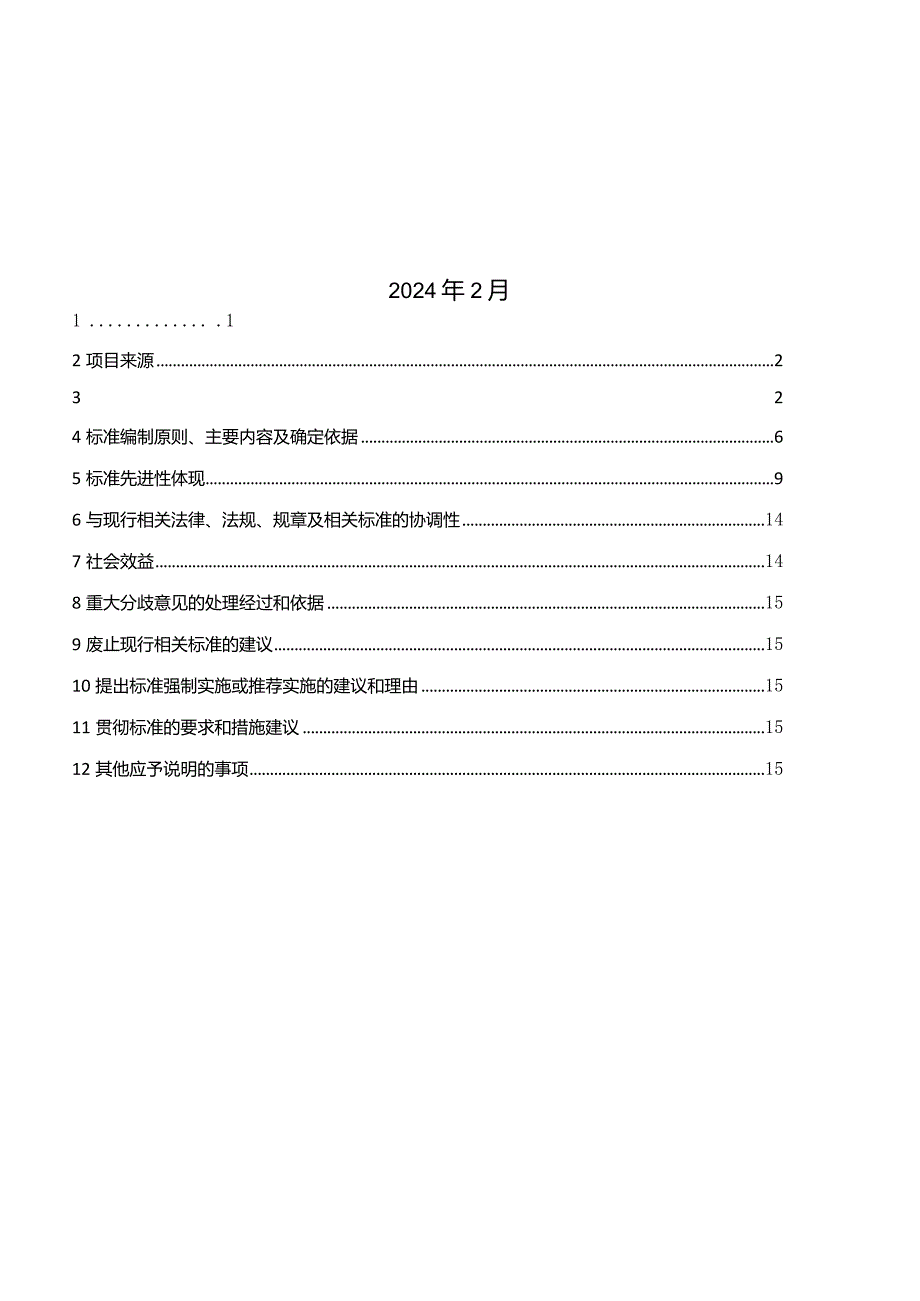

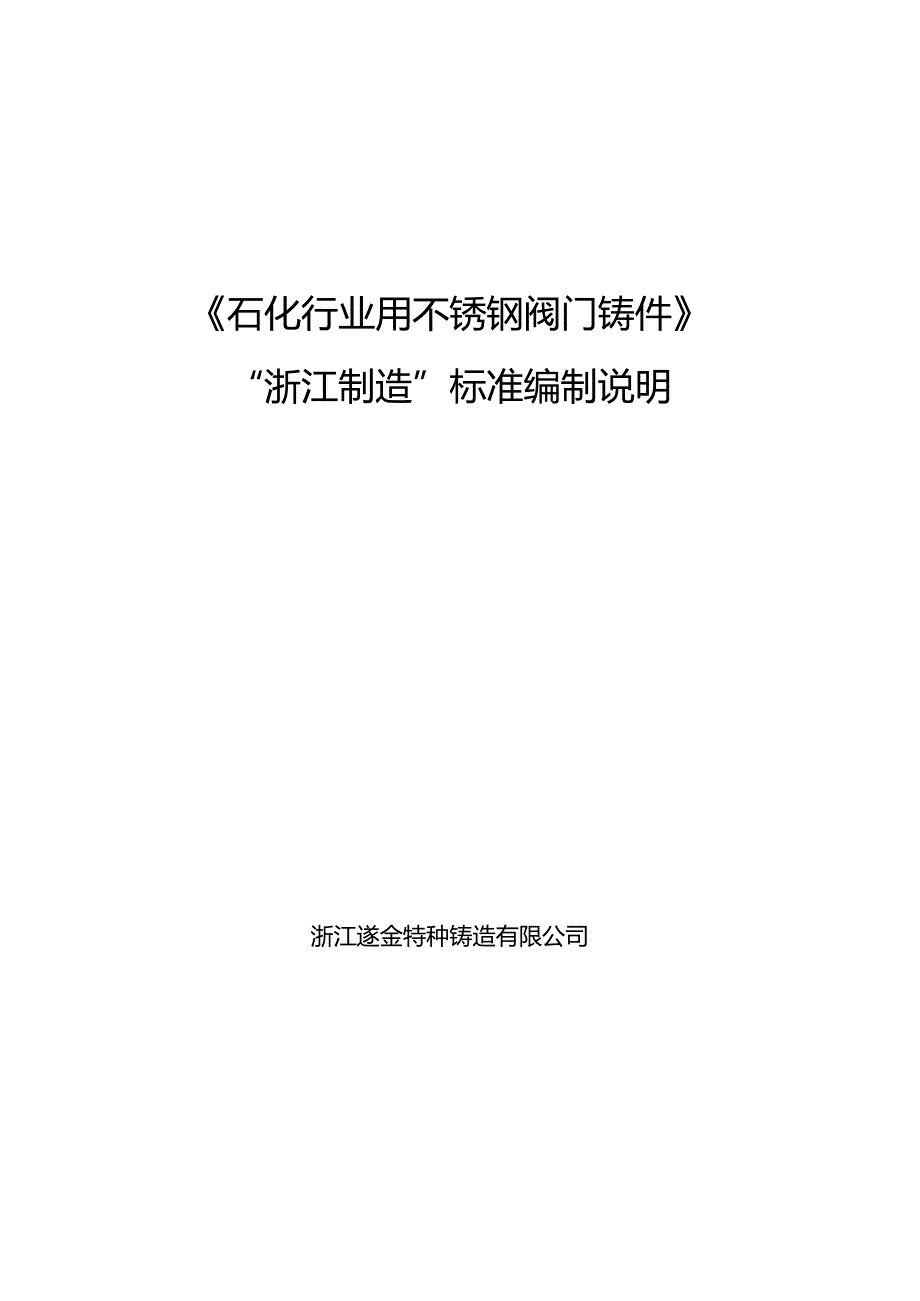

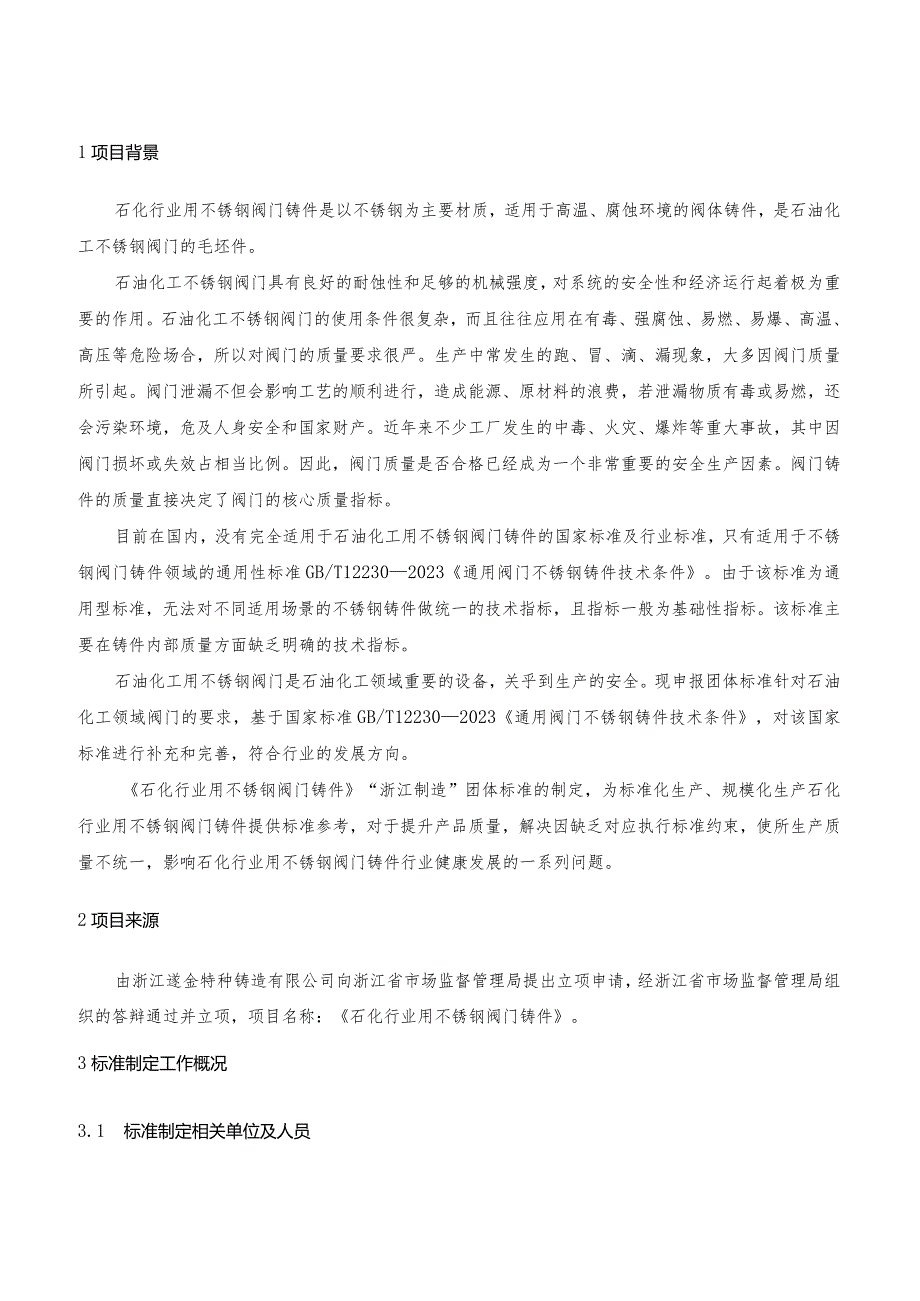

1、石化行业用不锈钢阀门铸件“浙江制造”标准编制说明浙江遂金特种铸造有限公司2024年2月112项目来源2324标准编制原则、主要内容及确定依据65标准先进性体现96与现行相关法律、法规、规章及相关标准的协调性147社会效益148重大分歧意见的处理经过和依据159废止现行相关标准的建议1510提出标准强制实施或推荐实施的建议和理由1511贯彻标准的要求和措施建议1512其他应予说明的事项151项目背景石化行业用不锈钢阀门铸件是以不锈钢为主要材质，适用于高温、腐蚀环境的阀体铸件，是石油化工不锈钢阀门的毛坯件。石油化工不锈钢阀门具有良好的耐蚀性和足够的机械强度，对系统的安全性和经济运行起着极为重要的作
2、用。石油化工不锈钢阀门的使用条件很复杂，而且往往应用在有毒、强腐蚀、易燃、易爆、高温、高压等危险场合，所以对阀门的质量要求很严。生产中常发生的跑、冒、滴、漏现象，大多因阀门质量所引起。阀门泄漏不但会影响工艺的顺利进行，造成能源、原材料的浪费，若泄漏物质有毒或易燃，还会污染环境，危及人身安全和国家财产。近年来不少工厂发生的中毒、火灾、爆炸等重大事故，其中因阀门损坏或失效占相当比例。因此，阀门质量是否合格已经成为一个非常重要的安全生产因素。阀门铸件的质量直接决定了阀门的核心质量指标。目前在国内，没有完全适用于石油化工用不锈钢阀门铸件的国家标准及行业标准，只有适用于不锈钢阀门铸件领域的通用性标准GB
3、/T122302023通用阀门不锈钢铸件技术条件。由于该标准为通用型标准，无法对不同适用场景的不锈钢铸件做统一的技术指标，且指标一般为基础性指标。该标准主要在铸件内部质量方面缺乏明确的技术指标。石油化工用不锈钢阀门是石油化工领域重要的设备，关乎到生产的安全。现申报团体标准针对石油化工领域阀门的要求，基于国家标准GB/T122302023通用阀门不锈钢铸件技术条件，对该国家标准进行补充和完善，符合行业的发展方向。石化行业用不锈钢阀门铸件“浙江制造”团体标准的制定，为标准化生产、规模化生产石化行业用不锈钢阀门铸件提供标准参考，对于提升产品质量，解决因缺乏对应执行标准约束，使所生产质量不统一，影响石
4、化行业用不锈钢阀门铸件行业健康发展的一系列问题。2项目来源由浙江遂金特种铸造有限公司向浙江省市场监督管理局提出立项申请，经浙江省市场监督管理局组织的答辩通过并立项，项目名称：石化行业用不锈钢阀门铸件。3标准制定工作概况3.1 标准制定相关单位及人员3.1.1 本文件牵头组织制订单位：浙江遂金特种铸造有限公司。3.1.2 本文件主要起草单位：浙江遂金特种铸造有限公司。3.1.3 本文件参与起草单位：。3.1.4本文件起草人为：。3.1.5本文件评审专家组长：。3.2主要工作过程3.2.1前期准备工作按照“浙江制造”标准工作组构成要求，组建标准研制工作组，明确标准研制重点和提纲,明确各参与单位或人
5、员职责分工、研制计划、时间进度安排等情况。3.2.1.1企业现场调研对企业进行现场调研，对“浙江制造”标准立项相关资料进行收集整理。3.2.1.2成立标准工作组浙江遂金特种铸造有限公司召集标准同行、标准化机构、检测机构等相关方成立了标准工作组，明确了各参与单位及人员的职责分工。3.2.1.3明确研制重点石化行业用不锈钢阀门铸件标准研制的重点包括：标准名称、标准适用范围、设计研发、原材料、工艺装备、检验检测以及产品核心质量特性对应的关键技术要求、相应的检验检测方法。3.2.L4研制计划及时间安排第一阶段：2022年10月底前成立工作小组，学习、研究国内外相关标准，确定标准改进的路线和方向，明确指
6、标，完成石化行业用不锈钢阀门铸件浙江制造“立项建议书”和“标准草案”的撰写，完成项目申报立项。第二阶段：收到答辩通知，准备答辩材料，进行项目答辩，通过后完成立项。第三阶段：立项完成后一个月内，组织相关单位，召开启动会，完成标准讨论，形成标准征求意见稿。第四阶段：。第五阶段：。第六阶段：。3.2.2标准草案研制3. 2.2.1型式试验内规定的全技术指标先进性情况本文件（草案）基本确定了本文件的先进性；充分考虑了“浙江制造”标准制订框架要求、编制理念和定位要求等，全面体现了标准的先进性。标准工作组根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，参考了国家标准GB/T1223020
7、23通用阀门不锈钢铸件技术条件为基础，对标国外先进同行的要求。本文件以国家标准为基准，对标国外先进同行技术要求，项目的设置覆盖了国家标准的技术要求，并高于或等于国家标准；同时从行业的发展和产品应用领域的变化要求，从高精度、高质量等出发，真正体现了“浙江制造”标准的“国内一流，国际先进”的理念。4. 2.2.2基本要求、质量保证方面的先进性情况为响应“浙江制造”标准作为产品综合性标准的理念，从产品的全生命周期角度出发，工作组从产品的设计研发、原材料、工艺装备、检验检测等生命周期出发，提炼了标准“四精”要求。在基本要求方面：为响应“浙江制造”标准作为产品综合性标准的理念，从产品全生命周期角度出发，
8、“浙江制造”团体标准研制工作组围绕石化行业用不锈钢阀门铸件的设计研发、原材料、工艺装备、检验检测等方面，进行先进性提炼，涵盖了产品的整个生命周期。（1）在产品设计上：1）应采用计算机辅助软件绘制铸件图样、铸造工艺图、三维铸件图、三维工艺图；2）应采用模拟分析软件对浇注过程的温度场、流场及凝固顺序、缺陷形成进行动态分析。（2）原材料：铸件原料可用成品铸锭或相同成分边角料、铸件的浇口、冒口和废弃铸件等回炉料。回炉料重熔并精炼后化学成分须满足表1要求。表1铸件化学成分牌号化学成分/%（除给出范围外的为最大值）引用标准CSiMnCrNiMoCuTiSPNZG08Crl8Ni90.071.1-1.41.
9、31.818.218.78.18.50.0300.045GB/T2100GB/T5613ZG08Crl8Ni9Ti0.070.50.91.31.817.217.79.19.5CF30.031.31.81.01.417.217.78.18.50.040.04ASTMA351/A351M:2000CF80.071.31.81.01.418.218.78.18.5CF3M0.031.21.41.21.417.217.79.I-9.52.I2.5一一CF8M0.071.21.41.21.417.217.79.I-9.52.1-2.5一一（3）在工艺装备方面：1）熔炼应采用中频感应电炉或其他二次精炼方法
10、；2）应具备中频感应电炉、热处理炉、加工中心等设备。（4）在检验检测方面：1）应配备光谱仪、X光检测系统、磁粉探伤机、超声波探伤仪、着色探伤设备、冲击试验机、金相分析仪、三坐标测量仪等检测设备；2）应具备本文件涉及的化学成分、无损检测、公差精度和力学性能的检测能力。在质量保证方面：为体现“浙江制造”标准的“精诚服务”这一理念，工作组结合产品实际销售情况，提出1）铸件生产者应为需方检验人员提供必要的方便，使其确信铸件符合本标准和合同规定，并提供相应的报告和资料，但该检验工作不应影响铸件生产者正常生产；2）需方对铸件材质提出异议时，从寄出试验报告之日起，将该样品保存30日，铸件生产者可在此期间内提
11、出复查要求；3）因材料缺陷、制造质量等原因造成的零件损坏或失效，制造单位应在24小时内响应，并负责免费更换产品，同时负责产品质量分析；4）如因操作不当或外部不可抗拒的因素所造成的非质量问题导致产品失效，制造商或承销商应根据用户的需求协助修补。3.2.2.3按照“浙江制造”标准制订框架要求，及“浙江制造”标准编制理念和定位要求研制标准草案情况。按照“浙江制造”标准制订框架要求，标准草案在基本要求、技术要求、试验方法、检验规则、质量证明书、标识、防护、包装、运输和贮存及质量承诺等各个方面进行了全方位的阐述。按照“国内一流、国际先进”的要求，以国家标准为基础，对标国际先进客户要求，力求体现最先进的浙
12、江工艺，用高质量来保障品牌生命，成为石化行业用不锈钢阀门铸件这一细分的标杆和领跑者。3.2.2.4标准研讨会研讨情况石化行业用不锈钢阀门铸件标准草案于2024年1月30日在丽水市召开标准研讨会。在标准启动会暨研讨会上，标准研制工作组及相关专家根据“浙江制造”标准要求，针对石化行业用不锈钢阀门铸件的基本要求，技术指标要求和质量承诺进行研讨，并对产品核心技术指标对比维度进行探讨，充分考虑“浙江制造”标准制订框架要求、编制理念和定位要求等，全面体现标准的先进性。标准研制工作组及相关专家对标准草案提出以下问题：1）修改完善标准适用范围；2）修改完善基本要求；3）修改完善技术要求中力学性能部分；4）修改
13、完善组批方法；5）完善编制说明；3.2.3征求意见3,2.4专家评审3. 2.5标准报批（根据标准版次调整）4标准编制原则、主要内容及确定依据4.1编制原则标准编制遵循“合规性、必要性、先进性、经济性、可操作性”的原则，尽可能与国际通行标准接轨，注重标准的可操作性，本文件严格按照GB/TL1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定进行编写和表述。4.1.1 合规性本文件符合相关法律法规、产业政策以及强制性标准的要求，本文件核心指标之外的基本指标均符合相关国、行标的要求。根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，参考了国家标准GB/T12230-
14、2023通用阀门不锈钢铸件技术条件，对标国外先进客户要求，本文件在高精度、高质量等均提出先进的标准要求。4.1.2 必要性本文件所有指标均以优化解决石化行业用不锈钢阀门铸件的痛点出发。石油化工不锈钢阀门的使用条件很复杂，而且往往应用在有毒、强腐蚀、易燃、易爆、高温、高压等危险场合，因此要求石油化工不锈钢阀门具有良好的耐蚀性和足够的机械强度。本次提出的“浙江制造”标准，规定了石化行业用不锈钢阀门铸件的关键性能指标，为相关生产企业提供参考和指导。4.1.3 先进性本文件先进性的主要表现：（1）明确了尺寸公差、几何公差、重量公差技术指标。（2）新增了表面粗糙度、射线检测、渗透检测、金相检测和晶间腐蚀
15、倾向技术指标。4.1.4 经济性标准要求本着经济不增加过多成本的要求，所有指标均与高端客户需求相关，本文件提出的先进性指标，适合市场需求，高端产品与市场价格相符。4.1.5 可操作性标准的技术要求均明确了对应的标准检测方法，且可检测；技术要求、检验方法要求均可追溯。4. 2主要内容及确定依据要求方面，主要内容及确定依据如下：标准主要内容包括范围、规范性引用文件、术语和定义、基本要求、技术要求、试验方法、检验规则、质量证明书、标识、防护、包装、运输和贮存及质量承诺十个方面对标准进行编制。其中基本要求涵盖了产品设计研发、原材料、工艺装备、检验检测四方面；在基本要求方面，主要内容及确定依据如下：4. 2.1基本要求基本要求按浙江制造的研制要求，结合标准研制
