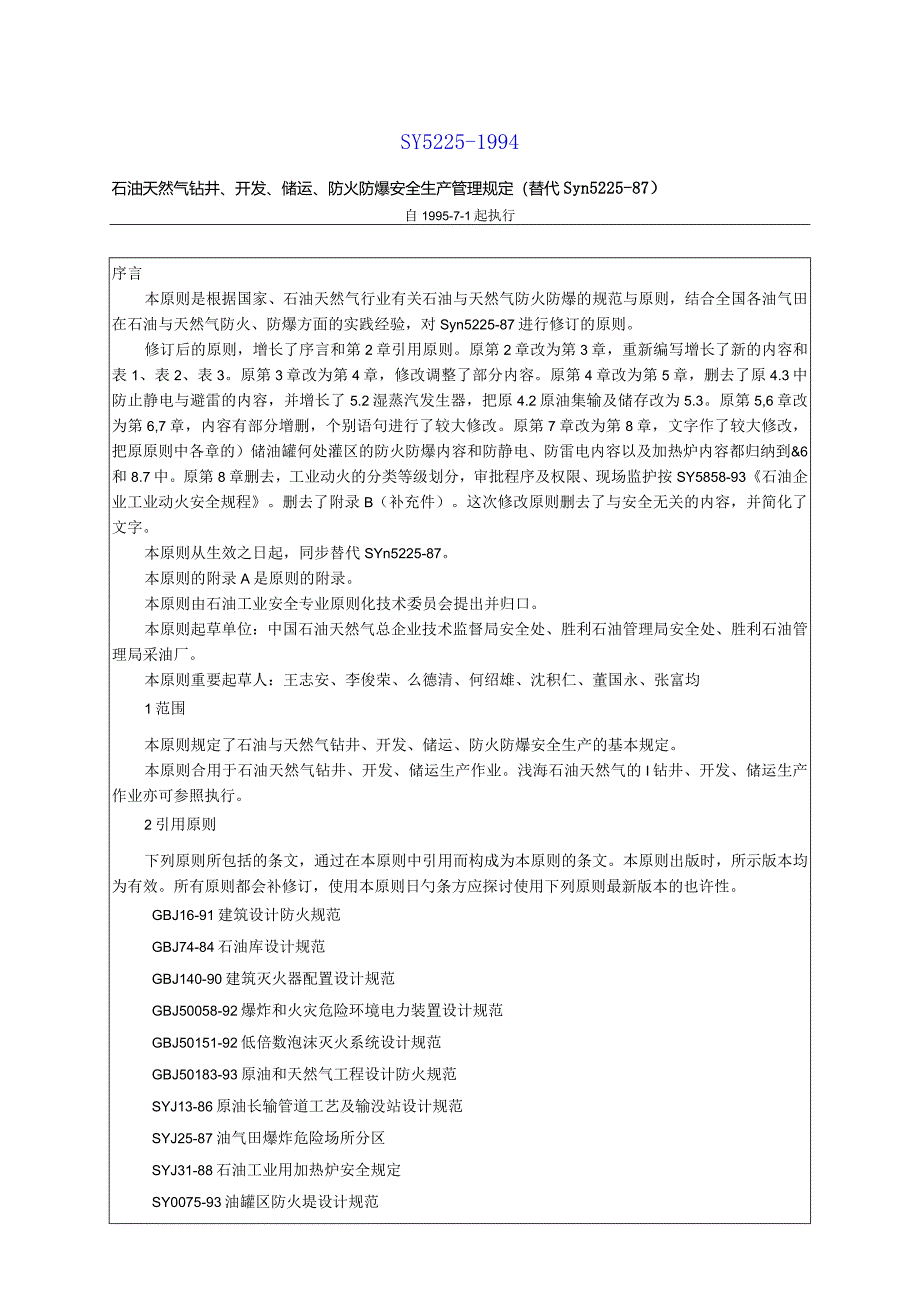

1、SY5225-1994石油天然气钻井、开发、储运、防火防爆安全生产管理规定(替代Syn5225-87)自1995-7-1起执行序言本原则是根据国家、石油天然气行业有关石油与天然气防火防爆的规范与原则,结合全国各油气田在石油与天然气防火、防爆方面的实践经验,对Syn5225-87进行修订的原则。修订后的原则,增长了序言和第2章引用原则。原第2章改为第3章,重新编写增长了新的内容和表1、表2、表3。原第3章改为第4章,修改调整了部分内容。原第4章改为第5章,删去了原4.3中防止静电与避雷的内容,并增长了5.2湿蒸汽发生器,把原4.2原油集输及储存改为5.3。原第5,6章改为第6,7章,内容有部分增
2、删,个别语句进行了较大修改。原第7章改为第8章,文字作了较大修改,把原原则中各章的)储油罐何处灌区的防火防爆内容和防静电、防雷电内容以及加热炉内容都归纳到&6和8.7中。原第8章删去,工业动火的分类等级划分,审批程序及权限、现场监护按SY5858-93石油企业工业动火安全规程。删去了附录B(补充件)。这次修改原则删去了与安全无关的内容,并简化了文字。本原则从生效之日起,同步替代SYn5225-87。本原则的附录A是原则的附录。本原则由石油工业安全专业原则化技术委员会提出并归口。本原则起草单位:中国石油天然气总企业技术监督局安全处、胜利石油管理局安全处、胜利石油管理局采油厂。本原则重要起草人:王

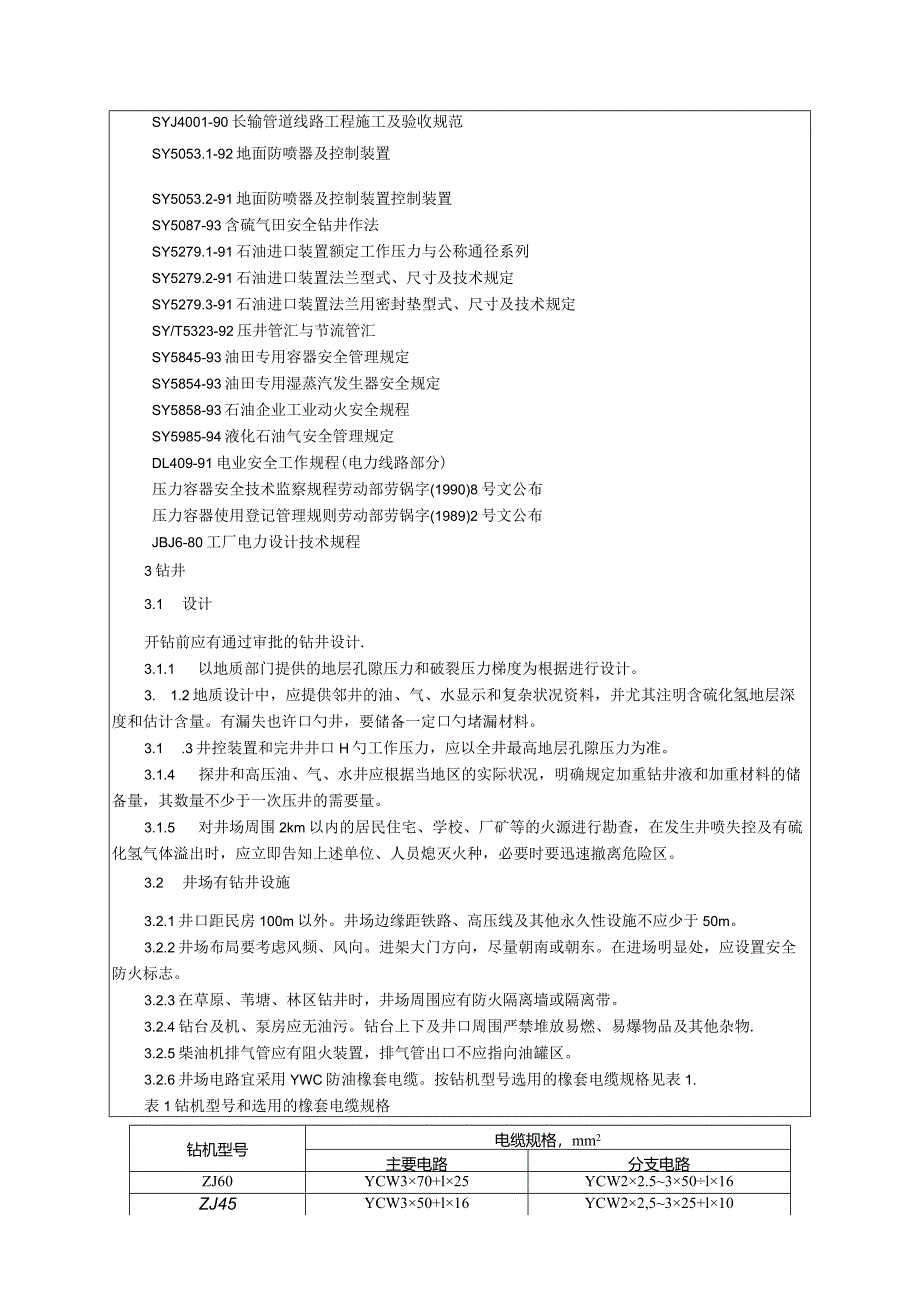

3、志安、李俊荣、么德清、何绍雄、沈积仁、董国永、张富均1范围本原则规定了石油与天然气钻井、开发、储运、防火防爆安全生产的基本规定。本原则合用于石油天然气钻井、开发、储运生产作业。浅海石油天然气的I钻井、开发、储运生产作业亦可参照执行。2引用原则下列原则所包括的条文,通过在本原则中引用而构成为本原则的条文。本原则出版时,所示版本均为有效。所有原则都会补修订,使用本原则日勺条方应探讨使用下列原则最新版本的也许性。GBJ16-91建筑设计防火规范GBJ74-84石油库设计规范GBJ140-90建筑灭火器配置设计规范GBJ50058-92爆炸和火灾危险环境电力装置设计规范GBJ50151-92低倍数泡沫
4、灭火系统设计规范GBJ50183-93原油和天然气工程设计防火规范SYJ13-86原油长输管道工艺及输没站设计规范SYJ25-87油气田爆炸危险场所分区SYJ31-88石油工业用加热炉安全规定SY0075-93油罐区防火堤设计规范SYJ4001-90长输管道线路工程施工及验收规范SY5053.1-92地面防喷器及控制装置SY5053.2-91地面防喷器及控制装置控制装置SY5087-93含硫气田安全钻井作法SY5279.1-91石油进口装置额定工作压力与公称通径系列SY5279.2-91石油进口装置法兰型式、尺寸及技术规定SY5279.3-91石油进口装置法兰用密封垫型式、尺寸及技术规定SY/
5、T5323-92压井管汇与节流管汇SY5845-93油田专用容器安全管理规定SY5854-93油田专用湿蒸汽发生器安全规定SY5858-93石油企业工业动火安全规程SY5985-94液化石油气安全管理规定DL409-91电业安全工作规程(电力线路部分)压力容器安全技术监察规程劳动部劳锅字(1990)8号文公布压力容器使用登记管理规则劳动部劳锅字(1989)2号文公布JBJ6-80工厂电力设计技术规程3钻井3.1 设计开钻前应有通过审批的钻井设计.3.1.1 以地质部门提供的地层孔隙压力和破裂压力梯度为根据进行设计。3. 1.2地质设计中,应提供邻井的油、气、水显示和复杂状况资料,并尤其注明含硫
6、化氢地层深度和估计含量。有漏失也许口勺井,要储备一定口勺堵漏材料。3.1 .3井控装置和完井井口H勺工作压力,应以全井最高地层孔隙压力为准。3.1.4 探井和高压油、气、水井应根据当地区的实际状况,明确规定加重钻井液和加重材料的储备量,其数量不少于一次压井的需要量。3.1.5 对井场周围2km以内的居民住宅、学校、厂矿等的火源进行勘查,在发生井喷失控及有硫化氢气体溢出时,应立即告知上述单位、人员熄灭火种,必要时要迅速撤离危险区。3.2 井场有钻井设施3.2.1井口距民房100m以外。井场边缘距铁路、高压线及其他永久性设施不应少于50m。3.2.2井场布局要考虑风频、风向。进架大门方向,尽量朝南
7、或朝东。在进场明显处,应设置安全防火标志。3.2.3在草原、苇塘、林区钻井时,井场周围应有防火隔离墙或隔离带。3.2.4钻台及机、泵房应无油污。钻台上下及井口周围严禁堆放易燃、易爆物品及其他杂物.3.2.5柴油机排气管应有阻火装置,排气管出口不应指向油罐区。3.2.6井场电路宜采用YWC防油橡套电缆。按钻机型号选用的橡套电缆规格见表1.表1钻机型号和选用的橡套电缆规格钻机型号电缆规格,mm2主要电路分支电路ZJ60YCW370+l25YCW22.5350l16ZJ45YCW350+l16YCW22,5325+l10ZJ32YCW335l10YCW22.5316+16ZJ20YCW325l10Y

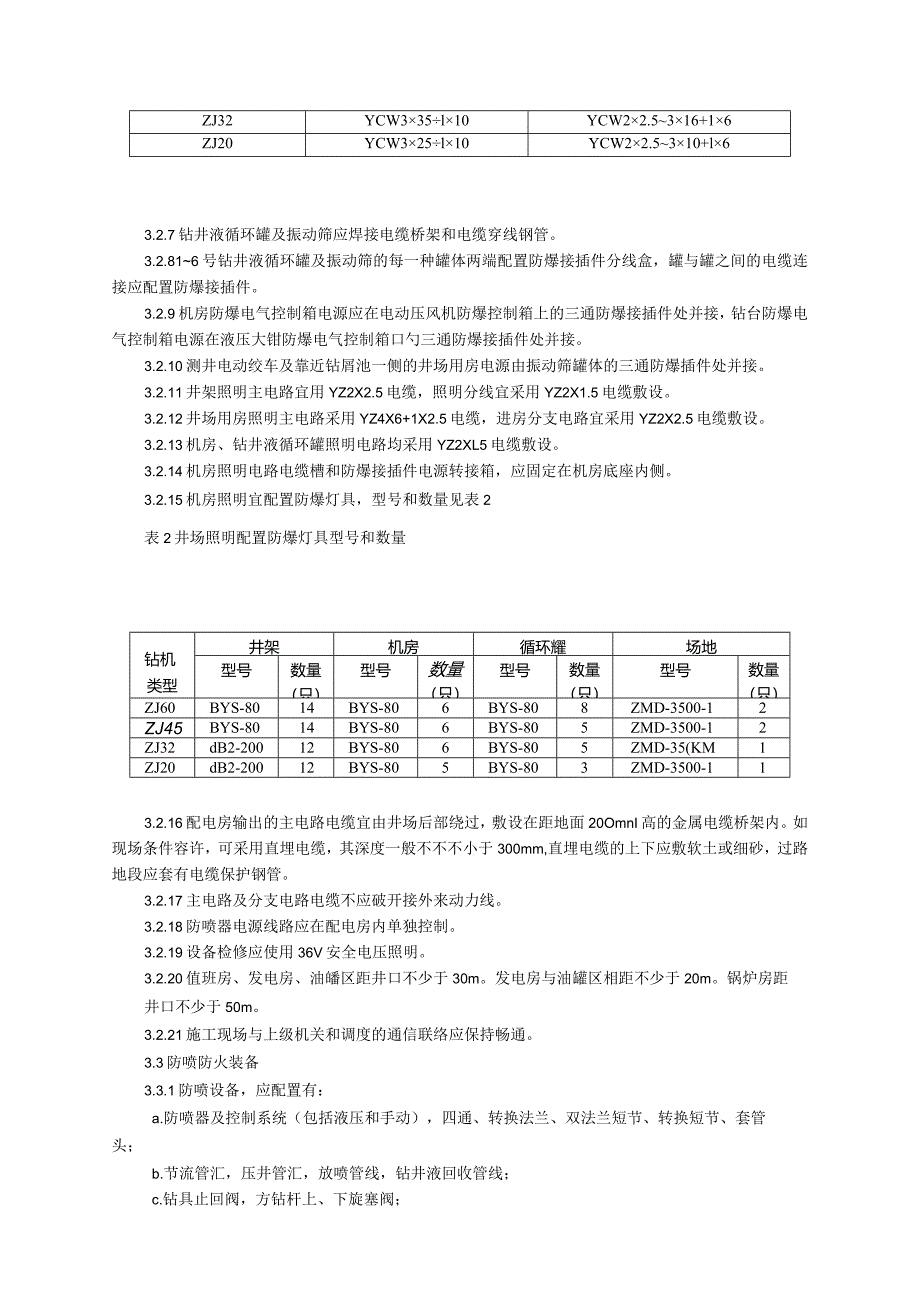

8、CW22.5310+l63.2.7钻井液循环罐及振动筛应焊接电缆桥架和电缆穿线钢管。3.2.816号钻井液循环罐及振动筛的每一种罐体两端配置防爆接插件分线盒,罐与罐之间的电缆连接应配置防爆接插件。3.2.9机房防爆电气控制箱电源应在电动压风机防爆控制箱上的三通防爆接插件处并接,钻台防爆电气控制箱电源在液压大钳防爆电气控制箱口勺三通防爆接插件处并接。3.2.10测井电动绞车及靠近钻屑池一侧的井场用房电源由振动筛罐体的三通防爆插件处并接。3.2.11井架照明主电路宜用YZ2X2.5电缆,照明分线宜采用YZ2X1.5电缆敷设。3.2.12井场用房照明主电路采用YZ4X6+1X2.5电缆,进房分支电路
9、宜采用YZ2X2.5电缆敷设。3.2.13机房、钻井液循环罐照明电路均采用YZ2XL5电缆敷设。3.2.14机房照明电路电缆槽和防爆接插件电源转接箱,应固定在机房底座内侧。3.2.15机房照明宜配置防爆灯具,型号和数量见表2表2井场照明配置防爆灯具型号和数量钻机类型井架机房循环耀场地型号数量(只)型号数量(只)型号数量(只)型号数量(只)ZJ60BYS-8014BYS-806BYS-808ZMD-3500-12ZJ45BYS-8014BYS-806BYS-805ZMD-3500-12ZJ32dB2-20012BYS-806BYS-805ZMD-35(KM1ZJ20dB2-20012BYS-80
10、5BYS-803ZMD-3500-113.2.16配电房输出的主电路电缆宜由井场后部绕过,敷设在距地面20OmnI高的金属电缆桥架内。如现场条件容许,可采用直埋电缆,其深度一般不不不小于300mm,直埋电缆的上下应敷软土或细砂,过路地段应套有电缆保护钢管。3.2.17主电路及分支电路电缆不应破开接外来动力线。3.2.18防喷器电源线路应在配电房内单独控制。3.2.19设备检修应使用36V安全电压照明。3.2.20值班房、发电房、油皤区距井口不少于30m。发电房与油罐区相距不少于20m。锅炉房距井口不少于50m。3.2.21施工现场与上级机关和调度的通信联络应保持畅通。3.3防喷防火装备3.3.
11、1防喷设备,应配置有:a.防喷器及控制系统(包括液压和手动),四通、转换法兰、双法兰短节、转换短节、套管头;b.节流管汇,压井管汇,放喷管线,钻井液回收管线;c.钻具止回阀,方钻杆上、下旋塞阀;d.泥浆池液面监测报警仪;e.钻井液净化、加重及环空自动灌注设备。3.3.2钻井井口装置最大工作压力与公称通径系列,应按SY5279.1规定;法兰形式、尺寸及技术规定,应按SY5279.2规定;法兰用密封垫环形式、尺寸及技术规定,应按SY5279.3规定。3.3.3钻井井口装置公称套管公称直径的组合见表3。表3井口装置公称通径与套管公称直径组合井口装置公称通径mm井口控制最大工作压力,MPa1421I3
12、570105套管外径,mm180114.3177.8230193.7219.1280244.5,273.0219.1,244.5346298.4,339.7273.0,298.44264064476-473.1528508.0-540508.0-3.3.4配置的防喷器及控制系统,应按SY5053.2规定。3.3.5配置的液压防喷器和四通,应按SSY5053.1规定。3.3.6根据不一样油气井的实际状况,可采用单四通或双四通配置,下四通旁侧出口应位于地面之上。3.3.7对有防硫规定的钻井井口装置,应按SY5087规定。3.3.8配置的节流管汇和压井管汇,应按SY/T5323规定。3.3.9节流阀
13、应选用圆柱式节流阀芯和阀座。3. 3.10节流管汇为两翼或三翼节流线路时,至少一翼要配置能实行远程控制的液动节流阀,并设置阀位开度指示器。3.3. 11节流管汇控制台应设置气动泵、手动泵、蓄能器及各类阀件、仪表以及能远程监测环空压力和立管压力的压力变送器和仪表。3.4. 12放喷管线出口不应正对电力线、油罐区、宿舍及其他障碍物,否则其距离不应不不小于50m。3.5. 13放喷、节流、压井管汇都要保持畅通,冬季要防止冻结。3.6. 14防喷器及其四通、底法兰短节和放喷闸门以内管汇,现场安装后,应按额定工作压力分别进行压力试验。气井在钻开气层后,每7d试压检查一次。3.7. 15防喷器远程控制台应
14、安装在井场左侧,距井口2025In以远,并配专用活动房,接专用电线。3. 3.16防喷器胶芯应与井内管柱尺寸相符合,使用复合钻杆时应配置一根与防喷胶芯尺寸相匹配并带有配合接头的钻杆。3.3. 17在探井、高压油气井的施工中,高压管线上应焊上直径65mm消防管线接口。3. 3.18钻井队消防设施的配置,按GBJ140规定。3.3. 19钻开油气层后,井场不应私自动用明火。3. 3.20防喷、防火、防爆装置应指定专人检查管理。3.4油气层钻进3. 4.1钻井队应严格执行钻井设计。如需修改,应按设计审批程序进行。现场如遇有紧急状况,钻进队可以坚决处置,并立即上报。4. 4.2打开油气层时,应向全队职
