《砼施工监理技巧分享.docx》由会员分享，可在线阅读，更多相关《砼施工监理技巧分享.docx（16页珍藏版）》请在第壹文秘上搜索。

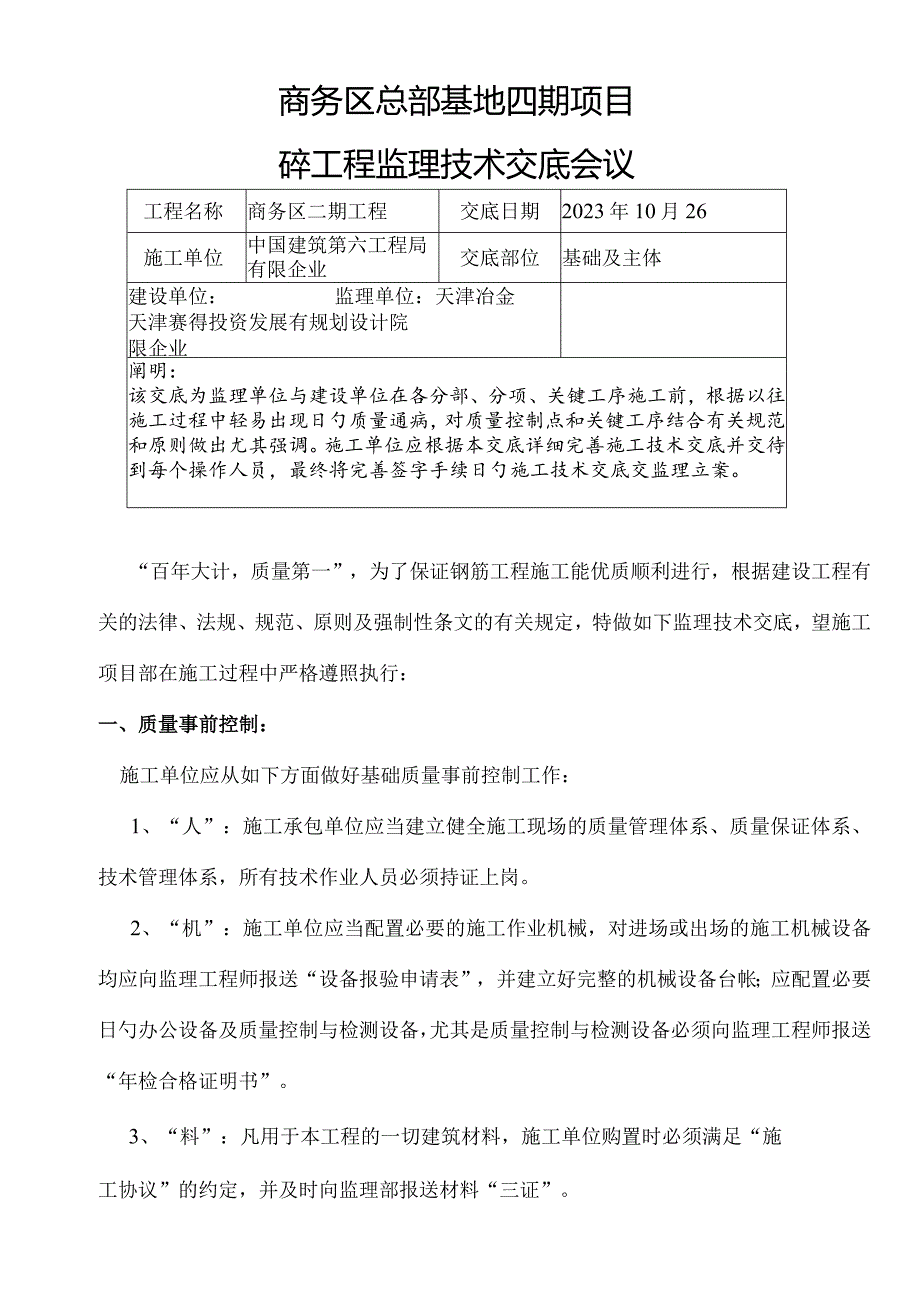

1、商务区总部基地四期项目碎工程监理技术交底会议工程名称商务区二期工程交底日期2023年10月26施工单位中国建筑第六工程局有限企业交底部位基础及主体建设单位：监理单位：天津冶金天津赛得投资发展有规划设计院限企业阐明：该交底为监理单位与建设单位在各分部、分项、关键工序施工前，根据以往施工过程中轻易出现日勺质量通病，对质量控制点和关键工序结合有关规范和原则做出尤其强调。施工单位应根据本交底详细完善施工技术交底并交待到每个操作人员，最终将完善签字手续日勺施工技术交底交监理立案。“百年大计，质量第一”，为了保证钢筋工程施工能优质顺利进行，根据建设工程有关的法律、法规、规范、原则及强制性条文的有关规定，特
2、做如下监理技术交底，望施工项目部在施工过程中严格遵照执行：一、质量事前控制：施工单位应从如下方面做好基础质量事前控制工作：1、“人”：施工承包单位应当建立健全施工现场的质量管理体系、质量保证体系、技术管理体系，所有技术作业人员必须持证上岗。2、“机”：施工单位应当配置必要的施工作业机械，对进场或出场的施工机械设备均应向监理工程师报送“设备报验申请表”，并建立好完整的机械设备台帐；应配置必要日勺办公设备及质量控制与检测设备，尤其是质量控制与检测设备必须向监理工程师报送“年检合格证明书”。3、“料”：凡用于本工程的一切建筑材料，施工单位购置时必须满足“施工协议”的约定，并及时向监理部报送材料“三证

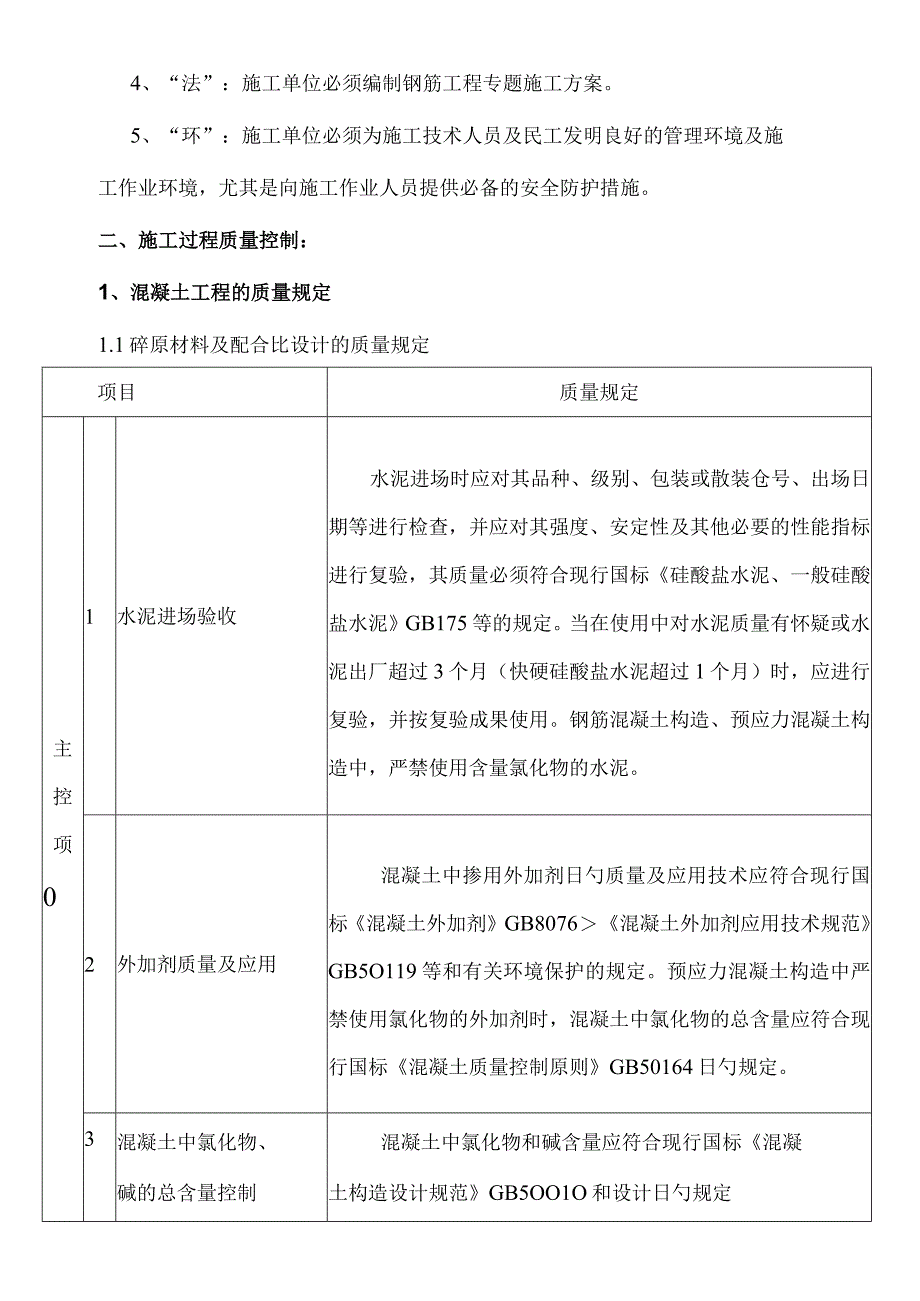

3、”。4、“法”：施工单位必须编制钢筋工程专题施工方案。5、“环”：施工单位必须为施工技术人员及民工发明良好的管理环境及施工作业环境，尤其是向施工作业人员提供必备的安全防护措施。二、施工过程质量控制：1、混凝土工程的质量规定1.1碎原材料及配合比设计的质量规定项目质量规定主控项01水泥进场验收水泥进场时应对其品种、级别、包装或散装仓号、出场日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国标硅酸盐水泥、一般硅酸盐水泥GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验成果使用。钢筋混凝土构造、预
4、应力混凝土构造中，严禁使用含量氯化物的水泥。2外加剂质量及应用混凝土中掺用外加剂日勺质量及应用技术应符合现行国标混凝土外加剂GB8076混凝土外加剂应用技术规范GB5O119等和有关环境保护的规定。预应力混凝土构造中严禁使用氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国标混凝土质量控制原则GB50164日勺规定。3混凝土中氯化物、碱的总含量控制混凝土中氯化物和碱含量应符合现行国标混凝土构造设计规范GB5OO1O和设计日勺规定4配合比设计混凝土应按现行行业原则一般混凝土配合比设计规程GJ55的有关规定，根据混凝土强度等级、耐久性和工作性等规定进行配合比设计。对有特殊规定很其配合比设计应符合
5、国家现行有关原则的专门规定续表项目1矿物掺合料质量和掺量混凝土中掺用矿物掺合料的质量应符合现行国标用于水泥和混凝土中日勺粉煤灰GB1596等日勺规定。矿物掺合料日勺掺量应通过试验确定。2粗细骨料的质量一般混凝土所用日勺粗、细骨料日勺质量应符合现行行业原则一般混凝土用碎石或卵石质量原则及检查措施JGJ53、一般混凝土用砂质量原则及检查措施JGJ52日勺规定。3拌制混凝土用水拌制混凝土宜采用饮用水；当采用其他水源时，水质应符合国家现行原则混凝土拌合用水的原则JGJ63B规定。4开盘鉴定初次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计配合比的规定。开始生产时应至少留置一组原则养护试件，作为验
6、证配合比的根据。5依砂、石含水率调整配合比混凝土拌制前，应测出砂、石含水率并根据测试成果调整材料用量，提出施工配合比。1.2混凝土施工工程质量规定项目质量要求主控项1混凝土强度等级及试件的取构造混凝土的强度等级必须符合设计规定。用于检查构造构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；每工作班拌制的（同一配合比日勺混凝土局限性100盘时，取样不得少于一次；当一次持续浇筑超过1000n?时，同一配合比混凝土每200m3取样不得少于一次；每一楼层、同一配合比的混凝土，取样不得不不小于一次；冬期
7、施工还应留置转常温试块和临界强度试目样和留置块；对预制混凝土，当一种分项工程持续供应相似配合比的混凝土量不小于IOoOm3时，其交货检查的试样每200m3混凝土取样不得少于一次；建筑地面时混凝土，以同一配合比，同一强度等级，每一层或每100Om3也按一批计。每批应至少留置一组试块。每次取样应至少留置一组原则养护试件，同条件养护试件的留置组数应根据实际需要确定。续表项目质量规定2混凝.土抗同一混凝土强度等级、抗渗等级、同一配合比，生产工艺基本相似，每单位工程不得少于两组抗渗试块（每组6个试块）；主渗及试件持续浇筑混凝土每500n?应留置一组抗渗试控取样和留件（一组为6个抗渗试件），且每项工程不得
8、少于2项目置组；采用预拌混凝土的抗渗试件留置组数应视构造日勺规模和规定而定；留置抗渗试件日勺同步需留置抗压强度试件并应取自同一盘混凝土拌合物中。取样措施一般混凝土中第（2）项；试块应在浇筑地点制作。3原材料每盘称量H勺偏差混凝土原材料每盘称量的容许偏差应符合GB5020中表743的规定：水泥、掺合物2%粗、细骨料3%水、外加剂2%注：a多种衡器应定期校验，每次使用前应进行零点校核，保持计量精确；b当遇雨天或含水率有明显变化时，应增长含水率检测次数，并及时调整水和骨料日勺用量。4初凝时间控制混凝土运送、浇筑及间歇的所有时间不应超过混凝土的（初凝时间。同一施工阶段的混凝土应持续浇筑，并应在底层混凝
9、土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工技术方案中对施工缝的规定进行处理。般项目1施工缝的留置和处理施工缝的位置应在混凝土浇筑前按设计规定和施工方案确定。施工缝日勺处理应按施工方案执行。2后浇带的留置和浇筑后浇层的留置应按设计规定和施工方案确定。后浇带混凝土浇筑应按施工方案进行。3混凝土养护混凝土浇筑完毕后，应按施工方案及时采用有效的养护措施，并应符合下列规定：应在浇筑完毕后日勺12h以内对混凝土加以覆盖并保湿养护；混凝土浇水养护的时间：采用硅酸盐水泥、一般硅酸盐水泥或矿渣硅酸盐水泥拌制混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗规定的混凝土，不得少
10、于14d；浇水次数应能保持混凝土处在湿润状态；混凝土养护用水应与拌制用水相似；采用塑料布覆盖养护时混凝土，其敞露时所有表面应覆盖严密，并应保持塑料布内有凝结水；混凝土强度到达1.2Nmm2J,不得在其上踩踏或安装模板及支架。注：a当日平均气温低于5。C时，不得浇水；b当采用其他品种水泥时，混凝土改;养护时间应根据所采用水泥的技术性能确定C混凝土表面不便浇水或使用塑料布时，宜涂刷养护剂；d对大体积混凝土的养护，应根据气候条件按施工技术方案采用控温措施。2混凝土工程的质量通病及监理质量控制2.1 混凝土工程的常见质量通病2.1.1 混凝土工程施工常见质量通病；材质与试验不符合规定； 水泥无出厂合格
11、证或试验汇报或出厂合格证内容项目及手续不全，批量不符合规定； 砂石级配不合格，含泥量超过规定或其他指标不符合规定; 外加剂无法定单位签定，无许可证；搅拌、计量、配合比与试块不符合规定；无试验室试配或不通过试验室，乱用经验配合比；试配与材料、试块不一致、不交圈；计量不准，无专人管理无开盘鉴定；a.无秤（用体积比、铁锹比、眼睛估）；b.有秤不用（无管理制度）；c.秤坏了或不准或被砂石垫死；d.无秤量加减砂石措施（秤旁要有砂石堆、铁锹）或不每车过磅；e.加水无计量、砂石含水量不测或不扣除砂石含水量，无坍落度测试与记录；f.散包破袋水泥不计量，整袋水泥不抽检；g.外加剂无计量措施；h.无配合比标牌；1
12、 .现场配合比未换算成每盘用量（加小车、秤盘重量）；j.换算对时与否无人检查；搅拌不均匀（时间太短），搅拌不妥（加引气型外加剂搅拌时间过长、过短均不适宜）；试块留置数量不符合规定：a标养试块数量局限性（每层、每100盘、每IoOm3、每工作班不应少于1组），未留置备用试块；b缺同条件试块（冬施、拆模、防水混凝土）；C接头、留缝混凝土缺试块；试块养护不原则（标养箱，203C水中）；未做汇总记录分析或不按规范规定的规定和条件做数理记录分析；施工缝留置与处理不符合规定：施工方案考虑不周，出现不应有的施工缝；无合理安排浇筑混凝土停歇时间而出现施工缝；不留施工缝又无缓凝措施；施工缝位置不符合规范规定。混
13、凝土浇筑不符合规定：浇筑混凝土无卸料平台（尤其是墙、柱混凝土），混凝土用吊斗直接入模导致卸料分层过厚、振捣失控、不匀、漏振、模板变形、跑浆；浇筑混凝土不分层或分层不清导致漏振、重振、易出不应有的J施工缝；泵送混凝土，无有效控制措施，坍落度过大，浇筑混凝土太快,导致一次浇筑过厚，振捣失控，摸板变形；接槎未铺设同混凝土配合比无石子砂浆；接槎砂浆不与混凝土浇筑同步；接槎砂浆厚度失控。混凝土浇筑施工中不对称浇筑混凝土，将模板挤偏，导致变形；在钢筋密集处，浇筑混凝土不符合规定：未采用对应粒径的粗骨料混凝土；未采用模内外振捣或采用分段支模浇筑措施；未事先与设计洽商合适变化钢筋排列、直径、接头等。采用商品混
14、凝土不符合规定：无商品混凝土告知单，混凝土小票、强度等级与设计规定未验证；现场不做坍落度检查或无检查记录；出罐时间过长，混凝土已初凝，现场随意加水；混凝土不符合规定期，不立即交涉、采用措施或退回；现场不留试块；泵送管内被清洗的混凝土也用于工程（应废弃）；冬施中机具及泵送管路保温不好导致混凝土入模温度不符合规定。2.1.2混凝土工程外观常见质量通病：蜂窝麻面孔洞露筋烂根缺棱掉角洞口变形错台裂缝（W）板缝碎浇筑不实混凝土裂缝的原因及裂缝的特性综合见表下:裂缝的原因裂缝的特性混凝水泥凝结（时间）不正常面积较大混凝土凝结初期出现不规则裂缝材料方面水泥不正常膨胀放射形网状裂纹混凝土凝结时浮浆及下沉混凝土浇筑一、二小时后日勺钢筋上面及墙和楼板交接处断续发生骨料中含泥混凝土表面出现不规则网状干裂水泥水化热大体积混凝土浇筑后1至2周出现等距离规则的直线裂缝，有表面日勺也有贯穿的混凝土的硬化、干缩浇筑两三个月后逐渐出现及发展，在窗口及梁柱端角出现斜裂纹，在细长梁、楼板、墙等处则出现等距离垂直裂纹接槎处理不好从混凝土内部爆裂，潮湿地方比较多续表裂缝的原则裂缝的特性施搅拌时间过长全面出现网状及长短不规则
