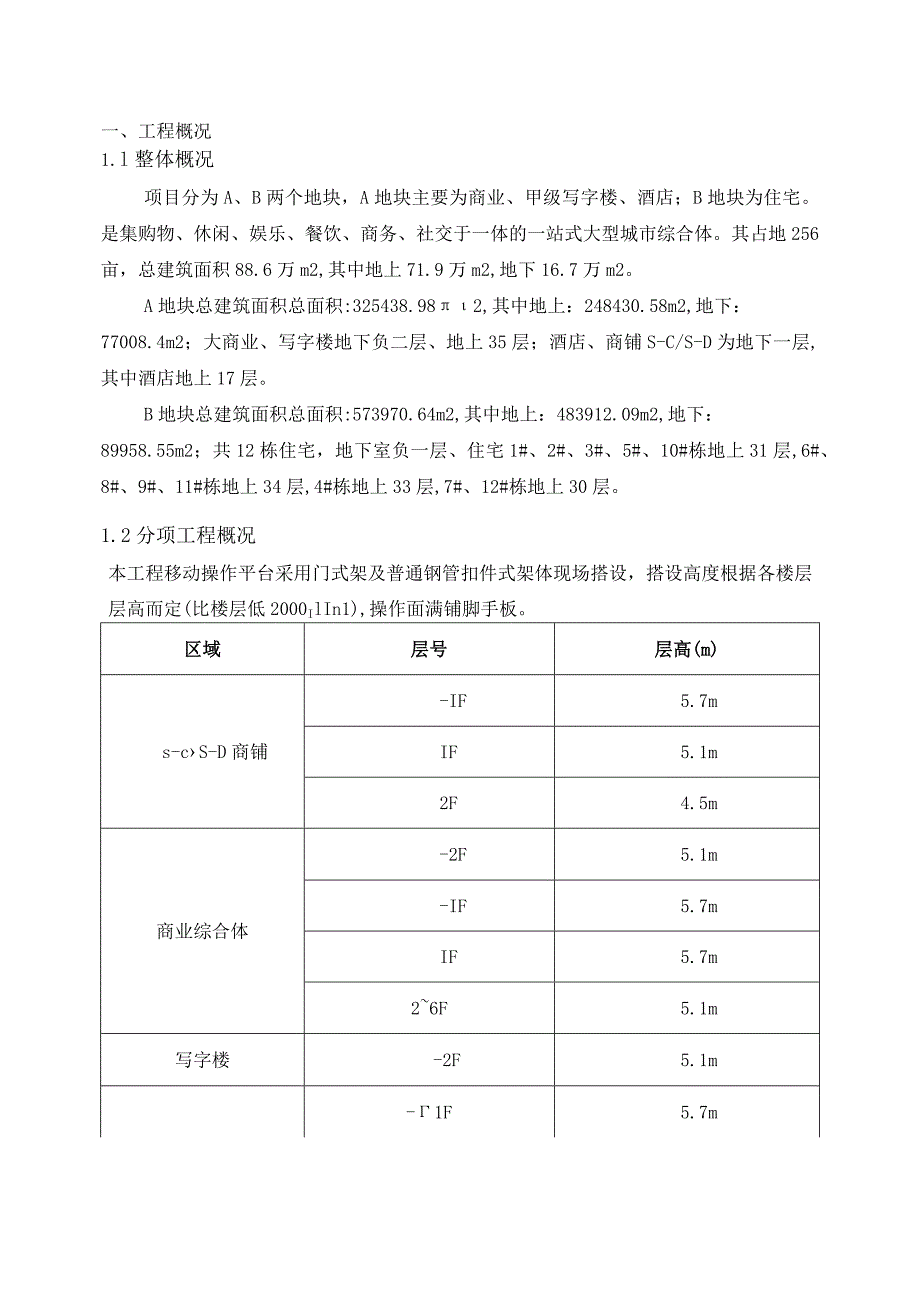

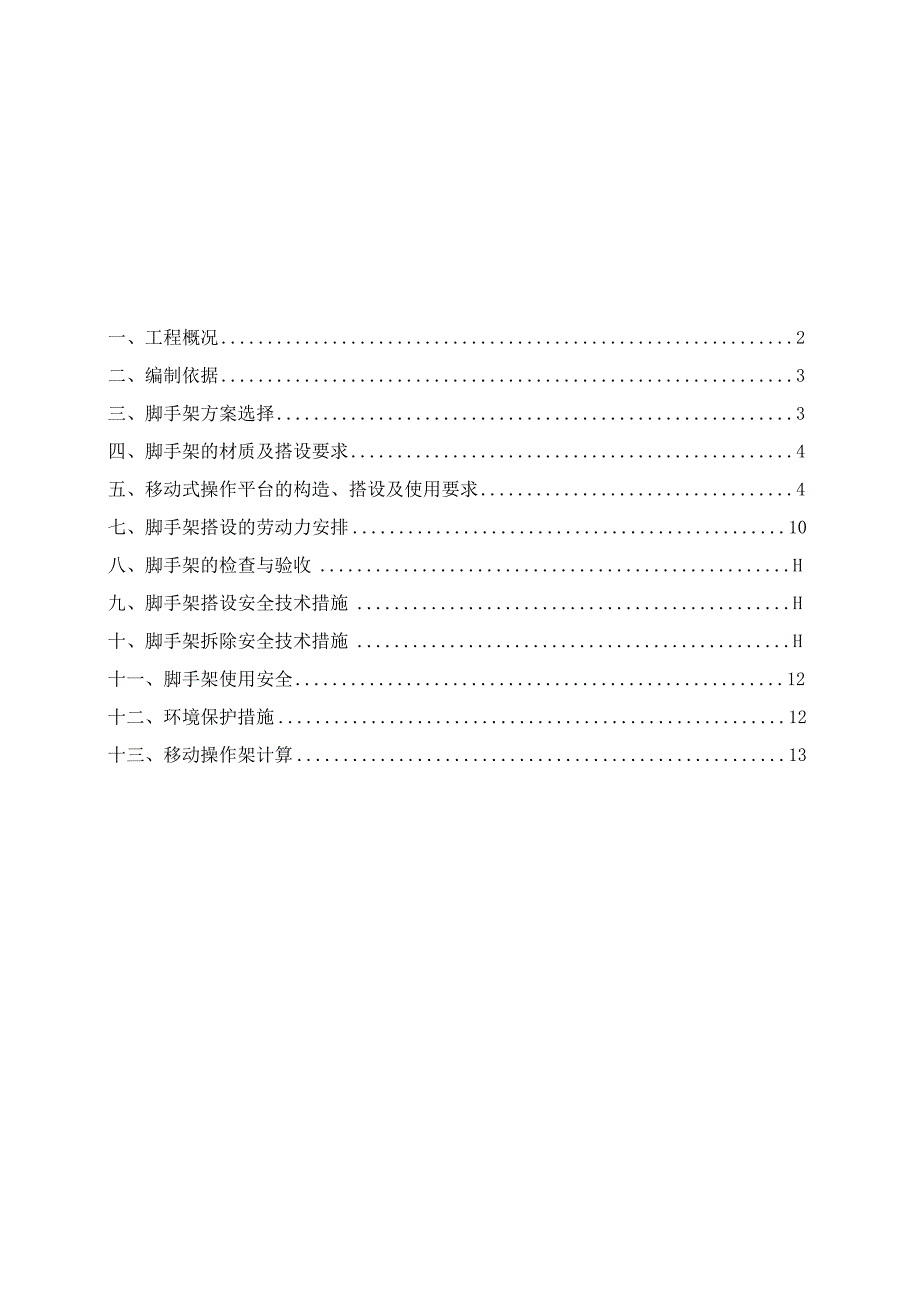

1、一、工程概况2二、编制依据3三、脚手架方案选择3四、脚手架的材质及搭设要求4五、移动式操作平台的构造、搭设及使用要求4七、脚手架搭设的劳动力安排10八、脚手架的检查与验收H九、脚手架搭设安全技术措施H十、脚手架拆除安全技术措施H十一、脚手架使用安全12十二、环境保护措施12十三、移动操作架计算13一、工程概况1.l整体概况项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。A地块总建筑面积总面积:325438.982,其
2、中地上：248430.58m2,地下：77008.4m2；大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层,其中酒店地上17层。B地块总建筑面积总面积:573970.64m2,其中地上：483912.09m2,地下：89958.55m2；共12栋住宅，地下室负一层、住宅1#、2#、3#、5#、10#栋地上31层,6#、8#、9#、11#栋地上34层,4#栋地上33层,7#、12#栋地上30层。1.2分项工程概况本工程移动操作平台采用门式架及普通钢管扣件式架体现场搭设，搭设高度根据各楼层层高而定(比楼层低2000IlIn1),操作面满铺脚手板。区域层号层高(m)s-cS-

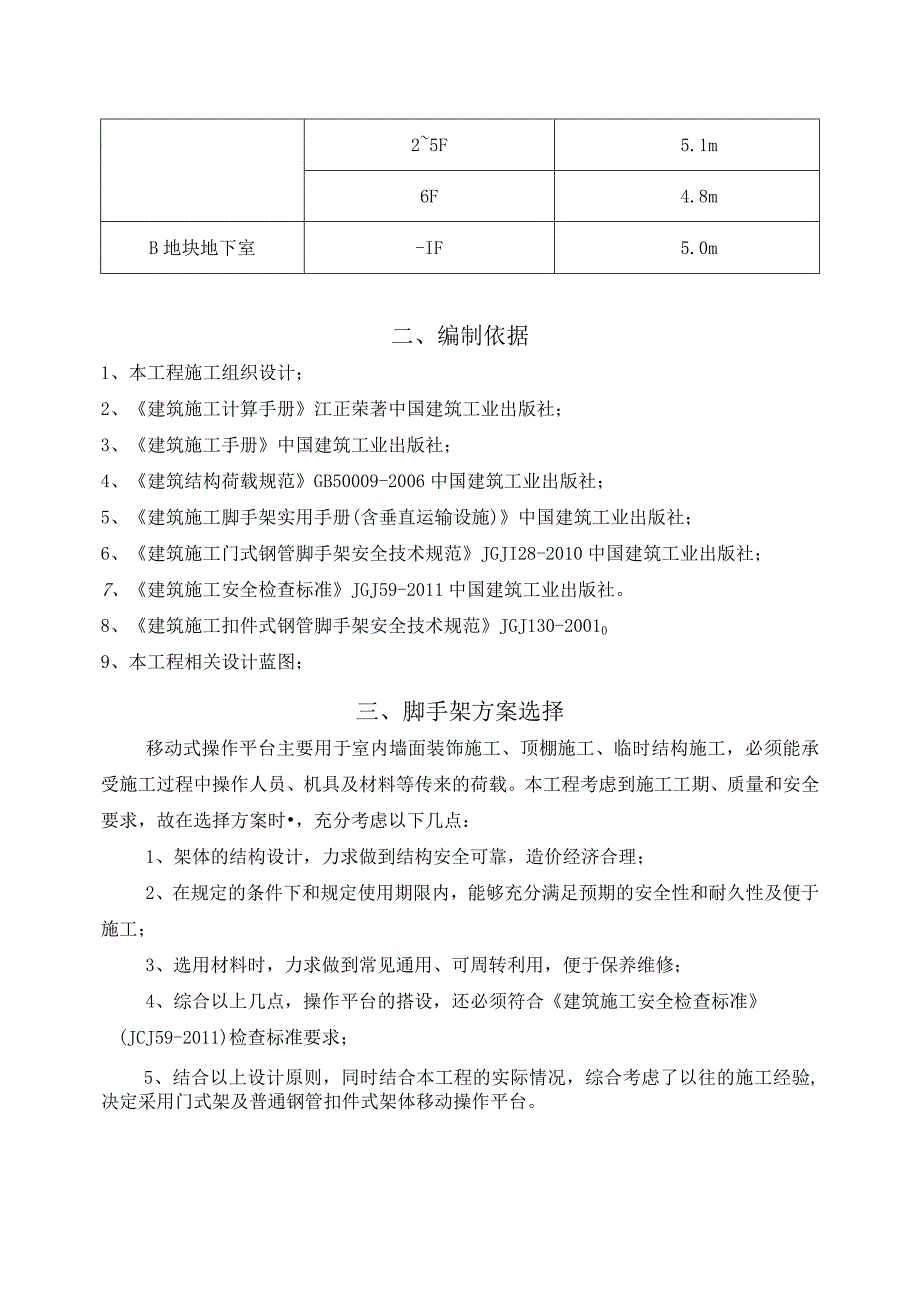

3、D商铺-IF5.7mIF5.1m2F4.5m商业综合体-2F5.1m-IF5.7mIF5.7m26F5.1m写字楼-2F5.1m-1F5.7m25F5.1m6F4.8mB地块地下室-IF5.0m二、编制依据1、本工程施工组织设计；2、建筑施工计算手册江正荣著中国建筑工业出版社；3、建筑施工手册中国建筑工业出版社；4、建筑结构荷载规范GB50009-2006中国建筑工业出版社；5、建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；6、建筑施工门式钢管脚手架安全技术规范JGJI28-2010中国建筑工业出版社；7、建筑施工安全检查标准JGJ59-2011中国建筑工业出版社。8、建筑施工扣
4、件式钢管脚手架安全技术规范JGJ130-200109、本工程相关设计蓝图；三、脚手架方案选择移动式操作平台主要用于室内墙面装饰施工、顶棚施工、临时结构施工，必须能承受施工过程中操作人员、机具及材料等传来的荷载。本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、综合以上几点，操作平台的搭设，还必须符合建筑施工安全检查标准(JCJ59-2011)检查标准要求；5、结合以上设计原则
5、，同时结合本工程的实际情况，综合考虑了以往的施工经验,决定采用门式架及普通钢管扣件式架体移动操作平台。四、脚手架的材质及搭设要求1、门架采用MF1219,门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架(JGJ76-2003)的规定。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用48X3.Omm钢管，相应扣件规格为48mm03、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤(硬弯、砸扁等)及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准钢管脚手架扣件(GB15831-2006)的规定，连接钢管的扣件应有明显
6、标记并按照现行国家标准钢管脚手架扣件(GB15831-2006)中的有关规定执行。五、移动式操作平台的构造、搭设及使用要求1.用扣件式钢管搭设的移动式操作平台主要用于室内墙面装饰施工、顶棚施工、临时结构施工，必须能承受施工过程中操作人员、机具及材料等传来的荷载。2 .按规范及施工组织设计的要求对钢管、扣件、板材、轮子等进行检查验收，不合格产品不得使用。3 .经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在地面上，装饰装修完成的地坪面要有成品保护措施。4 .移动式搭设要求：1)立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离
7、不宜小于500mm；各接头中心在主节点的距离不宜大于步距的l3o2)剪刀撑搭接长度不应小于1m,应采用不少于3个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。3)移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾角宜为45,剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mio5 .注意事项：1）底部移动的轮子在架体投入使用时，应当设置锁止装置，限制平面上移动的至少3个自由度。6 ）架体移动时，上部应没有作业人员。7 ）如果上部全封闭后影响施工，必须有一部分位置敞开时，如作业人员在敞开部位作业，
8、应当系挂安全带，按照高挂低用的原则系挂安全带。8 ）决不允许攀登杆件上下。9 .使用过程中的要求：1）高处作业，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。2）高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。3）拖动操作平台时，应设5m警戒区，并应派专人现场指挥。严禁在操作平台上有人时机械拖动。4）移动式操作平台上人作业前，应将中间立柱与地面之间垫实，避免四个轮子直接传力。5）禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。6）平台上操作人员不得超过2个，堆放的材料、机具等不得超重。六、操作平台搭设流程及要求：（一）门架式移动操作平台门式钢管脚手架搭设的工艺流程为
9、：扫地杆固定脚轮一自一端起立门架并随即装交叉支撑(板)一装水平架f装抛撑f装剪刀撑f照上述步骤，逐层向上安装一铺脚手板f装设顶部栏杆f扎安全网。以下为门架的构造要求：1、地基(脚手架承载平面)本工程脚手架落地部位为室内楼地面，以保证承载能力能够满足脚手架的承重要求(具体计算数据参阅脚手架计算书)。2、门架移动式操作平台搭设2步，搭设高度为3.8米。门架宽度：L2米;跨距：L80米;步高：L93米;(1)门架步距跨距，符合现行的行业标准门式钢管脚手架(JGJ128-2010)的规定，并与交叉支撑规格配合。(2)门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求
10、检查并调整其水平度与垂直度。(3)不配套的门架与配件不得混合使用于同一脚手架。3、配件(1)交叉剪刀支撑、水平架或脚手板应紧随门架的安装及时设置。(2)门架的四周均应设置交叉支撑并应与门架立杆上的锁销锁牢。(3)上、下根门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径(4)在操作层上连续满铺与门架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。(5)连接门架与配件的锁臂、搭钩必须处于锁住状态。(6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。(7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、门架立杆的内侧。(8)底步门架的立杆下端脚轮必须有足够承载力。4、拉接件(1)拉接杆、
11、剪刀撑必须与脚手架同步搭设。(2)水平拉接杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。(3)上部门架利用外伸来接杆件与主体结构连接。(4)门架下部采用架外斜支撑对门架整体起扶持稳固作用。(5)剪刀撑设置应符合下列规定：1)剪刀撑在脚手架外侧每边均要设置；2)剪刀撑按照脚手架外围宽度设置；3)剪刀撑应采用扣件与门架立杆扣紧，4)剪刀撑斜杆采用搭接，搭接长度不小于60OnInb搭接处应采用两个扣件扣紧。(6)水平拉接杆设置应符合以下规定：1)在每层门式架顶部立柱内侧设置两道水平拉接杆；2)设置纵向、横向水平拉接杆应连续，并形成水平闭合圈；3)在脚手架的底部门架下端应加封口杆，门架的内、外
12、两侧应设通长扫地杆；4)水平拉接杆应采用扣件与门架立杆扣牢。5.扣件加固件与门架采用扣件连接时应符合下列规定：1)扣件规格应与所连钢管外径相匹配。2）扣件螺栓拧紧扭力矩宜为5060N-m,并不得小于40N-m。3）各杆件端头伸出扣件盖板边缘长度不应小于100nln1。（二）钢管扣件式操作平台钢管扣件式移动式操作平台的构造采用钢管、竹跳板搭设，以中48X3.Omm的钢管作主梁与次梁，钢管之间用扣件连接，操作台面满铺一层竹跳板，竹跳板与次梁绑扎固定，使其不松动。平台次梁间距为500mm,跨距为3000mm；主梁间距3000mm,跨距为1500mmo操作平台的面积为3.0mX3.0m,总高度为5.1
13、米（以5.1米为例）。为确保移动脚手架的整体稳定性，在立杆之间设置水平拉杆及剪刀撑。为增强轮子的承受力，设置竖向短钢管支撑。操作平台的周边，按照临边作业的要求设置防护栏杆并配置登高扶梯，梯子不得缺档，横档间距为50Omnb防护栏杆高1200mm,设两道横杆，栏杆柱间距为500mm。在底部移动的轮子上设置锁止装置。下图是结构层高为5.1米时移动脚手架的搭设图，当层高为5.7米时，需增设一道水平杆。其他楼层参考以下做法，把高度进行适当调整，其余不变，移动式操作平台高度二层高-2米；门链移动操作平台立面示意图（层高5.1米）3000移动操作平台侧立面示意图（层高5.1米）七、脚手架搭设的劳动力安排1
14、、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。2、脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。八、脚手架的检查与验收1、脚手架搭设完毕，应按规定对脚手架工程的质量进行检查，经自检合格后，请总包、监理、管理公司验收合格后，挂牌方可使用。2、装修架搭设好后，应由单位工程负责人组织技术安全人员进行检查验收。4、脚手架工程的验收，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)抛撑是否按要求搭设，脚手架
15、在移动到施工位置后是否按要求恢复到原位;(3) 垂直度及水平度是否合格。九、脚手架搭设安全技术措施1、脚手架移动时必须距离临边一定距离，并派专人看护。2、移动时禁止有人或物，以防坠落。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹短、塑料熊混用。5、严禁脚手板存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。6、严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于2kNm2,确保较大安全储备。7、作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。十、脚手架拆除安全技术措施1、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。2、拆架程序应遵守由上而下，先
