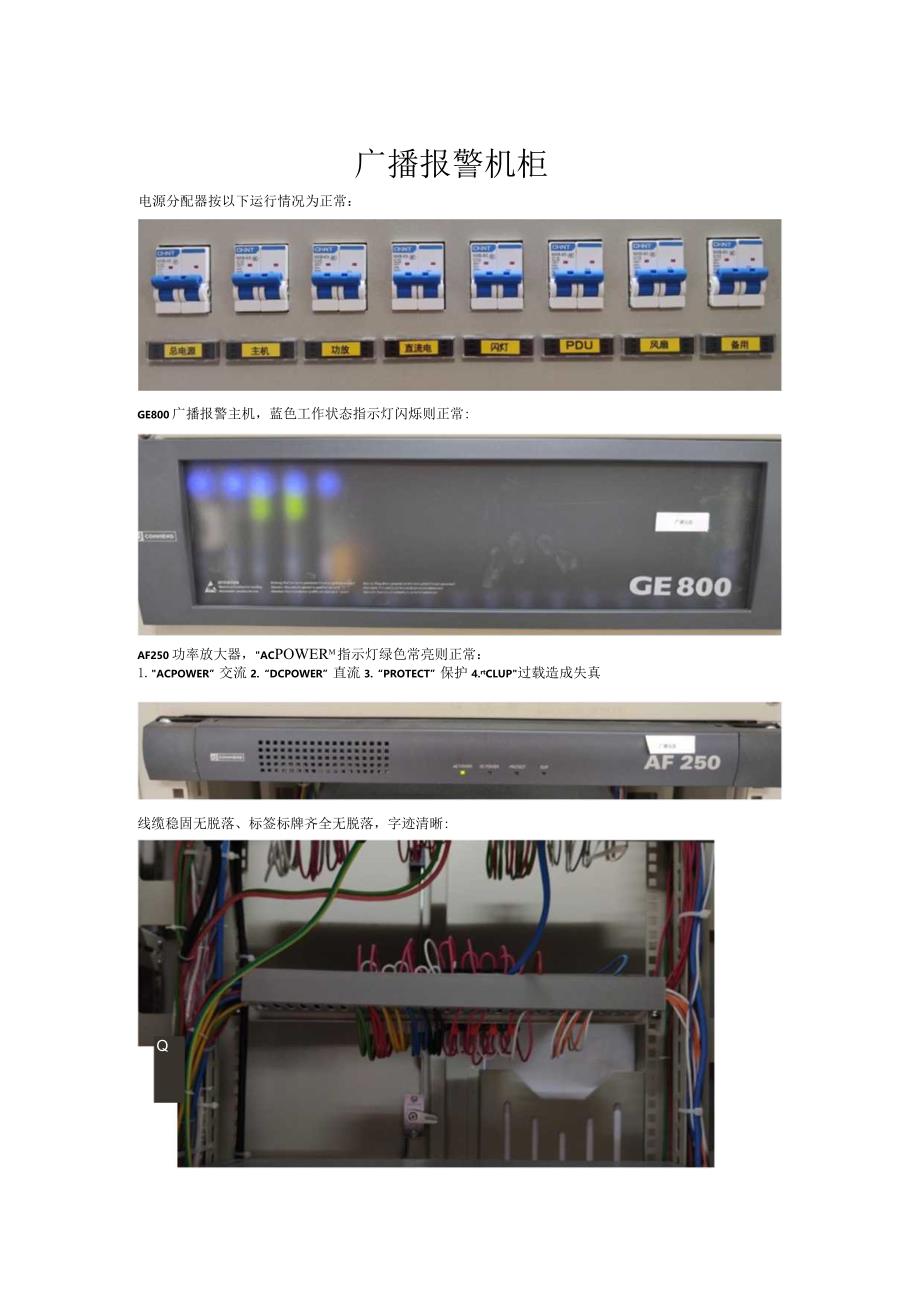

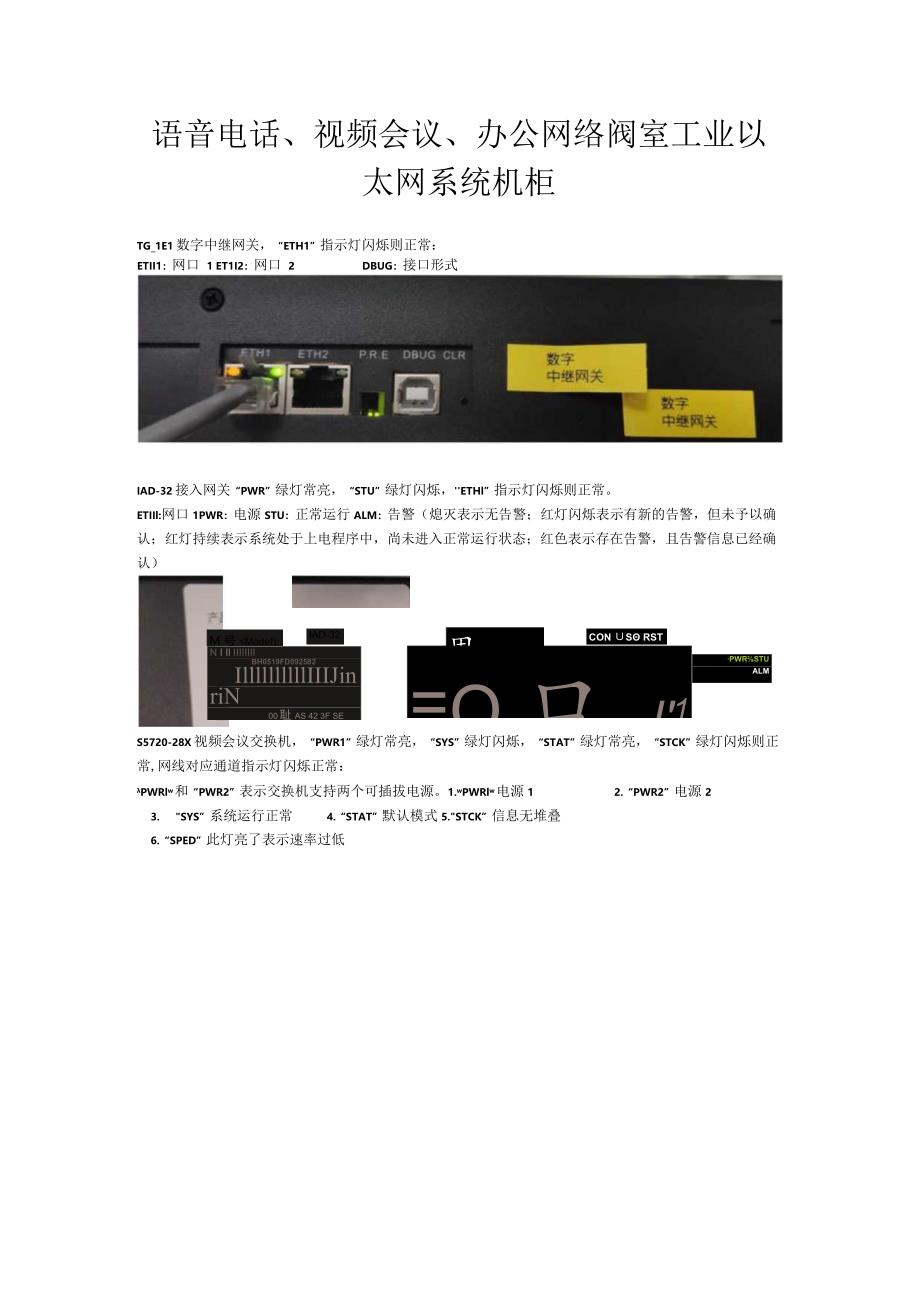

1、广播报警机柜电源分配器按以下运行情况为正常：GE800广播报警主机，蓝色工作状态指示灯闪烁则正常:AF250功率放大器，ACPOWERm指示灯绿色常亮则正常：1.ACPOWER”交流2.“DCPOWER”直流3.“PROTECT”保护4.rtCLUP过载造成失真线缆稳固无脱落、标签标牌齐全无脱落，字迹清晰:Q语音电话、视频会议、办公网络阀室工业以太网系统机柜TG_1E1数字中继网关，“ETH1”指示灯闪烁则正常：ETII1：网口 1 ET1I2：网口 2DBUG：接口形式IAD-32接入网关“PWR”绿灯常亮，“STU”绿灯闪烁，ETHl”指示灯闪烁则正常。ETIIl:网口1PWR：电源STU
2、：正常运行ALM：告警（熄灭表示无告警；红灯闪烁表示有新的告警，但未予以确认；红灯持续表示系统处于上电程序中，尚未进入正常运行状态；红色表示存在告警，且告警信息已经确认）M 号 Modef):IAD-32N I Il IIIIIIIIBH0519FD092582IllllllllllIIIJinriN00耻 AS 42 3F SEH 窜： 2019/6/24田 HlETH2CON S RSTO 口 I1PWRSTUALMS5720-28X视频会议交换机，“PWR1”绿灯常亮，“SYS”绿灯闪烁，“STAT”绿灯常亮，“STCK”绿灯闪烁则正常,网线对应通道指示灯闪烁正常：PWRlw和“PWR2

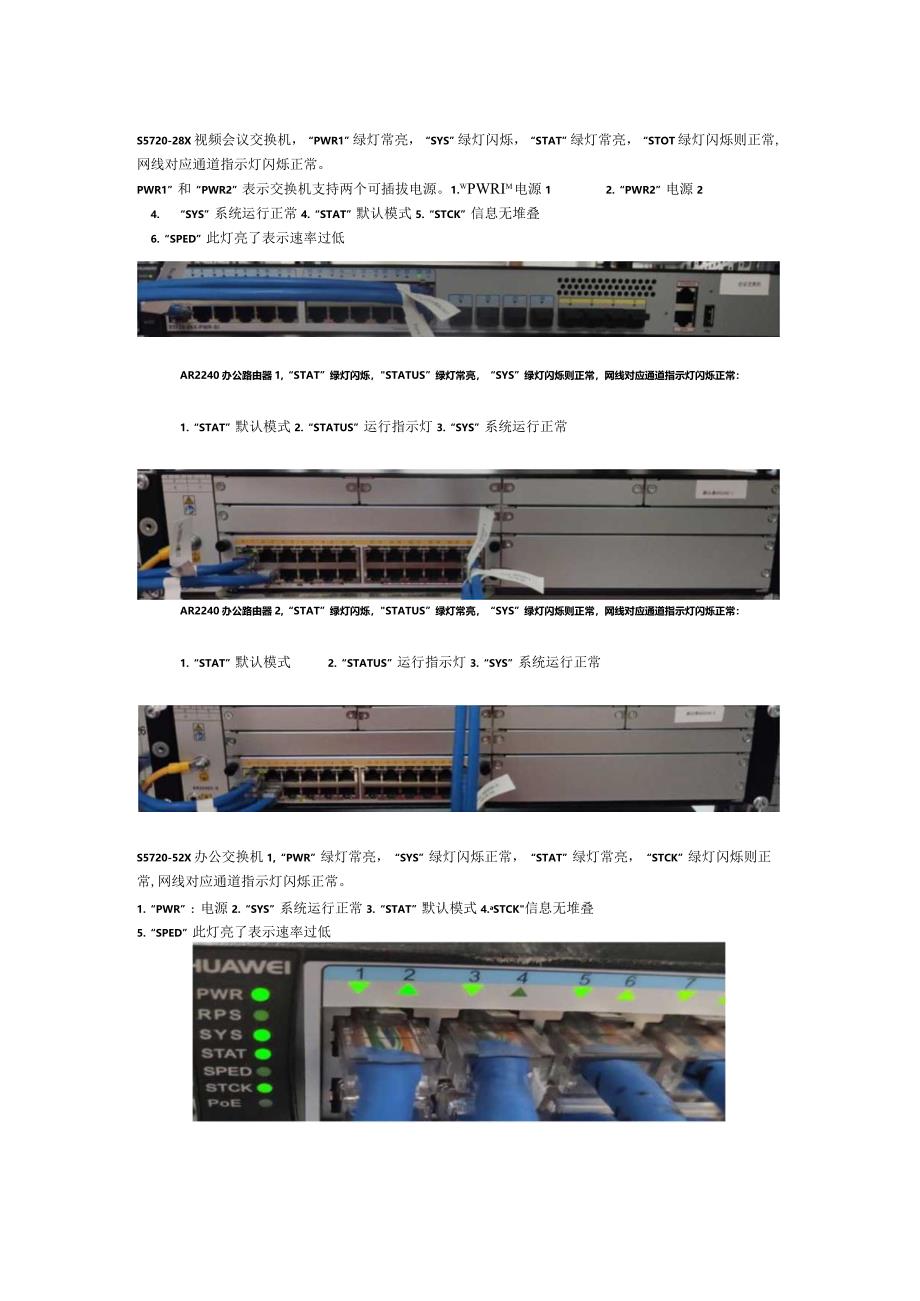

3、”表示交换机支持两个可插拔电源。1.wPWRlw电源12.“PWR2”电源23. SYS”系统运行正常4.“STAT”默认模式5.STCK”信息无堆叠6.“SPED”此灯亮了表示速率过低S5720-28X视频会议交换机，“PWR1”绿灯常亮，“SYS”绿灯闪烁，“STAT”绿灯常亮，“STOT绿灯闪烁则正常,网线对应通道指示灯闪烁正常。PWR1”和“PWR2”表示交换机支持两个可插拔电源。1.wPWRIm电源12.“PWR2”电源24. “SYS”系统运行正常4.“STAT”默认模式5.“STCK”信息无堆叠6.“SPED”此灯亮了表示速率过低AR2240办公路由器1,“STAT”绿灯闪烁，S
4、TATUS”绿灯常亮，“SYS”绿灯闪烁则正常，网线对应通道指示灯闪烁正常：1.“STAT”默认模式2.“STATUS”运行指示灯3.“SYS”系统运行正常AR2240办公路由器2,“STAT”绿灯闪烁，STATUS”绿灯常亮，“SYS”绿灯闪烁则正常，网线对应通道指示灯闪烁正常：1.“STAT”默认模式2.“STATUS”运行指示灯3.“SYS”系统运行正常S5720-52X办公交换机1,“PWR”绿灯常亮，“SYS”绿灯闪烁正常，“STAT”绿灯常亮，“STCK”绿灯闪烁则正常,网线对应通道指示灯闪烁正常。1.“PWR”：电源2.“SYS”系统运行正常3.“STAT”默认模式4.aSTCK
5、信息无堆叠5.“SPED”此灯亮了表示速率过低S5720-52X办公交换机2,wPWR绿灯常亮，“SYS”绿灯闪烁正常，“STAT”绿灯常亮，“STCK”绿灯闪烁则正常,网线对应通道指示灯闪烁正常。1.wPWRm：电源2.ttSYSw系统运行正常3.“STAT”默认模式4.aSTCKw信息无堆叠5.“SPED”此灯亮了表示速率过低光纤跳线无折损、标签标牌齐全无脱落，字迹清晰。线缆稳固无脱落、标签标牌齐全无脱落，字迹清晰:周界防越、视频监控系统机柜PMC集中供电电源，工作状态指示灯正常:周界报警主机，电源灯常亮，对应防区灯常亮则正常:光学振动传感系统.硬盘录像机，“POWER”蓝灯常亮，“HDD
6、”红灯常亮，“TX/RX”蓝灯闪烁，READY”蓝灯常亮，ALARM”灯常灭则正常：1.“POWER”：电源2.“HDD”红灯亮：正在读写3.“TX/RX”：网络指示灯4.“READY”：准备5.“ALARM”：报警S5720-52X视频监控交换机，“PWR”绿灯常亮，“SYS”绿灯闪烁，“STAT”绿灯常亮，“STCK”绿灯闪烁则正常,网线对应通道指示灯闪烁正常：1.“PWR”：电源2.“SYS”系统运行正常3.“STAT”默认模式4.rtSTCKw信息无堆叠5.“SPED”此灯亮了表示速率过低机架式光纤收发器，“PWR”灯常亮，“OPT”灯常亮，网线端口指示灯闪烁正常。1.rtPWR：电源
7、2.“OPT”：光纤接口光纤跳线无折损、标签标牌齐全无脱落，字迹清晰。线缆稳固无脱落、标签标牌齐全无脱落，字迹清晰。光传输系统机柜电源盒空开状态,A端“SW1”空开上推,“SW2、SW3、SW4”空开下落，B端“SW1”空开上推,“SW2、SW3、SW4”空开下落则正常：自有光传输工作状态指示灯，业务告警指示灯“SRV”、业务激活状态灯“ACT”、单板软件状态灯“PROG”、单板硬件状态灯“STAT”绿灯常亮。光纤跳线无折损、标签标牌齐全无脱落，字迹清晰。线缆稳固无脱落、标签标牌齐全无脱落，字迹清晰。48V高频电源机柜蓄电池组电压表显示电压在允许范围内则正常，蓄电池组电流表显示电流在允许范围内
8、则正常:48V通信电源模块工作状态指示灯常亮则正常:1、2路空开上推，对应通信馈出1、2红灯常亮，37路空开下落，对应通信馈出灯常灭则正常:PCS-I（过程控制）电源：（1）24V电源：“DCOK”灯常绿；（2）机架电源模块：“0K”灯常绿，“RD”灯常绿:1.“DCOK”：监控直流输出2.“0K”：正常3.“RD”数据接收CPU模块：“RUN”灯常绿，系统错误灯“ERR”熄灭,通道“I/O”灯熄灭，下载灯“DL”熄灭,；MOD状态灯ETHMS”常绿，网络状态灯aETHNSw常绿；主用设备的“PRIM”灯常绿，备用设备的STBY”灯常绿；强制输入输出灯“FORCED10”熄灭：通讯模块eN0C
9、030L“RUN”灯常绿，系统错误灯“ERR”熄灭，MoD状态灯“ETHMS”常绿，网络状态灯“ETHNS常绿：扩展模块ECRA31210：wRUNw灯常绿，通道“I/O”灯熄灭;MoD状态灯“MS”常绿，网络状态灯“NSw常绿：10模块:RUN”灯常绿;系统错误灯“ERR”熄灭；通道“I/O”灯熄灭;对应通道数字显示常亮:PCS-2（过程控制）电源:（1）24V电源：“DCOK”灯常绿：（2）机架电源模块：“OK”灯常绿，“RD”灯常绿:1.“DCOK”：监控直流输出2.“0K”：正常3.“RD”数据接收扩展模块ECRA31210：wRUNw灯常绿；通道“I/O”灯熄灭;MoD状态灯“MS”
10、常绿，网络状态灯“NSw常绿。10模块：“RUN”灯常绿：系统错误灯“ERR”熄灭；通道“I/O”灯熄灭：对应通道数字显示常亮。SIS（安全仪表）电源:（1） 24V电源：“DC OK”灯常绿：（2）机架电源模块：“POWER”灯常绿: Alien-Bradley模式:CPU模块:运行等“OK”“RUN”常绿；强制灯“FORCE”、SD卡灯“SD”熄灭;运行模式打到REM一远程冗余模块：主用显示“PRIM”，备用显示“SYNC”；“OK”常绿:通讯模块：状态灯“0K”常绿；网络灯NET常绿；线路灯“LNK1/LNKl”常绿闪烁。10模块：所有模块在闭锁状态,状态灯“0K”常绿；DI/D0模块实
11、时显示现场设备情况，对应通道灯亮;DI/D0模块“CAL”灯熄灭。计量柜（中核维思）电源：“DC24V”“UPS输入”“AC220”灯常绿；温度控制器无报警FCL-3流量计算机工作正常：报警灯“ALARM”“FAULT”熄灭；运行灯“RUN”常绿：与站控机通信正常。服务器状态指示灯正常。NET（网络柜）路由器指示灯为绿色闪烁，则路由器工作正常:USG6000防火墙：“PWR”指示灯常亮，“SYS”指示灯闪烁:交换机：“SYS”“PWR”指示灯为绿色常亮；“STAT”指示绿色闪烁；连接网线的的各网口指示灯闪烁则正常：MOXA：数字桥Ready”指示常绿，工作的通信端口对应指示灯闪烁则正常:通讯服务器工作状态，指示灯“0K”灯为绿色常亮则正常:
