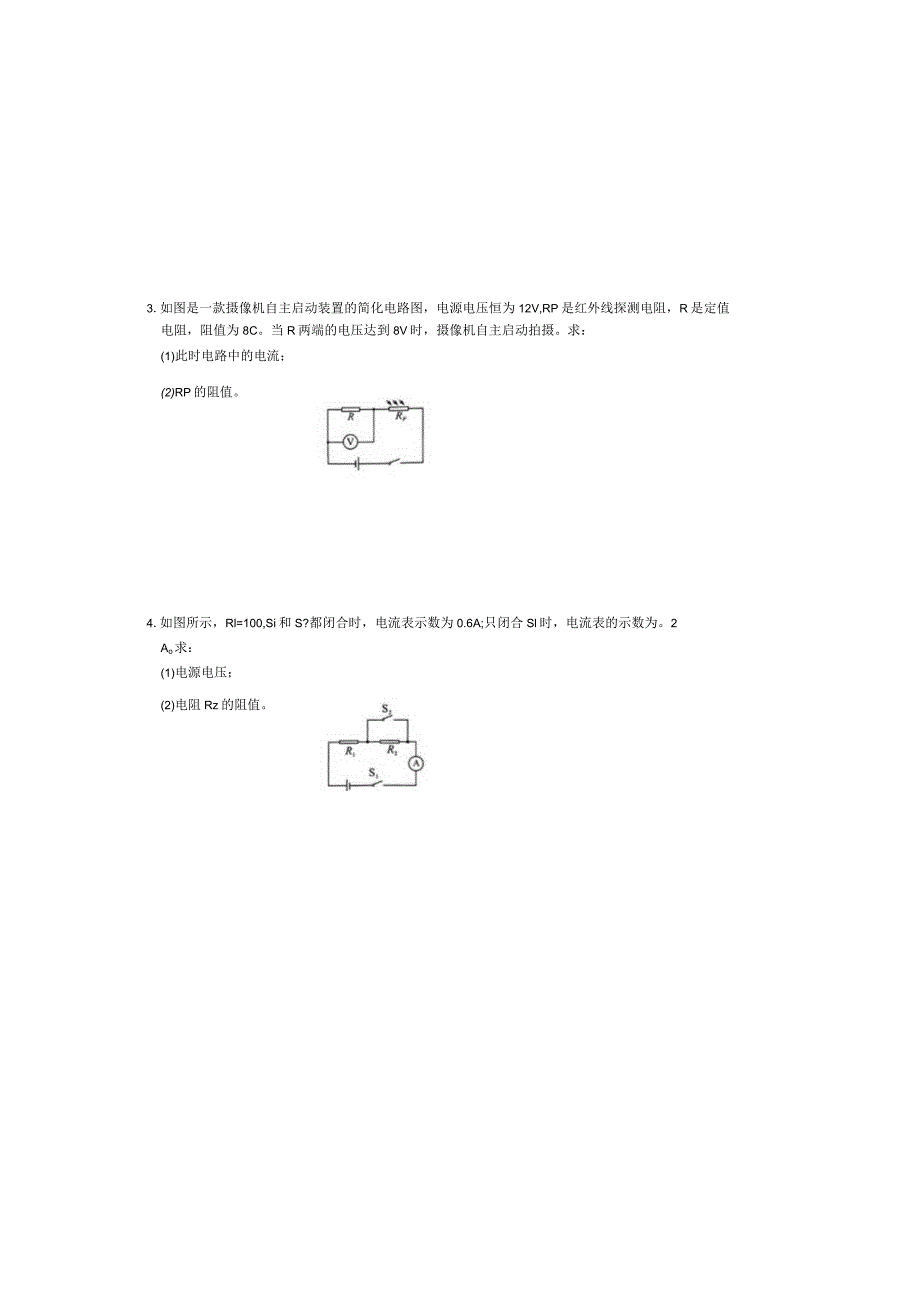

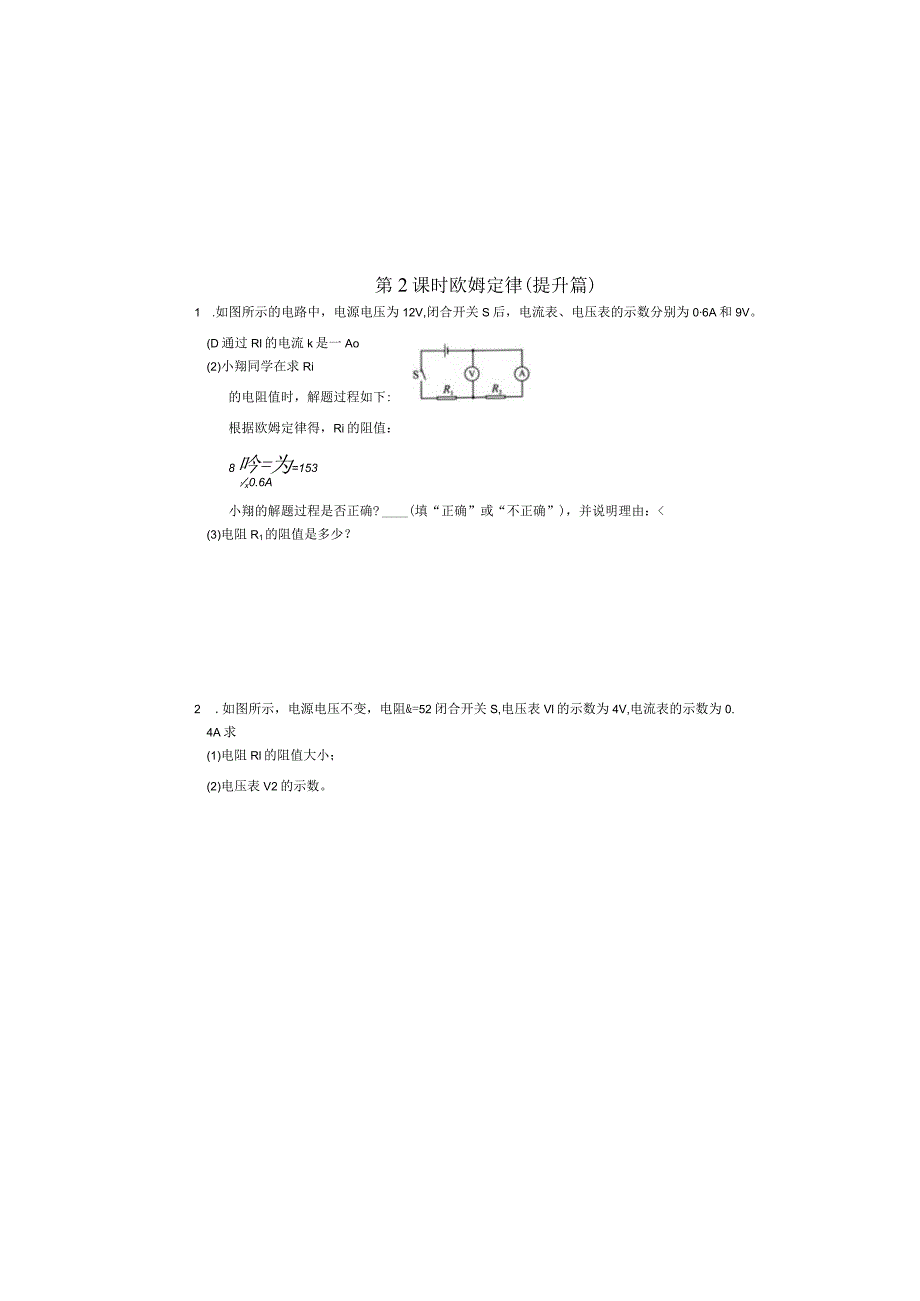

1、3.如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V,RP是红外线探测电阻，R是定值电阻，阻值为8C。当R两端的电压达到8V时，摄像机自主启动拍摄。求：(1)此时电路中的电流；(2)RP的阻值。4.如图所示，Rl=100,Si和S?都闭合时，电流表示数为0.6A;只闭合Sl时，电流表的示数为。2Ao求：(1)电源电压；(2)电阻Rz的阻值。第2课时欧姆定律(提升篇)1 .如图所示的电路中，电源电压为12V,闭合开关S后，电流表、电压表的示数分别为06A和9V。(D通过Rl的电流k是一Ao(2)小翔同学在求Ri的电阻值时，解题过程如下:根据欧姆定律得，Ri的阻值：8吟=为=153,x

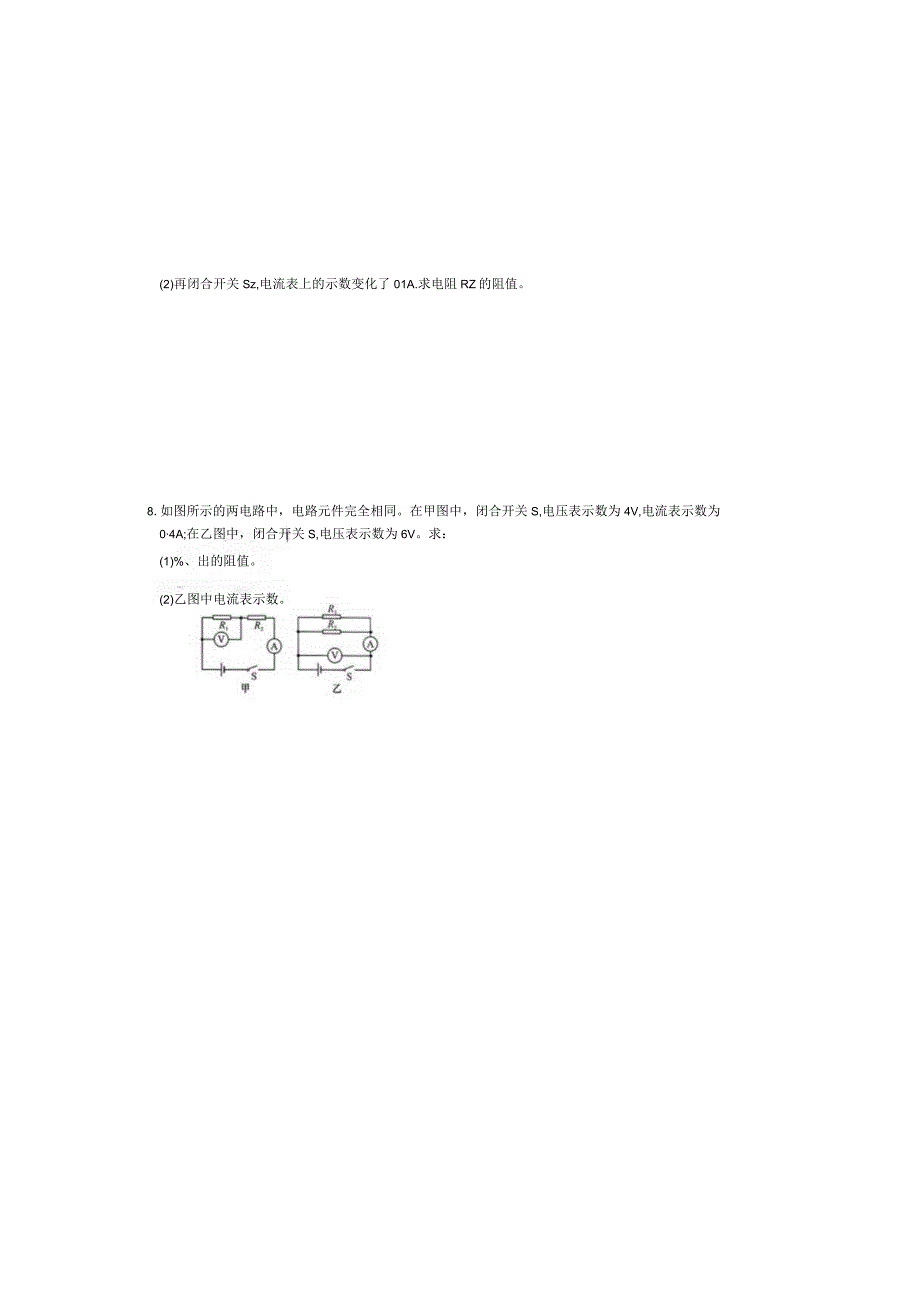

2、0.6A小翔的解题过程是否正确?(填“正确”或“不正确”)，并说明理由：(3)电阻R1的阻值是多少？2 .如图所示，电源电压不变，电阻&=52闭合开关S,电压表Vl的示数为4V,电流表的示数为0.4A求(1)电阻Rl的阻值大小；(2)电压表V2的示数。(2)再闭合开关Sz,电流表上的示数变化了01A.求电阻RZ的阻值。8.如图所示的两电路中，电路元件完全相同。在甲图中，闭合开关S,电压表示数为4V,电流表示数为04A;在乙图中，闭合开关S,电压表示数为6V。求：(1)%、出的阻值。(2)乙图中电流表示数。5 .如图，电源电压不变，已知R2=15C,闭合开关后，电流表心的示数分别为0.5A、0.
3、2A.,求:通过Rl的电流；(2)电源电压。6 .如图所示的电路，电源电压保持不变,电阻Rl、R2分别为20C和30C、只闭合开关Sl时，电流表的示数为03A。求：电源电压；(2)S1、S2均闭合时,电流表的示数。Z如图所示的电路中，电源电压保持不变。电阻.的阻值为IOR只闭合开关H,电流表4的示数为0.3A0(1)求电源电压。R.了04A1由于R1两端电压仍为电源电压，所以通过R1的电流Ii保持不变，所以通过R2的电流等于干路中电流的增加量，即：/2=/=0力R2的阻值;&=熟=30。8.(1)图乙中两电阻支联;闭合开关S后，电压表测电源电压，所以电源电压为6V,两图电源电压相同，则图甲中电
4、源电压U=6V,在图甲中，R1、R2申联，电压表测量的是电阻R,两端的电压，电流表测吊电路中的电流，根据欧姆定律可得Rl的阻值：Rl=牛=言因为串联电路中总电压等于各分电压之和，所以R2两端的电压：U2=U-U1=6V-4V=2V则Rz的阻值:&=华=怒=5。(2)在乙图中，电流表测干路电流，因为并联电路中各支路两端的电压相等，所以通过R1的电流:.U6Vc,”1=0.6/11R110通过R2的电流：%=2=*=124因为并联电路中干路电盍等于各支路电流之和，所以电流表的示数：I=A+/2=0.64+1.24=1.8A第2课时欧姆定律(提升篇)1 .(1)0.6(2)不正确Rl两端的电压取值错
5、误(3)由电路图可知,电阻Ri、Rz申联，电压表测Rz两端电压，电流表测串联电路中的电流，根据串联电路电压规律可知Rl两端电压：UI=U-U2=12V9V=3V由/=耨&的阻值:Rl=怒=5CKfjU.O/I2 .由电路图可知，闭合开关，两电阻串联，电流表测电路电流，电压表Vl测电阻Rl两端电压，电压表V2测电阻R2两端电压。由/=可知电阻R，的阻值：RL衿三=Ioa1/0.4A由/=/可知，电压表V2的示数即R2两端电压：U2=IR2=0.4A5=2V3.由图可知，定值电阻R与红外线探测电阻RPfH联，电压表测R两端的电压。由串联电路的电流特点可知，电路中的电流；/=r=果=*TA(2)由串
6、联电路的电压特点可知，RP两端的电压：Up=U-Ur=12V-8V=4V由欧姆定律可知，RP的阳值：RP=牛=V=4。4(1)当S、S?都闭合时，电路为母的基本电路，电流表测俄电路电流，由/=可得，电源电压：U=11=0.64X10=GV只闭合Sl时，R1、R2串联，电流表测量电路电流，由/=可得Ri两端的电压：U1=IR1=0.2A10=2V根据串联电路电压规律可得，R2两端的电压；出=UUi=6V-2V=4P由可得，R2的阻值：R2=-*L=20P*/Q.2A5 .(1)由电路图可知，R1与Rz并联，电流表AI测干路电流，电流表A2测Rz支路的电流。因并联电路中干路电流等于各支路电流之和，
7、所以，通过Rl的电流：Ii=IIz=05j40.24=0.34(2)因并联电路中各支路两端的电压相等，所以，由欧姆定律可得，电源电压：U=U2=I2R2=0.2/115。=3V6 .(1)只闭合开关Si、，电路为电阻Rl的简单电路，由欧姆定律可得电源电压:U=八七=0.34X20=GV(2)S1、S2均闭合时，两电阻并联接人电路，电流表测干路电流，并联电路各并联支路两端电压相等，由欧姆定律可得通过电阻Rz的电流：=更=02AzR230并联电路中干路电流等于各支路电流之和，所以电流表的示数：I=ll+12=0.34+0.24=0.547 .(1)只闭合开关Si,电路为R1的简单电路，电流表A1测量通过R】的电流，电源电压：U=U1=I1R1=0,34IOP=3V(2)再闭合开关S2,电阻R2和电阻R1并联，电流表A2的示数变化了0.IA,即干路上的电流增大
