1、1、级配碎石粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求时，称做级配碎石。级配碎石垫层配合比为碎石(10-30):碎石(5-10)碎石(3-8)=45:30:251、 根据各单档规格料级配,掺配出符合工程构造层级配范围要求的级配曲线，即确定各单档料的比例。2、 按可能出现的最正确含水量为中值以含水量1L5%间隔配制5个试样，进展平行击实试验，可得到干密度与含水量的关系曲线，假设实测点离散太大，可补点，提高准确度，从而可根据曲线确定最大干密度和最正确含水量.砂石应选用级配良好的中粗砂，含泥量不超过3%,并应除去树皮、草皮等杂质。假设用细砂，应掺入30%50%的
2、碎石，碎石最大粒径不宜大于50mm。(节选)6级配碎石6.1一般规定6.1.1 用于二级和二级以上公路基层和底基层的级配碎石应用预先筛分成几组不同粒径的碎石(如37.519mm,199.5mm,9.54.75mm的碎石)及4.75mm以下的石屑组配而成。6.1.2 在其他等级公路上，级配碎石可用未筛分碎石和石屑组配而成。6.1.3 缺乏石屑时，可以添加细砂砾或粗砂。也可以用颗粒组成适宜的含细集料较多的砂砾与未筛分碎石组配成级配碎砾石。6.1.4 级配碎石可用于各级公路的基层和底基层。6.1.5 级配碎石可用做较薄沥青面层与半刚性基层之间的中间层。6.1.6 当级配碎石用做二级和二级以下公路的基
3、层时，其最大粒径应控制在37.5mm以内；当级配碎石用做高速公路和级公路的基层以及半刚性路面的中间层时，其最大粒径宜控制在31.5mm以下。6.1.7 级配碎石层施工时，应遵守以下规定：(I)颗粒组成应是一根顺滑的曲线。(2)配料必须准确。塑性指数应符合规定。(4)混合料必须拌和均匀，没有粗细颗粒离析现象。(5)在最正确含水量时进展碾压，直到到达以下按重型击实试验法确定的要求压实度：中间层100%基层98%底基层96%(6)应使用12t以上三轮压路机碾压，每层的压实厚度不应超1518cm0用重型振动压路机和轮胎压路机碾压时，每层的压实厚度可达20cm。(7)级配碎石基层未洒透层沥青或未铺封层时
4、，制止开放交通，以保护表层不受破坏。6.1.8 级配碎石用做半刚性路面的中间层以及用做二级以上公路的基层时，应采用集中厂拌法拌制混合料，并用摊铺机摊铺混合料。6.2材料6.2.1 轧制碎石的材料可以是各种类型的岩石(软质岩石除外)、圆石或矿渣。圆石的粒径应是碎石最大粒径的3倍以上；矿渣应是己崩解稳定的，其干密度和质量应比较均匀，干密度不小于960kg/m3o6.2.2 碎石中针片状颗粒的总含量应不超过20%。碎石中不应有粘土块、植物等有害物质。6.2.3 石屑或其他细集料可以使用一般碎石场的细筛余料，也可以利用轧制沥青外表处治和贯人式用石料时的细筛余料，或专门轧制的细碎石集料。也可以用天然砂砾

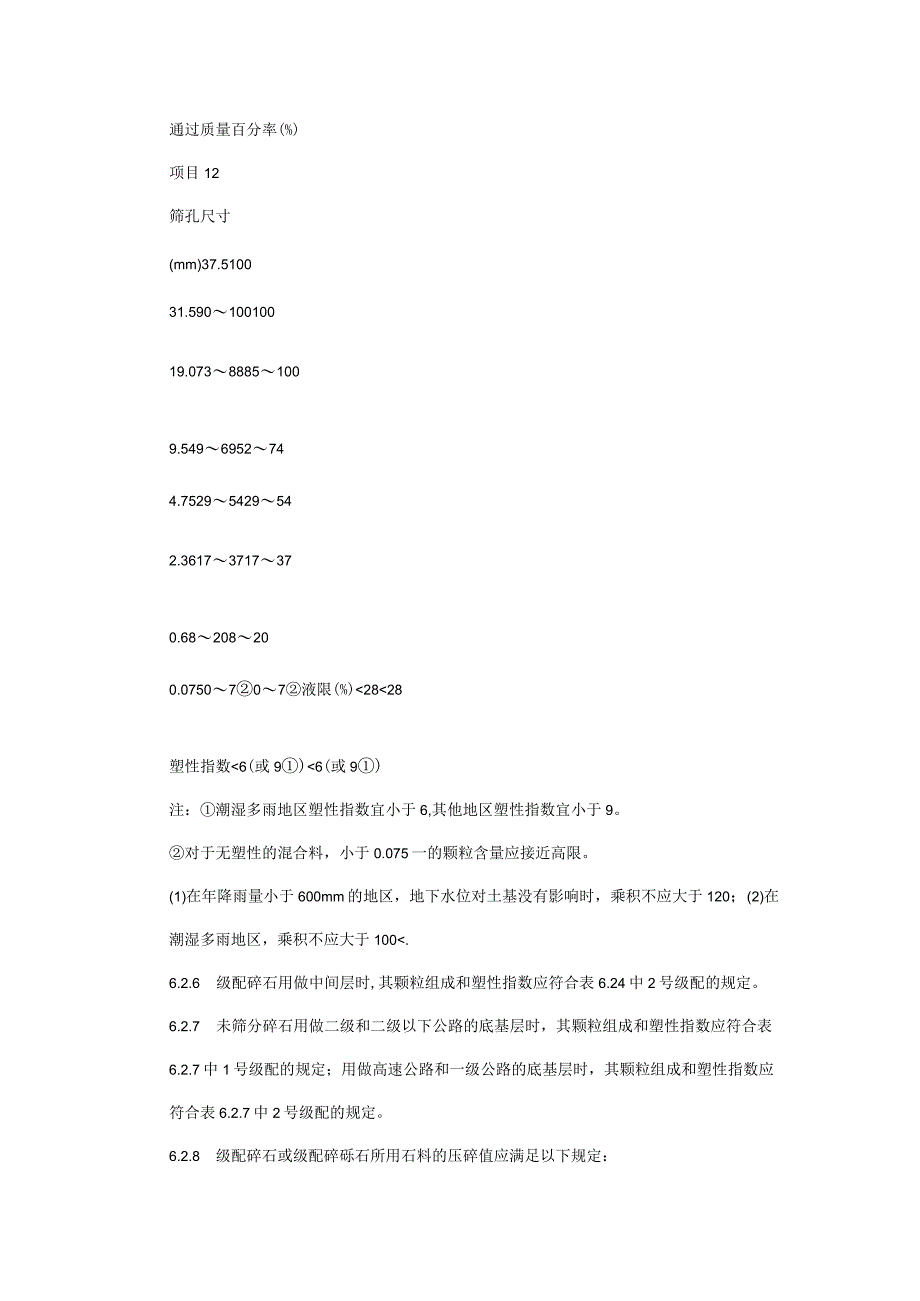

5、或粗砂代替石屑。天然砂砾的颗粒尺寸应该适宜，必要时应筛除其中的超尺寸颗粒。天然砂砾或粗砂应有较好的级配。6.2.4 级配碎石或级配碎砾石用做二级和二级以下公路的基层时，其颗粒组成和塑性指数应满足表6.2.4中1号级配的规定。级配碎石用做高速公路和一级公路的基层时，其颗粒组成和塑性指数应满足表6.2.4中2号级配的规定。同时，级配曲线宜为圆滑曲线。6.2.5 在塑性指数偏大的情况下，塑性指数与05mm以下细土含量的乘积应符合以下规定:表6.2.4级配碎石或级配碎砾石的颗粒组成范围编号通过质量百分率(%)项目12筛孔尺寸(mm)37.510031.59010010019.07388851009.5
6、496952744.75295429542.36173717370.68208200.0750707液限(%)2828塑性指数6(或9)6(或9)注：潮湿多雨地区塑性指数宜小于6,其他地区塑性指数宜小于9。对于无塑性的混合料，小于0.075一的颗粒含量应接近高限。(1)在年降雨量小于600mm的地区，地下水位对土基没有影响时，乘积不应大于120；(2)在潮湿多雨地区，乘积不应大于100.6.2.6 级配碎石用做中间层时,其颗粒组成和塑性指数应符合表6.24中2号级配的规定。6.2.7 未筛分碎石用做二级和二级以下公路的底基层时，其颗粒组成和塑性指数应符合表6.2.7中1号级配的规定；用做高速公
7、路和一级公路的底基层时，其颗粒组成和塑性指数应符合表6.2.7中2号级配的规定。6.2.8 级配碎石或级配碎砾石所用石料的压碎值应满足以下规定：基层：高速公路和一级公路不大于26%二级公路不大于30%二级以下公路不大于35%底基层：高速公路和一级公路不大于30%二级公路不大于35%二级以下公路不大于40%表6.2.7未筛分碎石底基层颗粒组成范围编号通过质量百分率（）项目12筛孔尺寸（mm）5310037.58510010031.569888310019.0406554849.5194329594.75103017452.3682511350.66186210.0750-100-10液限（%）2
8、828塑性指数V6（或9）6（或9）注：在潮湿多雨地区，塑性指数宜小于6,其他地区塑性指数宜小午9。6.3.1级配碎石路拌法施工的工艺流程应符合图6.3.1的顺序。6.3.2 有关下承层1下承层不宜做成槽式断面。2准备下承层，有关要求同3.4.2条。6.3.3 放工放样，有关要求同3.4.3条。6.3.4 备料1计算材料用量(1)采用未筛分碎石和石屑组成级配碎石时，按表6.2.4的要求，计算未筛分碎石和石屑的配合比。(2)采用不同粒级的单一尺寸碎石和石屑组成级配碎石时，按表6.2.4的要求，计算不同粒级碎石和石屑的配合比。(3)根据各路段基层或底基层的宽度、厚度及规定的压实干密度并按确定的配合
9、比分别计算各段需要的未筛分碎石和石屑的数量或不同粒级碎石和石屑的数量，并计算每车料的堆放距离。2未筛分碎石的含水量较最正确含水量宜大1%左右。3未筛分碎石和石屑可按预定比例在料场混合，同时洒水加湿，使混合料的含水量超过最正确含水量约1%。6.3.5 运输和摊铺集料1集料装车时，应控制每车料的数量基本相等。2在同一料场供料的路段内，宜由远到近卸置集料。卸料距离应严格掌握，防止料不够或过多。未筛分碎石和石屑分别运送时，应先运送碎石。3料堆每隔一定距离应留一缺口。4集料在下承层上的堆置时间不应过长。运送集料较摊铺集料工序宜只提前数天。5应事先通过试验确定集料的松铺系数并确定松铺厚度。人工摊铺混合料时
10、，其松铺系数约为1.401.50；平地机摊铺混合料时，其松铺系数约为L251.35.6用平地机或其他适宜的机具将料均匀地摊铺在预定的宽度上，外表应力求平整，并具有规定的路拱。应同时摊铺路肩用料。7检查松铺材料层的厚度，必要时，应进展减料或补料工作。8未筛分碎石摊铺平整后，在其较潮湿的情况下，将石屑按本标准6.3.4条第1款计算的距离卸置其上。用平地机并辅以人工将石屑均匀摊铺在碎石层上，并摊铺均匀。9采用不同粒级的碎石和石屑时，应将大碎石铺在下层，中碎石铺在中层，小碎石铺在上层。洒水使碎石湿润后，再摊铺石屑。6.3.6 拌和及整形1对于二级及二级以上公路，应采用专用稳定土拌和机拌和级配碎石。对于
11、二级以下的公路，在无稳定土拌和机的情况下，可采用平地机或多锌犁与缺口圆盘耙相配合进展拌和。(1)用稳定土拌和机应拌和两遍以上。拌和深度应直到级配碎石层底。在进展最后一遍拌和之前，必要时先用多锌犁紧贴底而翻拌一遍。(2)用平地机进展拌和，宜翻拌56遍，使石屑均匀分布于碎石料中。平地机拌和的作业长度,每段宜为300500m。平地机刀片的安装角度宜符合表6.3.6和图6.3.6的要求。拌和完毕时，混合料的含水量应均匀，并较最正确含水量大1%左右，同时应没有粗细颗粒离析现象。表6.326平地机刀片安装角度拌和条件平面角或。)倾角(o)切角(o)干拌3050453湿拌3540452(3)用缺口圆盘耙与多
12、锌犁相配合拌和级配碎石时，用多锋犁在前面翻拌，圆盘耙紧跟在后面拌和，即采用边翻边耙的方法，共翻耙46遍。应随时检查调整翻耙的深度。用多锌犁翻拌时，第遍由路中心开场，将混合料向中间翻，同时机械应慢速前进。第二遍从两边开场，将混合料向外翻。拌和过程中，应保持足够的水分。拌和完毕时，混合料的含水量和均匀性应符合本款(2)的要求。2使用在料场己拌和均匀的级配碎石混合料时，摊铺后混合料如有粗细颗粒离析现象，应用平地机进展补充拌和。3用平地机将拌和均匀的混合料按规定的路拱进展整平和整形，在整形过程中，应注意消除粗细集料离析现象。4用拖拉机、平地机或轮胎压路机在已初平的路段上快速碾压一遍，以暴露潜在的不平整
13、。5再用平地机进展整平和整形。6.3.7 碾压1整形后，当混合料的含水量等于或略大于最正确含水量时，立即用12以上三轮压路机、振动压路机或轮胎压路机进展碾压。直线和不设超高的平曲线段，由两侧路肩开场向路中心碾压；在设超高的平曲线段，由内侧路肩向外侧路肩进展碾压。碾压时，后轮应重叠1/2轮宽；后轮必须超过两段的接缝处。后轮压完路面全宽时，即为一遍。碾压一直进展到要求的密实度为止。一般需碾压68遍，应使外表无明显轮迹。压路机的碾压速度,头两遍以采用1.5LTkm/h为宜,以后用2.02.5km/h。2路面的两侧应多压23遍。3严禁压路机在己完成的或正在碾压的路段上调头或急刹车。4凡含土的级配碎石层
14、，都应进展滚浆碾压，一直压到碎石层中无多余细土泛到外表为止。滚到外表的浆(或事后变干的薄土层)应去除干净。6.3.8 横缝的处理两作业段的衔接处，应搭接拌和。第一段拌和后，留58m不进展碾压，第二段施工时，前段留下未压局部与第二段一起拌和整平后进展碾压。6.3.9 纵缝的处理应防止纵向接缝。在必须分两幅铺筑时，纵缝应搭接拌和。前一幅全宽碾压密实，在后一幅拌和时，应将相邻的前幅边部约30Cm搭接拌和，整平后一起碾压密实。6.4中心站集中厂拌法施工6.4.1 级配碎石混合料可以在中心站用多种机械进展集中拌和，如强制式拌和机、卧式双转轴桨叶式拌和机、普通水泥混凝土拌和机等。6.4.2 对用于高速公路
15、和一级公路的级配碎石基层和中间层，宜采用不同粒级的单一尺寸碎石和石屑，按预定配合比在拌和机内拌制级配碎石混合料。6.4.3 不同粒级的碎石和石屑等细集料应隔离，分别堆放。6.4.4 细集料应有覆盖，防止雨淋。6.4.5 在正式拌制级配碎石混合料之前，必须先调试所用的厂拌设备，使混合料的颗粒组成和含水量都能到达规定的要求。6.4.6 在采用未筛分碎石和石屑时，如未筛分碎石或石屑的颗粒组成发生明显变化，应重新调试设备。6.4.7 将级配碎石用于高速公路和一级公路时，应用沥青混凝土摊铺机或其他碎石摊铺机摊铺碎石混合料。6.4.8 摊铺机后面应设专人消除粗细集料离析现象。6.4.9 用振动压路机、三轮压路机进展碾压，碾压方法同本标准6.3.7条。6.4.10 级配碎石用于二级和二级以下公路时，如没有摊铺机，也可用自动平地机（或摊铺箱）摊铺混合料。1根据摊铺层的厚度和要求到达的压实干密度，计算每车混合料的摊铺面积。2将混合料均匀地卸在路幅中央，路幅宽时，也可将混合料卸成两行。3用平地机将混合料按松铺厚度摊铺均匀。4设个三人小
