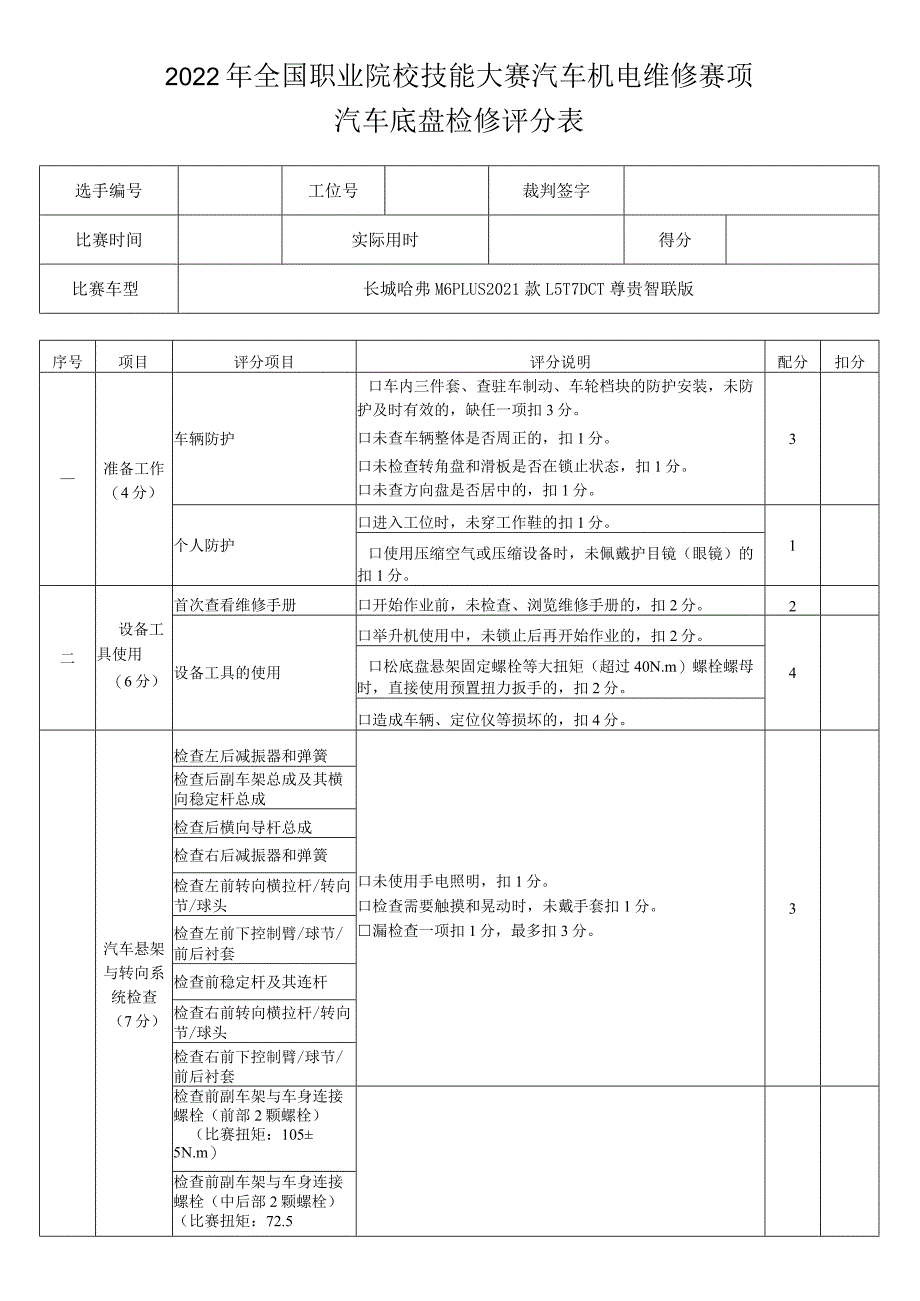

1、2022年全国职业院校技能大赛汽车机电维修赛项汽车底盘检修评分表选手编号工位号裁判签字比赛时间实际用时得分比赛车型长城哈弗M6PLUS2021款L5T7DCT尊贵智联版序号项目评分项目评分说明配分扣分准备工作（4分）车辆防护口车内三件套、查驻车制动、车轮档块的防护安装，未防护及时有效的，缺任一项扣3分。口未查车辆整体是否周正的，扣1分。口未检查转角盘和滑板是否在锁止状态，扣1分。口未查方向盘是否居中的，扣1分。3个人防护口进入工位时，未穿工作鞋的扣1分。1口使用压缩空气或压缩设备时，未佩戴护目镜（眼镜）的扣1分。二设备工具使用（6分）首次查看维修手册口开始作业前，未检查、浏览维修手册的，扣2分
2、。2设备工具的使用口举升机使用中，未锁止后再开始作业的，扣2分。4口松底盘悬架固定螺栓等大扭矩（超过40N.m）螺栓螺母时，直接使用预置扭力扳手的，扣2分。口造成车辆、定位仪等损坏的，扣4分。汽车悬架与转向系统检查（7分）检查左后减振器和弹簧口未使用手电照明，扣1分。口检查需要触摸和晃动时，未戴手套扣1分。漏检查一项扣1分，最多扣3分。3检查后副车架总成及其横向稳定杆总成检查后横向导杆总成检查右后减振器和弹簧检查左前转向横拉杆/转向节/球头检查左前下控制臂/球节/前后衬套检查前稳定杆及其连杆检查右前转向横拉杆/转向节/球头检查右前下控制臂/球节/前后衬套检查前副车架与车身连接螺栓（前部2颗螺栓

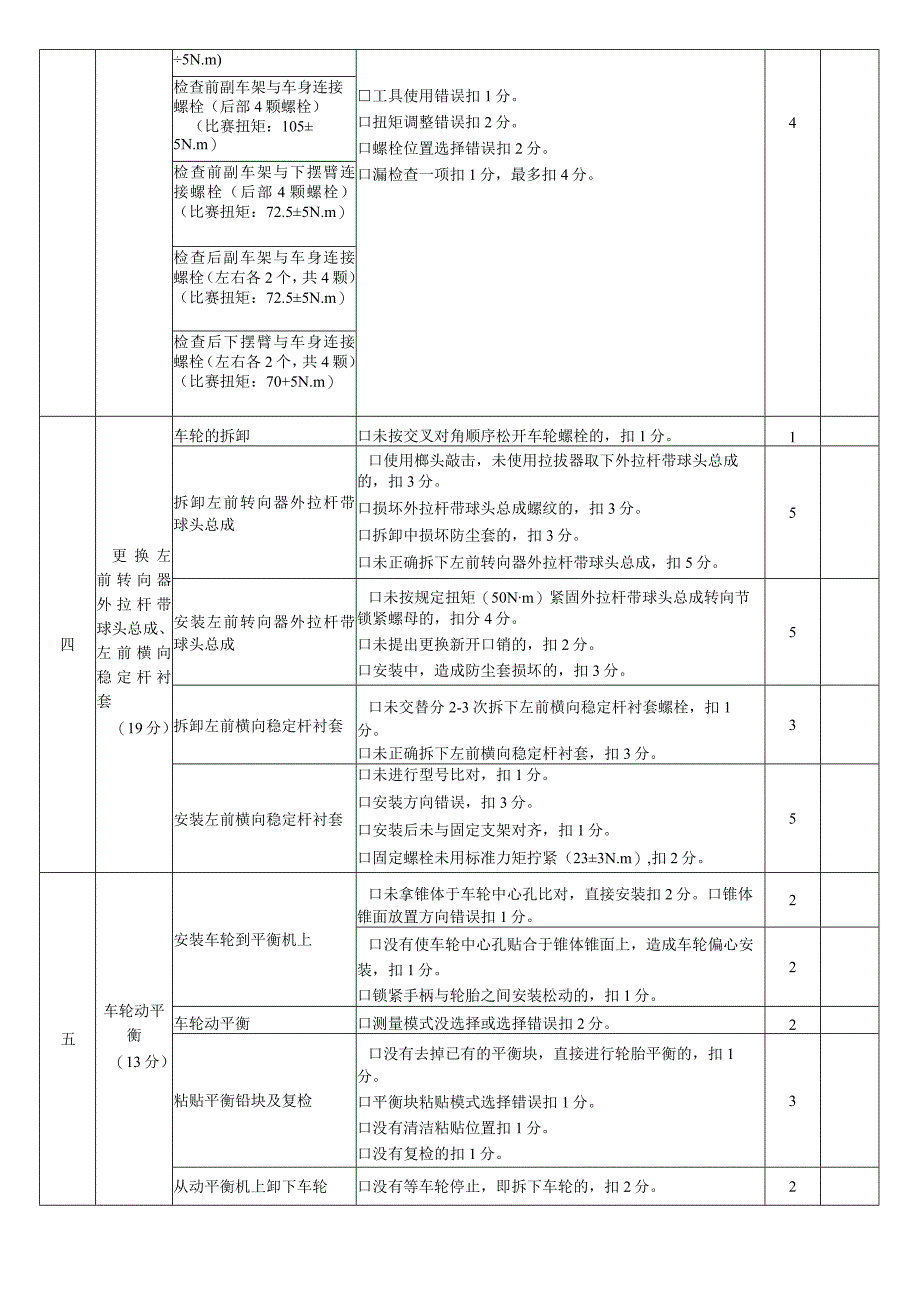

3、）（比赛扭矩：1055N.m）检查前副车架与车身连接螺栓（中后部2颗螺栓）（比赛扭矩：72.55N.m)工具使用错误扣1分。口扭矩调整错误扣2分。口螺栓位置选择错误扣2分。口漏检查一项扣1分，最多扣4分。4检查前副车架与车身连接螺栓（后部4颗螺栓）（比赛扭矩：1055N.m）检查前副车架与下摆臂连接螺栓（后部4颗螺栓）（比赛扭矩：72.55N.m）检查后副车架与车身连接螺栓（左右各2个，共4颗）（比赛扭矩：72.55N.m）检查后下摆臂与车身连接螺栓（左右各2个，共4颗）（比赛扭矩：70+5N.m）四更换左前转向器外拉杆带球头总成、左前横向稳定杆衬套（19分）车轮的拆卸口未按交叉对角顺序松开车
4、轮螺栓的，扣1分。1拆卸左前转向器外拉杆带球头总成口使用榔头敲击，未使用拉拔器取下外拉杆带球头总成的，扣3分。口损坏外拉杆带球头总成螺纹的，扣3分。口拆卸中损坏防尘套的，扣3分。口未正确拆下左前转向器外拉杆带球头总成，扣5分。5安装左前转向器外拉杆带球头总成口未按规定扭矩（50Nm）紧固外拉杆带球头总成转向节锁紧螺母的，扣分4分。口未提出更换新开口销的，扣2分。口安装中，造成防尘套损坏的，扣3分。5拆卸左前横向稳定杆衬套口未交替分2-3次拆下左前横向稳定杆衬套螺栓，扣1分。口未正确拆下左前横向稳定杆衬套，扣3分。3安装左前横向稳定杆衬套口未进行型号比对，扣1分。口安装方向错误，扣3分。口安装后
5、未与固定支架对齐，扣1分。口固定螺栓未用标准力矩拧紧（233N.m）,扣2分。5五车轮动平衡（13分）安装车轮到平衡机上口未拿锥体于车轮中心孔比对，直接安装扣2分。口锥体锥面放置方向错误扣1分。2口没有使车轮中心孔贴合于锥体锥面上，造成车轮偏心安装，扣1分。口锁紧手柄与轮胎之间安装松动的，扣1分。2车轮动平衡口测量模式没选择或选择错误扣2分。2粘贴平衡铅块及复检口没有去掉已有的平衡块，直接进行轮胎平衡的，扣1分。口平衡块粘贴模式选择错误扣1分。口没有清洁粘贴位置扣1分。口没有复检的扣1分。3从动平衡机上卸下车轮口没有等车轮停止，即拆下车轮的，扣2分。2车轮的安装口未预带轮胎螺栓3圈以上的，未交

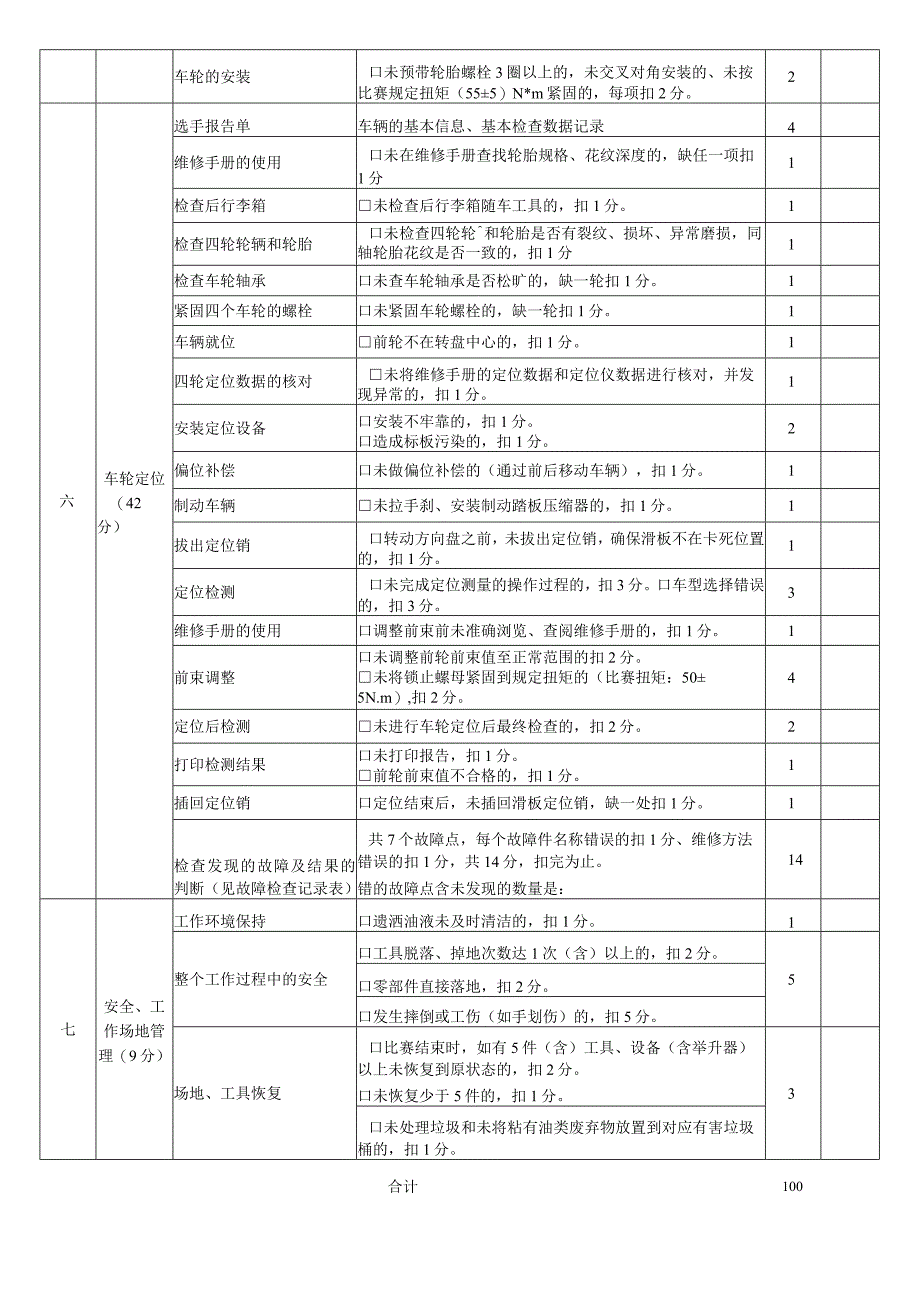

6、叉对角安装的、未按比赛规定扭矩（555）N*m紧固的，每项扣2分。2六车轮定位（42分）选手报告单车辆的基本信息、基本检查数据记录4维修手册的使用口未在维修手册查找轮胎规格、花纹深度的，缺任一项扣1分1检查后行李箱未检查后行李箱随车工具的，扣1分。1检查四轮轮辆和轮胎口未检查四轮轮和轮胎是否有裂纹、损坏、异常磨损，同轴轮胎花纹是否一致的，扣1分1检查车轮轴承口未查车轮轴承是否松旷的，缺一轮扣1分。1紧固四个车轮的螺栓口未紧固车轮螺栓的，缺一轮扣1分。1车辆就位前轮不在转盘中心的，扣1分。1四轮定位数据的核对未将维修手册的定位数据和定位仪数据进行核对，并发现异常的，扣1分。1安装定位设备口安装不
7、牢靠的，扣1分。口造成标板污染的，扣1分。2偏位补偿口未做偏位补偿的（通过前后移动车辆），扣1分。1制动车辆未拉手刹、安装制动踏板压缩器的，扣1分。1拔出定位销口转动方向盘之前，未拔出定位销，确保滑板不在卡死位置的，扣1分。1定位检测口未完成定位测量的操作过程的，扣3分。口车型选择错误的，扣3分。3维修手册的使用口调整前束前未准确浏览、查阅维修手册的，扣1分。1前束调整口未调整前轮前束值至正常范围的扣2分。未将锁止螺母紧固到规定扭矩的（比赛扭矩：505N.m）,扣2分。4定位后检测未进行车轮定位后最终检查的，扣2分。2打印检测结果口未打印报告，扣1分。前轮前束值不合格的，扣1分。1插回定位销口
8、定位结束后，未插回滑板定位销，缺一处扣1分。1检查发现的故障及结果的判断（见故障检查记录表）共7个故障点，每个故障件名称错误的扣1分、维修方法错误的扣1分，共14分，扣完为止。错的故障点含未发现的数量是：14七安全、工作场地管理（9分）工作环境保持口遗洒油液未及时清洁的，扣1分。1整个工作过程中的安全口工具脱落、掉地次数达1次（含）以上的，扣2分。5口零部件直接落地，扣2分。口发生摔倒或工伤（如手划伤）的，扣5分。场地、工具恢复口比赛结束时，如有5件（含）工具、设备（含举升器）以上未恢复到原状态的，扣2分。口未恢复少于5件的，扣1分。3口未处理垃圾和未将粘有油类废弃物放置到对应有害垃圾桶的，扣1分。合计100
