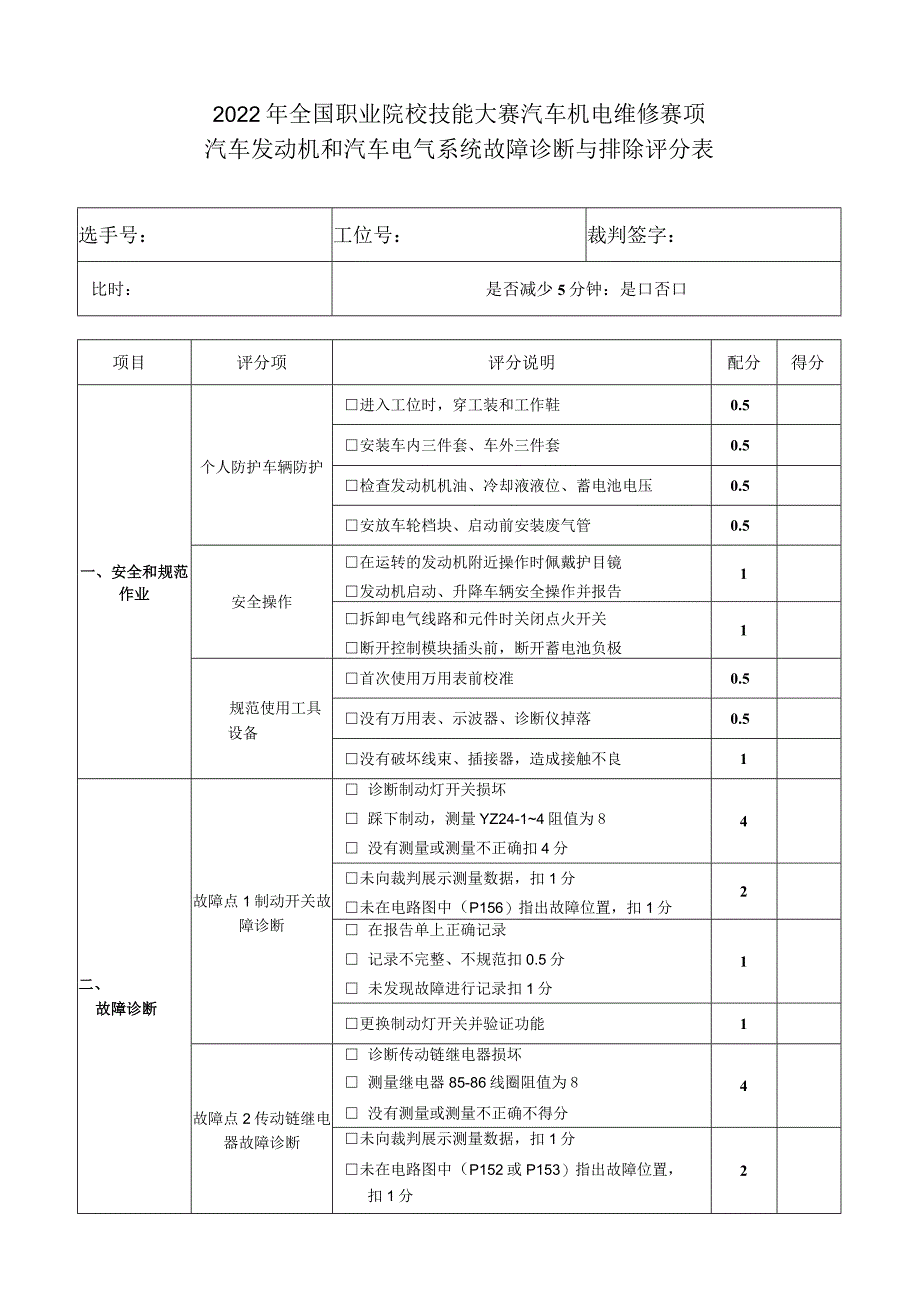

职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx_第1页
第1页 / 共4页

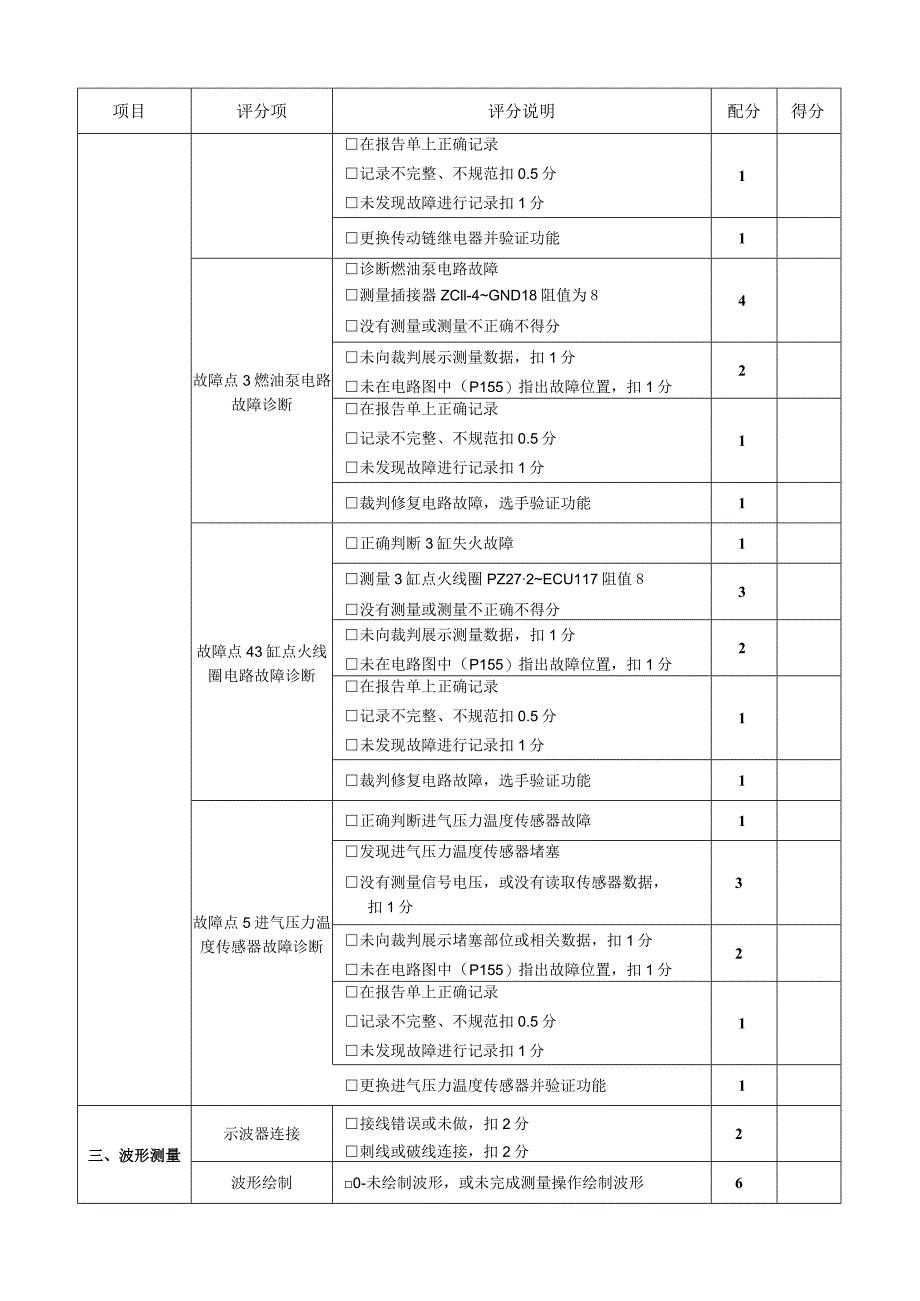

职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx_第2页
第2页 / 共4页

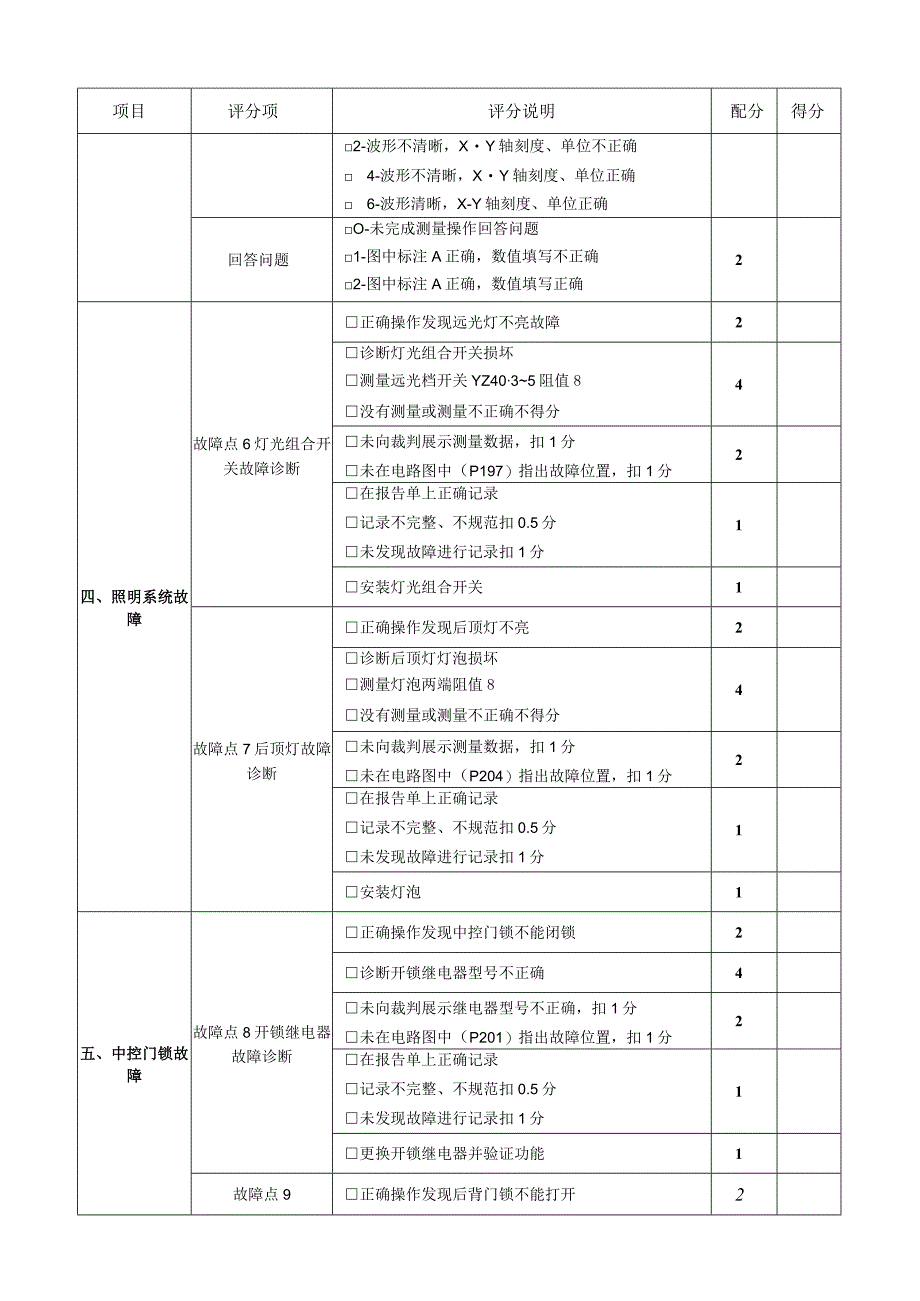

职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx_第3页
第3页 / 共4页
职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx》由会员分享,可在线阅读,更多相关《职业院校技能大赛任务3:汽车发动机和汽车电气系统故障诊断与排除项目评分表.docx(4页珍藏版)》请在第壹文秘上搜索。

1、2022年全国职业院校技能大赛汽车机电维修赛项汽车发动机和汽车电气系统故障诊断与排除评分表选手号:工位号:裁判签字:比时:是否减少5分钟:是口否口项目评分项评分说明配分得分一、安全和规范作业个人防护车辆防护进入工位时,穿工装和工作鞋0.5安装车内三件套、车外三件套0.5检查发动机机油、冷却液液位、蓄电池电压0.5安放车轮档块、启动前安装废气管0.5安全操作在运转的发动机附近操作时佩戴护目镜发动机启动、升降车辆安全操作并报告1拆卸电气线路和元件时关闭点火开关断开控制模块插头前,断开蓄电池负极1规范使用工具设备首次使用万用表前校准0.5没有万用表、示波器、诊断仪掉落0.5没有破坏线束、插接器,造成

2、接触不良1二、故障诊断故障点1制动开关故障诊断 诊断制动灯开关损坏 踩下制动,测量YZ24-14阻值为8 没有测量或测量不正确扣4分4未向裁判展示测量数据,扣1分未在电路图中(P156)指出故障位置,扣1分2 在报告单上正确记录 记录不完整、不规范扣0.5分 未发现故障进行记录扣1分1更换制动灯开关并验证功能1故障点2传动链继电器故障诊断 诊断传动链继电器损坏 测量继电器85-86线圈阻值为8 没有测量或测量不正确不得分4未向裁判展示测量数据,扣1分未在电路图中(P152或P153)指出故障位置,扣1分2项目评分项评分说明配分得分在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录

3、扣1分1更换传动链继电器并验证功能1故障点3燃油泵电路故障诊断诊断燃油泵电路故障测量插接器ZCll-4GND18阻值为8没有测量或测量不正确不得分4未向裁判展示测量数据,扣1分未在电路图中(P155)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1裁判修复电路故障,选手验证功能1故障点43缸点火线圈电路故障诊断正确判断3缸失火故障1测量3缸点火线圈PZ272ECU117阻值8没有测量或测量不正确不得分3未向裁判展示测量数据,扣1分未在电路图中(P155)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1裁

4、判修复电路故障,选手验证功能1故障点5进气压力温度传感器故障诊断正确判断进气压力温度传感器故障1发现进气压力温度传感器堵塞没有测量信号电压,或没有读取传感器数据,扣1分3未向裁判展示堵塞部位或相关数据,扣1分未在电路图中(P155)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1更换进气压力温度传感器并验证功能1三、波形测量示波器连接接线错误或未做,扣2分刺线或破线连接,扣2分2波形绘制0-未绘制波形,或未完成测量操作绘制波形6项目评分项评分说明配分得分2-波形不清晰,XY轴刻度、单位不正确 4-波形不清晰,XY轴刻度、单位正确 6-波形清晰,X-

5、Y轴刻度、单位正确回答问题O-未完成测量操作回答问题1-图中标注A正确,数值填写不正确2-图中标注A正确,数值填写正确2四、照明系统故障故障点6灯光组合开关故障诊断正确操作发现远光灯不亮故障2诊断灯光组合开关损坏测量远光档开关YZ4035阻值8没有测量或测量不正确不得分4未向裁判展示测量数据,扣1分未在电路图中(P197)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1安装灯光组合开关1故障点7后顶灯故障诊断正确操作发现后顶灯不亮2诊断后顶灯灯泡损坏测量灯泡两端阻值8没有测量或测量不正确不得分4未向裁判展示测量数据,扣1分未在电路图中(P204)指

6、出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1安装灯泡1五、中控门锁故障故障点8开锁继电器故障诊断正确操作发现中控门锁不能闭锁2诊断开锁继电器型号不正确4未向裁判展示继电器型号不正确,扣1分未在电路图中(P201)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1更换开锁继电器并验证功能1故障点9正确操作发现后背门锁不能打开2项目评分项评分说明配分得分后背门锁保险故障诊断 诊断H)8保险(IoA)断路 测量R)8保险两端阻值8 未目视判断,未测量或测量不正确不得分4未向裁判展示目视判断或测量数据,扣I分未在电路图中(P200)指出故障位置,扣1分2在报告单上正确记录记录不完整、不规范扣0.5分未发现故障进行记录扣1分1更换H)8保险并验证功能1六、恢复和整理恢复车辆清除故障码0.5所有螺栓按规定扭矩上紧(报出安装扭矩)进气压力温度传感器螺栓10+lN.m蓄电池负极螺母6lN.m0.50-未恢复车辆0.5-恢复车辆,未清洁、不规范1-清洁、规范恢复车辆1整理工具0-未整理工具0.5-整理工具,未清洁、不规范1-清洁、规范整理工具设备1和场地保持场地清洁0.5分类丢弃垃圾0.5100
