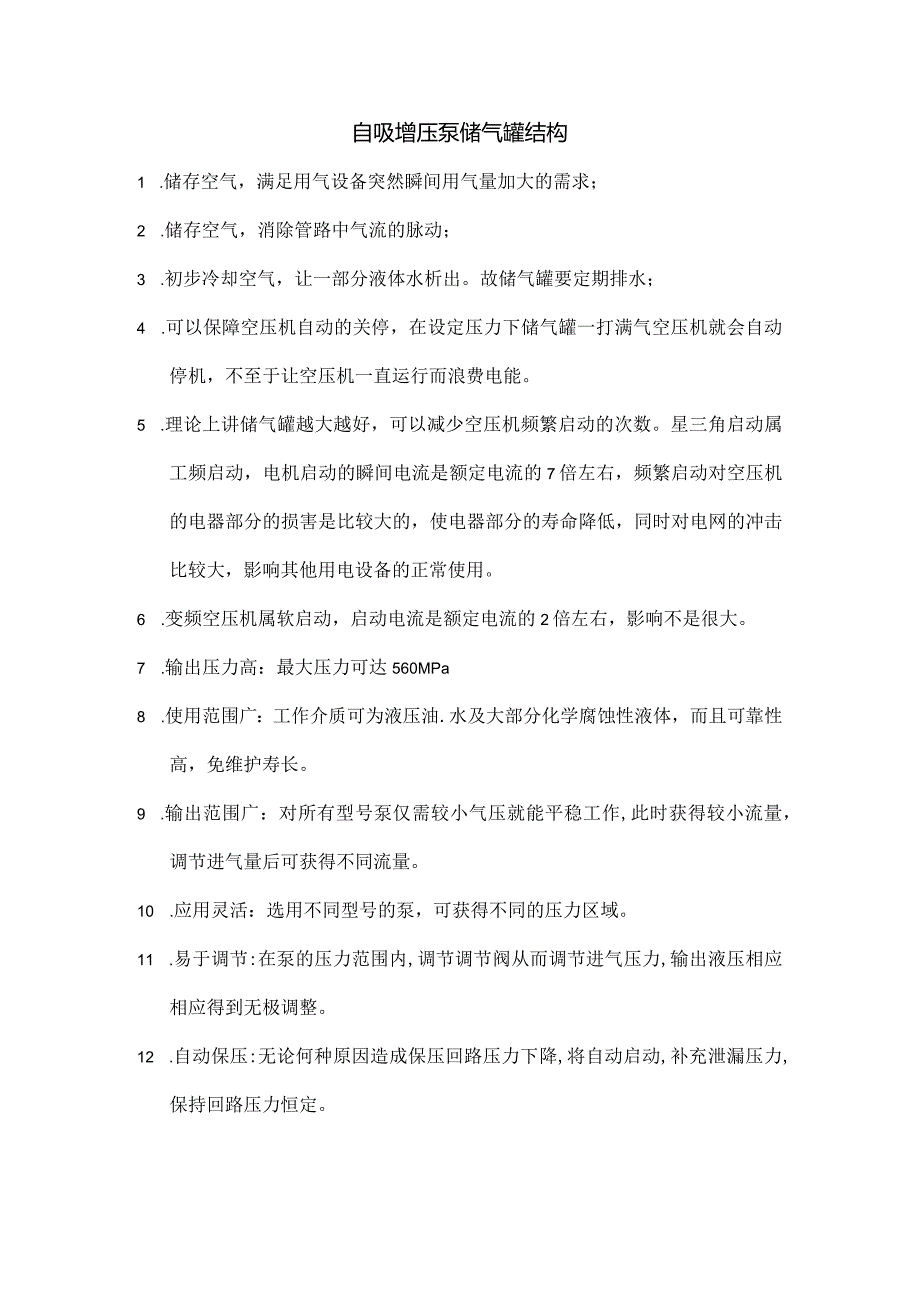

1、自吸增压泵储气罐结构1 .储存空气，满足用气设备突然瞬间用气量加大的需求；2 .储存空气，消除管路中气流的脉动；3 .初步冷却空气，让一部分液体水析出。故储气罐要定期排水；4 .可以保障空压机自动的关停，在设定压力下储气罐一打满气空压机就会自动停机，不至于让空压机一直运行而浪费电能。5 .理论上讲储气罐越大越好，可以减少空压机频繁启动的次数。星三角启动属工频启动，电机启动的瞬间电流是额定电流的7倍左右，频繁启动对空压机的电器部分的损害是比较大的，使电器部分的寿命降低，同时对电网的冲击比较大，影响其他用电设备的正常使用。6 .变频空压机属软启动，启动电流是额定电流的2倍左右，影响不是很大。7 .

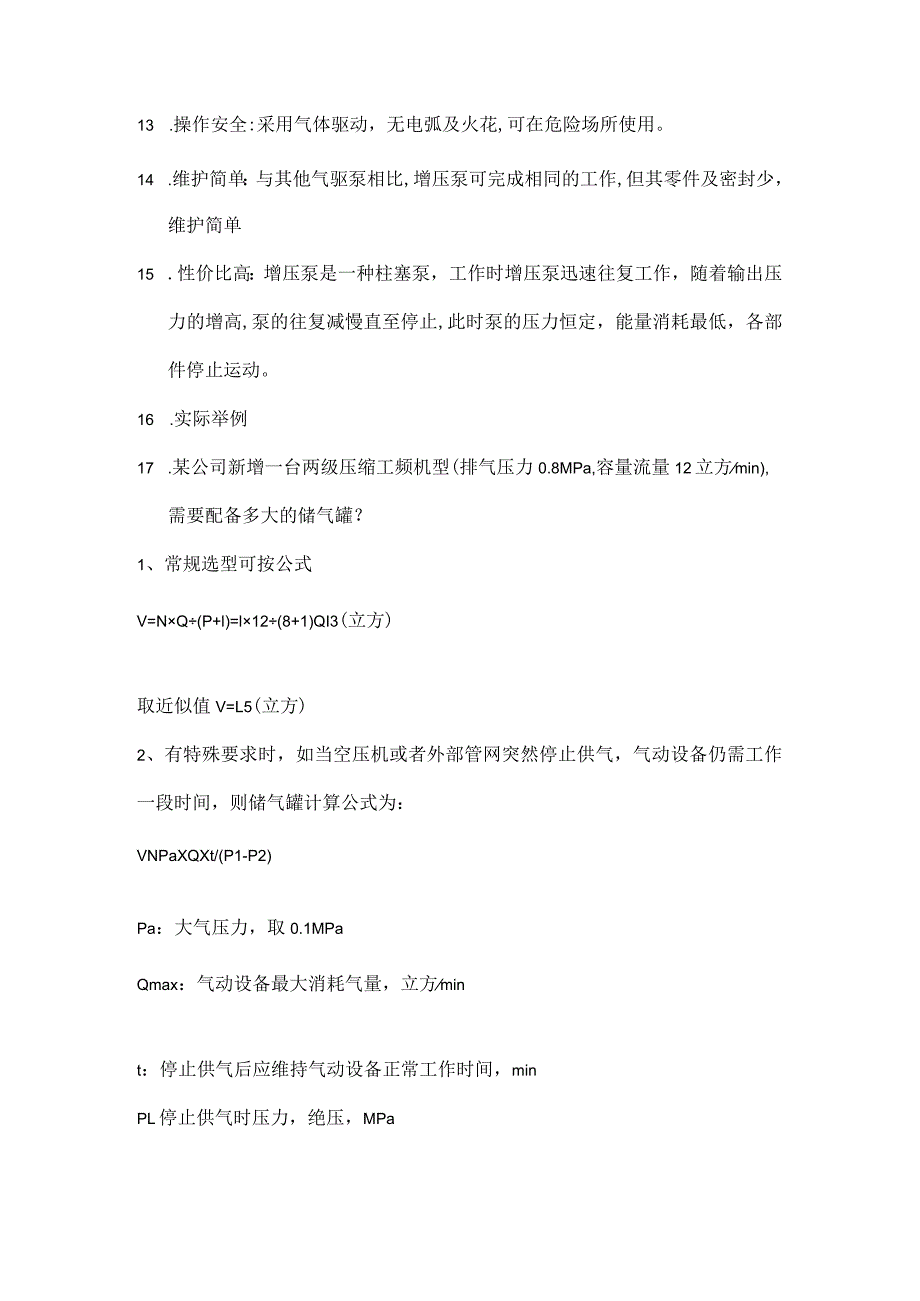

2、输出压力高：最大压力可达560MPa8 .使用范围广：工作介质可为液压油.水及大部分化学腐蚀性液体，而且可靠性高，免维护寿长。9 .输出范围广：对所有型号泵仅需较小气压就能平稳工作,此时获得较小流量，调节进气量后可获得不同流量。10 .应用灵活：选用不同型号的泵，可获得不同的压力区域。11 .易于调节:在泵的压力范围内,调节调节阀从而调节进气压力,输出液压相应相应得到无极调整。12 .自动保压:无论何种原因造成保压回路压力下降,将自动启动,补充泄漏压力,保持回路压力恒定。13 .操作安全:采用气体驱动，无电弧及火花,可在危险场所使用。14 .维护简单：与其他气驱泵相比,增压泵可完成相同的工作,

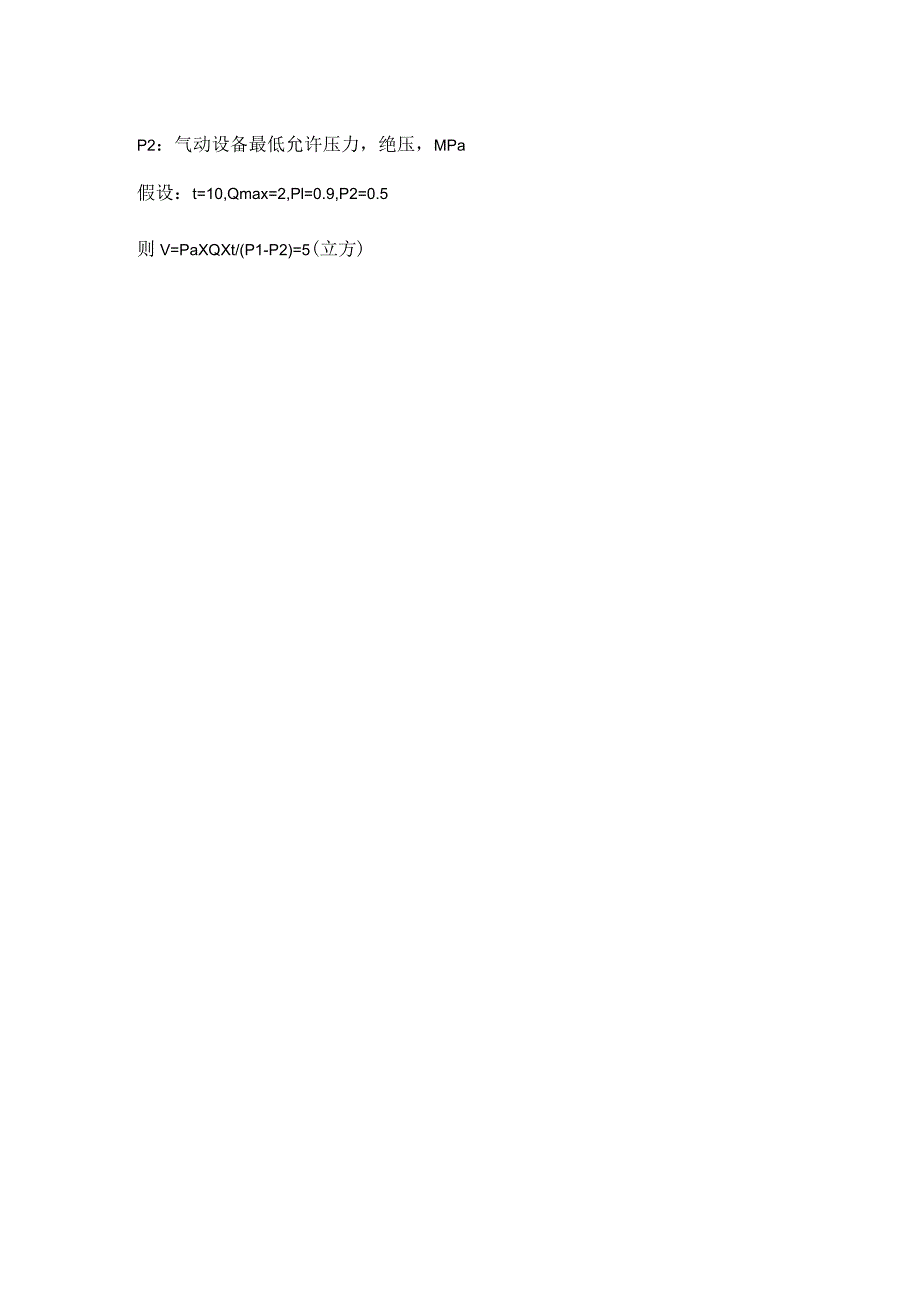

3、但其零件及密封少，维护简单15 .性价比高：增压泵是一种柱塞泵，工作时增压泵迅速往复工作，随着输出压力的增高,泵的往复减慢直至停止,此时泵的压力恒定，能量消耗最低，各部件停止运动。16 .实际举例17 .某公司新增一台两级压缩工频机型(排气压力0.8MPa,容量流量12立方min),需要配备多大的储气罐？1、常规选型可按公式V=NQ(P+l)=l12(8+1)QI3(立方)取近似值V=L5(立方)2、有特殊要求时，如当空压机或者外部管网突然停止供气，气动设备仍需工作一段时间，则储气罐计算公式为：VNPaXQXt/(P1-P2)Pa：大气压力，取0.1MPaQmax：气动设备最大消耗气量，立方mint：停止供气后应维持气动设备正常工作时间，minPL停止供气时压力，绝压，MPaP2：气动设备最低允许压力，绝压，MPa假设：t=10,Qmax=2,Pl=0.9,P2=0.5则V=PaXQXt/(P1-P2)=5(立方)
