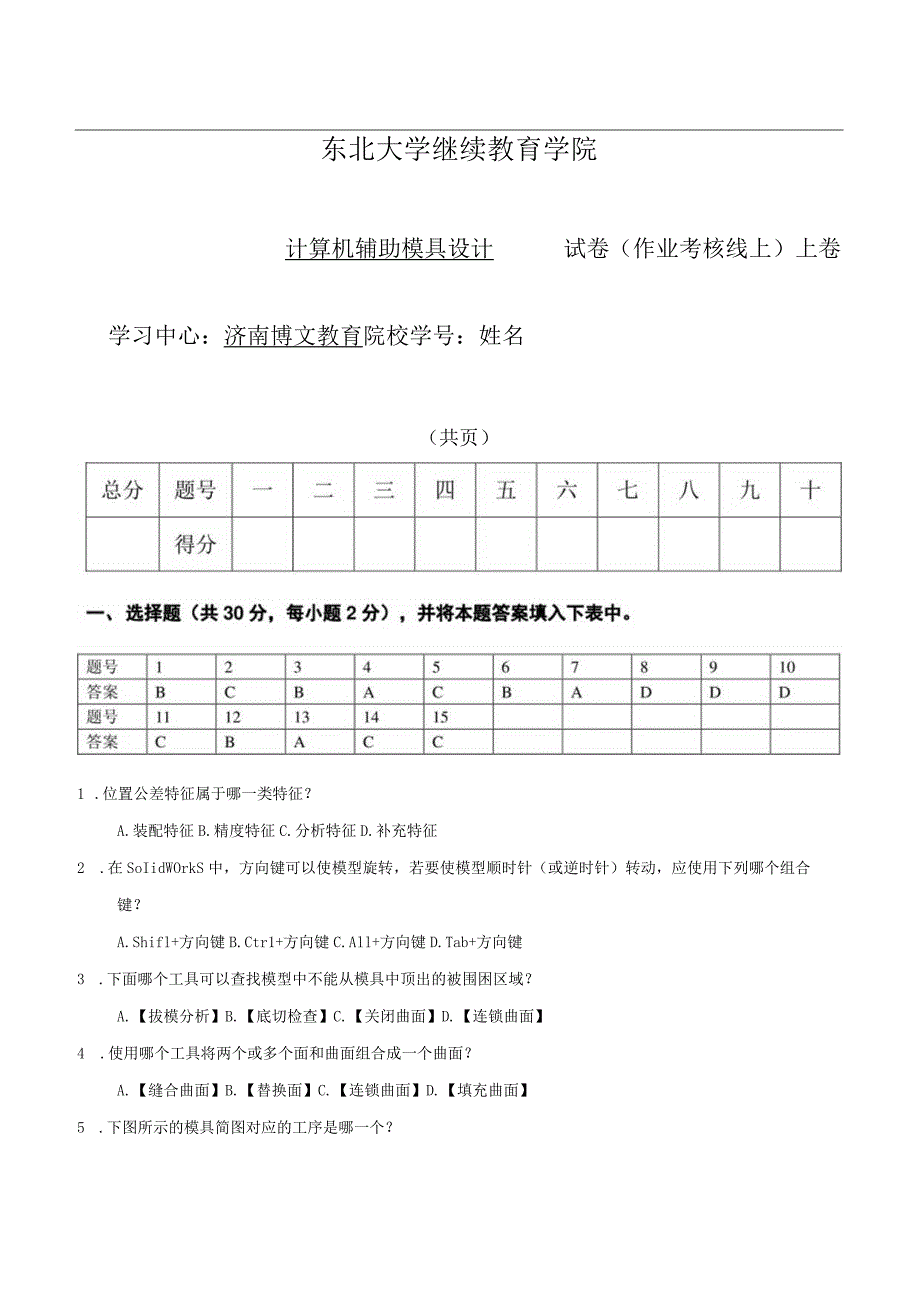

1、东北大学继续教育学院计算机辅助模具设计试卷（作业考核线上）上卷学习中心：济南博文教育院校学号：姓名（共页）1 .位置公差特征属于哪一类特征？A.装配特征B.精度特征C.分析特征D.补充特征2 .在SoIidWOrkS中，方向键可以使模型旋转，若要使模型顺时针（或逆时针）转动，应使用下列哪个组合键？A.Shifl+方向键B.Ctr1+方向键C.All+方向键D.Tab+方向键3 .下面哪个工具可以查找模型中不能从模具中顶出的被围困区域？A.【拔模分析】B.【底切检查】C.【关闭曲面】D.【连锁曲面】4 .使用哪个工具将两个或多个面和曲面组合成一个曲面？A.【缝合曲面】B.【替换面】C.【连锁曲面

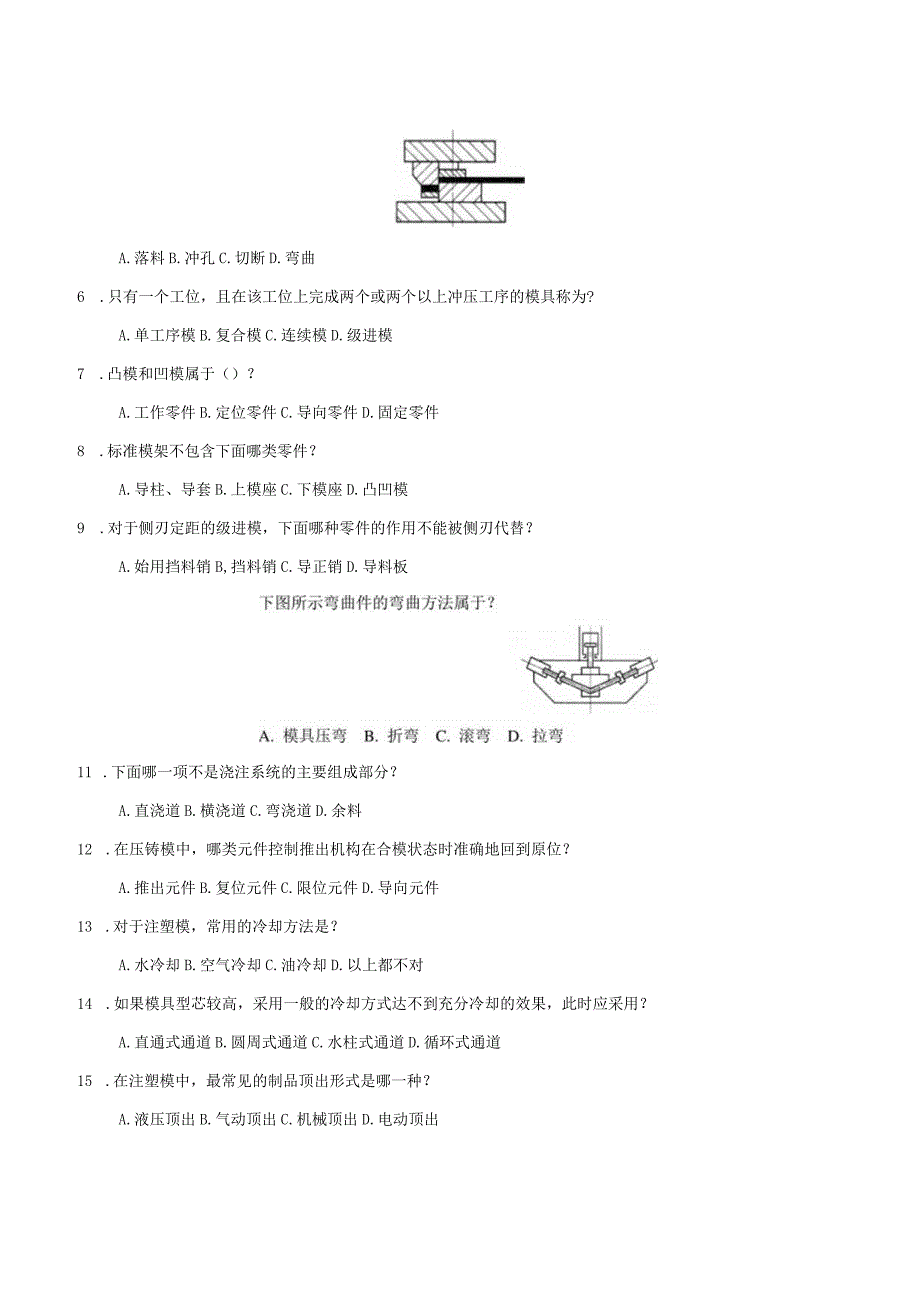

2、】D.【填充曲面】5 .下图所示的模具简图对应的工序是哪一个？A.落料B.冲孔C.切断D.弯曲6 .只有一个工位，且在该工位上完成两个或两个以上冲压工序的模具称为?A.单工序模B.复合模C.连续模D.级进模7 .凸模和凹模属于（）？A.工作零件B.定位零件C.导向零件D.固定零件8 .标准模架不包含下面哪类零件？A.导柱、导套B.上模座C.下模座D.凸凹模9 .对于侧刃定距的级进模，下面哪种零件的作用不能被侧刃代替？A.始用挡料销B,挡料销C.导正销D.导料板11 .下面哪一项不是浇注系统的主要组成部分？A.直浇道B.横浇道C.弯浇道D.余料12 .在压铸模中，哪类元件控制推出机构在合模状态时

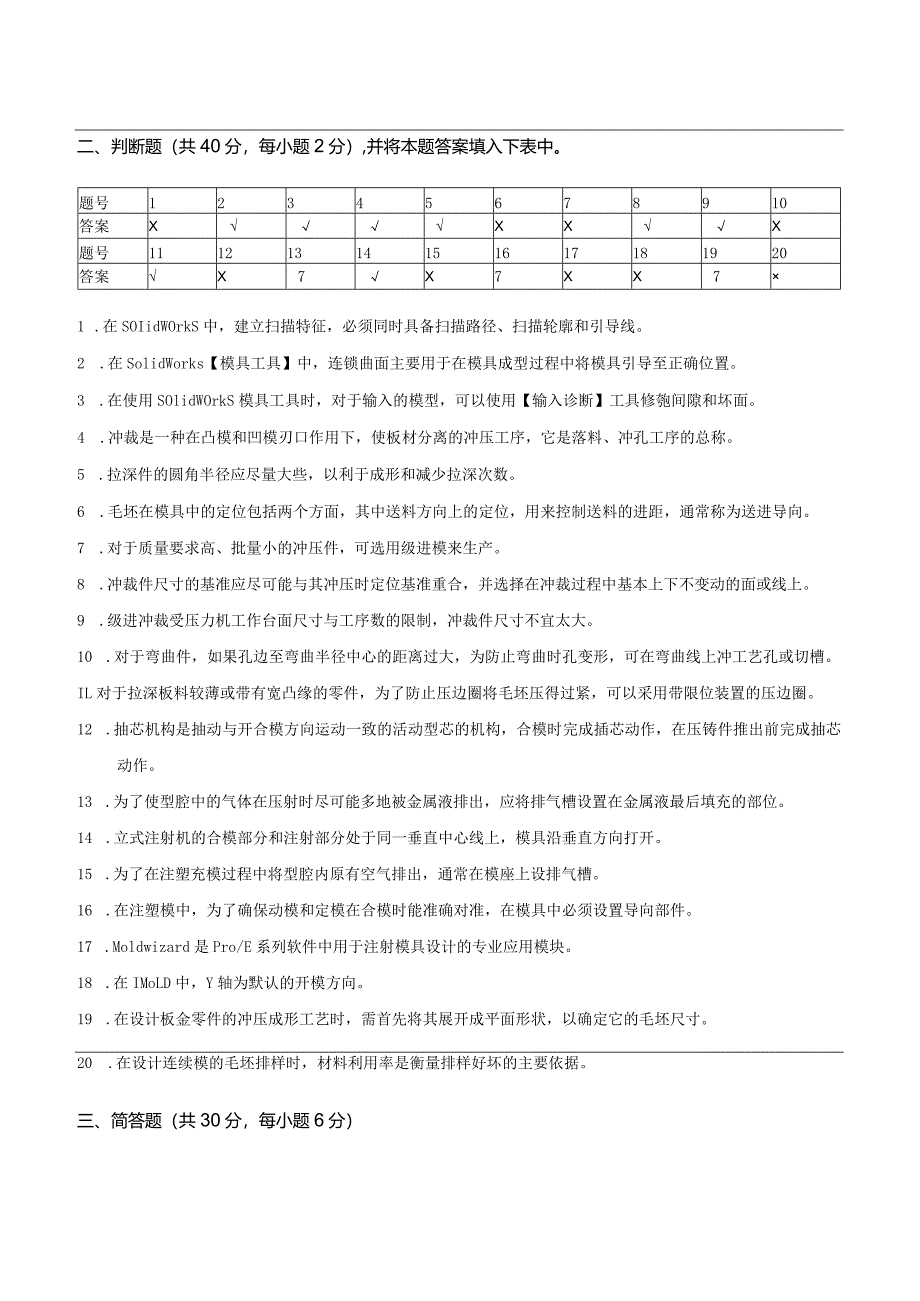

3、准确地回到原位？A.推出元件B.复位元件C.限位元件D.导向元件13 .对于注塑模，常用的冷却方法是？A.水冷却B.空气冷却C.油冷却D.以上都不对14 .如果模具型芯较高，采用一般的冷却方式达不到充分冷却的效果，此时应采用？A.直通式通道B.圆周式通道C.水柱式通道D.循环式通道15 .在注塑模中，最常见的制品顶出形式是哪一种？A.液压顶出B.气动顶出C.机械顶出D.电动顶出二、判断题（共40分，每小题2分）,并将本题答案填入下表中。题号12345678910答案XXXX题号11121314151617181920答案X7X7XX71 .在SOIidWOrkS中，建立扫描特征，必须同时具备扫
4、描路径、扫描轮廓和引导线。2 .在SolidWorks【模具工具】中，连锁曲面主要用于在模具成型过程中将模具引导至正确位置。3 .在使用SOlidWOrkS模具工具时，对于输入的模型，可以使用【输入诊断】工具修匏间隙和坏面。4 .冲裁是一种在凸模和凹模刃口作用下，使板材分离的冲压工序，它是落料、冲孔工序的总称。5 .拉深件的圆角半径应尽量大些，以利于成形和减少拉深次数。6 .毛坯在模具中的定位包括两个方面，其中送料方向上的定位，用来控制送料的进距，通常称为送进导向。7 .对于质量要求高、批量小的冲压件，可选用级进模来生产。8 .冲裁件尺寸的基准应尽可能与其冲压时定位基准重合，并选择在冲裁过程中
5、基本上下不变动的面或线上。9 .级进冲裁受压力机工作台面尺寸与工序数的限制，冲裁件尺寸不宜太大。10 .对于弯曲件，如果孔边至弯曲半径中心的距离过大，为防止弯曲时孔变形，可在弯曲线上冲工艺孔或切槽。IL对于拉深板料较薄或带有宽凸缘的零件，为了防止压边圈将毛坯压得过紧，可以采用带限位装置的压边圈。12 .抽芯机构是抽动与开合模方向运动一致的活动型芯的机构，合模时完成插芯动作，在压铸件推出前完成抽芯动作。13 .为了使型腔中的气体在压射时尽可能多地被金属液排出，应将排气槽设置在金属液最后填充的部位。14 .立式注射机的合模部分和注射部分处于同一垂直中心线上，模具沿垂直方向打开。15 .为了在注塑充
6、模过程中将型腔内原有空气排出，通常在模座上设排气槽。16 .在注塑模中，为了确保动模和定模在合模时能准确对准，在模具中必须设置导向部件。17 .Moldwizard是Pro/E系列软件中用于注射模具设计的专业应用模块。18 .在IMoLD中，Y轴为默认的开模方向。19 .在设计板金零件的冲压成形工艺时，需首先将其展开成平面形状，以确定它的毛坯尺寸。20 .在设计连续模的毛坯排样时，材料利用率是衡量排样好坏的主要依据。三、简答题（共30分，每小题6分）1 .单工序模、复合模和连续模分别适用于什么场合？答：单工序模-每道工序只完成一种加工，如或冲孔、或落料、或折弯等等；复合模一-每道工序能完成两种
7、或两种以上的加工，如冲孔落料模具、落料整型折弯模等;而连续模-也称级进模，是指产品的各道工序在模具上分道完成，容易实现生产自动化。2 .全长导向结构的小孔冲模有什么特点？答：导向精度高：这副模具的导柱不但在上、下模座之间进行导向，而且对卸料板也导向；凸模全长导向：一般冲小孔的凸模都采用局部导向的结构，凸模护套是常用的元件；在所冲孔周围先对材料加压：凸模护套突出于卸料板，冲孔时，卸料板不接触材料。3 .拉深件的结构工艺性遵循什么原则？答：拉深件的形状：简单、对称，对应R相等尽量避免半敞开及非对称的空心件，否则应设计成对称组合的拉深，然后剖开。4 .在压铸模中，成型零件采用镶拼式结构具有什么优缺点？答：（1）一个镶块上只宜布置一个型腔（2）一模多腔生产不同种类压铸件的模具（3）镶块没有调整的余地5 .在注塑模中，浇口位置的选择应注意哪些问题？答：1.尽量缩短熔料的流动距离。6 .浇口应开设在塑件壁厚最大处。7 .必须尽量减少熔接痕。8 .应有利于注塑模具型腔中气体排出。9 .考虑分子定向影响。10 避免产生喷射和蠕动。11 浇口处避免弯曲和受冲击载荷。12 注意对塑件外观质量的影响。
