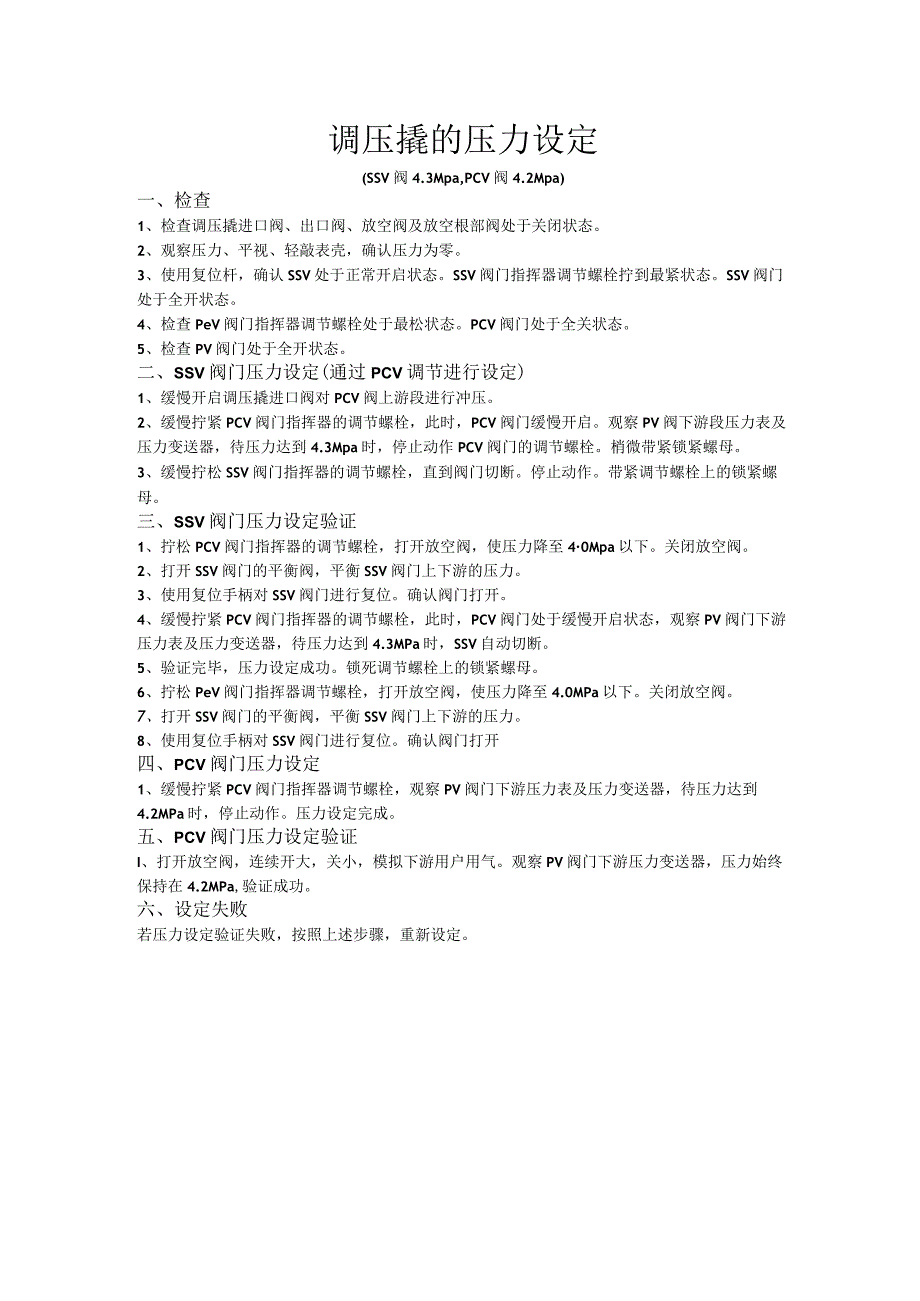

1、调压撬的压力设定(SSV阀4.3Mpa,PCV阀4.2Mpa)一、检查1、检查调压撬进口阀、出口阀、放空阀及放空根部阀处于关闭状态。2、观察压力、平视、轻敲表壳,确认压力为零。3、使用复位杆,确认SSV处于正常开启状态。SSV阀门指挥器调节螺栓拧到最紧状态。SSV阀门处于全开状态。4、检查PeV阀门指挥器调节螺栓处于最松状态。PCV阀门处于全关状态。5、检查PV阀门处于全开状态。二、SSV阀门压力设定(通过PCV调节进行设定)1、缓慢开启调压撬进口阀对PCV阀上游段进行冲压。2、缓慢拧紧PCV阀门指挥器的调节螺栓,此时,PCV阀门缓慢开启。观察PV阀下游段压力表及压力变送器,待压力达到4.3M

2、pa时,停止动作PCV阀门的调节螺栓。梢微带紧锁紧螺母。3、缓慢拧松SSV阀门指挥器的调节螺栓,直到阀门切断。停止动作。带紧调节螺栓上的锁紧螺母。三、SSV阀门压力设定验证1、拧松PCV阀门指挥器的调节螺栓,打开放空阀,使压力降至40Mpa以下。关闭放空阀。2、打开SSV阀门的平衡阀,平衡SSV阀门上下游的压力。3、使用复位手柄对SSV阀门进行复位。确认阀门打开。4、缓慢拧紧PCV阀门指挥器的调节螺栓,此时,PCV阀门处于缓慢开启状态,观察PV阀门下游压力表及压力变送器,待压力达到4.3MPa时,SSV自动切断。5、验证完毕,压力设定成功。锁死调节螺栓上的锁紧螺母。6、拧松PeV阀门指挥器调节螺栓,打开放空阀,使压力降至4.0MPa以下。关闭放空阀。7、打开SSV阀门的平衡阀,平衡SSV阀门上下游的压力。8、使用复位手柄对SSV阀门进行复位。确认阀门打开四、PCV阀门压力设定1、缓慢拧紧PCV阀门指挥器调节螺栓,观察PV阀门下游压力表及压力变送器,待压力达到4.2MPa时,停止动作。压力设定完成。五、PCV阀门压力设定验证I、打开放空阀,连续开大,关小,模拟下游用户用气。观察PV阀门下游压力变送器,压力始终保持在4.2MPa,验证成功。六、设定失败若压力设定验证失败,按照上述步骤,重新设定。
