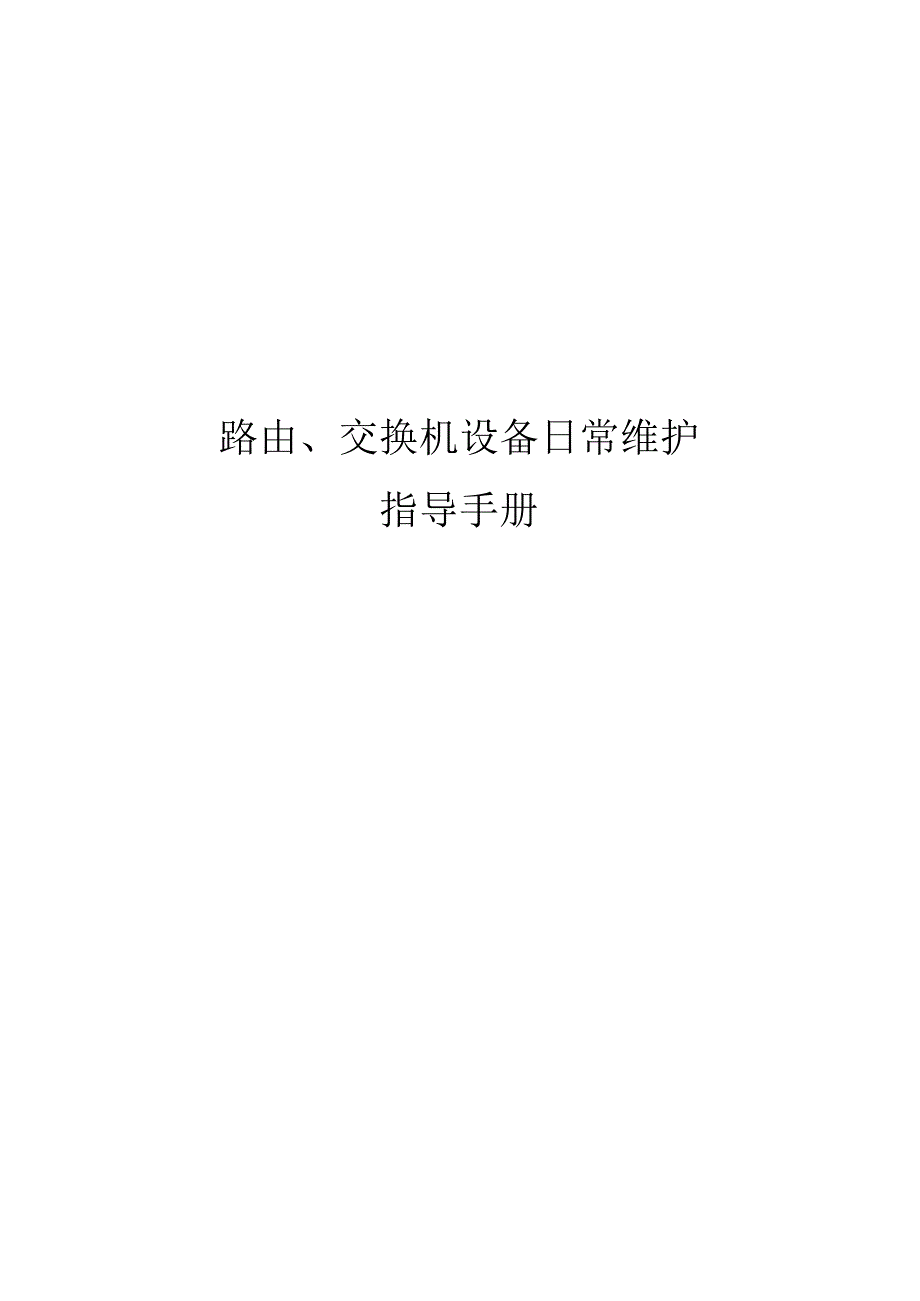

《路由、交换机设备日常维护指导手册.docx》由会员分享，可在线阅读，更多相关《路由、交换机设备日常维护指导手册.docx（7页珍藏版）》请在第壹文秘上搜索。

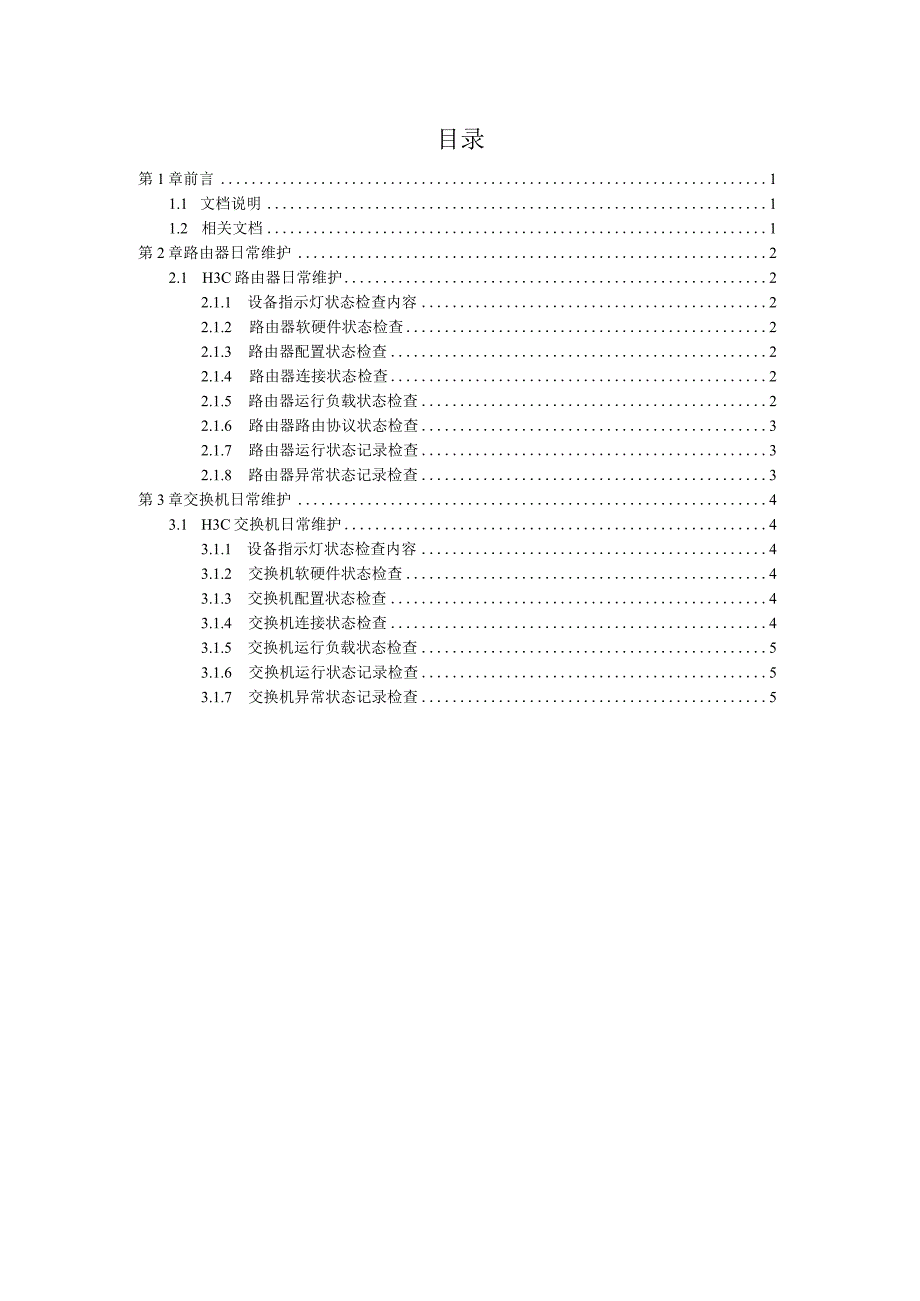

1、路由、交换机设备日常维护指导手册目录第1章前言11.1 文档说明11.2 相关文档1第2章路由器日常维护22.1 H3C路由器日常维护22.1.1 设备指示灯状态检查内容22.1.2 路由器软硬件状态检查22.1.3 路由器配置状态检查22.1.4 路由器连接状态检查22.1.5 路由器运行负载状态检查22.1.6 路由器路由协议状态检查32.1.7 路由器运行状态记录检查32.1.8 路由器异常状态记录检查3第3章交换机日常维护43.1 H3C交换机日常维护43.1.1 设备指示灯状态检查内容43.1.2 交换机软硬件状态检查43.1.3 交换机配置状态检查43.1.4 交换机连接状态检查4
2、3.1.5 交换机运行负载状态检查53.1.6 交换机运行状态记录检查53.1.7 交换机异常状态记录检查5第1早前百1.1 文档说明本文档内容基于H3CMSR系列路由器、H3C7500E、防火墙板卡等系列产品，涵盖了分行网络维护的以下内容：路由器、交换机、防火墙软硬件状态检查路由器、交换机配置状态检查 路由器、交换机连接状态检查 路由器、交换机运行负载状态检查 路由器路由协议状态检查路由器、交换机运行状态记录检查1.2 相关文档厂商配置手册/配置参考（详细见附件）第2章路由器日常维护2.1 H3C路由器日常维护2.1.1 设备指示灯状态检查内容通用检查方法，适用于所有的设备。检查步骤：在系统
3、正常运行时，检查并记录所有主要设备的指示灯状态，包括面板指示灯和主要线路指示灯状态和颜色。例行检查时，逐一检查核对各设备指示灯状态，发现异常，根据对网络的影响进行常规详细检查或应急流程。2.1.2 路由器软硬件状态检查 displayversion显示路由器的软件版本、硬件板卡信息、启动信息、所用IoS软件等内容。 displaydevicemanuinfo显示详细的硬件配置情况，包括硬件型号、版本、序列号、硬件当前状态等。2.1.3 路由器配置状态检查displaycurrent-configuration显示路由器当前软件配置情况2.1.4 路由器连接状态检查 displayipinter
4、facebrief显示路由器端口连接状态，包括物理端口的通断和IP层的通断。 displayndp/displayIldpneiH3C设备通过ndp协议发现路由器端口对端设备的连接信息，包括设备名称、设备型号、设备产品号、连接端口以及一些很有用的三层信息包括IP地址等。2.1.5 路由器运行负载状态检查 displaycu-usage观察路由器CPU的负载情况，包括5秒钟利用率、1分钟利用率、5分钟利用率以及各个进程占用CPU的情况。 displaymemory观察路由器内存的负载情况，包括内存总量、使用量、剩余量以及各个进程占用内存的情况。 displayinterface观察路由器端口的连
5、接状态、与端口相关的配置参数，以及端口负载负载情况，通过端口负载情况可以知道线路的负载情况。2.1.6 路由器路由协议状态检查 displayiprouting-table观察路由器上路由表内容，包括路由目标网段、下一跳、metric值、通过何种路由协议学到等。 disospfpeer观察运行同一AREA路由协议的邻居，包括邻居地址、连接端口、连接状态等。2.1.7 路由器运行状态记录检查displaylogbuffer观察路由器记录缓冲区的记录条目，为路由器突发事件分析提供资料。2.1.8 路由器异常状态记录检查disdiagnostic-information如果路由器近期运行曾出现过问题
6、，记录disdiagnostic-information信息存档备份，便于此后全面检查设备故障情况。第3章交换机日常维护3.1 H3C交换机日常维护3.1.1 设备指示灯状态检查内容通用检查方法，适用于所有的设备。检查步骤：在系统正常运行时，检查并记录所有主要设备的指示灯状态，包括面板指示灯和主要线路指示灯状态和颜色。例行检查时，逐一检查核对各设备指示灯状态，发现异常，根据对网络的影响进行常规详细检查或应急流程。3.1.2 交换机软硬件状态检查 displayversion显示交换机名称、软硬件版本、硬件板卡信息 displaydevice,displaydevicemanuinfo显示硬件配
7、置、运行情况，包括硬件类型、硬件产品号、硬件序列好、硬件当前状态等。3.1.3 交换机配置状态检查 displaycurrent-configuration显示交换机当前软件配置情况。 displayvlan显示交换机当前VLAN配置情况，包括VLAN名称、VLANIDVLAN状态和VLAN所属端口等内容。3.1.4 交换机连接状态检查 displayinterface显示交换机端口连接状态，包括端口状态、所属VLAN、端口类型、端口速率、端口双工等内容。 displayndpinterfaceport-listH3C设备通过其专有协议发现交换机端口对端设备的连接信息，包括设备名称、设备型号、
8、设备产品号、连接端口以及一些很有用的三层信息包括IP地址等。3.1.5 交换机运行负载状态检查 displaycpu观察交换机CPU的负载情况，包括5秒钟利用率、1分钟利用率、5分钟利用率以及各个进程占用CPU的情况。 displaymemory观察路由器内存的负载情况，包括内存总量、使用量、剩余量以及各个进程占用内存的情况。3.1.6 交换机运行状态记录检查displaylogbuffer观察交换机记录缓冲区的记录条目，为交换机突发事件分析提供资料。3.1.7 交换机异常状态记录检查displaydiagnostic-information如果交换机近期运行曾出现过问题，记录ShOWtech信息存档备份，便于此后全面检查设备故障情况。
