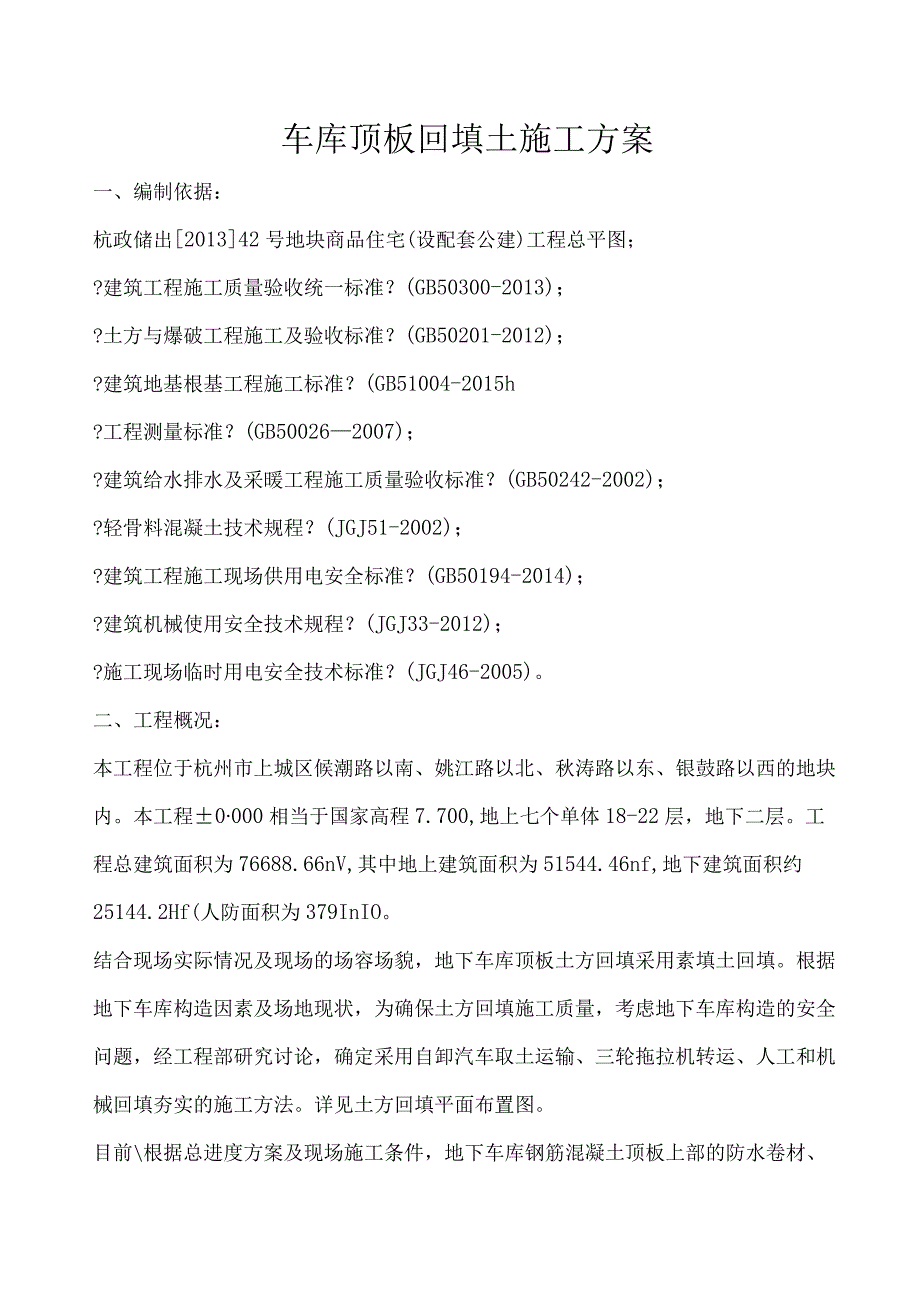

1、车库顶板回填土施工方案一、编制依据：杭政储出201342号地块商品住宅(设配套公建)工程总平图；?建筑工程施工质量验收统一标准？(GB50300-2013)；?土方与爆破工程施工及验收标准？(GB50201-2012)；?建筑地基根基工程施工标准？(GB51004-2015h?工程测量标准？(GB500262007)；?建筑给水排水及采暖工程施工质量验收标准？(GB50242-2002)；?轻骨料混凝土技术规程？(JGJ51-2002)；?建筑工程施工现场供用电安全标准？(GB50194-2014)；?建筑机械使用安全技术规程？(JGJ33-2012)；?施工现场临时用电安全技术标准？(JGJ
2、46-2005)。二、工程概况：本工程位于杭州市上城区候潮路以南、姚江路以北、秋涛路以东、银鼓路以西的地块内。本工程0000相当于国家高程7.700,地上七个单体18-22层，地下二层。工程总建筑面积为76688.66nV,其中地上建筑面积为51544.46nf,地下建筑面积约25144.2Hf(人防面积为379InIO。结合现场实际情况及现场的场容场貌，地下车库顶板土方回填采用素填土回填。根据地下车库构造因素及场地现状，为确保土方回填施工质量，考虑地下车库构造的安全问题，经工程部研究讨论，确定采用自卸汽车取土运输、三轮拖拉机转运、人工和机械回填夯实的施工方法。详见土方回填平面布置图。目前根据

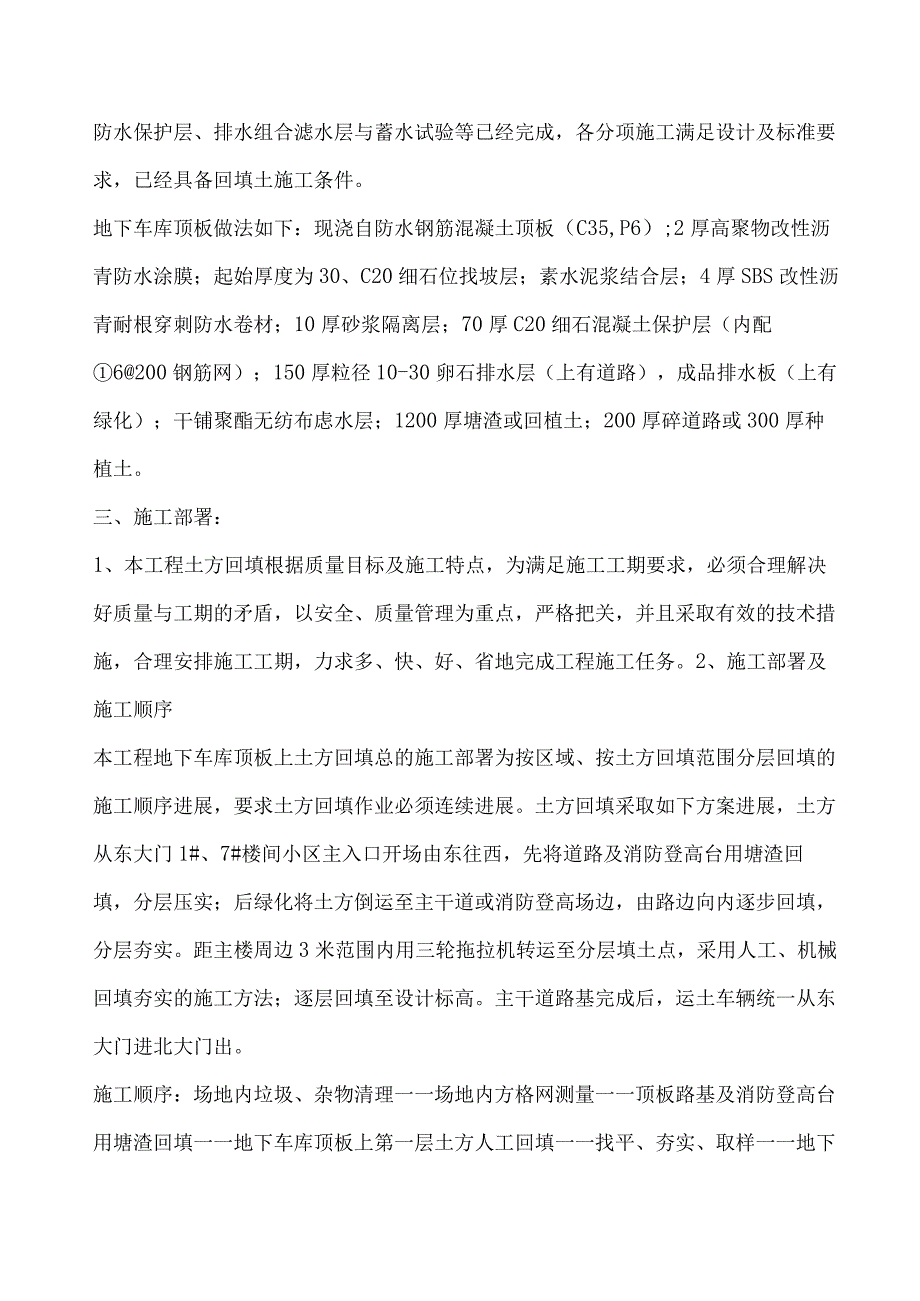

3、总进度方案及现场施工条件，地下车库钢筋混凝土顶板上部的防水卷材、防水保护层、排水组合滤水层与蓄水试验等已经完成，各分项施工满足设计及标准要求，已经具备回填土施工条件。地下车库顶板做法如下：现浇自防水钢筋混凝土顶板（C35,P6）;2厚高聚物改性沥青防水涂膜；起始厚度为30、C20细石位找坡层；素水泥浆结合层；4厚SBS改性沥青耐根穿刺防水卷材；10厚砂浆隔离层；70厚C20细石混凝土保护层（内配6200钢筋网）；150厚粒径10-30卵石排水层（上有道路），成品排水板（上有绿化）；干铺聚酯无纺布虑水层；1200厚塘渣或回植土；200厚碎道路或300厚种植土。三、施工部署：1、本工程土方回填根据
4、质量目标及施工特点，为满足施工工期要求，必须合理解决好质量与工期的矛盾，以安全、质量管理为重点，严格把关，并且采取有效的技术措施，合理安排施工工期，力求多、快、好、省地完成工程施工任务。2、施工部署及施工顺序本工程地下车库顶板上土方回填总的施工部署为按区域、按土方回填范围分层回填的施工顺序进展，要求土方回填作业必须连续进展。土方回填采取如下方案进展，土方从东大门1#、7#楼间小区主入口开场由东往西，先将道路及消防登高台用塘渣回填，分层压实；后绿化将土方倒运至主干道或消防登高场边，由路边向内逐步回填，分层夯实。距主楼周边3米范围内用三轮拖拉机转运至分层填土点，采用人工、机械回填夯实的施工方法；逐

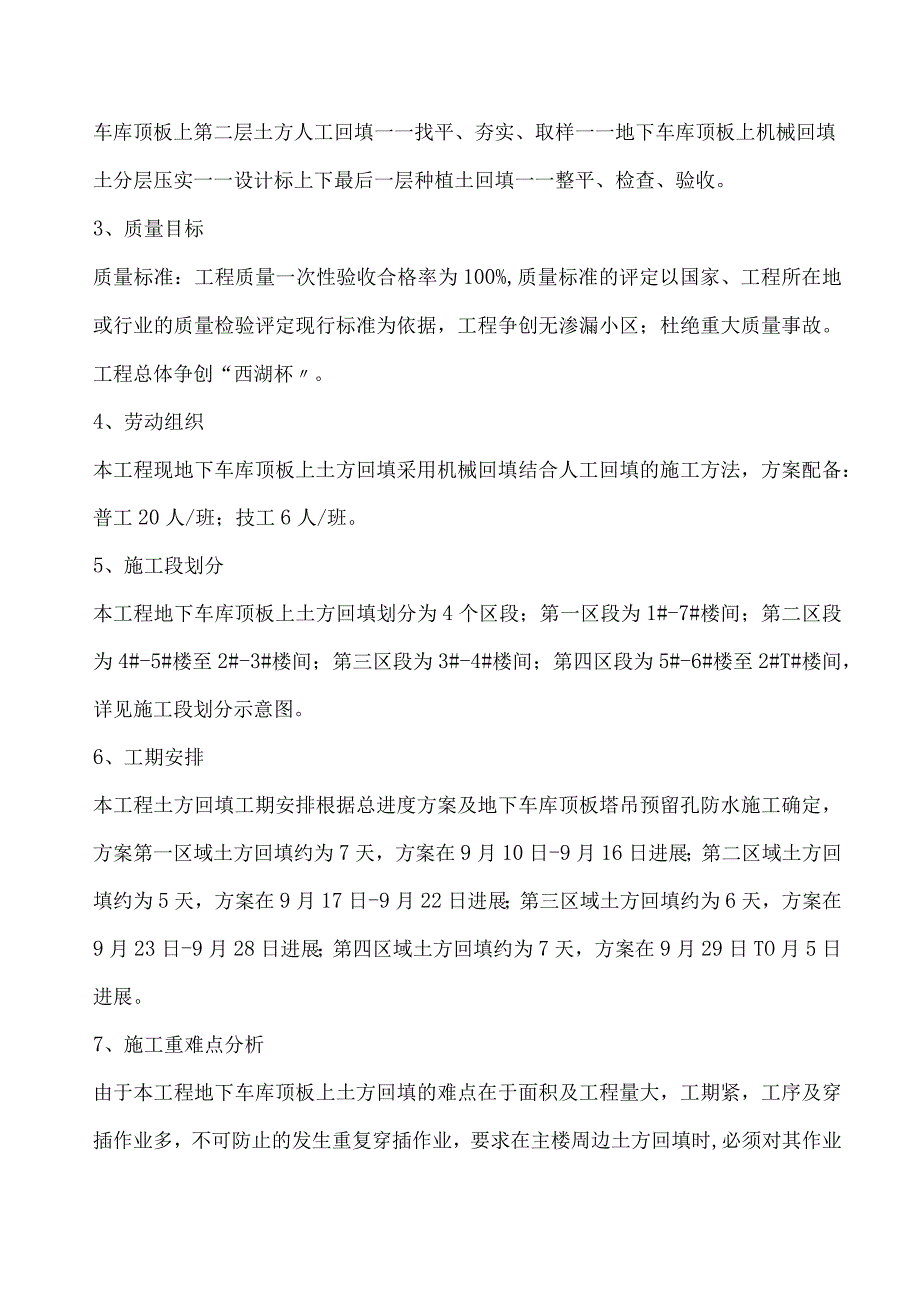

5、层回填至设计标高。主干道路基完成后，运土车辆统一从东大门进北大门出。施工顺序：场地内垃圾、杂物清理一一场地内方格网测量一一顶板路基及消防登高台用塘渣回填一一地下车库顶板上第一层土方人工回填一一找平、夯实、取样一一地下车库顶板上第二层土方人工回填一一找平、夯实、取样一一地下车库顶板上机械回填土分层压实一一设计标上下最后一层种植土回填一一整平、检查、验收。3、质量目标质量标准：工程质量一次性验收合格率为100%,质量标准的评定以国家、工程所在地或行业的质量检验评定现行标准为依据，工程争创无渗漏小区；杜绝重大质量事故。工程总体争创“西湖杯。4、劳动组织本工程现地下车库顶板上土方回填采用机械回填结合人
6、工回填的施工方法，方案配备：普工20人/班；技工6人/班。5、施工段划分本工程地下车库顶板上土方回填划分为4个区段；第一区段为1#-7#楼间；第二区段为4#-5#楼至2#-3#楼间；第三区段为3#-4#楼间；第四区段为5#-6#楼至2#T#楼间，详见施工段划分示意图。6、工期安排本工程土方回填工期安排根据总进度方案及地下车库顶板塔吊预留孔防水施工确定，方案第一区域土方回填约为7天，方案在9月10日-9月16日进展；第二区域土方回填约为5天，方案在9月17日-9月22日进展；第三区域土方回填约为6天，方案在9月23日-9月28日进展；第四区域土方回填约为7天，方案在9月29日TO月5日进展。7、
7、施工重难点分析由于本工程地下车库顶板上土方回填的难点在于面积及工程量大，工期紧，工序及穿插作业多，不可防止的发生重复穿插作业，要求在主楼周边土方回填时,必须对其作业面采取必要的安全防护措施，对楼层的门窗洞口必须采取严格的防护、保护措施，对工程所有施工作业人员进展详细的安全技术交底，除做好各项安全防护措施外，还必须要求幕墙单位安全员进展现场监视，土方回填施工过程中，安全部门及土方回填分包单位的安全员必须重点监视现场施工。本工程土方回填的重点在于车库顶板回填土施工质量将直接影响其后续工序的施工质量，因此要求土方回填时，必须严格按标准要求，严格按工艺标准、施工方案及技术交底进展作业，从原材料、半成品
8、、分层厚度、夯实遍数和试验取样检验各环节实施全过程控制。四、施工准备：1、材料准备本工程地下车库顶板上土方回填的土料必须符合要求，必须保证填方的强度和稳定性，本工程回填土料全部采用原处开挖的粘性土，通过自卸车运送到土方回填区域外围，进展土方回填，严禁选用淤泥、膨胀性土或有机质含量大于5%的土及建筑垃圾进展回填，回填土不得含有石块、碎砖，灰渣及有机质，素土回填前，必须先做干密度试验，最小干密度符合设计和施工标准要求，压实系数0.94。要求土方回填的土料必须严格控制含水量，施工前应检验，当土的含水量大于最优含水量时，采用翻松、晾晒、风干法降低含水量，假设含水量偏低，可预先洒水湿润。2、机具准备自卸
9、汽车、压路机、打夯机、推土机、装载机、三轮拖拉机、挖土机、人力手推车、铁锹、水准仪等。3、施工条件(1)地下车库顶板上土方回填前，必须去除场地内垃圾、杂物，排除场地内积水，并通过甲方、监理对地下车库顶板的防水层、保护层、滤水层等进展检查验收，要求车库顶板的试水合格，已办好各项隐检手续。(2)地下车库顶板上土方回填前，必须测量好场地标高控制线，并在明显部位做好水平标志，如在地下汽车坡道墙、通风井墙、主楼墙上，并根据每层填土厚度画出水平控制线。(3)必须确定好土方回填机械、外采土方车辆进场时行走路线，由东大门进北大门出。(4)施工用具、机械设备已进场配备齐全，并经调试、维修试用，满足施工要求，场地
10、内各种障碍物已去除干净，具备土方回填条件。(5) 土方回填前必须根据工程特点、填方土料种类、密实度要求、施工条件等,合理确定填方土料含水量控制范围、虚铺厚度和压实遍数等参数。(6) 土方回填前，先按IOnI间距做好方格网控制桩，用水准仪将回填土水平控制标高测量在控制桩上，以控制土方回填厚度。(7) 确定好土方机械、车辆的行走路线，对建筑物四周3m范围内，不得采用机械回填，必须采用人工进展回填。(8) 土方回填前，由工程部向分包作业班组进展详细的安全、技术交底，将回填区域划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。4、技术准备(1)组织施工技术人员仔细审查图纸，了解设计意图，清楚各
11、构件、部位的尺寸关系，了解回填土的流水组织程序，并进展施工图审查及专业校核，对施工人员进展详细明确的交底，做到人人心中有数。(2)学习有关的标准、规程，编制施工方案并进展方案交底，明确回填土施工过程中应注意的事项。(3)工程技术部门编制专项回填土方案，组织相关人员对方案进展讨论和交底。(4)现场各区域责任工程师，必须对土方回填施工操作班组进展书面和口头交底，明确操作中的技术要求和质量控制标准和措施。回填前，分包队伍管理层必须向其操作层进展方案、措施交底。(5)在施工前，必须认真查阅图纸、方案、相关安全质量标准，了解掌握回填土的施工工艺，按施工方案和技术规程对操作者进展技术安全交底，并下达具有可
12、操作性、可实施的技术交底书。(6)回填前，必须完成地下车库顶板防水层验收，并及时办理隐、预检签证手续。(7)认真做好材料进场验收检验工作，做好回填土施工的技术资料和施工过程中的检验记录，并及时收集和整理上述资料，以保证技术资料的及时、准确、完整。(8)每层回填土在夯实后，采用环刀法测定土的干密度，要求环刀法取样必须严格按?土工试验方法标准？、标准要求取样进展试验。5、标准击实试验土方回填料确定后，工程部质检员、取样试验员邀请监理工程师共同在回填料场进展取样，抽取的土样必须具有代表性，土样抽取后送试验单位做标准击实试验，确定最优含水率下的最大干密度。6、现场碾压试验(1)标准击实试验完成后，即在
13、施工现场安排碾压试验，碾压试验的目的主要有：核查土料压实后是否能够到达设计压实干密度值；核查压实机具的性能是否满足施工要求；选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；确定有关质量控制的技术要求和检测方法。(2)碾压试验在标定的四个回填区域分别进展，不同的回填区域采用不同的压实机具：蛙夯夯实遍数从4遍开场用环刀法抽取试样，测定干密度值，达不到要求再夯实测定直到合格；压路机从第3遍开场碾压测定，达不到要求的再碾压测定直到合格为止，最后通过测定确定适宜的碾压遍数、铺土厚度、土块限制粒径等参数。土方回填每层的铺土厚度和压实遍数详见下表：压实机具分层厚度(mm
14、)每层压实遍数平碾250-30068振动压实机250-35034柴油打夯机20025034人工打夯200347、人员准备地下车库顶板上土方回填，现场配备专职责任工程师2名负责整个工程的土方回填工作，设质量检查员1名；材料员1名；值班电工2名；机械工6名；操作工人50名。五、主要施工技术措施1、施工工艺场地内垃圾、杂物清理一车库顶板排水层验收、标高测量一外运土方进场、检验土质一分层铺土、机械平整及人工耙平f机械压实及人工配合机械夯打密实一环刀法回填土取样检验f修整找平验收。2、操作工艺2.1、 场地内垃圾、杂物清理地下车库顶板上土方回填前，必须将场地上土方回填区域的垃圾、杂物去除干净。2.2、
15、地下车库顶板排水层验收、标高测量地下车库顶板上土方回填前，必须通过工程质量员检查，并及时会同甲方、监理对地下车库顶板的排水层进展检查验收，地下车库顶板排水层必须符合要求,并办好各项隐检签证手续。必须会同甲方、监理对场地标高进展测量。2.3、 外采土方进场、检验土质外采土方进场、检验土质必须检验回填土的质量有无杂物。粒径是否符合规定,以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水湿润、增加压实遍数等措施。凡在地下车库顶板与回填土接触部位均铺设土工布。其搭接长度为：横向5(100mn,纵向150200mm0为了保证在
16、回填土施工中搭接良好，故在铺设过程中，除对搭接部位用钉书钉固定外，还需用在接缝部位堆土进展固定，防止大面积施工时接缝产生开缝现象而造成泥土堵塞滤水层而引起排水不畅。在土工布与四周墙体交接处均上泛200mm,且端部50mm宽范围内用沥清胶满粘固定，防止填土时脱落。2.4、 分层铺土、机械平整及人工耙平本工程地下车库顶板上土方回填均采用自卸汽车外采土方送到场地主干道边卸土区域集中堆放，回填时采用三轮拖拉机与装载机配合进展地下车库顶板上大面积土方回填，要求边回填土方边采用装载机进展平整。地下车库坡道、风井、主楼周边3m范围内土方回填时，用手推车运送至各个回填部位，采用人工铺摊,并随之耙平。要求土方回填无论是机械回填
