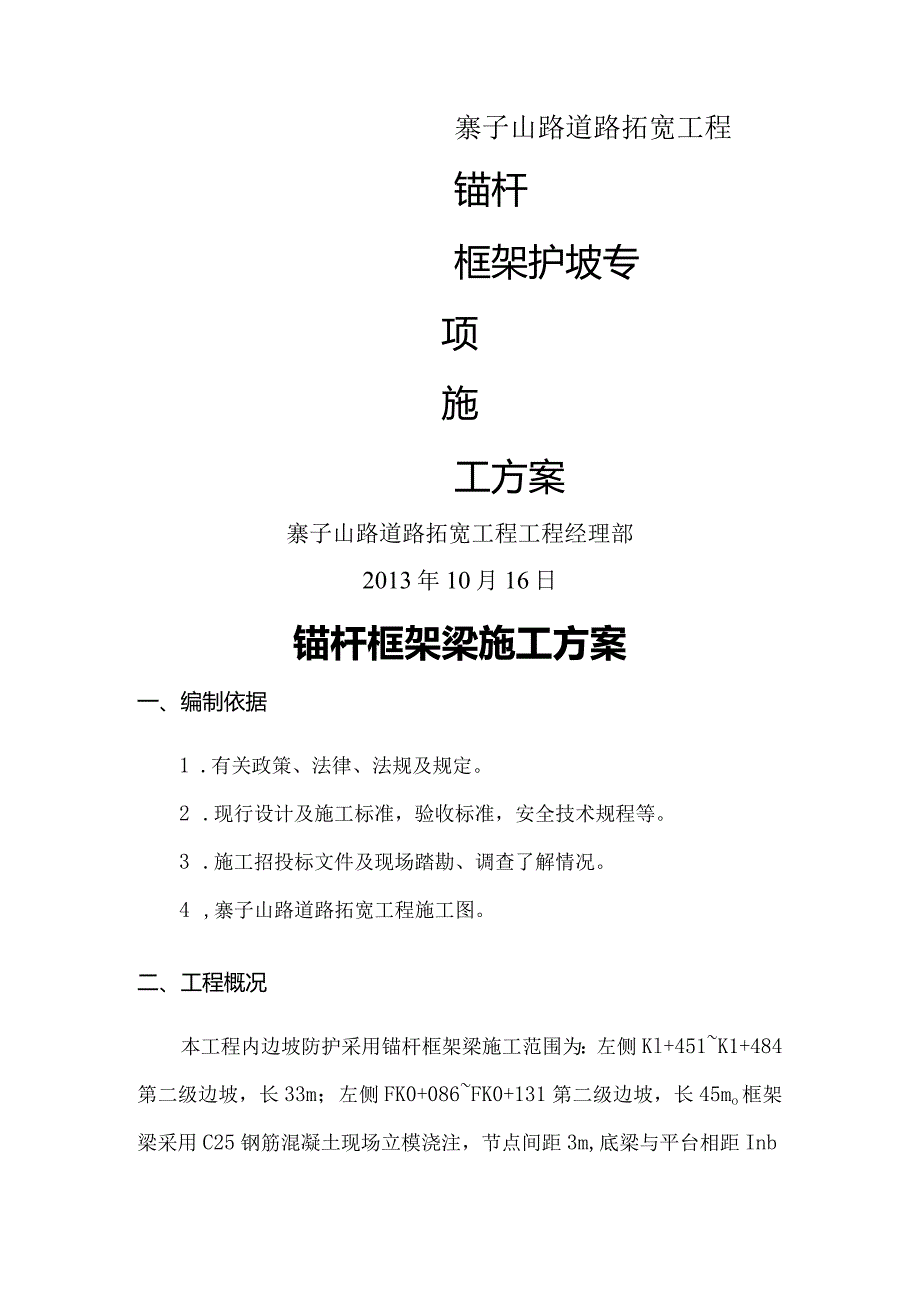

1、寨子山路道路拓宽工程锚杆框架护坡专项施工方案寨子山路道路拓宽工程工程经理部2013年10月16日锚杆框架梁施工方案一、编制依据1 .有关政策、法律、法规及规定。2 .现行设计及施工标准，验收标准，安全技术规程等。3 .施工招投标文件及现场踏勘、调查了解情况。4 ,寨子山路道路拓宽工程施工图。二、工程概况本工程内边坡防护采用锚杆框架梁施工范围为：左侧Kl+451K1+484第二级边坡，长33m；左侧FK0+086FK0+131第二级边坡，长45mo框架梁采用C25钢筋混凝土现场立模浇注，节点间距3m,底梁与平台相距Inb锚杆设置在节点上，锚孔与水平方向夹角为25,钻孔直径中IIOnIm,孔内灌注

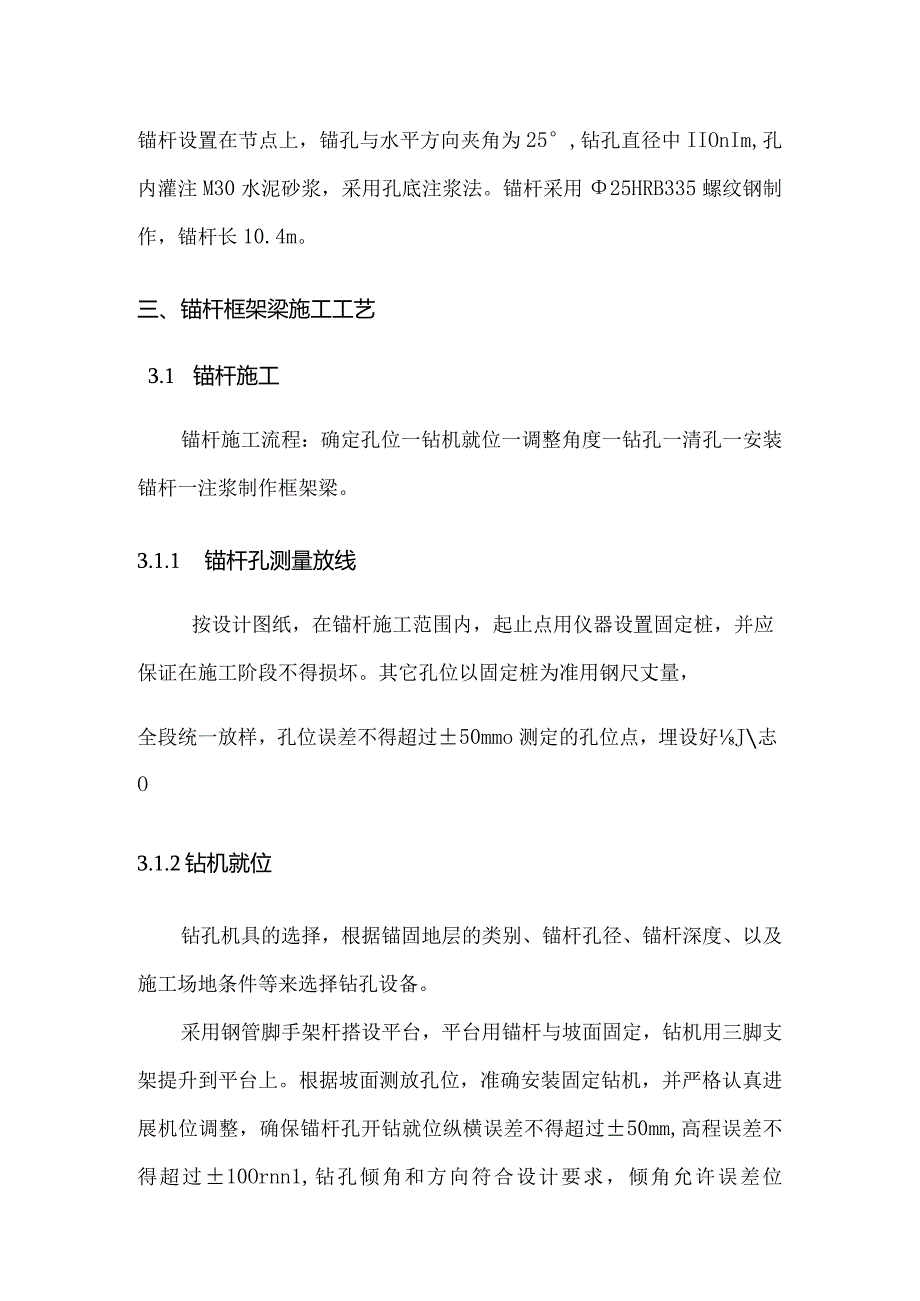

2、M30水泥砂浆，采用孔底注浆法。锚杆采用25HRB335螺纹钢制作，锚杆长10.4m。三、锚杆框架梁施工工艺3.1 锚杆施工锚杆施工流程：确定孔位一钻机就位一调整角度一钻孔一清孔一安装锚杆一注浆制作框架梁。3.1.1 锚杆孔测量放线按设计图纸，在锚杆施工范围内，起止点用仪器设置固定桩，并应保证在施工阶段不得损坏。其它孔位以固定桩为准用钢尺丈量，全段统一放样，孔位误差不得超过50mmo测定的孔位点，埋设好J志O3.1.2钻机就位钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。采用钢管脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。根据

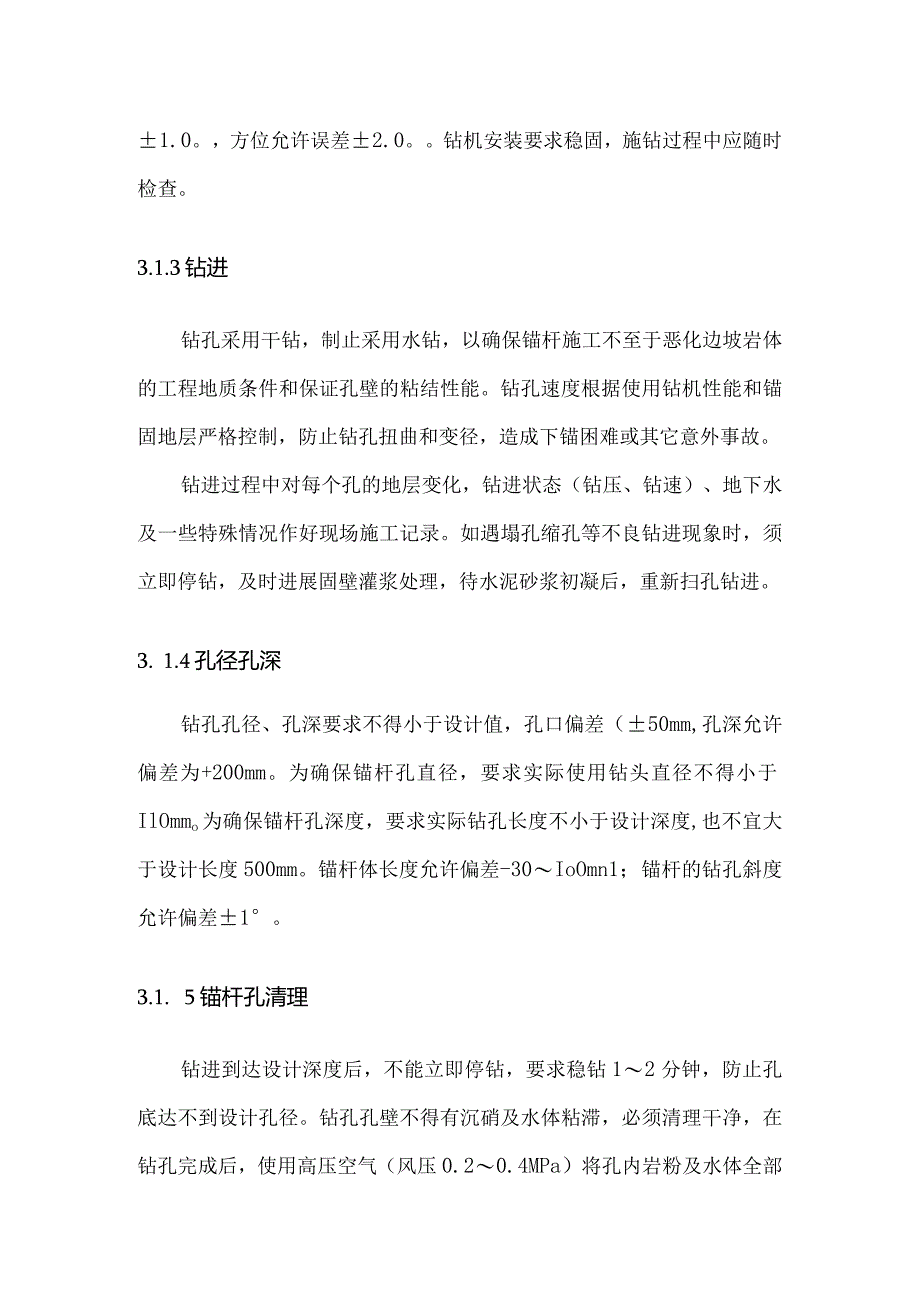

3、坡面测放孔位，准确安装固定钻机，并严格认真进展机位调整，确保锚杆孔开钻就位纵横误差不得超过50mm,高程误差不得超过10Ornn1,钻孔倾角和方向符合设计要求，倾角允许误差位1.0。，方位允许误差2.0。钻机安装要求稳固，施钻过程中应随时检查。3.1.3钻进钻孔采用干钻，制止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进展固壁灌浆处理
4、，待水泥砂浆初凝后，重新扫孔钻进。3. 1.4孔径孔深钻孔孔径、孔深要求不得小于设计值，孔口偏差（50mm,孔深允许偏差为+200mm。为确保锚杆孔直径，要求实际使用钻头直径不得小于IlOmmo为确保锚杆孔深度，要求实际钻孔长度不小于设计深度,也不宜大于设计长度500mm。锚杆体长度允许偏差-30IoOmn1；锚杆的钻孔斜度允许偏差1。3.1. 5锚杆孔清理钻进到达设计深度后，不能立即停钻，要求稳钻12分钟，防止孔底达不到设计孔径。钻孔孔壁不得有沉硝及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体全部去除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强
5、度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。假设遇锚孔中有承压水流出，待水压、水量变小前方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。3.2. 6锚杆孔检验锚杆孔钻孔完毕后，须经现场监理检验合格后，方可进展下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘硝及水表达象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。3.1.7锚杆体制作及安装锚杆杆体采用中25HRB335螺纹钢筋制作，沿
6、锚杆轴线方向每隔2.0m设置一组钢筋托架，保证锚杆的保护层厚度。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋穿插点必须绑扎结实。安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在50mm范围内），确保锚固长度。制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、枯燥之处，严禁日晒雨淋。锚杆在运输过程中，应防止钢筋弯折、托架松动。3.L8锚固注浆锚杆孔灌浆采用孔底注浆法
7、注浆，灌注前采用空气清孔，排出孔内杂物和积水，然后将灌浆管插入距孔底30050OnlnI处，浆液自下而上连续灌注，随着浆液的灌进，慢慢拔出灌浆管，注浆压力为不小于0.2MPa,中途不得停浆，实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆完毕的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆量不得少于计算量，压力注浆时充盈系数为LrT3。注浆材料选用水灰比为的M30水泥砂浆。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆完毕后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。锚杆孔注浆后，至少养护7天，养护期内严禁敲击，
8、摇动锚杆或在锚杆上悬挂重物，待锚杆孔内砂浆强度到达设计强度的70%后，进展框架梁和封头施工。3.1.9拉拔试验大面积施工前，先进展试验锚杆施工，试验锚杆采用625HRB335螺纹钢制作，锚杆长3m,共3根，试验锚杆施工14天后进展抗拉拔试验，试验合格前方可进展大面积锚杆施工。3.2框架梁施工框架梁施工工艺流程：施工准备一测量放样一根基开挖一钢筋绑扎一立模板一碎浇筑一修整边坡一客土植草3.2.1施工准备施工现场三通一平工作要完成，地下管线工程已经敷设完毕；钢筋等材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进展技术交底；根据工程需要及工程划分，技术人员、管理人员及其
9、他人员均已到位。3.2.2测量放样在开挖好的坡体上测放出框架纵梁、横梁位置及施作起始范围。3.2.3根基开挖土质和软质岩地段采用嵌槽法施工，在修整好的坡面上按框架纵梁、横梁尺寸及厚度准确挖出单根梁肋轮廓。硬质岩地段框架梁置于坡面外。3.2.4钢筋绑扎先施工纵梁，并于接点处预留横梁钢筋，纵梁形成后，再施工横梁。在施工安置框架钢筋之前，先去除框架根基底浮磴，保证根基密实。准备好与碎保护层厚度一致的砂浆垫块。(4)绑扎钢筋，用砂浆垫块垫起，与坡面保持一定距离。3.2.5立模模板采用木板或钢板按设计尺寸进展拼装。模板线型在直线段每Ion1、曲线段每5m放一控制点挂线施工，保证线形顺畅，符合施工要求。立
10、模前首先检查钢筋骨架施工质量，并做好记录，然后立模板。模板外表刷脱模剂，模板接装要平整、严实、净空尺寸准确，设合设计要求并美观。（4）用脚手架钢杆支撑固定模板，模板底部要与根基严密接触，以防跑浆、胀模。检查立模质量，并做好原始质检记录。3. 2.6混凝土浇筑浇筑前应检查框架的截面尺寸，要严格检查钢筋数量及布置情况。钢筋宜制成整体长骨架，其制作、搭接、安装要符合设计及技术标准要求。浇筑框架碎必须连续作业，边浇筑边振捣。浇筑过程中如有碎滑动迹象可采取速凝或早强碎或用盖模压住。各竖梁碎应不连续浇筑，假设因故中断浇筑，应进展接缝处理。锚杆框架梁的施工是锚杆与碎框架两项工程密切配合的过程。锚杆和框架的相
11、对位置比二者的绝对位置更重要，必须准确测量，准确定位。浇筑框架碎时，应分别从下而上在三个部位制取税试件各一组,进展试验。四、质量保证措施1、锚杆材质检查：确保每批锚杆材料均附有生产厂商的质量证明书,并按施工图纸规定的材质标准以及监理人指示抽检锚杆性能。2、注浆密实度试验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度一样的锚杆，采用与现场注浆一样的材料和配合比拌制的砂浆，并按与现场施工一样的注浆工艺进展注浆，养护7天后剖管检查其密实度。3、拉拔力试验：按设计要求对边坡支护锚杆，抽查三根进展拉拔力试验；如锚杆抗拔力达不到设计值，采用扩大钻孔直径，增大早强砂浆与围岩接触面积加以解决。4、施工过程
12、中，对锚杆孔的钻孔规格孔位、孔径、孔深和倾斜度）进展自检，作好记录，并配合监理人员进展抽验。5、同监理人员现场参加各项试验和检查，并将各项试验记录和成果以及验收报告经监理人员验收，在签认合格后作为支护工程完工验收的资料。6、框架梁外表应平整光滑、无蜂窝麻面。锚杆头防锈漆涂层无损伤。五、特殊天气施工措施1 .根据天气预报合理安排施工。2 .根据降水天气预报做好路基排水工作。框架梁网格内的回填土如被雨水冲刷后，要及时回填并夯实。3 .修好施工便道，保证晴雨畅通。5 .选用合格的商品混凝土公司进展混凝土供应。6 .雨天制止露天进展轻重机安装和钢筋焊接作业，机电设备加防雨罩，并做好接零接地，手持电开工
13、具安装漏电保护装置，所有电器开关要有防雨防潮设施。六.安全保证措施1 .对作业班组进展经常性的安全教育，对新进场人员进展入场教育,以提高施工人员的安全意识。2 .必须正确配戴安全帽上班，高空及高边作业时必须背安全带、系安全绳并在有可靠的安全防护条件下作业，湿滑地带严禁穿胶底鞋。3 .脚手架搭好后，因不能采取断道施工，原有道路上有大量车辆通行，应做好周围的戒备工作，保证过往行人、车辆及施工人员等的安全。4 .野外作业要防止各种蛇虫咬叮。高温与严寒天气作业时必须要配齐各种劳保用品。5 .施工机械要派专人指挥进展施工。施工前施工员要认真进展安全交底。指挥人员要经过培训，并持证上岗，不违章指挥，不违章
14、作业。6 .严格监视，完善安全生产操作规程。7 .机械刷坡时，施工机械的各类防护装置要齐全，由专人操作。8 .高边及松软地带进展作业时，要防止设备倾覆。作业前应由专人对地表及该处地质进展查看，查看坡体有无滑移及坍塌迹象。作业过程中有专人进展坡体变化观察。9 .施工现场做好交通安全工作，设专人指挥车辆、机械。交通繁忙的路口设立标志，并有专人指挥。10 .夜间施工，路口附近设置警示灯或反光标志，专人管理灯光照明。IL对现场易燃、易爆物品必须分开存放，保持一定的安全距离。12 .面临道路施工时，要有醒目安全标识及可靠限行安全措施，保证施工安全。13 .施工中，定期检查电源线路和设备的电器部件，确保用
15、电安全。14 .注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。15 .处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。16 .向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。17 .非操作人员不得进入正进展施工的作业区。施工中，喷头和注浆管正前方严禁站人。18 .施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。19 .作好锚杆防护工作，锚杆安设后不得随意敲击、碰撞、拉拔杆体等扰动。粘结锚杆在水泥砂浆强度到达80%以上后，才能进展锚杆外端部弯折施工。20 .框架梁根基开槽前必须检查槽壁的稳定状况，确认安全，作业中应随时观察，发现不稳定征兆必须立即撤离不安全地段，处理完毕且确认安全后，方可恢复作业。21 .高边坡开挖施工时，要做好开挖上边缘处的截排水，为防止大到暴雨的冲击，按设计文件要求设置截排水沟。22 .高边坡开挖后假设未能及时做框架梁等防护措施，要用彩条布等及时覆盖，防止雨水冲蚀，坡体失稳坍塌。23 .框架施工过程中，要防止边坡上部的滚石滚落伤及人员或设备。并保证作业面滚石等易滚物件不会对下一台阶工作面形成安全隐患。七.文明施工及环境保护1 .框架护砌
