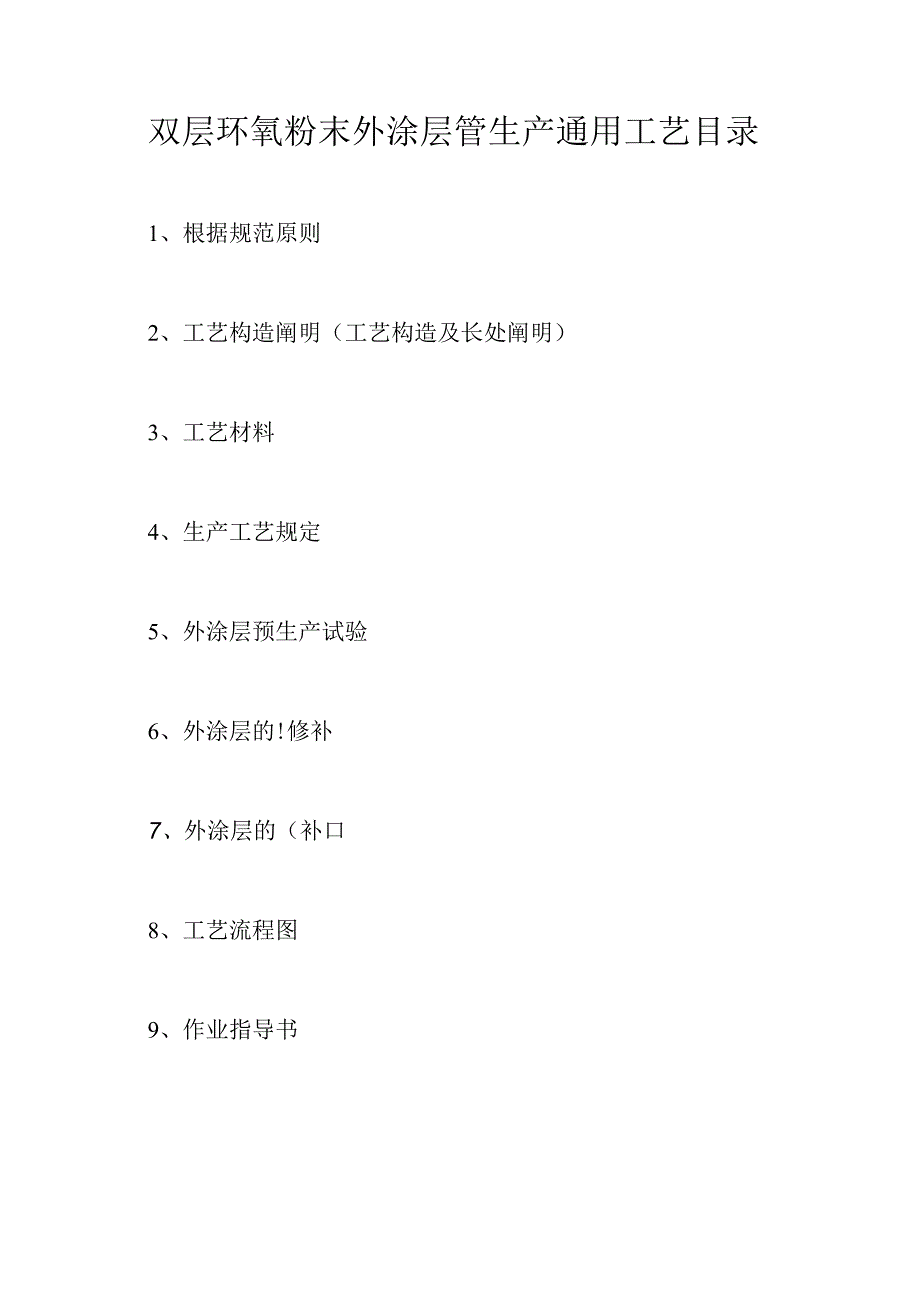

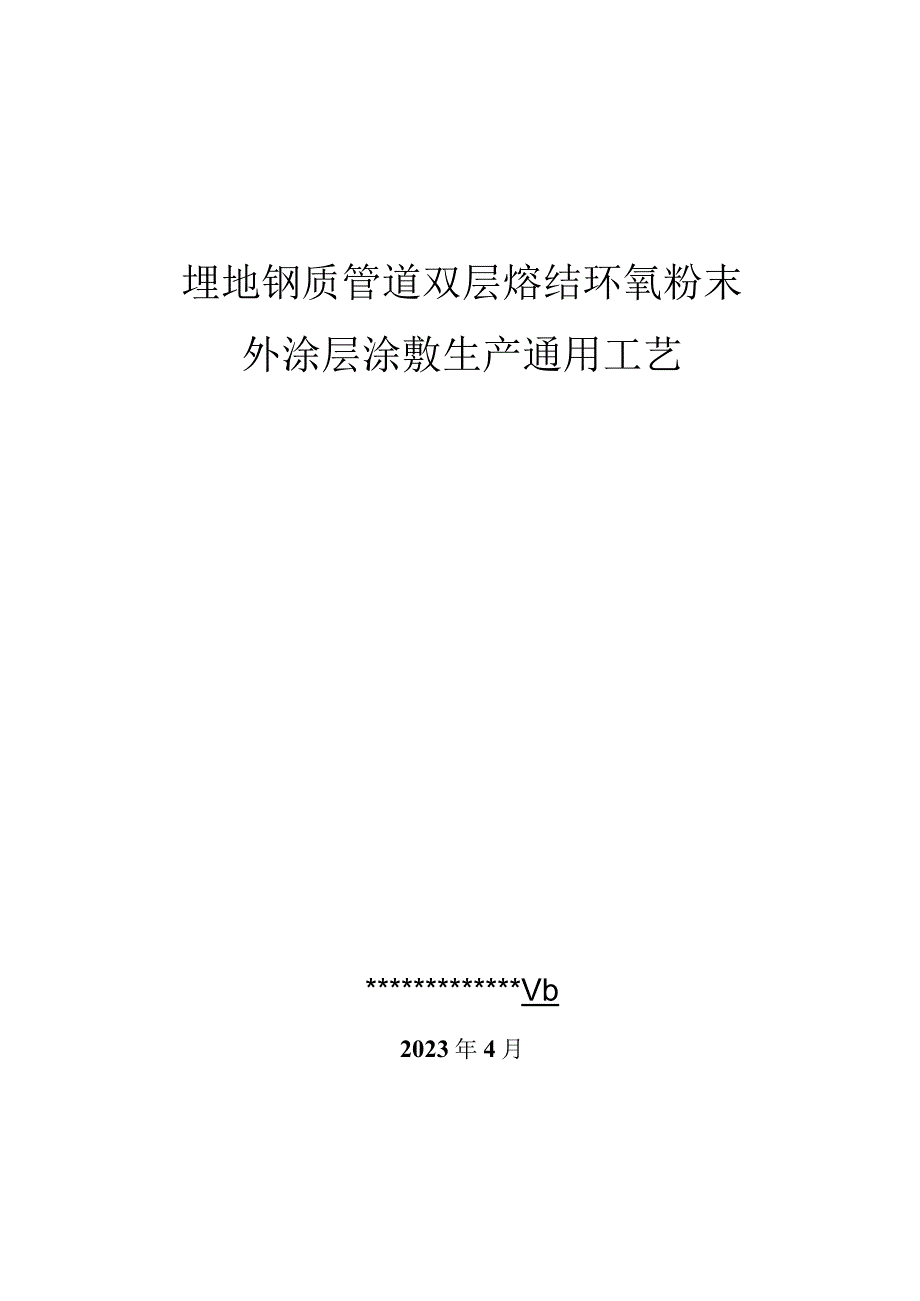

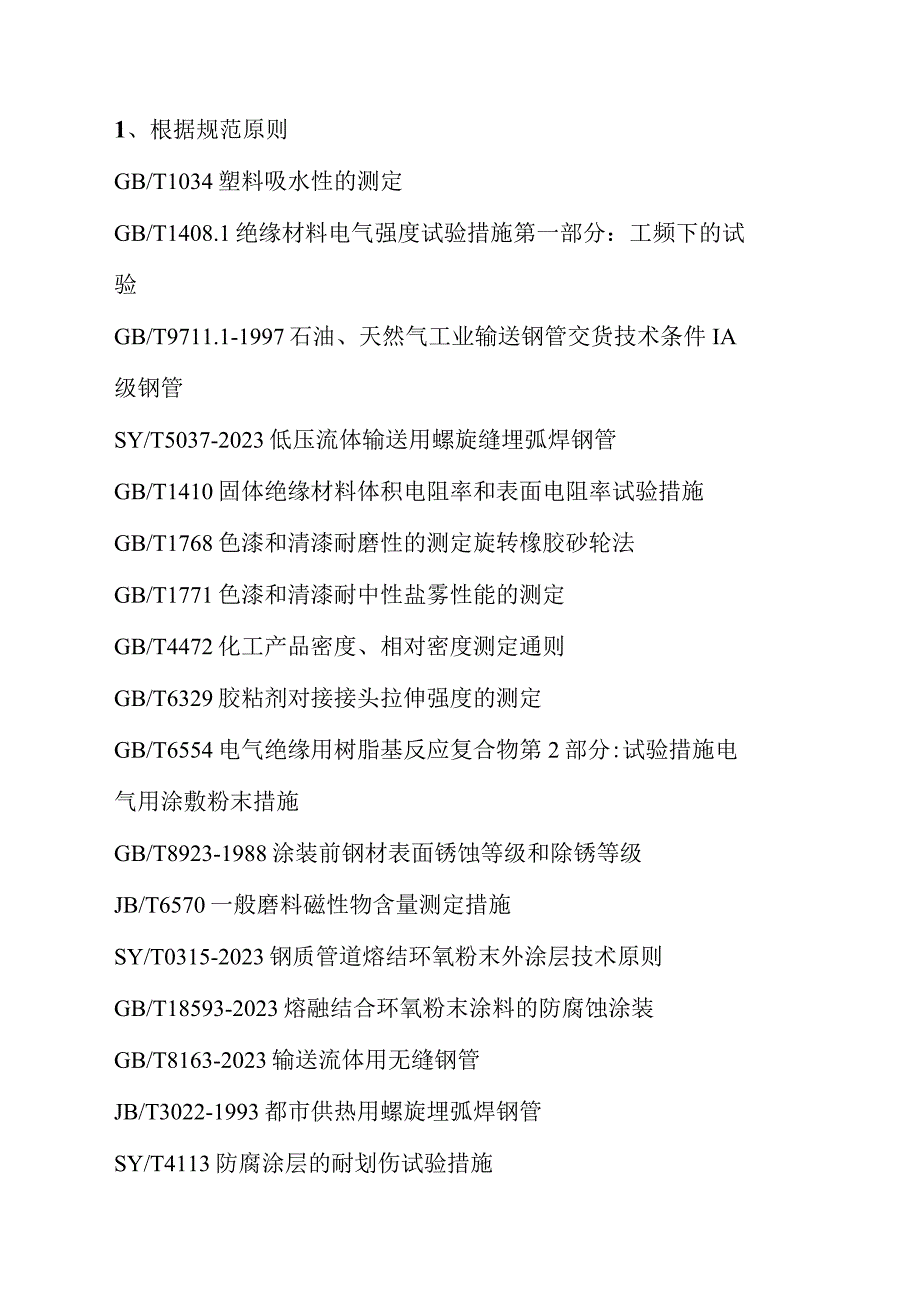

1、埋地钢质管道双层熔结环氧粉末外涂层涂敷生产通用工艺*Vb2023年4月双层环氧粉末外涂层管生产通用工艺目录1、根据规范原则2、工艺构造阐明（工艺构造及长处阐明）3、工艺材料4、生产工艺规定5、外涂层预生产试验6、外涂层的!修补7、外涂层的（补口8、工艺流程图9、作业指导书1、根据规范原则GB/T1034塑料吸水性的测定GB/T1408.1绝缘材料电气强度试验措施第一部分：工频下的试验GB/T9711.1-1997石油、天然气工业输送钢管交货技术条件IA级钢管SY/T5037-2023低压流体输送用螺旋缝埋弧焊钢管GB/T1410固体绝缘材料体积电阻率和表面电阻率试验措施GB/T1768色漆和清
2、漆耐磨性的测定旋转橡胶砂轮法GB/T1771色漆和清漆耐中性盐雾性能的测定GB/T4472化工产品密度、相对密度测定通则GB/T6329胶粘剂对接接头拉伸强度的测定GB/T6554电气绝缘用树脂基反应复合物第2部分:试验措施电气用涂敷粉末措施GB/T8923-1988涂装前钢材表面锈蚀等级和除锈等级JB/T6570一般磨料磁性物含量测定措施SY/T0315-2023钢质管道熔结环氧粉末外涂层技术原则GB/T18593-2023熔融结合环氧粉末涂料的防腐蚀涂装GB/T8163-2023输送流体用无缝钢管JB/T3022-1993都市供热用螺旋埋弧焊钢管SY/T4113防腐涂层的耐划伤试验措施SY
3、/T1038塑料薄膜和薄片气体透过性试验措施2、工艺构造阐明及长处2.1 双层熔结环氧粉末体系是由两种不同样的熔结环氧粉末在喷涂过程中一次喷涂成膜完毕的（底层、面层使用的粉末应为同毕生产厂家提供日勺配套产品。）底层为一般单层环氧粉末层，提供防腐性及附着力，外层为增强型，提供抗机械损伤性能，两层中间是混合层。由于两层的基材具有相似的分子构造，因此具有很好的相容性，可形成一种有机的整体，不会产生层间分离现象。整个涂层整体厚度在620-100Oum,使用温度可达115C,可合用于多种管径的钢管防腐涂装。2.2 双层熔结环氧粉末防腐体系具有如下长处：与基材粘接强度大，抗阴极剥离性能好，吸水率小，使用温
4、度范围大，综合性能与三层PE防腐涂层相称，耐划伤性优秀，覆盖层表面光滑，可防止阴极屏蔽问题，与阴极保护体系的匹配性比三层PE构造更好。这是一种国际上新研制出的覆盖层，最合用于穿越地段和腐蚀性比较强的地段使用。2.3 静电粉末喷涂作为一种涂敷工艺，以其极高的生产效率，优秀的涂膜性能，良好日勺生态环境保护性和突出的!经济性，征服了整个涂料领域，根据客户规定和最终用途在采用先进日勺生产工艺和自动化的生产和检测设备，加之科学规划，周密选材，对影响质量的每一种环节都充足考证，对保证产品质量的每道工序层层把关，认真检测，使产品质量得到保证，产品运行万无一失。3、工艺材料3.1 钢管钢管类型DN150及如下
5、管径一般采用无缝钢管，DN200及以上一般采用无缝钢管或双面埋弧焊螺旋缝焊接钢管材质20#钢，Q235B或其他材质执行原则无缝管为GB/T8163-2023,GB/3087-2023螺旋缝焊管为GB/T9711.1-1997,SY/T5037-2023,JB/T3022-1993或符合业主对钢管规定日勺规定。3.2 环氧粉末3.2.1 内，外层环氧粉末应使用同毕生产商的配套产品，并应有明显色差，内外层环氧粉末材料应是匹配的，并提供具有检查资质的第三方出具的检测汇报，其各项性能指标应符合表1及表2的规定表1环氧粉末涂料的)性能序号试验项目质量指标试验措施1外观色泽均匀、无结块目测2固化时间(23
6、0oC)min内层3SY/T0315-2023附录A外层2.53胶化时间(230)S内层12-30GB/T6554外层10-204热特性aHJ/g245SY/T0315-2023附录B5不挥发物含量299.4GB/T65546粒度分布150um筛上粉末3.0GB/T6554250um筛上粉末0.27密度gcm3内层1.31.5GB/T4472外层1.5-1.88磁性物含量内层0.002JB/T6570外层0.003表2试验室双层环氧粉末涂敷试件的涂层质量指标序号试验项目质量指标试验措施1外观平整、色泽均匀、无气泡、无开裂及缩孔，容许有轻度桔皮状花纹目测2热特性aHJ/g245SY/T0315-
7、2023附录B31.5V,65,30d耐阴极剥离mm15SY/T0315-2023附录C424h或48h耐阴极剥离mm6SY/T0315-2023附录C5粘结面孔隙率（级）14SY/T0315-2023附录D6断面孔隙率（级）14SY/T0315-2023附录D7抗2。玩弯曲（-30oC3oC）无裂纹SY/T1038附录D8抗IOJ冲击无漏点SY/T1038附录E924h附着力（级）12SY/T0315-2023附录G1030kg耐划伤（划伤深度）Um350,无漏点SY/T411311电气强度MV/m230GB/T1408.112体积电阻率CmlXIO13GB/T141013耐化学腐蚀合格SY
8、/T0315-2023附录I14耐磨性（落砂法）L/um23SY/T0315-2023附录J3.3 生产合用性试验3.3.1 涂层的生产合用性必须通过具有国家计量认证资料的试验室测试，试验室测试的试件和试验成果应抵达表2的规定。如粉末型号、涂层构造，生产厂家中有一项发生变化时，应重新测试，3.3.2 试验室涂敷试件的设备及测试应符合下列规定：A.试件基板应为低碳钢B.试件表面应进行喷射清理，其除锈质量应抵达GB/T8923规定的Sa2.5级，表面的锚纹深度应在40um100um范围内。C.涂层涂敷的）固化温度应按照环氧粉末生产厂的推荐值且不超过260OD.试件上涂层总质量应为一般级厚度规定26
9、20um、底层2250um、面层2370UmE.对试验室涂敷试件进行的测试应符合表2的规定4、生产工艺规定4.1 生产工艺规定4.1.1 .在涂敷之前，必须将钢管外表面的油、油脂及任何污物杂质清除洁净。钢管外表面抛（喷）射除锈应抵达GB/T89231988涂装前钢材表面锈蚀等级和除锈等级中规定0Sa212级，钢管表面锚纹深度应在40-100m范围内。抛（喷）射除锈后，应将钢管表面附着的灰尘及磨料打扫洁净，钢管外表面不容许有灰尘等污物存在。钢管表面处理后应在4小时内进行涂敷，当钢管表面出现返锈或表面污染时，应重亲进行表面处理。钢管预热温度控制在180-250C之间，但温度不得超过260。预热温度
10、应用红外线测温仪IR进行持续测量，并应使用测温笔或接触式高温计进行温度控制。对钢管进行加热的热源不容许对钢管表面产生污染。涂敷外涂层时，固化温度、固化时间和延迟时间应符合工艺规定或粉末产品的技术规定。涂层总厚度和各层最小厚度应符合如下规定：1） .一般级涂层厚度规定：涂层总厚度不不大于或等于620m,合用于一般敷设环境条件，其中底层最小厚度250m,面层最小最度为370mo2） .加强级涂层厚度规定：涂层总厚度不不大于或等于800m,合用于较恶劣敷设环境条件，其中底层最小厚度300面层最小厚度为500mo3） .如业主对涂层最度有特殊规定，则底层与表面的厚度比例控制在1：2-1：1.5之间。钢
11、管两端预留段改（长度宜在855mm,预留不得有涂层。或业主有规定期，应符合业主的有关规定。预热后的钢管先用第一组静电喷枪喷涂底层粉末，然后用第二组静电喷枪直接喷涂面层粉末。面层粉末应在底层粉末胶化前用第二组静电喷枪喷涂在底层上。涂层充足固化后，用水使钢管及时冷却。喷涂时，如两种粉末使用同一回装置，则回收的粉末通过严格的除磁性物和筛选，抵达磁性物含量规定后可进入面层粉末喷枪，与面层混合的回收粉末量不得超过新加面层粉末总量的10%。如时业有特殊规定，应按特殊规定执行。5、外涂层材料预生产试验5.1预生产准备工作a）启动传动系统、抛丸除锈机、中频加热、端口处理机，喷粉系统的）主电源，检查与否正常。b
12、）启动喷淋系统，中频加热水电缆的给水系统与否正常。c）启动空气压缩机，检查压力与否正常。在保证水电气正常的状况下。按传动系统操作规范调整好传动系统，使传动系统的积极轮和被动轮的间距和角度满足预生产钢管规格的规定。5.2选用预处理的三根钢管，并对钢管端口80mm90mm范围内用浆糊缠纸掩蔽，用管接连接好三根钢管放在调整好的传动系统上待用。5.3启动空气压缩机和喷粉装置总电源，根据管径配置喷枪支数。并按照环氧粉末喷涂操作规程的规定，调试喷粉控制器，观测静电效果；启动流化器，观测粉箱粉位和流化效果；启动回收装置；启动总进气开关，调试喷粉效果；观测气动仪表与否正常。5.4启动传动系统，使钢管向前平稳行
13、进。5.5启动中频加热水电缆的给水系统，当预处理的一支或两支钢管在传动3上向前行走到与中频加热圈相距两米左右时，启动中频加热装置主控柜电流开关，紧接着按顺时针方向旋转中频功率旋钮，缓慢提高中频功率（逆时针旋转为减少中频功率）当钢管前端出中频加热圈时，应立即用温度传感器持续检测钢管的表面温度，保证符合环氧粉末和涂敷工艺所需要的温度范围，并注意观测中频装置的持续稳定性，防止发生“偷停”现象，导致环氧粉末不能熔融粘结，预热温度应控制在200240C之间。5.6预生产阶段a）根据钢管直径配置两组喷枪，第一组喷枪为喷涂环氧粉末底层，第二组喷枪为喷涂环氧粉末面层，每组喷枪数量视管径大小而设置，设置数量为4
