《钢构造防火涂料涂装施工工艺设计标准.docx》由会员分享，可在线阅读，更多相关《钢构造防火涂料涂装施工工艺设计标准.docx（6页珍藏版）》请在第壹文秘上搜索。

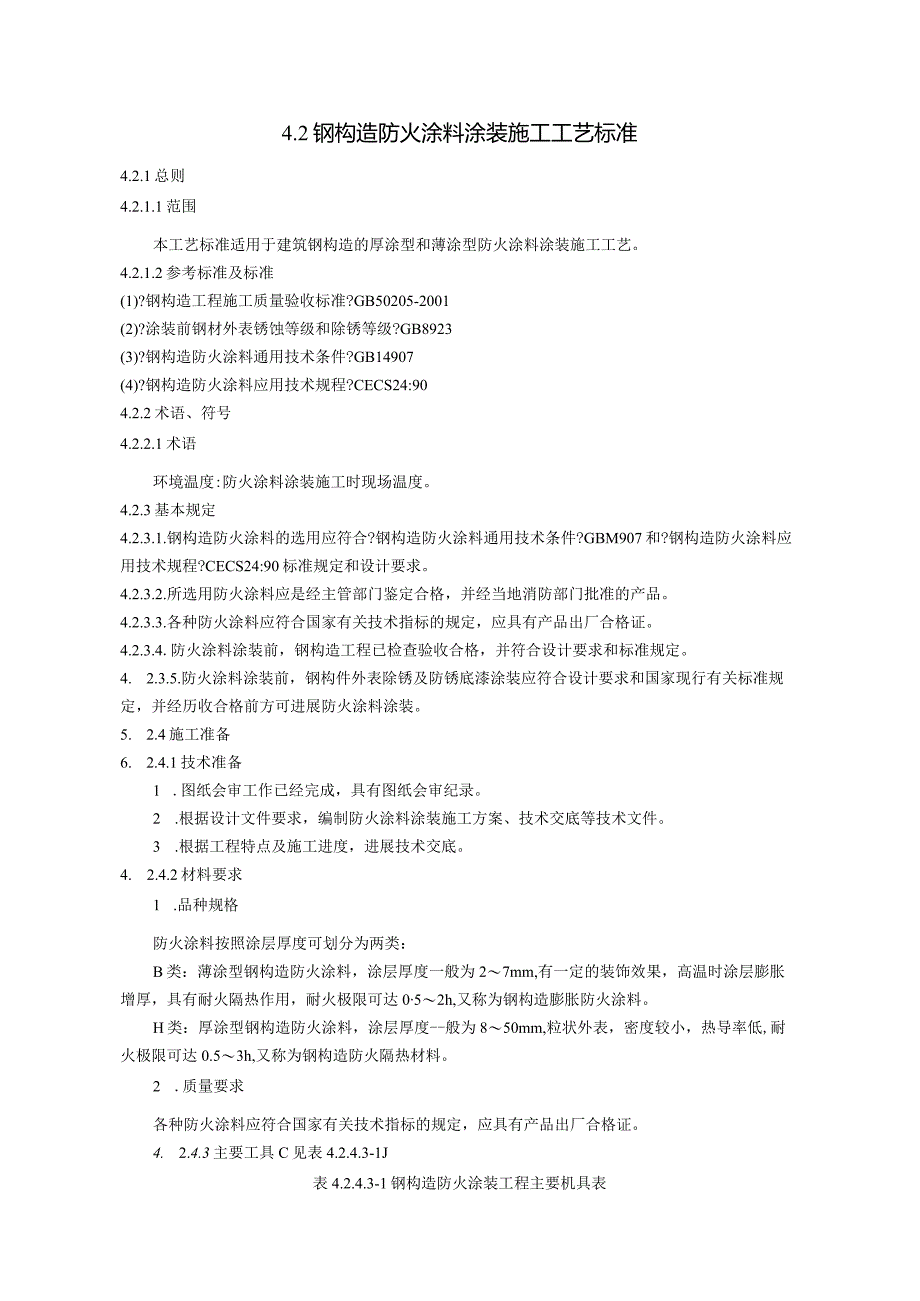

1、4.2钢构造防火涂料涂装施工工艺标准4.2.1总则4.2.1.1范围本工艺标准适用于建筑钢构造的厚涂型和薄涂型防火涂料涂装施工工艺。4.2.1.2参考标准及标准(1)?钢构造工程施工质量验收标准?GB50205-2001(2)?涂装前钢材外表锈蚀等级和除锈等级?GB8923(3)?钢构造防火涂料通用技术条件?GB14907(4)?钢构造防火涂料应用技术规程?CECS24:904.2.2术语、符号4.2.2.1术语环境温度:防火涂料涂装施工时现场温度。4.2.3基本规定4.2.3.1.钢构造防火涂料的选用应符合?钢构造防火涂料通用技术条件?GBM907和?钢构造防火涂料应用技术规程?CECS24
2、:90标准规定和设计要求。4.2.3.2.所选用防火涂料应是经主管部门鉴定合格，并经当地消防部门批准的产品。4.2.3.3.各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。4.2.3.4.防火涂料涂装前，钢构造工程已检查验收合格，并符合设计要求和标准规定。4. 2.3.5.防火涂料涂装前，钢构件外表除锈及防锈底漆涂装应符合设计要求和国家现行有关标准规定，并经历收合格前方可进展防火涂料涂装。5. 2.4施工准备6. 2.4.1技术准备1 .图纸会审工作已经完成，具有图纸会审纪录。2 .根据设计文件要求，编制防火涂料涂装施工方案、技术交底等技术文件。3 .根据工程特点及施工进度，进
3、展技术交底。4. 2.4.2材料要求1 .品种规格防火涂料按照涂层厚度可划分为两类：B类：薄涂型钢构造防火涂料，涂层厚度一般为27mm,有一定的装饰效果，高温时涂层膨胀增厚，具有耐火隔热作用，耐火极限可达052h,又称为钢构造膨胀防火涂料。H类：厚涂型钢构造防火涂料，涂层厚度-般为850mm,粒状外表，密度较小，热导率低,耐火极限可达0.53h,又称为钢构造防火隔热材料。2 .质量要求各种防火涂料应符合国家有关技术指标的规定，应具有产品出厂合格证。4. 2.4.3主要工具C见表4.2.4.3-1J表4.2.4.3-1钢构造防火涂装工程主要机具表序号机具名称型号单位数量备注1便携式搅拌机台根据配

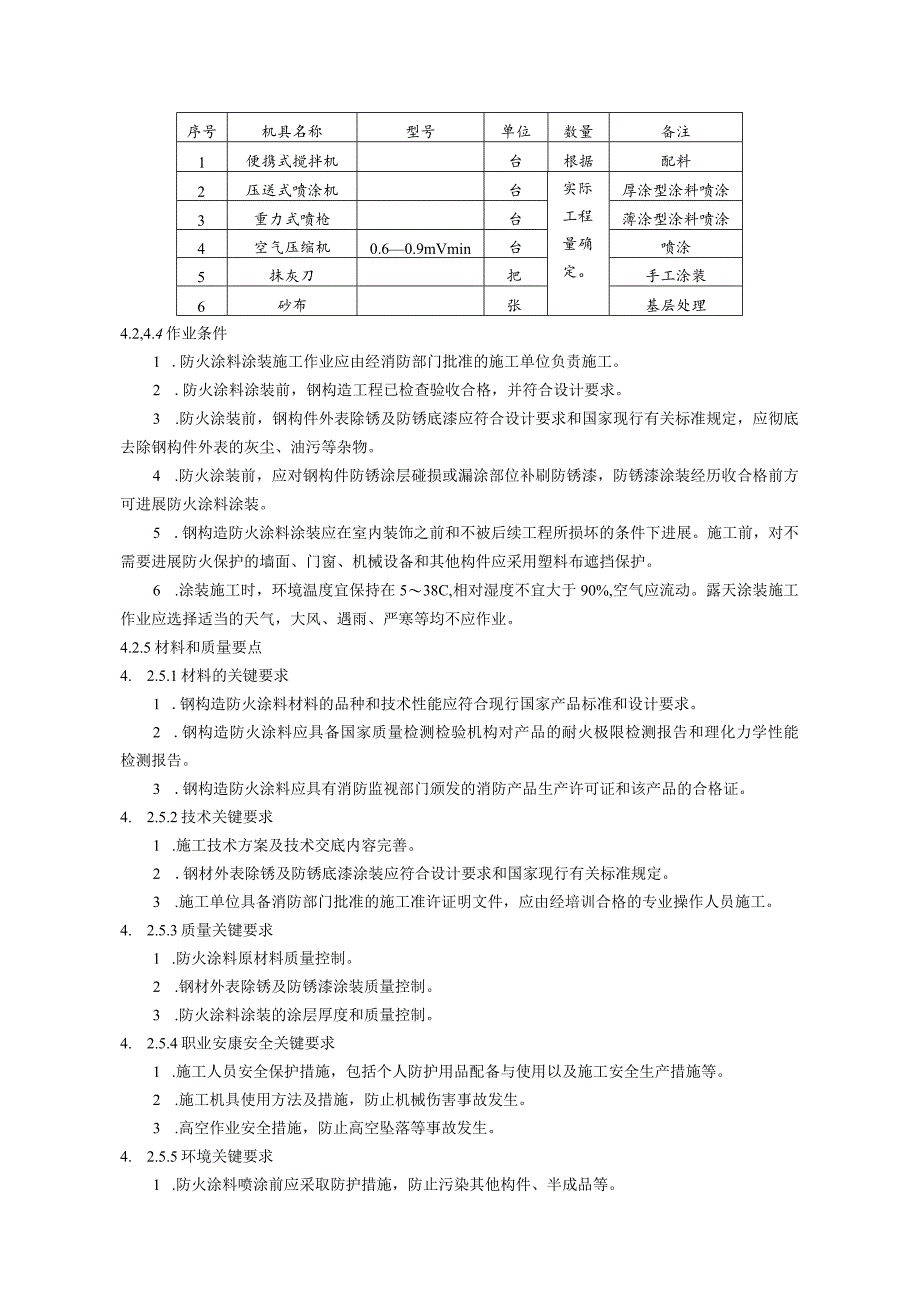

4、料2压送式喷涂机台实际工程量确定。厚涂型涂料喷涂3重力式喷枪台薄涂型涂料喷涂4空气压缩机0.60.9mVmin台喷涂5抹灰刀把手工涂装6砂布张基层处理4.2,4.4作业条件1 .防火涂料涂装施工作业应由经消防部门批准的施工单位负责施工。2 .防火涂料涂装前，钢构造工程已检查验收合格，并符合设计要求。3 .防火涂装前，钢构件外表除锈及防锈底漆应符合设计要求和国家现行有关标准规定，应彻底去除钢构件外表的灰尘、油污等杂物。4 .防火涂装前，应对钢构件防锈涂层碰损或漏涂部位补刷防锈漆，防锈漆涂装经历收合格前方可进展防火涂料涂装。5 .钢构造防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进展。
5、施工前，对不需要进展防火保护的墙面、门窗、机械设备和其他构件应采用塑料布遮挡保护。6 .涂装施工时，环境温度宜保持在538C,相对湿度不宜大于90%,空气应流动。露天涂装施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。4.2.5材料和质量要点4. 2.5.1材料的关键要求1 .钢构造防火涂料材料的品种和技术性能应符合现行国家产品标准和设计要求。2 .钢构造防火涂料应具备国家质量检测检验机构对产品的耐火极限检测报告和理化力学性能检测报告。3 .钢构造防火涂料应具有消防监视部门颁发的消防产品生产许可证和该产品的合格证。4. 2.5.2技术关键要求1 .施工技术方案及技术交底内容完善。2 .
6、钢材外表除锈及防锈底漆涂装应符合设计要求和国家现行有关标准规定。3 .施工单位具备消防部门批准的施工准许证明文件，应由经培训合格的专业操作人员施工。4. 2.5.3质量关键要求1 .防火涂料原材料质量控制。2 .钢材外表除锈及防锈漆涂装质量控制。3 .防火涂料涂装的涂层厚度和质量控制。4. 2.5.4职业安康安全关键要求1 .施工人员安全保护措施，包括个人防护用品配备与使用以及施工安全生产措施等。2 .施工机具使用方法及措施，防止机械伤害事故发生。3 .高空作业安全措施，防止高空坠落等事故发生。4. 2.5.5环境关键要求1 .防火涂料喷涂前应采取防护措施，防止污染其他构件、半成品等。2 .涂

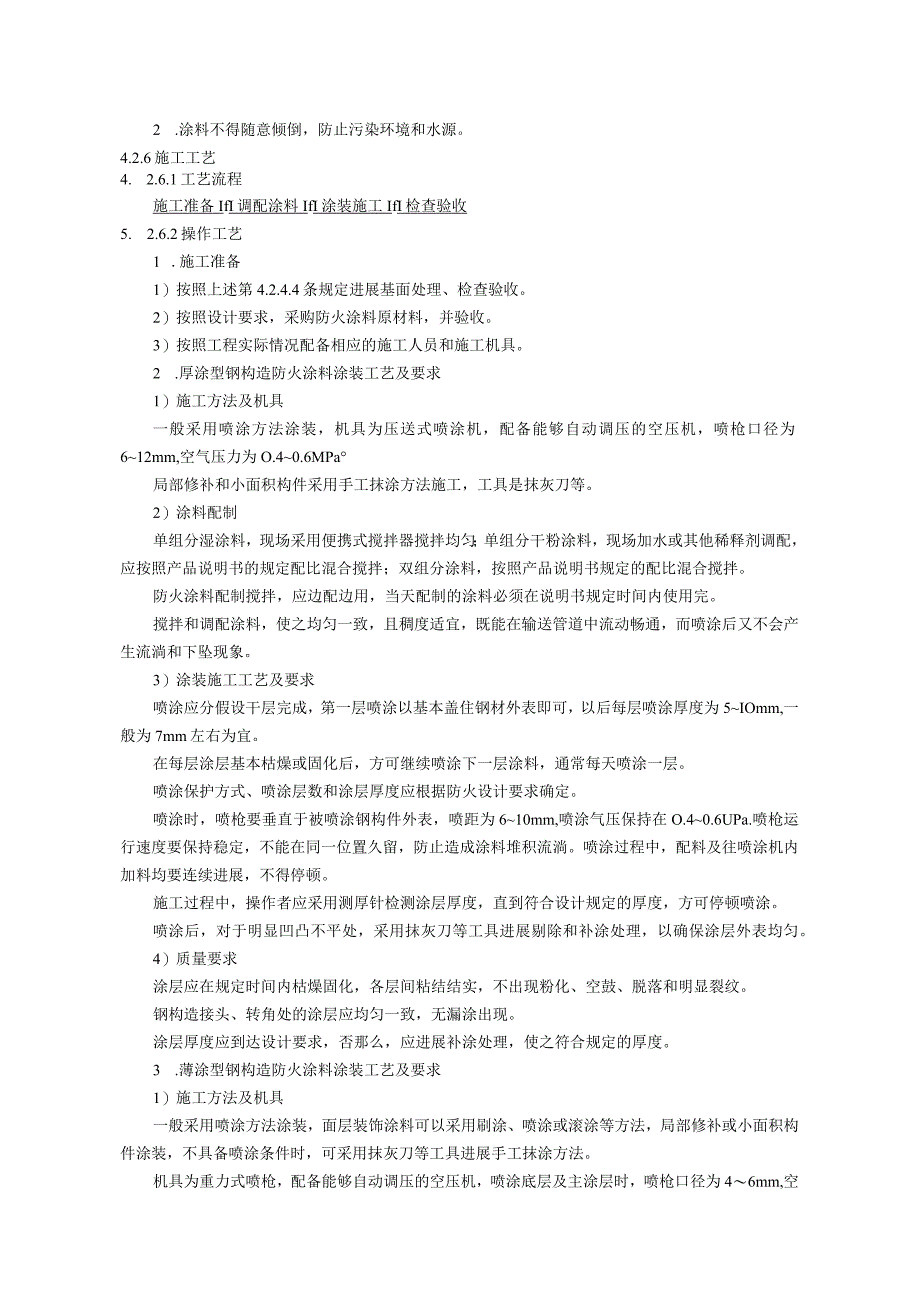

7、料不得随意倾倒，防止污染环境和水源。4.2.6施工工艺4. 2.6.1工艺流程施工准备IfI调配涂料IfI涂装施工IfI检查验收5. 2.6.2操作工艺1 .施工准备1）按照上述第4.2.4.4条规定进展基面处理、检查验收。2）按照设计要求，采购防火涂料原材料，并验收。3）按照工程实际情况配备相应的施工人员和施工机具。2 .厚涂型钢构造防火涂料涂装工艺及要求1）施工方法及机具一般采用喷涂方法涂装，机具为压送式喷涂机，配备能够自动调压的空压机，喷枪口径为612mm,空气压力为O.40.6MPa局部修补和小面积构件采用手工抹涂方法施工，工具是抹灰刀等。2）涂料配制单组分湿涂料，现场采用便携式搅拌器
8、搅拌均匀；单组分干粉涂料，现场加水或其他稀释剂调配，应按照产品说明书的规定配比混合搅拌；双组分涂料，按照产品说明书规定的配比混合搅拌。防火涂料配制搅拌，应边配边用，当天配制的涂料必须在说明书规定时间内使用完。搅拌和调配涂料，使之均匀一致，且稠度适宜，既能在输送管道中流动畅通，而喷涂后又不会产生流淌和下坠现象。3）涂装施工工艺及要求喷涂应分假设干层完成，第一层喷涂以基本盖住钢材外表即可，以后每层喷涂厚度为5IOmm,一般为7mm左右为宜。在每层涂层基本枯燥或固化后，方可继续喷涂下一层涂料，通常每天喷涂一层。喷涂保护方式、喷涂层数和涂层厚度应根据防火设计要求确定。喷涂时，喷枪要垂直于被喷涂钢构件外
9、表，喷距为610mm,喷涂气压保持在O.40.6UPa.喷枪运行速度要保持稳定，不能在同一位置久留，防止造成涂料堆积流淌。喷涂过程中，配料及往喷涂机内加料均要连续进展，不得停顿。施工过程中，操作者应采用测厚针检测涂层厚度，直到符合设计规定的厚度，方可停顿喷涂。喷涂后，对于明显凹凸不平处，采用抹灰刀等工具进展剔除和补涂处理，以确保涂层外表均匀。4）质量要求涂层应在规定时间内枯燥固化，各层间粘结结实，不出现粉化、空鼓、脱落和明显裂纹。钢构造接头、转角处的涂层应均匀一致，无漏涂出现。涂层厚度应到达设计要求，否那么，应进展补涂处理，使之符合规定的厚度。3 .薄涂型钢构造防火涂料涂装工艺及要求1）施工方
10、法及机具一般采用喷涂方法涂装，面层装饰涂料可以采用刷涂、喷涂或滚涂等方法，局部修补或小面积构件涂装，不具备喷涂条件时，可采用抹灰刀等工具进展手工抹涂方法。机具为重力式喷枪，配备能够自动调压的空压机，喷涂底层及主涂层时，喷枪口径为46mm,空气压力为0.40.6MPa,喷涂面层时，喷枪口径为12mm,空气压力为0.4MPa左右。2）涂料配制单组分涂料，现场采用便携式搅拌器搅拌均匀；双组分涂料，按照产品说明书规定的配比混合搅拌。防火涂料配制搅拌，应边配边用，当天配制的涂料必须在说明书规定时间内使用完。搅拌和调配涂料，使之均匀一致，且稠度适宜，既能在输送管道中流动畅通，而喷涂后又不会产生流淌和下坠现
11、象。3）底层涂装施工工艺及要求底涂层一般应喷涂23遍，待前一遍涂层基本枯燥后再喷涂后一遍。第一遍喷涂以盖住钢材基面70%即可，二、三遍喷涂每层厚度不超过2.5mm。喷涂保护方式、喷涂层数和涂层厚度应根据防火设计要求确定。喷涂时，操作工手握喷枪要稳定，运行速度保持稳定。喷枪要垂直于被喷涂钢构件外表，喷距为6IOmnio施工过程中，操作者应随时采用测厚针检测涂层厚度，确保各部位涂层到达设计规定的厚度要求。喷涂后，喷涂形成的涂层是粒状外表，当设计要求涂层外表平整光滑时，待喷涂完最后一遍应采用抹灰刀等工具进展抹平处理，以确保涂层外表均匀平整。4）面层涂装工艺及要求当底涂层厚度符合设计要求，并基本枯燥后
12、，方可进展面层涂料涂装。面层涂料一般涂刷12遍。如第一遍是从左至右涂刷，第二遍那么应从右至左涂刷，以确保全部覆盖住底涂层。面层涂装施工应保证各局部颜色均匀一致，接茬平整。4.2.7质量标准4. 2.7.1主控工程1 .钢构造防火涂料的品种和技术性能应符合设计要求，并应经过具有资质的检测机构检测符合现行国家有关标准的规定和设计要求。检查数量：全数检查。检查方法：检查产品的质量合格证明文件、中文标志及检验报告等。2 .防火涂料涂装前钢构件外表除锈及防锈漆涂装应符合设计要求和国家现行有关标准的规定。检查数量：按构件数抽查10%,且同类构件不应少于3件。检查方法：外表除锈用铲刀检查和用现行国家标准？涂
13、装前钢材外表锈蚀等级和除锈等级?GB8923规定的图片对照观察检查。底漆涂装用干漆膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。3 .钢构造防火涂料的粘结强度和抗拉强度应符合国家现行？钢构造防火涂料应用技术规程?CECS24:90标准的规定。检查方法应符合国家现行？建筑构件防火喷涂材料性能试验方法?GB9978标准的规定。检查数量：每使用100t或缺乏100t薄涂型防火涂料应抽检一次粘结强度：每使用500t或缺乏500t厚涂型防火涂料应抽检一次粘结强度和抗拉强度。检查方法：检查复验报告4 .薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。厚涂型防
14、火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。检查数:按同类构件数抽查10且均不应少于3件。检查方法：采用涂层厚度涌仪、测厚针和钢尺检查。测方法应符合国家现行标准?钢构造防火涂料应用技术规程?CECS24:90的规定和?钢构造工程施工质验收标准?GB50205-2001标准中附录F的规定。5 .薄涂型防火涂料涂层外表裂纹宽度不应大于0.5mm；厚涂型防火涂料涂层外表裂纹宽度不应大于Immo检查数量：按同类构件数抽查10%,且均不应少于3件。检查方法：观察和用尺量检查。2.7.2一般工程1.钢构造防火涂料的型号、名称、颜色及有效期应与其产品
15、质量证明文件相符。开启后，不应存在结皮、结块、凝胶等现象。检查数量：按桶数抽查5%,且不应少于3桶。检查方法：观察检查。2 .防火涂料涂装基层不应有油污、灰尘和泥沙等污垢。检查数量：全数检查。检查方法：观察检查。3 .防火涂料不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已剔除。检查数量：全数检查。检查方法：观察检查。4.2.8成品保护4.2.8.1钢构件涂装后，应加以临时围护隔离，防止踏踩，损伤涂层。4.2.8.2钢构件涂装后，在24h之内如遇大风或下雨时，应加以覆盖，防止沾染灰尘或水汽，防止影响涂层的附着力。4.2.8.3涂装后的钢构件应注意防止磕碰，防止涂层损坏。4.2.8.4涂装前，对其他半成品做好遮蔽保护，防止污染。4.2.8.5做好防火涂料涂层的维护与修理工作。如遇剧烈震动、机械碰撞或暴雨袭击等，应检查涂层有无受损，并及时对涂层受损部位进展修理或采取其他处理措施。4.2.9安全环保措施4
