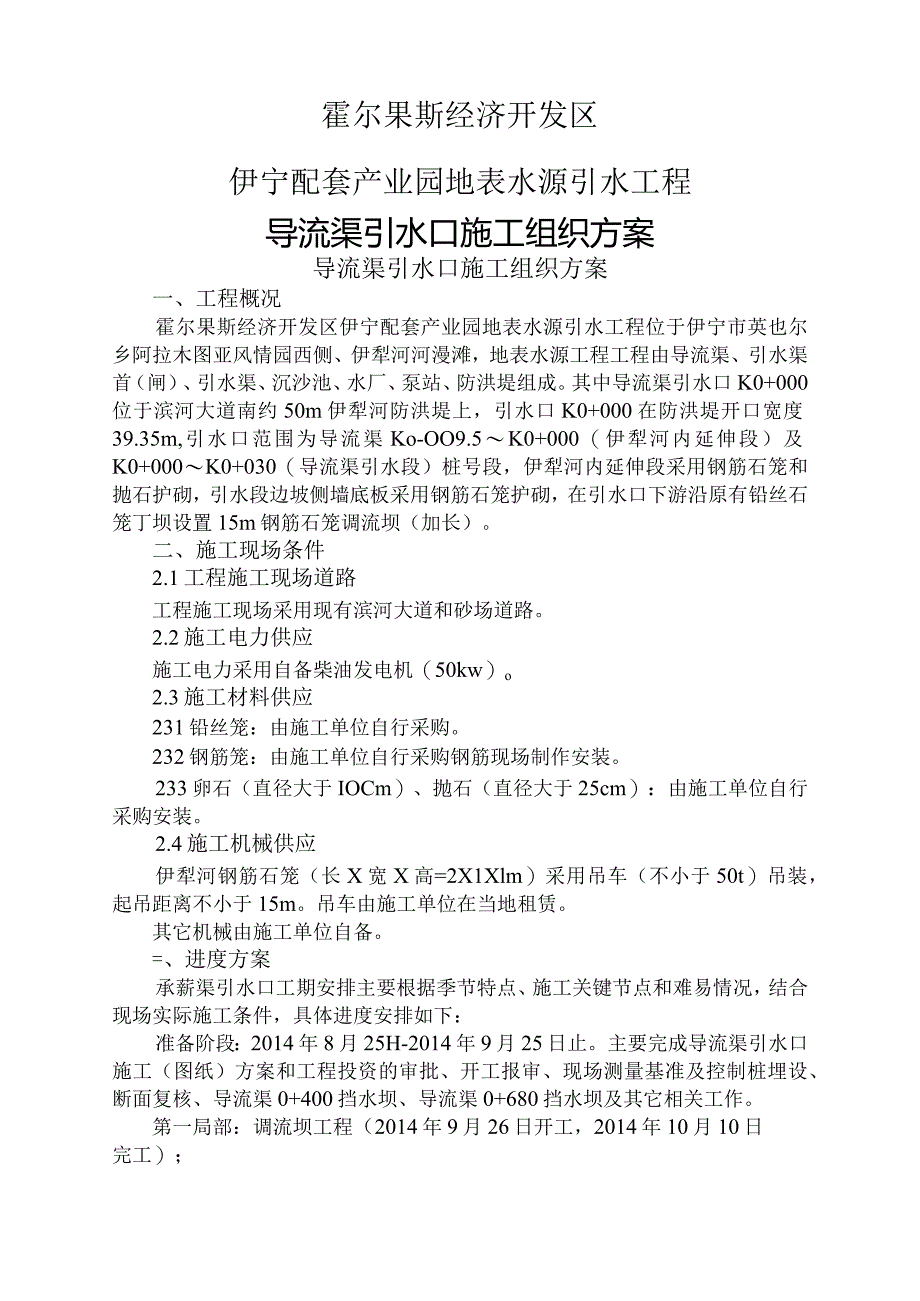

1、霍尔果斯经济开发区伊宁配套产业园地表水源引水工程导流渠引水口施工组织方案导流渠引水口施工组织方案一、工程概况霍尔果斯经济开发区伊宁配套产业园地表水源引水工程位于伊宁市英也尔乡阿拉木图亚风情园西侧、伊犁河河漫滩，地表水源工程工程由导流渠、引水渠首（闸）、引水渠、沉沙池、水厂、泵站、防洪堤组成。其中导流渠引水口K0+000位于滨河大道南约50m伊犁河防洪堤上，引水口K0+000在防洪堤开口宽度39.35m,引水口范围为导流渠Ko-OO9.5K0+000（伊犁河内延伸段）及K0+000K0+030（导流渠引水段）桩号段，伊犁河内延伸段采用钢筋石笼和抛石护砌，引水段边坡侧墙底板采用钢筋石笼护砌，在引水
2、口下游沿原有铅丝石笼丁坝设置15m钢筋石笼调流坝（加长）。二、施工现场条件2.1工程施工现场道路工程施工现场采用现有滨河大道和砂场道路。2.2施工电力供应施工电力采用自备柴油发电机（50kw）o2.3施工材料供应231铅丝笼：由施工单位自行采购。232钢筋笼：由施工单位自行采购钢筋现场制作安装。233卵石（直径大于IOCm）、抛石（直径大于25cm）：由施工单位自行采购安装。2.4施工机械供应伊犁河钢筋石笼（长X宽X高=2X1Xlm）采用吊车（不小于50t）吊装，起吊距离不小于15m。吊车由施工单位在当地租赁。其它机械由施工单位自备。=、进度方案承薪渠引水口工期安排主要根据季节特点、施工关键节

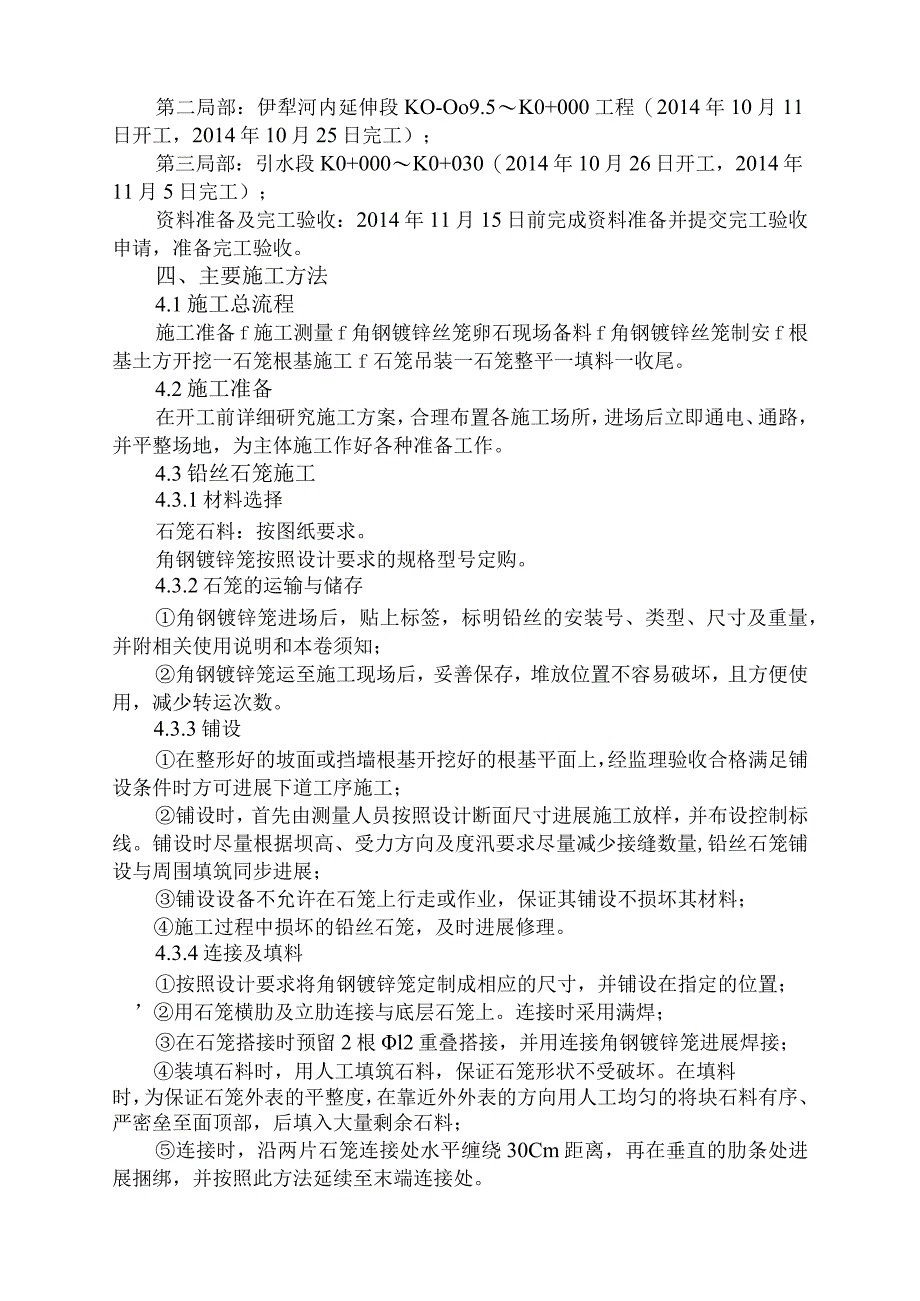

3、点和难易情况，结合现场实际施工条件，具体进度安排如下：准备阶段：2014年8月25H-2014年9月25日止。主要完成导流渠引水口施工（图纸）方案和工程投资的审批、开工报审、现场测量基准及控制桩埋设、断面复核、导流渠0+400挡水坝、导流渠0+680挡水坝及其它相关工作。第一局部：调流坝工程（2014年9月26日开工，2014年10月10日完工）；第二局部：伊犁河内延伸段KO-Oo9.5K0+000工程（2014年10月11日开工，2014年10月25日完工）；第三局部：引水段K0+000K0+030（2014年10月26日开工，2014年11月5日完工）；资料准备及完工验收：2014年11月
4、15日前完成资料准备并提交完工验收申请，准备完工验收。四、主要施工方法4.1施工总流程施工准备f施工测量f角钢镀锌丝笼卵石现场备料f角钢镀锌丝笼制安f根基土方开挖一石笼根基施工f石笼吊装一石笼整平一填料一收尾。4.2施工准备在开工前详细研究施工方案，合理布置各施工场所，进场后立即通电、通路，并平整场地，为主体施工作好各种准备工作。4.3铅丝石笼施工4.3.1材料选择石笼石料：按图纸要求。角钢镀锌笼按照设计要求的规格型号定购。4.3.2石笼的运输与储存角钢镀锌笼进场后，贴上标签，标明铅丝的安装号、类型、尺寸及重量，并附相关使用说明和本卷须知；角钢镀锌笼运至施工现场后，妥善保存，堆放位置不容易破坏
5、，且方便使用，减少转运次数。4.3.3铺设在整形好的坡面或挡墙根基开挖好的根基平面上，经监理验收合格满足铺设条件时方可进展下道工序施工；铺设时，首先由测量人员按照设计断面尺寸进展施工放样，并布设控制标线。铺设时尽量根据坝高、受力方向及度汛要求尽量减少接缝数量,铅丝石笼铺设与周围填筑同步进展；铺设设备不允许在石笼上行走或作业，保证其铺设不损坏其材料；施工过程中损坏的铅丝石笼，及时进展修理。4.3.4连接及填料按照设计要求将角钢镀锌笼定制成相应的尺寸，并铺设在指定的位置；用石笼横肋及立肋连接与底层石笼上。连接时采用满焊；在石笼搭接时预留2根l2重叠搭接，并用连接角钢镀锌笼进展焊接；装填石料时，用人

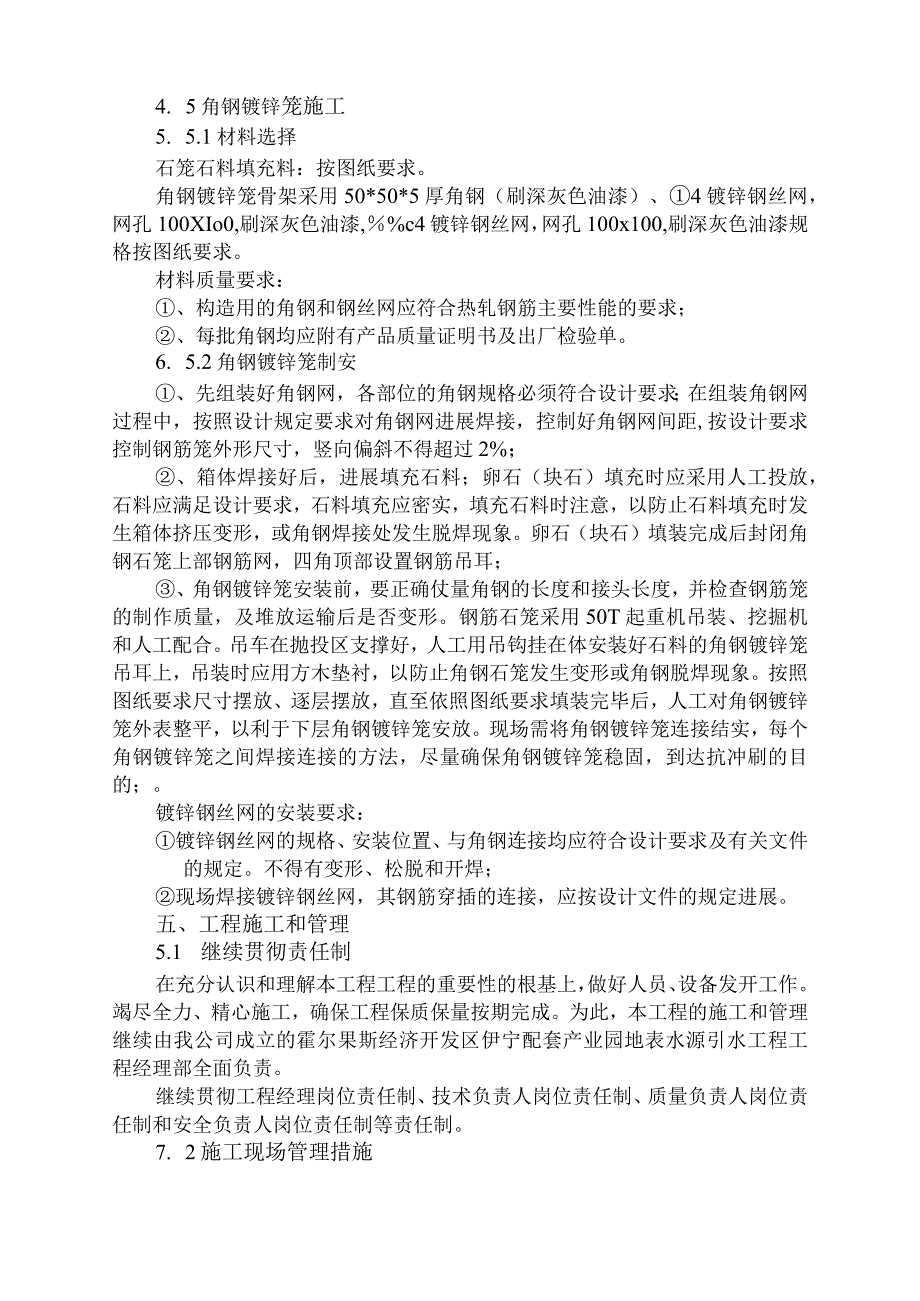

6、工填筑石料，保证石笼形状不受破坏。在填料时，为保证石笼外表的平整度，在靠近外外表的方向用人工均匀的将块石料有序、严密垒至面顶部，后填入大量剩余石料；连接时，沿两片石笼连接处水平缠绕30Cm距离，再在垂直的肋条处进展捆绑，并按照此方法延续至末端连接处。4. 5角钢镀锌笼施工5. 5.1材料选择石笼石料填充料：按图纸要求。角钢镀锌笼骨架采用50*50*5厚角钢（刷深灰色油漆）、4镀锌钢丝网，网孔100XIo0,刷深灰色油漆,%c4镀锌钢丝网，网孔100x100,刷深灰色油漆规格按图纸要求。材料质量要求：、构造用的角钢和钢丝网应符合热轧钢筋主要性能的要求；、每批角钢均应附有产品质量证明书及出厂检验单
7、。6. 5.2角钢镀锌笼制安、先组装好角钢网，各部位的角钢规格必须符合设计要求；在组装角钢网过程中，按照设计规定要求对角钢网进展焊接，控制好角钢网间距,按设计要求控制钢筋笼外形尺寸，竖向偏斜不得超过2%；、箱体焊接好后，进展填充石料；卵石（块石）填充时应采用人工投放，石料应满足设计要求，石料填充应密实，填充石料时注意，以防止石料填充时发生箱体挤压变形，或角钢焊接处发生脱焊现象。卵石（块石）填装完成后封闭角钢石笼上部钢筋网，四角顶部设置钢筋吊耳；、角钢镀锌笼安装前，要正确仗量角钢的长度和接头长度，并检查钢筋笼的制作质量，及堆放运输后是否变形。钢筋石笼采用50T起重机吊装、挖掘机和人工配合。吊车在
8、抛投区支撑好，人工用吊钩挂在体安装好石料的角钢镀锌笼吊耳上，吊装时应用方木垫衬，以防止角钢石笼发生变形或角钢脱焊现象。按照图纸要求尺寸摆放、逐层摆放，直至依照图纸要求填装完毕后，人工对角钢镀锌笼外表整平，以利于下层角钢镀锌笼安放。现场需将角钢镀锌笼连接结实，每个角钢镀锌笼之间焊接连接的方法，尽量确保角钢镀锌笼稳固，到达抗冲刷的目的；。镀锌钢丝网的安装要求：镀锌钢丝网的规格、安装位置、与角钢连接均应符合设计要求及有关文件的规定。不得有变形、松脱和开焊；现场焊接镀锌钢丝网，其钢筋穿插的连接，应按设计文件的规定进展。五、工程施工和管理5.1 继续贯彻责任制在充分认识和理解本工程工程的重要性的根基上，
9、做好人员、设备发开工作。竭尽全力、精心施工，确保工程保质保量按期完成。为此，本工程的施工和管理继续由我公司成立的霍尔果斯经济开发区伊宁配套产业园地表水源引水工程工程经理部全面负责。继续贯彻工程经理岗位责任制、技术负责人岗位责任制、质量负责人岗位责任制和安全负责人岗位责任制等责任制。7. 2施工现场管理措施1 .在建设单位的领导下，根据要求合理的调度施工，合理利用施工条件，减少和防止工序误差。2 .与当地居民和监理、设计部门协调好关系，使工作中减少纠纷，加弓虽酉己台*03 .科学、合理地编制进度方案，确定每个阶段主要工序控制节点，根据施工情况，进展比较分析，调整进度方案，确保施工总工期。4 .根
10、据施工总进度方案编制分局部项工程进度方案，并确定月和旬作业方案，逐级按目标控制，以到达对工程施工进度的有效控制。5 .当实际进度比方案慢时，在总工期不变的前提下，增加劳力，必要时加班加点，保质量、抢工期。6 .建设施工进度实施组织系统，进展施工任务目标分解，把目标落实到施工人员。7 .实行施工任务书制度，将每天的施工任务下在到施工班组，明确具体目标及要求，并用经济杠杆实行奖罚制度，促使班组能按质按期完成任务，从而确保施工节点要求。8 .3施工现场人员机械安排施工队长：1人；电工：1人；电焊工：3人；钢筋工：8人，普工6人（配合填石及吊装码放），选石工：20人（卵石、块石填充）。机械：挖掘机1台
11、，50T吊车1台，自卸车4台，发电机组（50kw）一套，水泵3台。六、质量安全保障措施6.1工程质量目标合格率100%,确保工程质量到达合格标准。6.2质量管理方针坚持“百年大计，质量第一的方针，科学管理，精心施工，有的放矢，目标明确，确保工程质量。6.3质量管理体系建设以工程经理为第一责任者的质量管理体系，纵向上要有利于第一责任者的统一指挥和分级领导，横向上要有利于各个职能部门的分工合作，强化各级工作人员的岗位责任制，把质量工作贯彻到每一项工作当中。6.4质量管理建设工程质量管理机构，配备与所承担任务相适应的专职质检人员，确保对所有影响质量的施工进展恰当而连续的控制，严格检查验收制度，并主动承受业主、监理工程师和设计代表的监视检查。6.5“五牌一图与安全标牌施工现场必须有“五牌一图，即施工单位及工地名称牌、安全生产6大纪律宣传牌、防火须知牌、安全无重大事故计数牌、工地主要管理人员名单牌和施工总平面图。图牌应规格统一，字迹端正，表示明确。6.6安全生产宣传宣传安全生产，在主要施工部位、作业点、不安全区、主要通道口都必须挂有安全宣传标语或安全警告牌。6.7现场安全进入施工现场，人人都必须戴好安全帽，劳动防护用品穿戴齐全，符合要求，不准穿背心或拖鞋及赤脚上班。6.8重点部位安全重点部位必须建设有关规定，有专人管理，落实责任。按要求设置警告标志。
