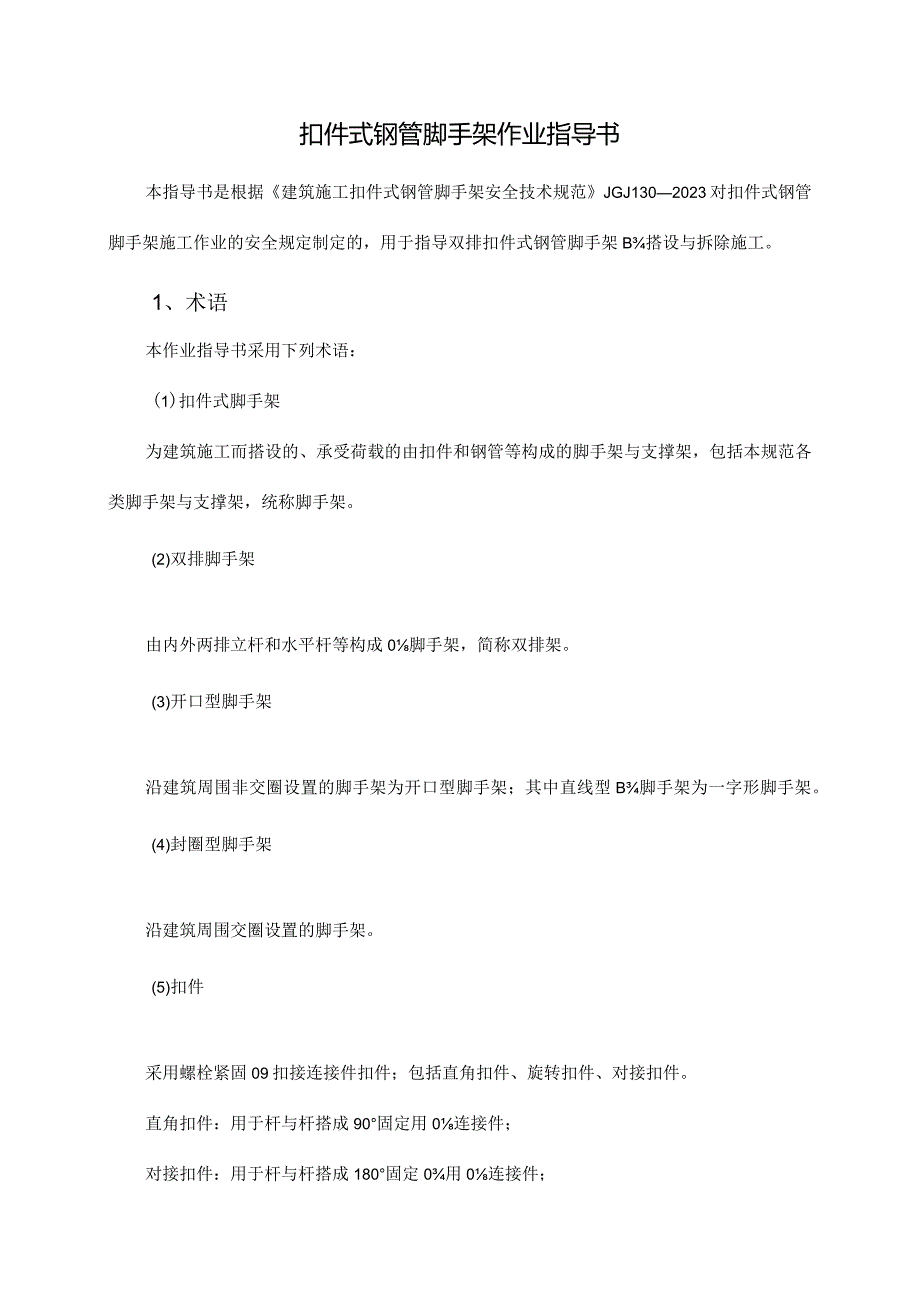

1、扣件式钢管脚手架作业指导书本指导书是根据建筑施工扣件式钢管脚手架安全技术规范JGJ1302023对扣件式钢管脚手架施工作业的安全规定制定的，用于指导双排扣件式钢管脚手架B搭设与拆除施工。1、术语本作业指导书采用下列术语：(1)扣件式脚手架为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包括本规范各类脚手架与支撑架，统称脚手架。(2)双排脚手架由内外两排立杆和水平杆等构成0脚手架，简称双排架。(3)开口型脚手架沿建筑周围非交圈设置的脚手架为开口型脚手架；其中直线型B脚手架为一字形脚手架。(4)封圈型脚手架沿建筑周围交圈设置的脚手架。(5)扣件采用螺栓紧固09扣接连接件扣件；包括

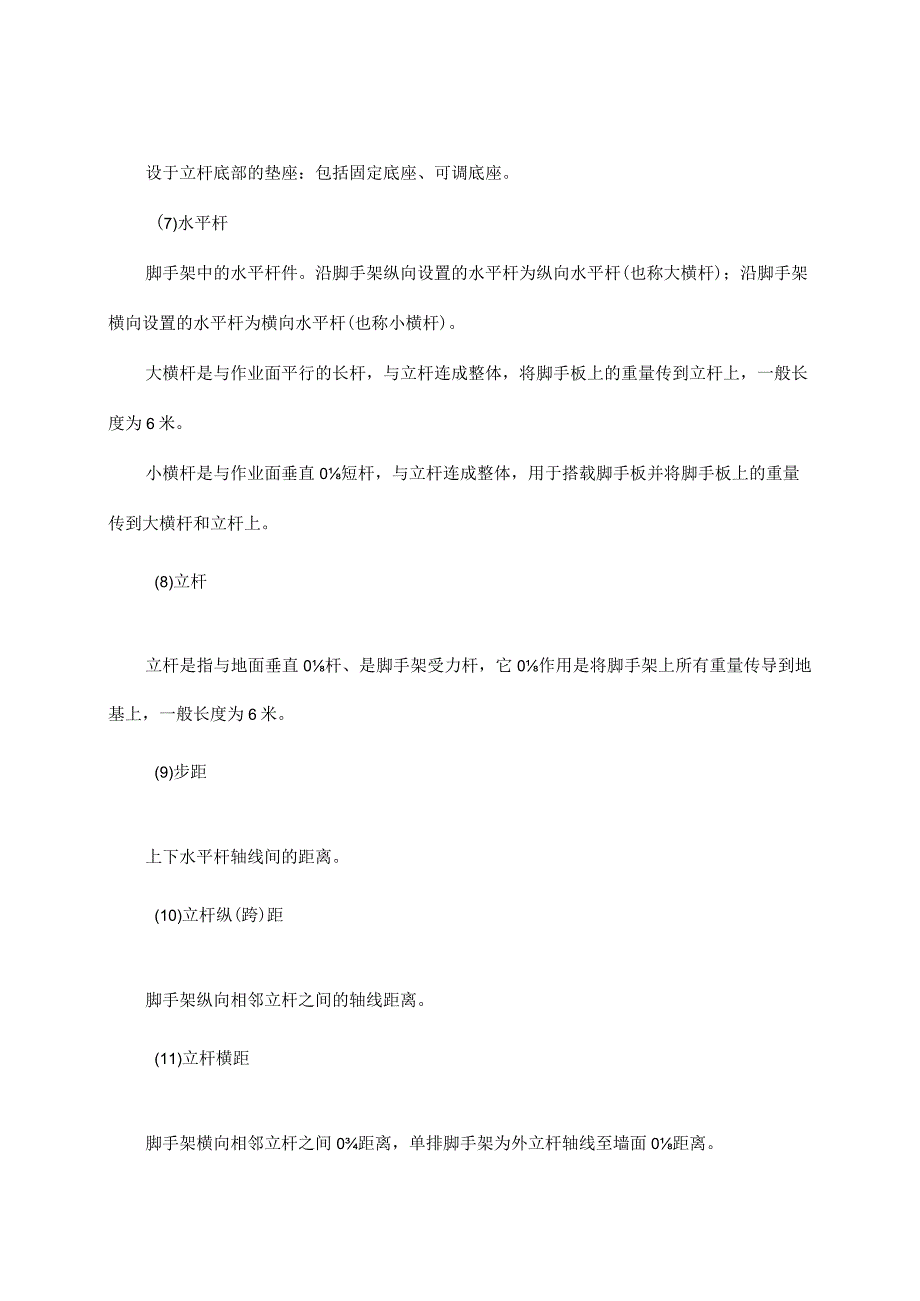

2、直角扣件、旋转扣件、对接扣件。直角扣件：用于杆与杆搭成90固定用0连接件；对接扣件：用于杆与杆搭成180固定0用0连接件；旋转扣件：用于杆与杆搭成360范围内任意角度连接固定0连接件。设于立杆底部的垫座：包括固定底座、可调底座。(7)水平杆脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆(也称大横杆)；沿脚手架横向设置的水平杆为横向水平杆(也称小横杆)。大横杆是与作业面平行的长杆，与立杆连成整体，将脚手板上的重量传到立杆上，一般长度为6米。小横杆是与作业面垂直0短杆，与立杆连成整体，用于搭载脚手板并将脚手板上的重量传到大横杆和立杆上。(8)立杆立杆是指与地面垂直0杆、是脚手架受力杆，它
3、0作用是将脚手架上所有重量传导到地基上，一般长度为6米。(9)步距上下水平杆轴线间的距离。(10)立杆纵(跨)距脚手架纵向相邻立杆之间的轴线距离。(11)立杆横距脚手架横向相邻立杆之间0距离，单排脚手架为外立杆轴线至墙面0距离。(12)主节点立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。(13)扫地杆扫地杆贴近楼(地)面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。(14)横向斜撑横向斜撑与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆，与立杆或水平杆成4560夹角。用于将横向脚手架形成三角稳定构造，防止架子沿纵长方向倾斜。(15)剪刀撑在脚手架竖向或水平向成对设置时交叉斜杆。
4、与脚手架长度方向附外排立杆斜交，与作业面平行、与地面成45-60“角的支斜杆。用于将脚手架连成整体，形成三角形，增长整体稳定性。(16)抛撑用于脚手架侧面支撑，与脚手架外侧面斜交0杆件。是指支点在脚手架外与宽度方向多种立杆斜交口勺支杆，与地面和作业面均成45-60夹角，增长脚手架横向稳定，防止脚手架向外倾斜倾倒。(17)连体件将脚手架架体与建筑物主体构件连接，可以传递拉力和压力的构件。重要用于高度较高的脚手架，可以承担外排立杆不均匀产生下沉所产生的载荷和防止脚手架向外倾斜。一般采用焊接或卡接在作业构造上。(18)连墙件间距脚手架相邻连墙件之间0距离。包括连墙件竖距、连墙件横距。(19)脚手架高
5、度自立杆底座下皮至架顶栏杆上皮之间的垂直距离。(20)脚手架长度脚手架纵向两端立杆外皮间的水平距离。(21)脚手架宽度脚手架横向两端立杆外皮之间的水平距离，单排脚手架为立杆外皮至墙面的距离。2、构配件(1)钢管脚手架钢管宜采用483336钢管。每根钢管的最大质量不应不小于25.kg。(2)扣件扣件应采用可锻铸铁或铸钢制作，扣件在螺栓拧紧扭力矩到达65N2m时，不得发生破坏。(3)脚手板脚手板可采用钢、木、竹材料制作，单块脚手板的的质量不适宜不小于30kg；木脚手板厚度不应不不小于50mm,两端宜各设直径不不不小于4mmB镀锌钢丝箍两道；竹脚手板宜采用由毛竹或楠竹制作0竹串片板、竹笆板。3、构造
6、规定3.1 双排架设计常用敞开式双排脚手架0设计尺寸见表1所示。3.2 纵向水平杆构造应符合下列规定：(1)纵向水平杆应设置在立杆内侧，单根杆长度不应不不小于3跨；(2)纵向水平杆接长应采用对接扣件连接或搭接。并应符合下列规定：两根相邻纵向水平杆的接头不应设置在同步或同跨内；不一样步或不一样跨两个相邻接头在水平方向错开的距离不应不不小于500mm；各接头中心至近来主节点的距离不应不小于纵距01/3；搭接长度不应不不小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端0距离不应不不小于100mm；(3)当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平
7、杆时支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应不小于400mm。表1：常用敞开式双排脚手架日勺设计尺寸(m)连墙件设置立杆横距h步距h下列荷载时的立杆纵距Ia手允搭高叟H脚架许设度H2+0.35(kNm2)2+2+250.35(kNm2)3+0.35(kNm2)3+2230.35(kNm2)步1.051.502.01.51.51.5501.801.81.51.51.5321.301.501.81.51.51.5501.801.81.21.51.2301.551.501.81.51.51.5381.801.81.21.5
8、1.22211.051.502.01.51.51.5431.801.81.21.51.2241.301.501.81.51.51.2301.801.81.21.51.217注：表中所示2+2+230.35(kNm2),包括下列荷载：2+2(kNm2)为二层装修作业层施工荷载原则值；230.35(kNm2)为二层作业层脚手板自重荷载原则值.作业层横向水平杆间距，应按不不小于la/2设置。地面粗糙度为B类.基本风压=O.4kNm2o3.3 横向水平杆构造应符合下列规定：(1)作业层上非主节点处0横向不平杆，宜根据支承脚手板0需要等间距设置,最大间距不应不小于纵距的1/2；(2)当使用冲压钢脚手板、
9、木脚手板、竹串片脚手板时，双排脚手架0横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架B横向水平杆0一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应不不小于18Omm。(3)当使用竹笆脚手板时，双排脚手架的横向水平杆两端,应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应不不小于180mm。3.4 主节点主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。3.5 脚手板的设置应符合下列规定：1.1 作业层脚手板应铺满、铺稳，铺实。1.2 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水
10、平杆上。当脚手板长度不不小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板0铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150m11b两块脚手板外伸长度0和不应不小于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应不不小于200mm,其伸出横向水平杆的长度不应不不小于100mm01.3 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径不不不小于1.2mm时镀锌钢丝固定在纵向水平杆上。1.4 作业层端部脚手板探头长度应取15Omnb其板的两端均应固定于支承杆件
11、上。3.6 立杆构造规定(1)每根立杆底部应设置底座或垫板。(2)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不不小于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(3)脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高下差不应不小于1m。靠边坡上方0立杆轴线到边坡0距离不应不不小于500mmo(4)单、双排脚手架底层步距均不应不小于2m。(5)单排、双排与满堂脚手架立杆接长除顶层顶步外，其他各层各步接头必须采用对接扣件连接。(6)脚手架立杆对接、搭接应符合下列规定：当立杆采用对接接长时，立杆0对接扣件
12、应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆0两个相隔接头在高度方向错开的距离不适宜不不小于500mm；各接头中心至主节点B距离不适宜不小于步距的1/3；当立杆采用搭接接长时，搭接长度不应不不小于1m,并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应不不小于100mmo(7)脚手架立杆顶端栏杆宜高出女儿墙上端Inb宜高出檐口上端1.5m。3.7 连墙件(1)连墙件设置的位置、数量应按专题施工方案确定。(2)脚手架连墙件数量的设置除应满足本规范的计算规定外，还应符合表2的规定。表2：连墙件布置最大间距搭设方法高度竖向间距(h)水平间距(Ia)每根连墙件覆盖面
13、积(m2)双排落地50m3h31a40双排悬挑50m2h31.27单擅24m3h31a40注：h步距；Ia纵距。(3)连墙件0布置应符合下列规定：应靠近主节点设置，偏离主节点0距离不应不小于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；应优先采用菱形布置，或采用方形、矩形布置。(4)开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应不小于建筑物的层高，并不应不小于4m。(5)连墙件中日勺连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。(6)连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物
14、连接。(7)当脚手架下部暂不能设连墙件时应采用防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间；连接点中心至主节点的距离不应不小于300mm。抛撑应在连墙件搭设后方可拆除。(8)架高超过40m且有风涡流作用时，应采用抗上升翻流作用的连墙措施。3.8 门洞(1)单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架构造型式，斜杆与地面0倾角应在4560。之间。（2）根据步距与纵距0关系按规范规定确定门洞的型式。（3）单排脚手架门洞处，应在平面桁架的每一节间设置一根斜腹杆；双排脚手架门洞处时空间桁架，除下弦平面外，应在其他5个平面内节间设置一根斜腹杆。（4）斜腹杆宜采用旋转扣件固定在与之相交0横向水平杆时伸出端上，旋转扣件中心线至主节点0距离不适宜不小于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。（5）斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接。（6）单排脚手架过窗洞时应增设置杆或增设一根纵向水平杆（7）门洞桁架下0两侧立杆应为双管立杆，副立杆高度应高于门洞口12步。（8）门洞桁架中伸出上下弦杆的杆件端头，均应增设一种防滑扣件，该扣件宜紧靠主节点处的扣件。3.9 剪刀撑与横向斜撑（
