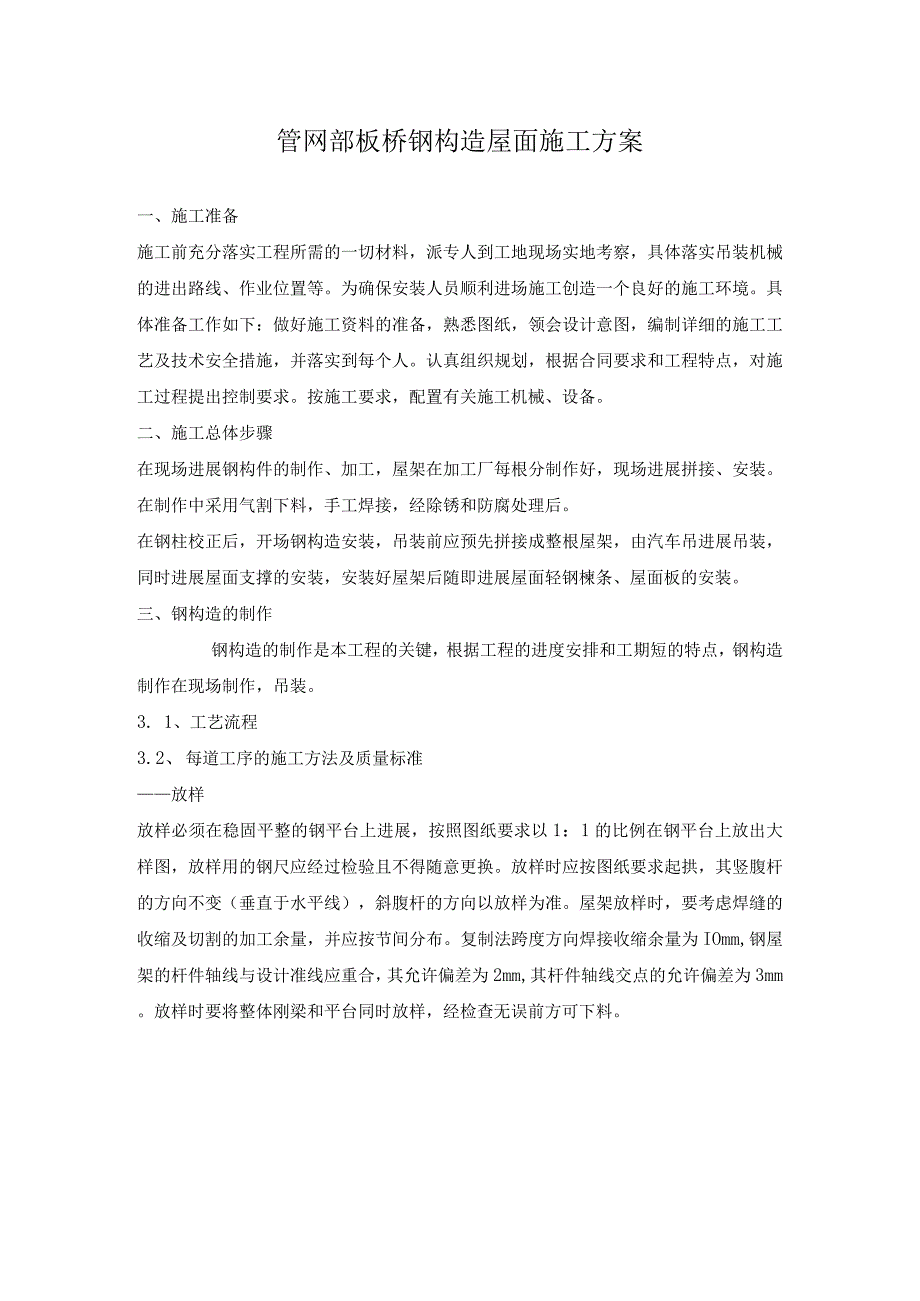

1、管网部板桥钢构造屋面施工方案一、施工准备施工前充分落实工程所需的一切材料，派专人到工地现场实地考察，具体落实吊装机械的进出路线、作业位置等。为确保安装人员顺利进场施工创造一个良好的施工环境。具体准备工作如下：做好施工资料的准备，熟悉图纸，领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。认真组织规划，根据合同要求和工程特点，对施工过程提出控制要求。按施工要求，配置有关施工机械、设备。二、施工总体步骤在现场进展钢构件的制作、加工，屋架在加工厂每根分制作好，现场进展拼接、安装。在制作中采用气割下料，手工焊接，经除锈和防腐处理后。在钢柱校正后，开场钢构造安装，吊装前应预先拼接成整根屋架
2、，由汽车吊进展吊装，同时进展屋面支撑的安装，安装好屋架后随即进展屋面轻钢楝条、屋面板的安装。三、钢构造的制作钢构造的制作是本工程的关键，根据工程的进度安排和工期短的特点，钢构造制作在现场制作，吊装。3. 1、工艺流程3.2、 每道工序的施工方法及质量标准放样放样必须在稳固平整的钢平台上进展，按照图纸要求以1：1的比例在钢平台上放出大样图，放样用的钢尺应经过检验且不得随意更换。放样时应按图纸要求起拱，其竖腹杆的方向不变（垂直于水平线），斜腹杆的方向以放样为准。屋架放样时，要考虑焊缝的收缩及切割的加工余量，并应按节间分布。复制法跨度方向焊接收缩余量为IOmm,钢屋架的杆件轴线与设计准线应重合，其允

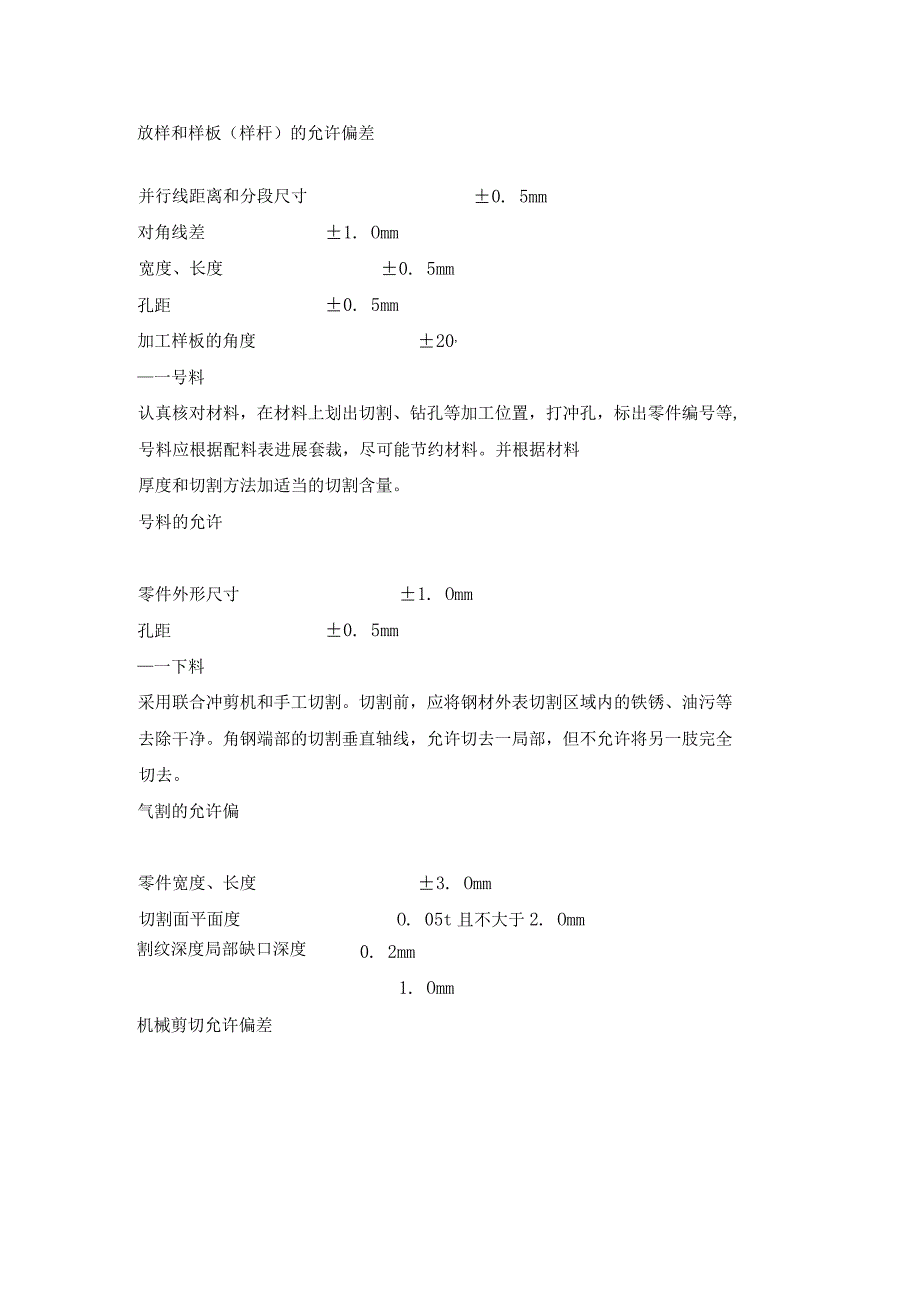

3、许偏差为2mm,其杆件轴线交点的允许偏差为3mm。放样时要将整体刚梁和平台同时放样，经检查无误前方可下料。放样和样板（样杆）的允许偏差并行线距离和分段尺寸0. 5mm对角线差1. Omm宽度、长度0. 5mm孔距0. 5mm加工样板的角度20,一号料认真核对材料，在材料上划出切割、钻孔等加工位置，打冲孔，标出零件编号等,号料应根据配料表进展套裁，尽可能节约材料。并根据材料厚度和切割方法加适当的切割含量。号料的允许零件外形尺寸1. Omm孔距0. 5mm一下料采用联合冲剪机和手工切割。切割前，应将钢材外表切割区域内的铁锈、油污等去除干净。角钢端部的切割垂直轴线，允许切去一局部，但不允许将另一肢完

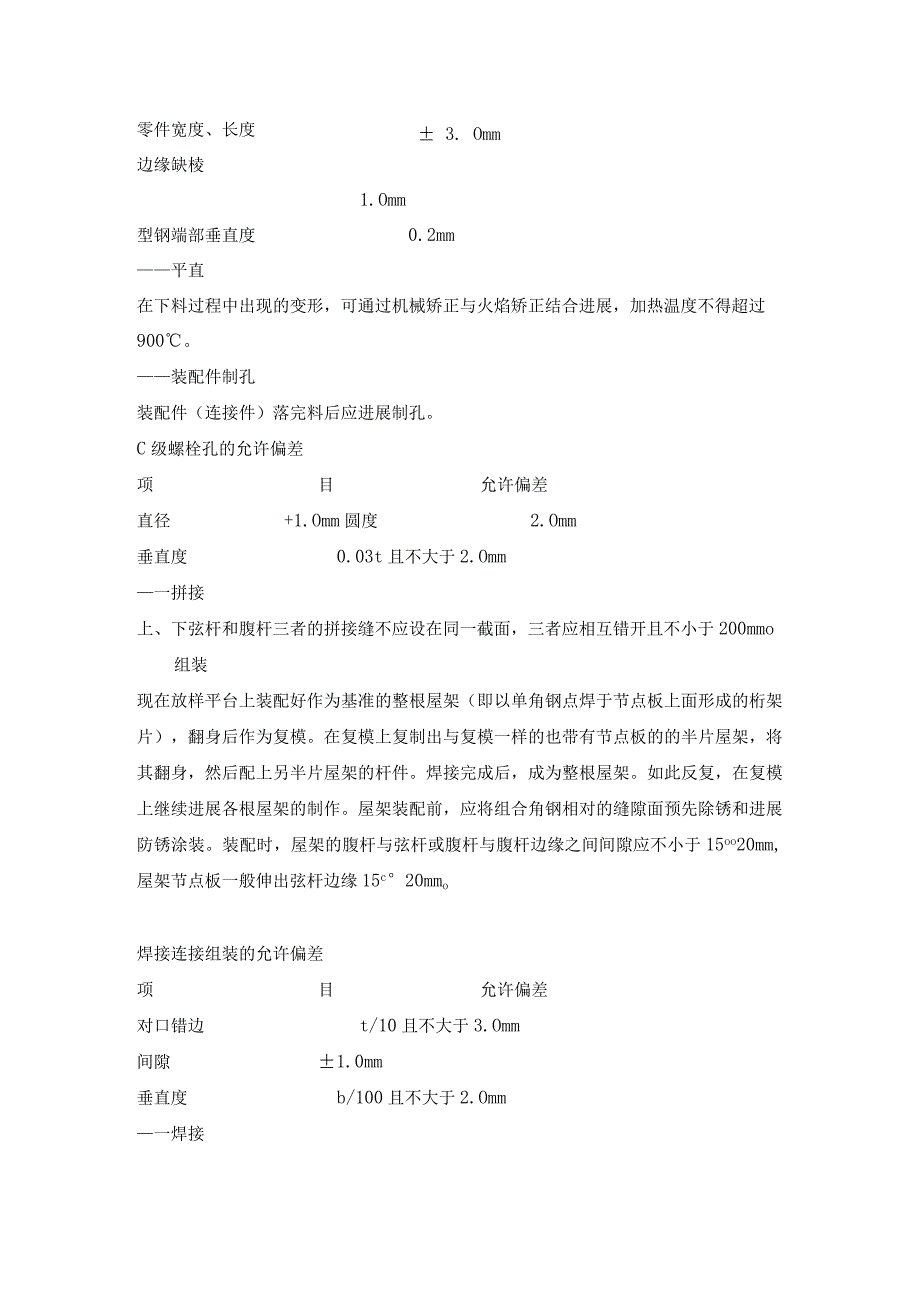

4、全切去。气割的允许偏零件宽度、长度3. Omm切割面平面度O. 05t且不大于2. Omm0. 2mm1. Omm割纹深度局部缺口深度机械剪切允许偏差 3. Omm零件宽度、长度边缘缺棱1.Omm型钢端部垂直度0.2mm平直在下料过程中出现的变形，可通过机械矫正与火焰矫正结合进展，加热温度不得超过900。装配件制孔装配件（连接件）落完料后应进展制孔。C级螺栓孔的允许偏差项目允许偏差直径+1.Omm圆度2.Omm垂直度0.03t且不大于2.Omm一拼接上、下弦杆和腹杆三者的拼接缝不应设在同一截面，三者应相互错开且不小于200mmo组装现在放样平台上装配好作为基准的整根屋架（即以单角钢点焊于节点板
5、上面形成的桁架片），翻身后作为复模。在复模上复制出与复模一样的也带有节点板的的半片屋架，将其翻身，然后配上另半片屋架的杆件。焊接完成后，成为整根屋架。如此反复，在复模上继续进展各根屋架的制作。屋架装配前，应将组合角钢相对的缝隙面预先除锈和进展防锈涂装。装配时，屋架的腹杆与弦杆或腹杆与腹杆边缘之间间隙应不小于15oo20mm,屋架节点板一般伸出弦杆边缘15c20mmo焊接连接组装的允许偏差项目允许偏差对口错边t/10且不大于3.Omm间隙1.0mm垂直度b/100且不大于2.Omm一焊接屋架焊接前，应找平垫实，焊接时宜从屋架中间向两端对称焊接，焊接时不宜采用单面一次焊接成型，宜先在屋架的一面焊接
6、首道焊缝，翻身后对另一面施焊完成，再行翻身对原来一面施焊完成。翻身时应选择适宜吊点，防止变形。屋架节点不得采用连续焊缝，焊接全部完成后，应认真矫正屋架的弯曲变形及支座底板的焊接变形。屋架支座节点一般焊缝较多，宜先行拼接焊好，并经矫正整平，再插入屋架组装。校正焊接完成后应进展矫正，采用火焰矫正，火焰温度不得超过900。成品钻孔钻孔时钻头与构件孔面要垂直，孔位一定要划出十字线，并打好样冲眼，钻孔后均须进展清孔和孔边到棱。精度要求机械防锈钢构造构件在现场制作完成后，要用角向砂轮机去除材料由于气割引起的边缘挂渣，板材剪切的边缘毛刺，制孔引起的飞边等。钢构造件将按合同要求进展除锈。除锈后及时涂刷防锈漆。
7、涂装油漆采用人工涂刷的方法。二遍底漆施工在现场进展，在现场吊装前，进展钢构清理，并补防锈漆。防锈和涂层工作应在制作质量检查合格前方可进展，必须认真除锈，对于施工中损伤的油漆，应在施工完毕后补涂。涂层地点的温度为5-30摄氏度之间，雨天或有露水时不作业，涂层完毕后，应在构件上注明编号，并对刚度较差的构件进展钢管加固。成品堆放由于钢构件加工数量较多，材料规格又多，应分类堆放，有利于安装时减少不必要的倒运。四、钢屋架的安装1、工艺流程：作业准备一屋架起吊一屋架安装一连接与固定一检查、验收一除锈、刷涂料（修补）2、安装准备：2.1复验安装定位所用的轴线控制点和测量的标高。2.2放出标高控制线和屋架轴线
8、的吊装辅助线。2.3复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。2.4检查吊装机械及吊具，按照施工要求设置操作平台。2.5屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。2.6测量用钢尺应与钢构造制造用的钢尺校对。3、屋架组拼：屋架分片现场组装时，拼装平台应平整。组拼时应保证屋架总长及起拱尺寸的要求。焊接时焊完一面检查合格后，再翻身焊另一面。经历收前方准吊装。屋架及也可以在地面上组装好一次吊装，但要临时加固，以保
9、证吊装时有足够的刚度。4、屋架安装：4.1吊点必须设在屋架三汇交节点上。屋架起吊时离地50Cm时暂停，检查无误后再继续起吊。4.2安装第一根屋架时，在松开吊钩前初步校正；对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。4. 3第二根屋架同样方法吊装就位好后，不要松钩，用杉篙或方木临时与第一根屋架固定，跟着安装支撑系统及局部楝条，最后校正固定，务使第一板屋架与第二根屋架形成一个具有空间刚度和稳定的整体。4. 4从第三桐屋架开场，在屋脊点及上弦中点装上楝条即可将屋架固定，同时将屋架校正好。5、构件连接与固定：5. 1构件安装采用焊接或螺栓连接的节点，需检查连接
10、节点，合格前方能进展焊接或紧固。5. 2安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外鲁思扣长度不少于23扣。5. 3安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3,且不大于8mm,焊缝长度不宜小于25mm,位置应在焊道内。安装焊缝全数外观检查,主要的焊缝应按设计要求用超声波探伤检查内在质量。上述检查均需做出记录。5. 4焊接及高强螺栓连接操作工艺详见该项工艺标准。5. 5屋架支座、支撑系统的构造做法需认真检查，必须符合设计要求，零配件不得遗漏。6、检查验收：6. 1屋架安装后首先检查现场连接部位的质量。6. 2屋架安装质量主要检查屋架跨中对两支座中心竖向面的
11、不垂直度；屋架受压弦杆对屋架竖向面的侧面弯曲，必须保证上述偏差不超过允许偏差，以保证屋架符合设计受力状态及整体稳定要求。7. 3屋架支座的标高、轴线位移、跨中挠度，经测量做出记录。7、除锈、涂料：8. 1连接处焊缝无焊渣、油污，除锈合格前方可涂刷涂料。7. 2涂层干漆膜厚度应符合设计要求或施工标准的规定。8、质量标准：8. 1钢构造安装工程的质量检验，在该工程焊接或螺栓连接经质量检验符合标准后进展。8.2由于运输、堆放和吊装造成的构件变形必须矫正。8.3支座位置、做法正确，接触面平稳结实。8.4构件有标记；中心线和标高基准点完备清楚。8.5构造外表干净，无焊疤、油污和泥砂。8.6允许偏差工程项
12、次工程允许偏差（mm）检查方法1 屋架弦杆在相邻节点间平直度1/1000且不大于5用拉线和钢尺检查2 楝条间距5用钢尺检查3 垂直度h/250且不大于15用经纬仪或吊线和钢尺检查4 侧向弯曲L/1000且不大于10用拉线和钢尺检查注：h为屋架高度，L为屋架长度，1为弦杆在相邻节点间的距离。五、钢构造手工焊1、工艺流程作业准备一电弧焊接（平焊、立焊、横焊、仰焊）一焊缝检查2、钢构造电弧焊接：2.1平焊2.1.1选择适宜的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否结实，焊缝周围不得有油污、锈物。2
13、.1.3烘焙焊条应符合规定的温度与时间，随用随取。2.1.4焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。2.1.5引弧：角焊缝起落弧点应在焊缝端部，宜大于IOmnb不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持24mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头那么应在焊缝接头前方1520mm处打火引弧,将焊件预热后再将焊条退回到焊缝起始处,把熔池填满到要求的厚度后,方可向前施焊。2.1.6焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中
14、铁水与熔渣保持等距离（23mm）为宜。2.1.7焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变,酸性焊条一般为34mm,碱性焊条一般为23mm为宜。2.1.8焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为6075。；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45。；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。2.1.9收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。2.1.10清渣：
15、整条焊缝焊完后去除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。2.2立焊：基本操作工艺过程与平焊一样，但应注意下述问题：2.2.1在一样条件下，焊接电源比平焊电流小10%15%。2.2.2采用短弧焊接，弧长一般为23mm02.2.3焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45。；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成6080。角，使电弧略向上，吹向熔池中心。2.2.4收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。2.3横焊：基本与平焊一样，焊接电流比同条件平焊的电流小10%15%,电弧长24mm0焊条的角度，横焊时焊条应向下倾斜，其角度为70。80,防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为7。90o2)
