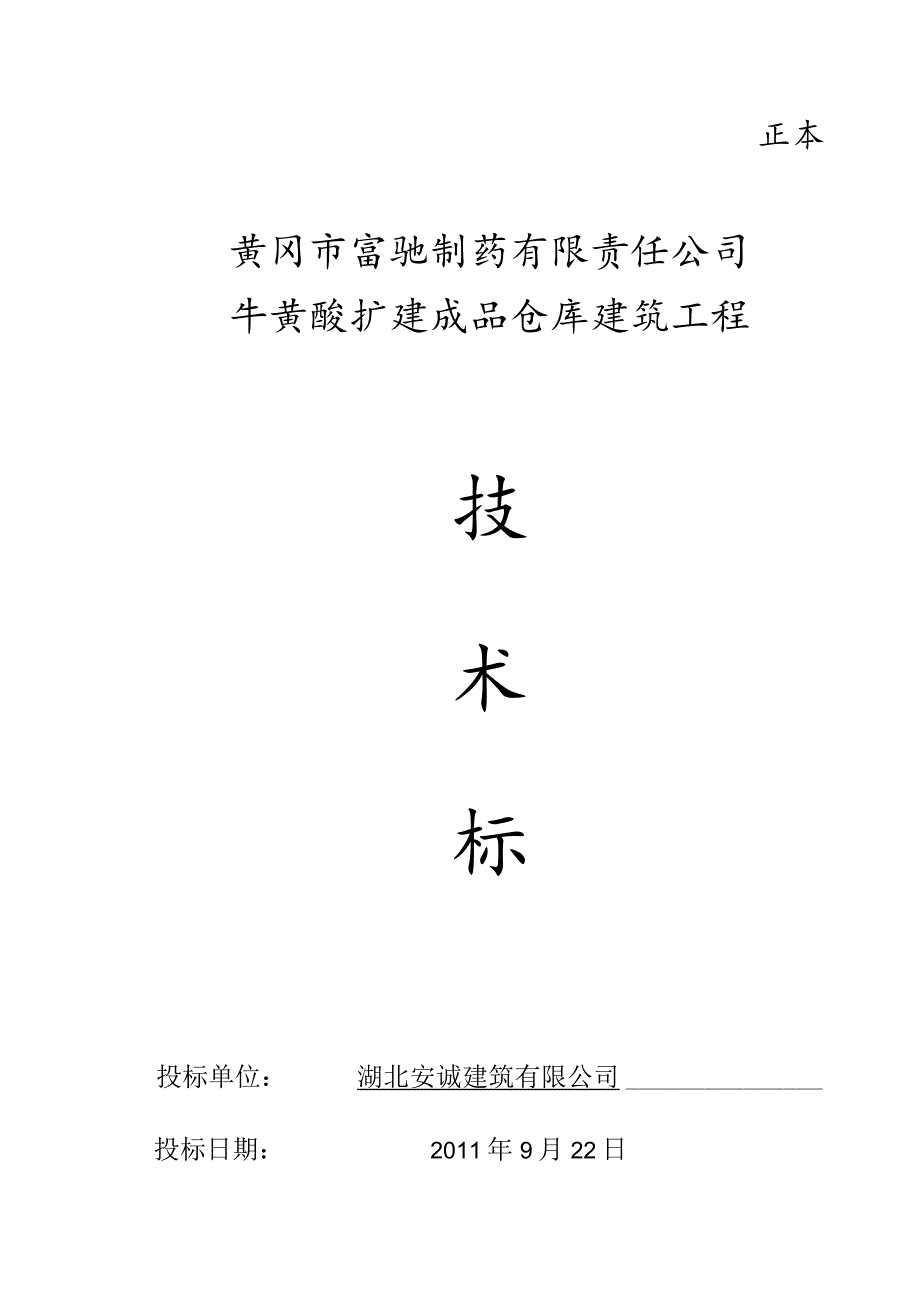

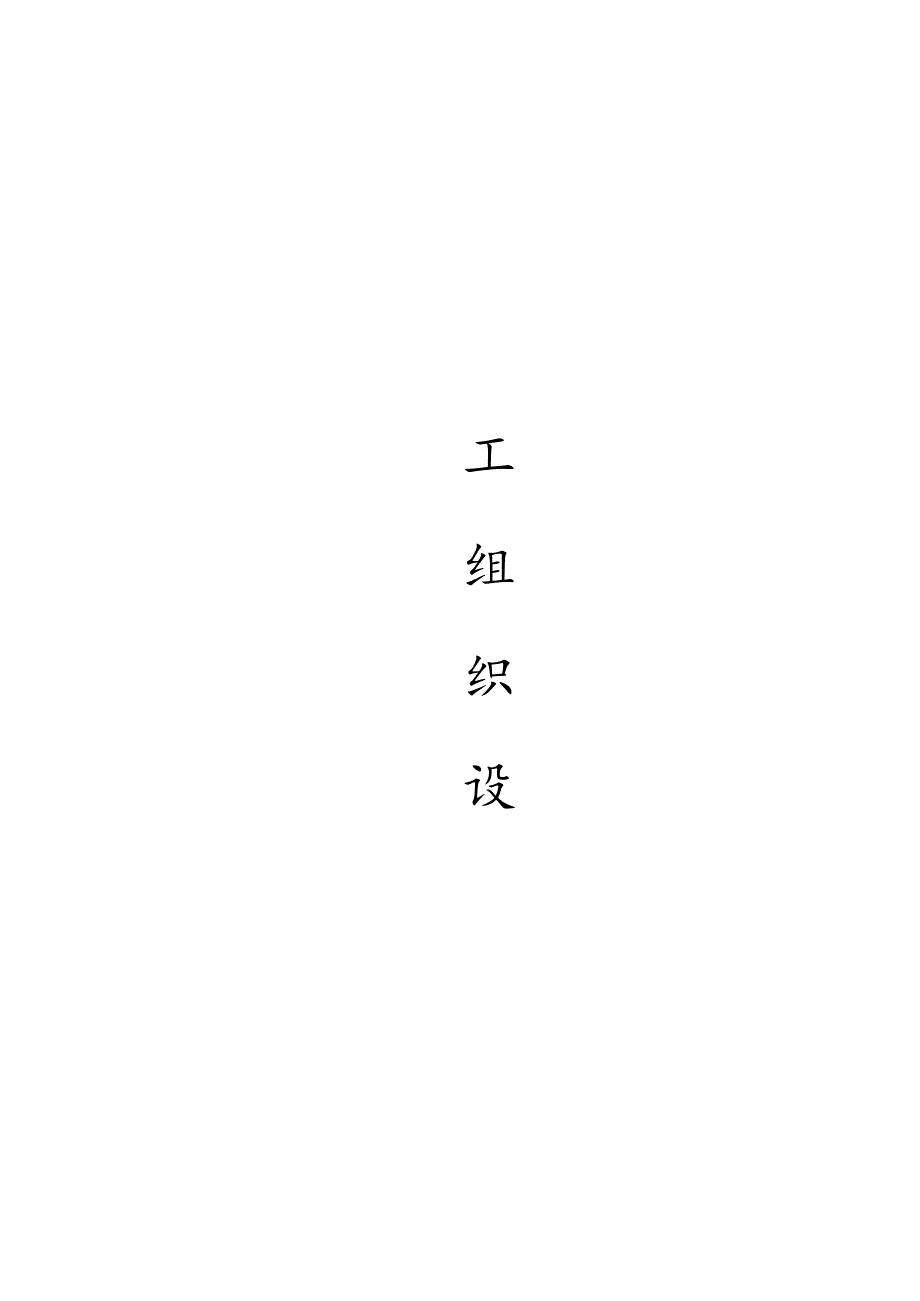

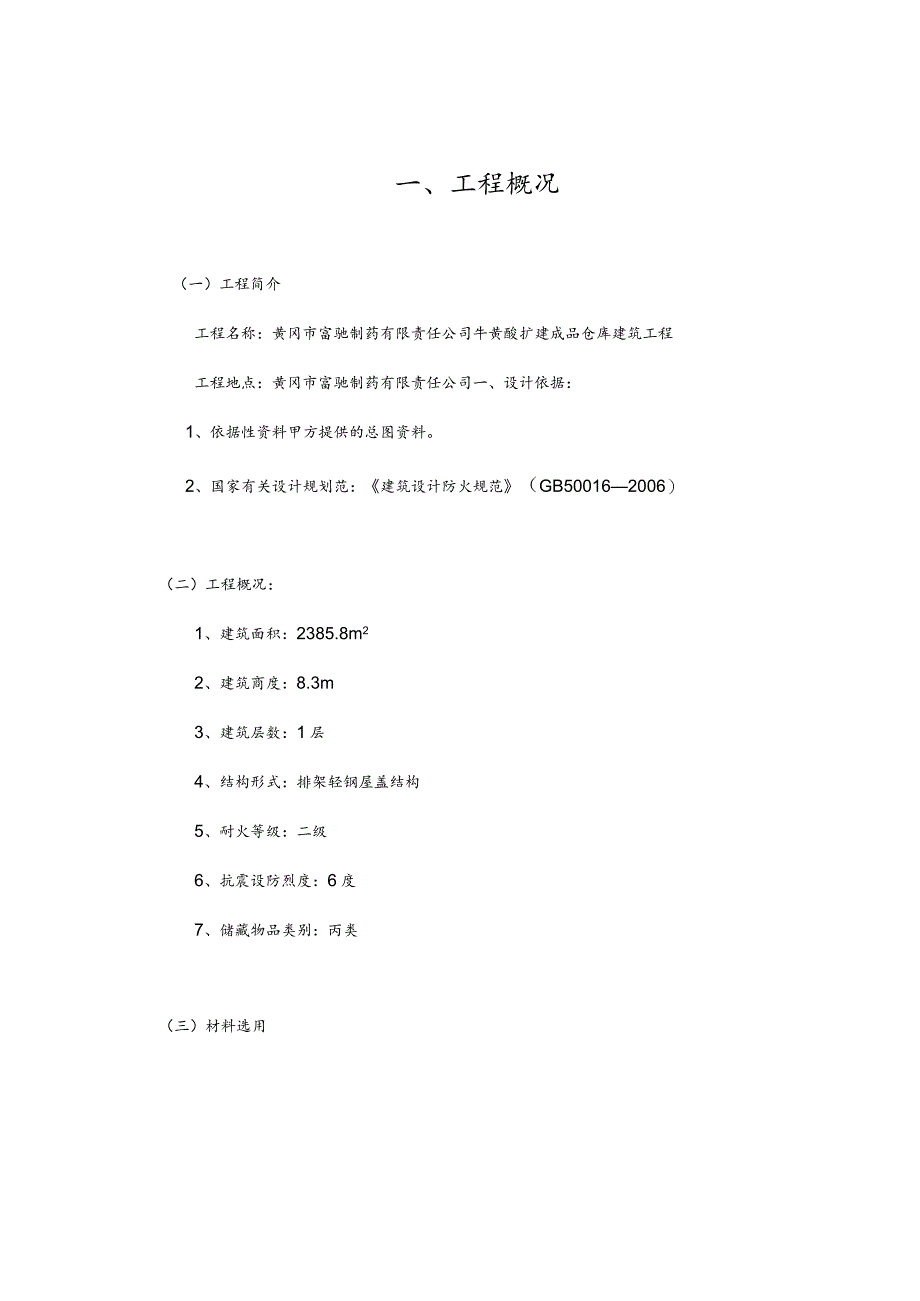

1、正本黄冈市富驰制药有限责任公司牛黄酸扩建成品仓库建筑工程技术标投标单位：湖北安诚建筑有限公司投标日期：2011年9月22日工组织设一、工程概况（一）工程简介工程名称：黄冈市富驰制药有限责任公司牛黄酸扩建成品仓库建筑工程工程地点：黄冈市富驰制药有限责任公司一、设计依据：1、依据性资料甲方提供的总图资料。2、国家有关设计规划范：建筑设计防火规范（GB500162006）（二）工程概况：1、建筑面积：2385.8m22、建筑商度：8.3m3、建筑层数：1层4、结构形式：排架轻钢屋盖结构5、耐火等级：二级6、抗震设防烈度：6度7、储藏物品类别：丙类（三）材料选用所有主钢结构采用Q345材料，所有次钢构
2、采用Q235B材料。二、施工前准备工作1、精心布置现场本工程施工开标前我公司已组织有关人员到现场，对现场进行合理布置，根据现场条件，将在现场布置时主要分三个区：现场材料加工及堆放安装区、生活区、办公区，分区紧凑，有利于水电的布设，缩短水电主线路，节省水电设备费用。合理布置运货车辆的行走路线和堆场、仓库位置，方便车辆就近停靠，节省装卸费用。作为基本指导思想，以高速的工作作风，建造业主满意的优质的工程。并且严格控制成本、降低工料消耗水平，保证业主的每一分投入都得到满意的回报。2、技术交流本工程施工前我们将进一步认真阅读有关文件，认真研究图纸，了解设计意图，编写的一部对工程质量、成本、工期等方面具有
3、程序化管理作用的纲领性文件，我们力求在施工组织设计中履行我们对业主的承诺，希望能以合理可信的方案，严谨务实的工作作风，赢得业主对我单位的信赖。在设计交底和图纸会审之后，编制详细的施工作业指导书，为工程提供完整技术性文件，用以指导施工，确保工程低价、优质、高速、安全的完成本工程的建设。三、钢结构制作部分3.1 适用标准(1)应遵照设计图纸或与设计图纸等效的技术文件。(2)设计必须应满足的GB标准：A建筑结构荷载规范(GB50009-2001)B钢结构设计规范(GB50017-2003)C门式钢架轻型房屋钢结构技术规程(CECS102:2002)D建筑抗震设计规范(GB50011-2001)E冷弯
4、薄壁型钢结构技术规程(GB50018-2002)F建筑设计防火规范(GBJ16-82)(1997年版，2001年局部修订)G屋面工程技术规范(GB50207-97)H民用建筑热工设计规范(GB50176-93)(3) 施工及验收必须满足的GB标准：A钢结构工程施工及险收规定(GB50205-2001)B门式钢架轻型房屋钢结构技术规程(CECS102:2002)C冷弯薄壁型钢结构技术规程(JBJ18-87)D钢结构高强度螺栓连接的设计及验收规程(JGJ82-91)四、施工组织机构五、施工工艺1、物资公司仓库工艺流程v屋面工程钢架主构屋面工程拼装包边2、工艺制品厂轻钢厂房制作工艺流程钿渠OTmS屋
5、面H程吊装加固补率固定防水质量控制措施(1)百分之百执行回访计划，确保业主满意。严格执行遵守国家及委、部颁布的现行规范和标准，及合同规定的技术要求和制造工艺要求。(2)作业人员就经过考核，择优参加本合同项目的施工生产，特别是焊接作业人员，还须按照相关有效的项目进行相关位置的施焊。(3)特种工种的作业人员，必须持有效证件主能上岗作业，并严格按照安全操作规程执行。(4)制作人员必须熟悉图纸工艺规定、技术交底内容，填写工艺卡和自栓记录。(5)开展质量控制 列出质量薄弱环节和克服薄弱环节的相应措施； 根据工艺流程制定各阶段的主要工序和工序的有关质量控制计划； 认真做好各级人员的质量交底工作； 认真执行
6、自检、互检和专检工作，详细做好检查记录；安全控制措施(1)必须按国家规定有关的劳动法规条例，对各类操作人员进行安全学习和安全教育，特别对特殊工种必须持征上岗。(2)操作者必须严格遵守各岗位的操作流程，以免损及自身和伤害他人，对危险源应作出相应的标志、信号、警戒等，以免现场人员遭受无意的伤害。(3)所有构件的堆放、搁置应十分稳固，欠稳定的构件应设支撑或固结定位。(4)吊索、吊具要定时检查，不得超过额定荷载。(5)所有钢结构制作中半成品和成品胎具的制造和安装，应进行强度脸算。(6)钢结构生产过程的每一工序或工步中所使用的乙块、氧气、丙烷、电源必须有安全防护措施，定期泄露和接地现象。(7)起吊构件的
7、移动和翻身，只能听从一人指挥，不得两并列指挥或多人参与指挥。起重物件移动时，不得有人在本区或范围内滞留、停立和通过。(8)所有制作场地的安全通道必须畅通。五、钢结构安装部分施工方案结合工程特点，并考虑机具、人力资源、构件加工、现场条件、工期要求、结构特征等来实施厂房结构吊装，以保证工程能按质、按量、按期完成。5.1 施工准备1、厂房内设置吊机吊装及构件运输用临时道路，道路宽度为6米，以保证吊机安全行走、作业和构件运输、转弯的畅通。2、厂房内设施工用电焊机房2处，厂房内配置直流电焊机共2台，交流电焊机共3台。5.2 施工方法根据厂房平面布局的特点，每栋厂房按先柱后梁的顺序进行流水作业。5.3 吊
8、装作业流程正确合理的吊装流程能保证质量，保障安全，加快吊装进程。5.4 基本构件吊装流程为：厂房及仓库：钢柱及其柱间支撑屋面梁及其支撑、拉杆一一模条等屋面板、落水、包边5.5 主要结构的安装基础面中心标记鲜明；钢柱四面中心标记鲜明；钢柱上绑扎好高空用临时爬梯；钢柱吊装时，钢丝绳处垫上木块防止滑动；吊装就位后，及时紧固地脚螺栓进行临时固定，架设经纬仪校正中心、标高、垂直度，确保在误差范围内，记录数据，固定牢固，交土建二次灌浆。屋盖系统安装：(1) 施工工艺屋面梁、楝条、支撑等构件的安装采用综合安装法，即两福屋面梁之间的所有构件全部安装完毕后，再吊装下一福屋面梁。屋盖系统吊装前应再次检查柱垂直度，
9、及时纠正积累误差。屋面梁进入现场后检查几何尺寸，并按规定要求摆放，吊装前需进行现场加以防止发生永久性变形。屋面梁安装时检查中心位移、跨距、垂直度、起拱度和侧向挠度值，特别注意第一福屋面梁和第一间屋构件的安装质量，其第一根屋面梁吊装后宜采用双面缆风绳稳定，待第一福屋面梁吊培育后用专用校正器作临时固定和校正，以确保后续屋盖安装正常，且注意避免多根屋面梁垂直向一个方向倾斜的情况。(2)屋面系统结构吊培育应做到如下几点：安全网、脚手架、临时栏杆等施工设施，可在吊装前装设在构件上；每跨第一、每二幅屋面梁及构件安装形成的结构单元，是其它屋面结构安装基准，应适当提高其安装质量标准。围护结构部分1、围护系统技
10、术要求围护系统应具用符合建筑要求的外形，构造应美观实用、安全牢固。并保证完备齐全的排水、抗震、保温、隔音、隔热等性能。屋面板拼接采用卡口咬边工艺，使屋面形成牢固的整体，且不在屋面打孔或用平接和用胶粘合等方法固定屋面。屋面采用隐藏式固定支架，牢固地连接在车间屋架上。屋面组成：屋面系统的构造由屋面板、固定支架等共同组成一个整体；2、屋面板选型屋面盖板采用国产镀锌涂现工板。利用固定支架与主楝和屋面梁连接。根据图纸要求加工制成各种长度的板型；并保证屋面整体性。国产镀锌涂覆卷板：A、小模距、轻钢模条、隐藏式连接B、屋面板与配件结构简洁合理，安全可靠，防火性能好。板型覆盖利用率高，技术经济指标先进。C、屋
11、面板固定方法：首先通过固定支架与屋面楝条固定，然后铺设第一块屋面板并与支架固定，然后再用固定支轲固定第一块屋面板的另一边。完毕后将第二块屋面板与第一面板的邻边互相咬边连接。接着按相同的方法将第三块与第二块面板的邻边锁边连接。屋面板的加工制造，满足建筑设计要求长尺板，但由于受运输车辆和边路的限制，可将或型机及附属设备运输到施工现场，加工长尺板，并减少屋面面板的搭搂数量，从而保证屋面有一个良好的整体性。如果受施工条件的限制，确实需要采用搭按的屋面面板，需按设计要求及技术规范实施，最小长度不小于35m,搭接长度不小于200mm,搭接伸缩节点采用严密的密封措施，确保屋面不渗水，排版采用交叉排版，借位搭
12、接。3、压型板堆放及搬运：A、现场堆放：压型板制作完毕后，须运至现场指定的地点进行堆放，如发货时捆装有潮现象，必须在存储之前进行干燥，以防腐蚀或油漆失效。屋面板、墙面板在施工现场按附图所示的方法进行堆放，以保护板材。B、板的搬运：板以捆装方式包装，外围箍上铁条加固，每捆约1520张钢板。包装成捆的板材钢度很大，在用吊车移动时，要用悬框杆件，每隔3m的地方使用尼龙吊索以防损坏板材。单块的钢板应在边缘提起，以免就绪折，钢板应该保持平提，每隔5m应放一人。应该特别注意在安装期间和安装结束时,行走在钢板上的人员必须小心以防坠落。4、屋面板的安装：屋面压型板的吊装采用IO吨吊，吊车沿建筑物四周行走，屋面
13、板以捆装方法包装，用吊车从现场堆放场地搬运到建筑物边，用10吨吊车吊至屋面，再人工搬运至设计位置。屋面板的安装方向：屋面板安装时，应从一侧山墙向另一侧山墙施工，且从屋檐向屋脊连续铺设，安装第一块屋面板时，压型板的母板应在山墙一侧，且安装屋面板时应逆着主导风向施工。5、屋脊板的安装：屋脊板如采用公、母肋屋脊板时，应先安装公肋屋脊板，然后再安装母肋板。母肋板的断部搭接与公肋屋的断部搭接交错排开。公、母肋屋脊板安装前，应在屋面板上铺设橡胶条，以防止屋面水倒流。6、堵头板的安装:堵头的形状应与屋面、墙面的压型板相一致，用弹性堵头，采用聚乙烯泡沫塑料制作。且堵头安装时，用密封材料封闭。7、墙面安装和屋面
14、安装方式一致，先榄条和次钢构，在安装围护板和包边。8、泛水与包边的安装：屋面板和墙面板安装完毕后，进行泛水及包边的安装。泛水板及包边的材料应与压型相同，其板型要符合防水要求。六、拟投入本工程的主要施工机械、拟投入设备一览表序号机械名称数量单位新旧程度功能容量吨位1摇臂钻床1Z3050xl6(l)新5.34KW2龙门数控钻床1P16新11.2KW3板料折弯机1WB67Y-100/4000新7.5KW4多头直条气割机2CG1-3000B八成新5H型钢组立机2HG-1500八成新13KW6自动埋孤焊2MZ-1250新105KW7真缘矫正机2JZ-40八成新22KW8抛丸清理机2SM-ZJ015C1新40.212T9磁座钻2J3C新54.5KW10气体保护焊20XC-500新31.9KVA11晶间管控制焊机1C02/MAC新18.1KVA12系列交流弧焊机5BX1-315
