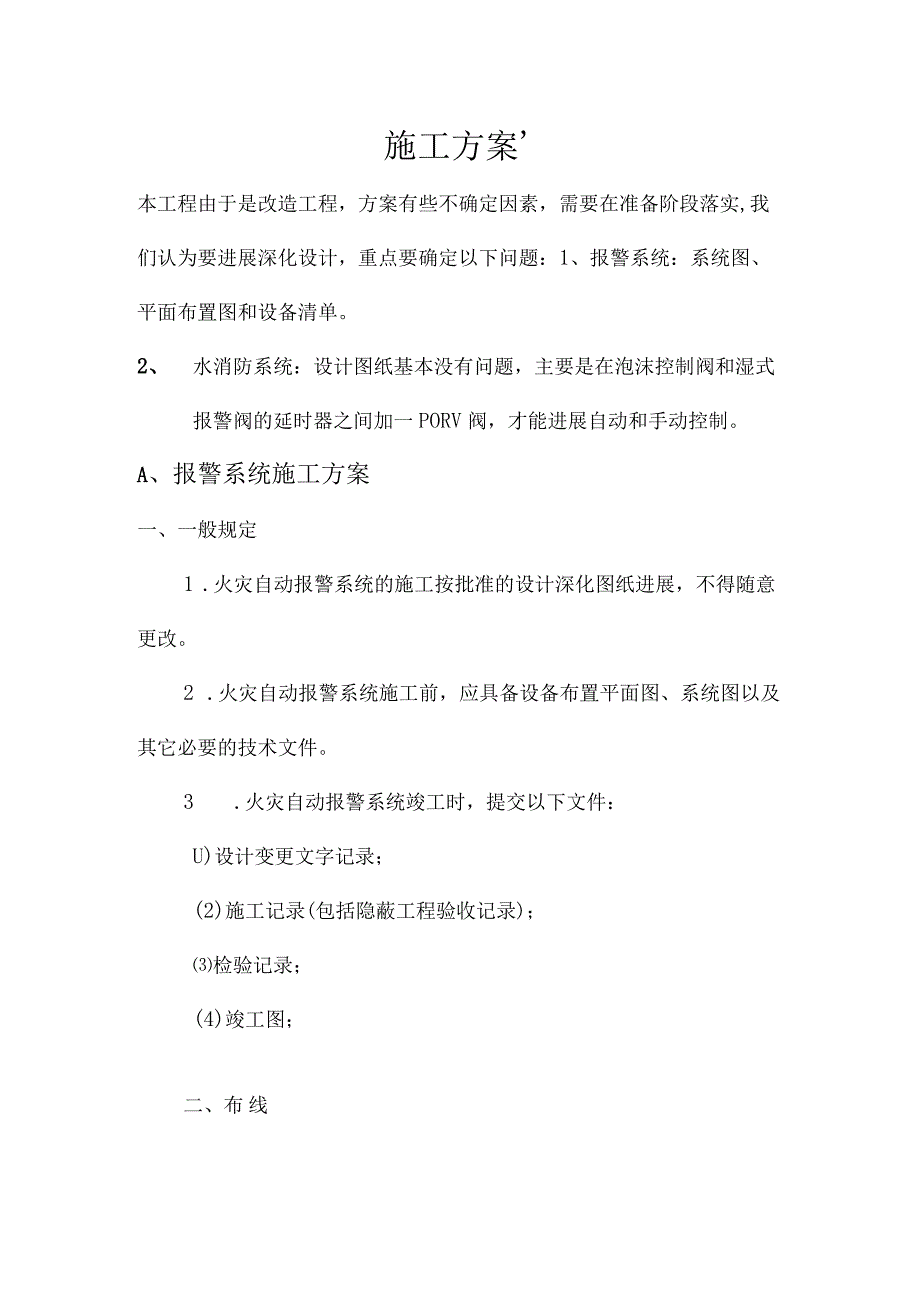

1、施工方案本工程由于是改造工程,方案有些不确定因素,需要在准备阶段落实,我们认为要进展深化设计,重点要确定以下问题:1、报警系统:系统图、平面布置图和设备清单。2、 水消防系统:设计图纸基本没有问题,主要是在泡沫控制阀和湿式报警阀的延时器之间加一PORV阀,才能进展自动和手动控制。A、报警系统施工方案一、一般规定1 .火灾自动报警系统的施工按批准的设计深化图纸进展,不得随意更改。2 .火灾自动报警系统施工前,应具备设备布置平面图、系统图以及其它必要的技术文件。3 .火灾自动报警系统竣工时,提交以下文件:U)设计变更文字记录;(2)施工记录(包括隐蔽工程验收记录);检验记录;(4)竣工图;二、布线

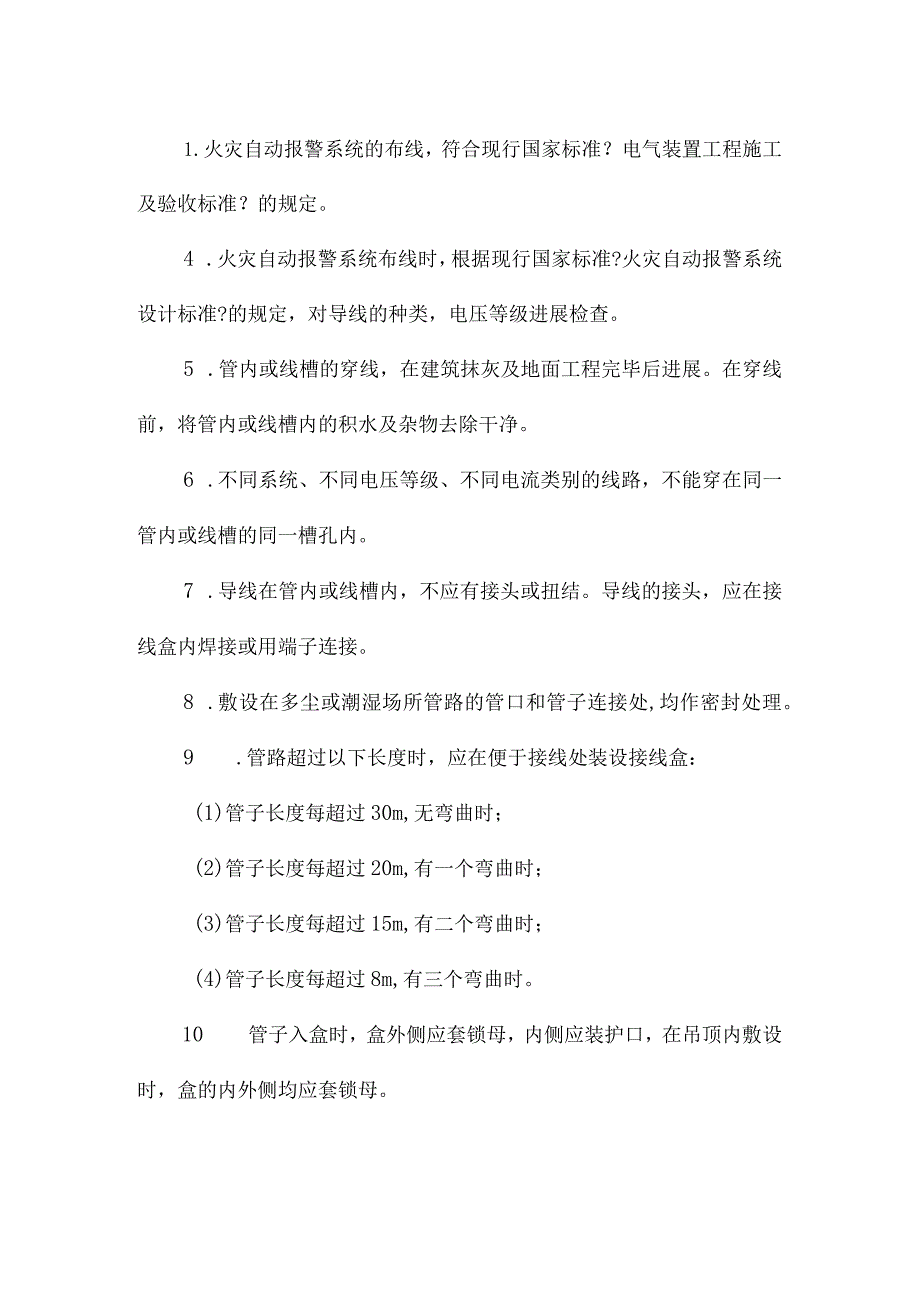

2、1.火灾自动报警系统的布线,符合现行国家标准?电气装置工程施工及验收标准?的规定。4 .火灾自动报警系统布线时,根据现行国家标准?火灾自动报警系统设计标准?的规定,对导线的种类,电压等级进展检查。5 .管内或线槽的穿线,在建筑抹灰及地面工程完毕后进展。在穿线前,将管内或线槽内的积水及杂物去除干净。6 .不同系统、不同电压等级、不同电流类别的线路,不能穿在同一管内或线槽的同一槽孔内。7 .导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。8 .敷设在多尘或潮湿场所管路的管口和管子连接处,均作密封处理。9 .管路超过以下长度时,应在便于接线处装设接线盒:(1)管子长度

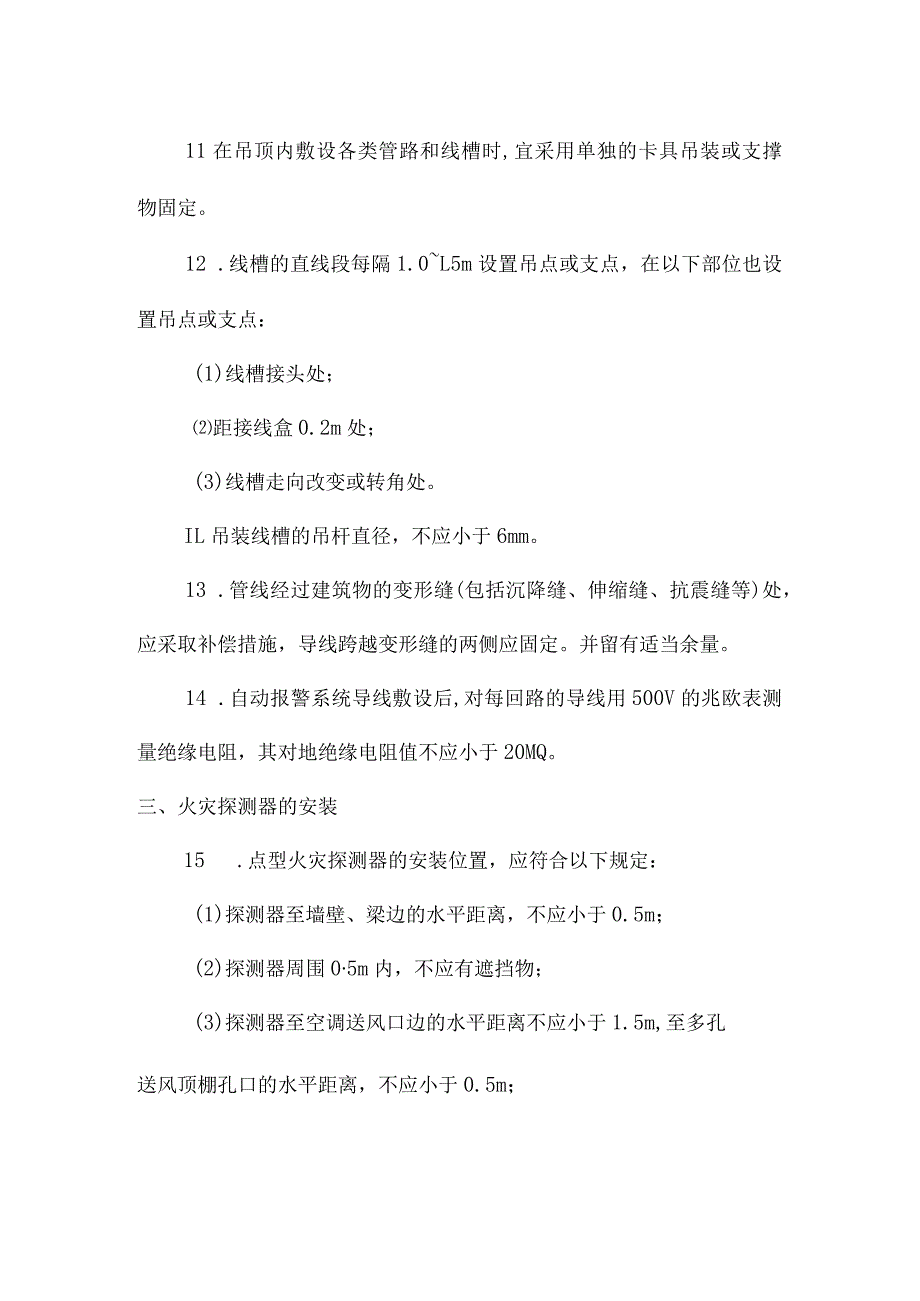

3、每超过30m,无弯曲时;(2)管子长度每超过20m,有一个弯曲时;(3)管子长度每超过15m,有二个弯曲时;(4)管子长度每超过8m,有三个弯曲时。10 管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。11 在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。12 .线槽的直线段每隔1.0L5m设置吊点或支点,在以下部位也设置吊点或支点:(1)线槽接头处;距接线盒0.2m处;(3)线槽走向改变或转角处。IL吊装线槽的吊杆直径,不应小于6mm。13 .管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定。

4、并留有适当余量。14 .自动报警系统导线敷设后,对每回路的导线用500V的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20MQ。三、火灾探测器的安装15 .点型火灾探测器的安装位置,应符合以下规定:(1)探测器至墙壁、梁边的水平距离,不应小于0.5m;(2)探测器周围05m内,不应有遮挡物;(3)探测器至空调送风口边的水平距离不应小于1.5m,至多孔送风顶棚孔口的水平距离,不应小于0.5m;16 探测器的底座应固定牢靠,其导线连接必须可靠压接;4 .探测器的“+线应为红色,“-线应为兰色,其余线应根据不同用途的导线颜色应一致。5 .探测器底座的外接导线,应留有不小于15Cm的余量,入端处应有明

5、显标志。6 .探测器底座的穿线孔宜封堵,安装完毕后探测器底座应采取保护措施。7 .探测器确实认灯,应面向便于人员观察的主要入口方向。8 .探测器在即将调试时方可安装,在安装前应妥善保管,并应采取防尘、防潮、防腐蚀措施。四、手动火灾报警按钮的安装1.手动火灾报警按钮,应安装在墙上距地(楼)面高度1.5m。9 .手动火灾报警按钮,应安装结实,并不得倾斜。10 手动火灾报警按钮的外接导线,应留有不小于IOCm的余量,且在其端部应有明显标志。五、火灾报警控制器的安装1 .火灾报警控制器(以下简称控制器)在墙上安装时,其底边距地(楼)面高度不应小于1.5m,落地安装时,其底宜高出地坪0.12 .控制器应

6、安装结实,不得倾斜。当其安装在轻质墙上是,采应取加固措施。3 .引入控制器的电缆或导线,应符合以下要求:(1)配线应整齐、防止穿插,并应固定牢靠;(2)电缆芯线和所配导线的端子,均应标明编号,并与图纸一致,字迹清晰不易褪色;(3)端子板的每个接线端,接线不得超过两根;(4)电缆芯和导线,应留有不小于20Cm的余量;(5)导线绑扎成束;(6)导线引入穿线后,在进线管处应封堵。4 .控制器的主电源引入线,应直接与消防电源连接,严禁使用电源连接,严禁使用电源插头。主电源应有明显标志。5 .控制器的接地应结实,并有明显标志。六、消防控制设备的安装1 .消防控制设备在安装前,应进展功能检查,不合格者,不

7、得安装。2 .消防控制设备的外接导线,当采用金属软管作套管时,其长度不宜大于1m,并应采用管卡固定,其固定点间距不应大于0.5m。金属软管与消防控制设备的接线盒(箱),应采用锁母固定,并应根据配管规定接地。3 .消防控制设备外接导线的端部,应有明显标志。4 .消防控制设备盘(柜)内不同电压等级、不同电流类别的端子,应分开,并有明显标志。七、系统的调试(1)火灾自动报警系统应按国标GB4717?火灾自动报警控制器通用技术条件?的要求,检测火灾报警自检功能;消音;复位功能;故障报警功能;火灾优先功能;报警记忆功能;电源自动转换和备用电源的自动充电功能和备用电源的欠压过压报警功能。(2)应分别用主电

8、源和备用电源供电,检测各项功能;电源容量符合要求;应在连续运行120小时无故障后,按标准填写调试报告。(3)联动调试;3.1控制消防设备的启、停,并应显示其工作状态;1.2 消防水泵的启、停,除自动控制外,还应能手动直接控制;1.3 消防控制设备对自动喷水及泡沫灭火系统应有以下控制、显示功能:(1控制系统的启、停;(2)显示消防水泵的工作、故障状态;(3)显示水流指示器、报警阀、安全信号阀的工作状态。1.4 火灾确认后能停顿锅炉运行。B、水系统施工方案一、消防水泵安装1.消防水泵的安装,符合现行国家标准?机械设备安装工程施工及难验收标准?的有关规定。2 .消防水泵的规格、型号符合设计要求,并有

9、产品合格证和安装使用说明书。3 .当设计无要求时,消防水泵的出水管上应安装止回阀和压力表,并宜安装检查和试水用的放水阀门;消防水泵泵组和总出水管上还要安装压力表和泄压阀;4 .安装压力表时加设缓冲装置。压力表和缓冲装置之间要安装旋塞;压力表量程为工作压力的22.5倍。二、喷头安装1.喷头安装在系统试压、冲冼合格后进展。5 .喷头安装使用专用扳手,严禁利用喷头的框架施拧;喷头的框架、溅水盘产生变形或释放原件损伤时,应采用规格、型号一样的喷头更换。6 .当喷头的公称直径小于IOmm时,应在配水干管或配水管上安装过滤器。7 .安装在易受机械损伤处的喷头,加设喷头防护罩。8 .喷头安装时,溅水盘与吊顶

10、、门、窗、洞口或墙面的距离应符合设计要求。9 .当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面时,喷头高于梁底通风管道腹面的最大垂直距离应符合的关规定。当通风管道宽度大于1.2m时,喷头应安装在其腹面以下部位。三、湿式报警阀组的安装应符合以下要求:1.应使报警阀前后的管道中能顺利充满水;压力波动时,水力警铃不应发生误报警;10 报警水流通路上的过滤器安装在延迟器前,且便于排渣操作的位置。四、泡沫控制阀的安装:1 .泡沫控制阀安装前要进展检测,以确保安全可靠。2 .PORV阀的连接收路、单向阀等位置和方向安装正确,手动和自动控制灵活可靠。五、水流指示器的安装应符合以下要求;1 .水

11、流指示器的安装在管道试压和冲洗合格后进展,水流指示器的规格、型号符合设计要求;2 .水流指示器竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后的水流指示器浆片、膜片应动作灵活,不与管壁发生碰擦。六、管网安装1.管网安装前先校直管子,并去除管子内部的杂物;安装时随时去除已安装管道内部的杂物。2 .在具有腐蚀性的场所安装管网前,按设计要求对管子、管件等进展防腐处理。3 .管网安装,当管子公称直径小于或等于100mnl时,采用螺纹连接;阀门处的法兰用卡箍连接。4 .螺纹连接应符合以下要求:(1)管子采用机械切割,切割面不得有飞边、毛刺;管子螺纹密封面符合现行国家标准?普通螺纹基本尺寸要求?

12、、?普通螺纹公差与配合?、?管路旋入端螺纹尺寸系统?的有关规定。(2)当管道变径时,采用异径接头;在管道弯头处不采用补芯;当需要采用补芯时,三通上可用一个,四通上不应超过两个;公称直径大于50mm的管道不采用活接头;(3)螺纹连接的密封填料均匀附着在管道的螺纹局部;拧紧螺纹时,不将填料挤入管道内;连接后,将连接处外部清理干净5 .管道支架、吊架、防晃支架的安装如下:(1)管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等符合设计要求和国家现行有关标准的规定:(2)当管子的公径直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于一个;当管道改变方向时,应增设防晃支架;(3)

13、竖直安装的配水干管在其始端和终端设防晃支架或采用管卡固定,其安装位置距地面或楼面的距离宜为1.5L8mo6 .管道穿过建筑物的变形缝时,设置柔性短管。穿过墙体或楼板时加设套管,套管长度不小于墙体厚度,或高出楼面或地面50mm;管道的焊接环缝不得位于套管内。套管与管道的间隙采用不燃烧材料填塞密实。9.管道横向安装设0.0020.005的坡度,且坡向排水管;当局部区域难以利用排水管将水排净时,应采取相应的排水措施。当喷头数量小于或等于5只,可在管道低凹处加设堵头,当喷头数量大于5只时宜装设带阀门的排水管。10.配水干管、配水管漆上红色或红色环圈标志。IL管网在安装中断时,应将管道的敞口封闭。七、系

14、统的调试系统试压及冲洗(1)水压试验时环境湿度不宜低于5冤,当低于5。C时,水压试验应采取防冻措施。(2)水压强度试验压力应为L40Mpa.(3)水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,到达试验压力后,稳压30min,目测管网应无泄漏和无变形,且压力降不应大于0.05MPao(4)水压严密性试验应在水压强度试验和管网冲洗合格后进展。试验压力应为设计工作压力,且稳压24h,应无泄漏。(5)管网冲洗的水流速度不宜小于3m/s;其流量不宜小于表1规定。当施工现场冲洗流量不能满足要求时,应按系统的设计流量进展冲洗,或采用水压气动冲洗法进展冲洗。冲洗水流量表1管道公称直径(mm)10080655040冲洗流量(L/S)25151054(6)管网冲洗应连续进展,当出口处的水的颜色、透明度与入口处水的颜么基本一致时,冲洗方可完毕。(7)管网冲洗的水流方向应与灭火时管网的水流方向一致。(8)湿式报警阀调试:在其试水装置处放水,报警阀应及时动作;当延时不超过90s后,水力警铃应发出报警信号,水流指示器应输出报警电信号,压力开关应接通电路报警。(9)启动一只喷头或以O.94L5Ls的流量从末端试水装置处放水,水流指示器、压力开关、水力警铃等应及时动作并发出相应的信号。压力开关能联动喷淋泵。(10)在控室能直接启喷淋泵。
