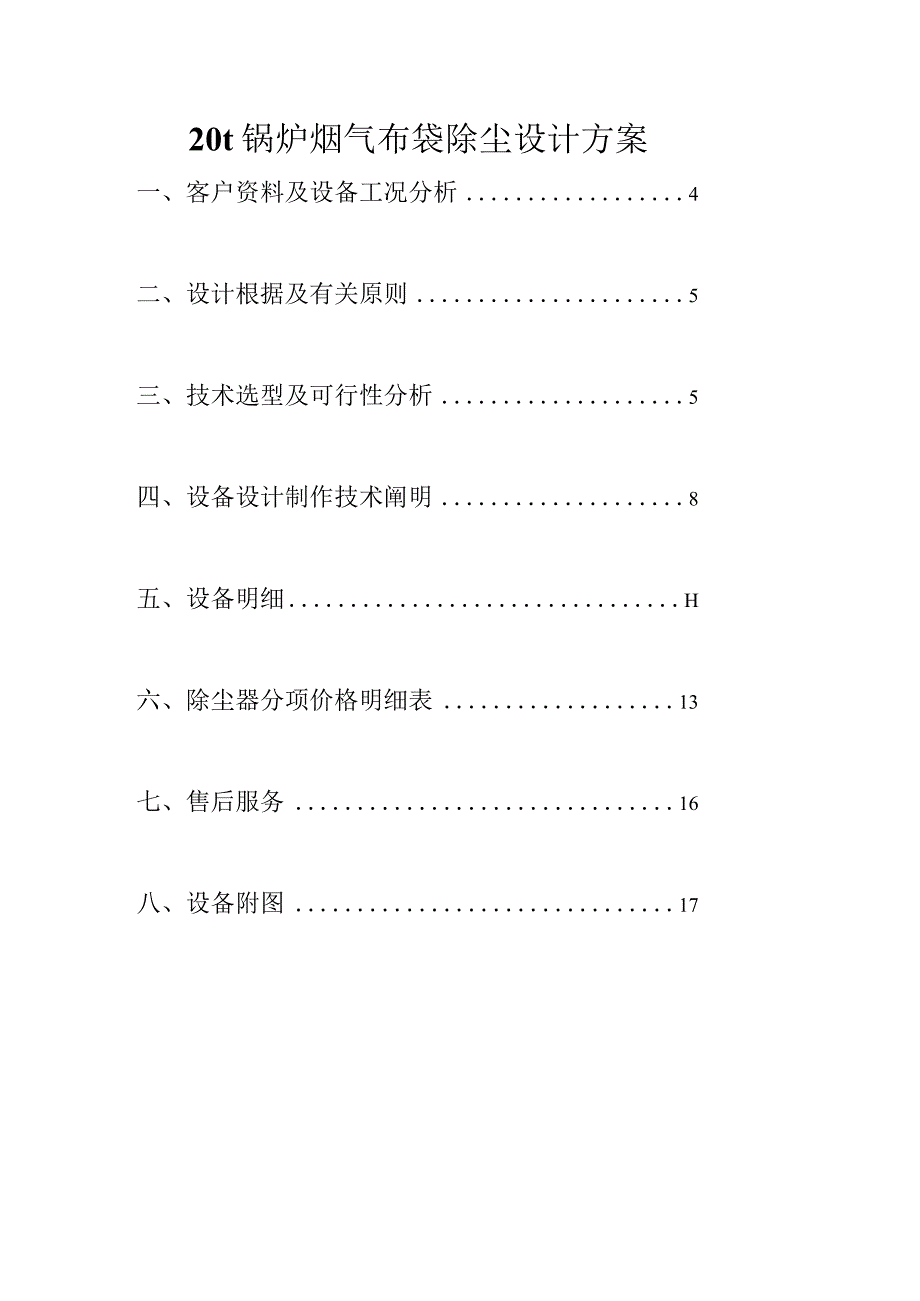

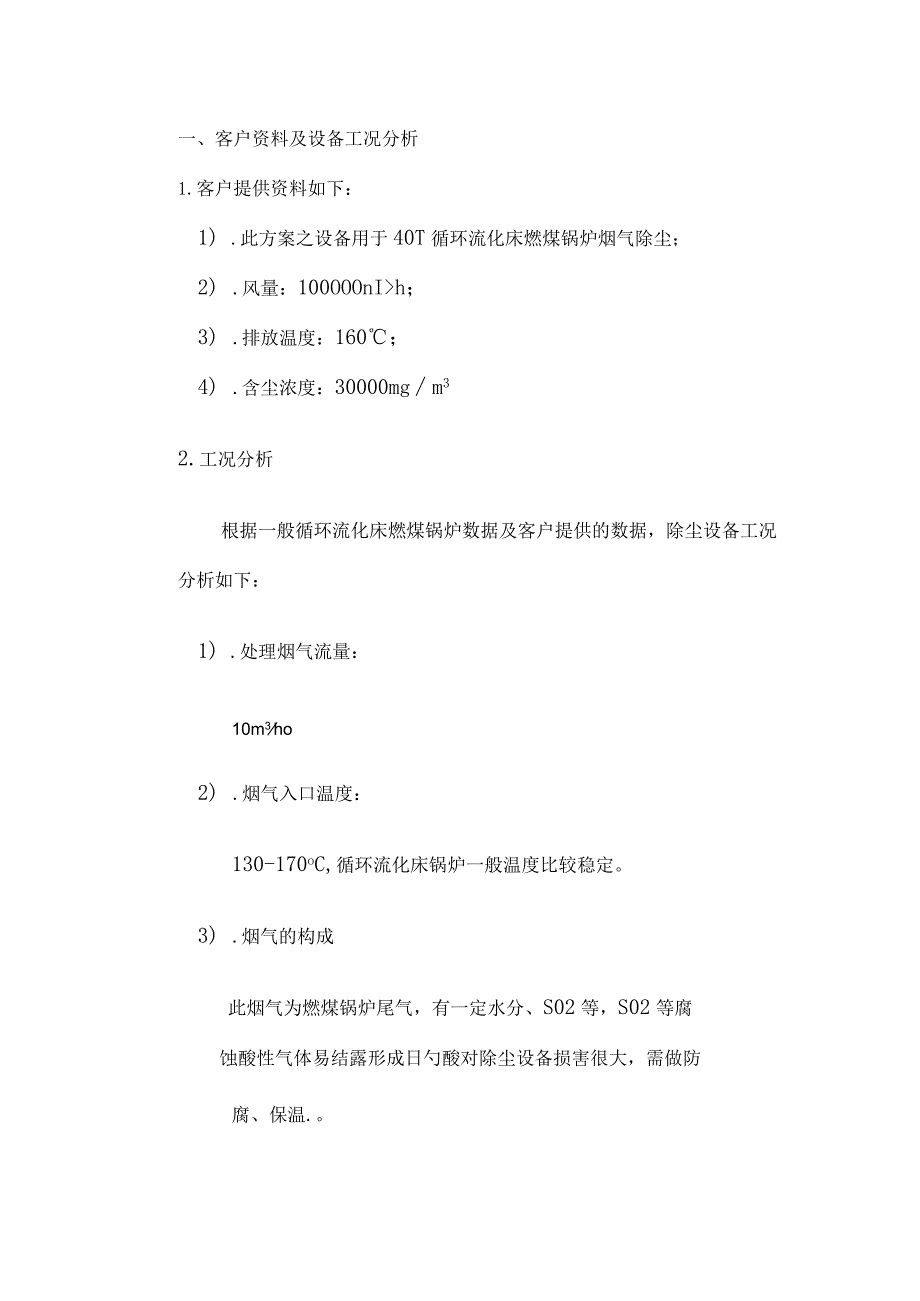

1、20t锅炉烟气布袋除尘设计方案一、客户资料及设备工况分析4二、设计根据及有关原则5三、技术选型及可行性分析5四、设备设计制作技术阐明8五、设备明细H六、除尘器分项价格明细表13七、售后服务16八、设备附图17一、客户资料及设备工况分析1.客户提供资料如下：1) .此方案之设备用于40T循环流化床燃煤锅炉烟气除尘；2) .风量：100OOOnIh；3) .排放温度：160；4) .含尘浓度：30000mgm32.工况分析根据一般循环流化床燃煤锅炉数据及客户提供的数据，除尘设备工况分析如下：1) .处理烟气流量：10m3ho2) .烟气入口温度：130-170oC,循环流化床锅炉一般温度比较稳定。

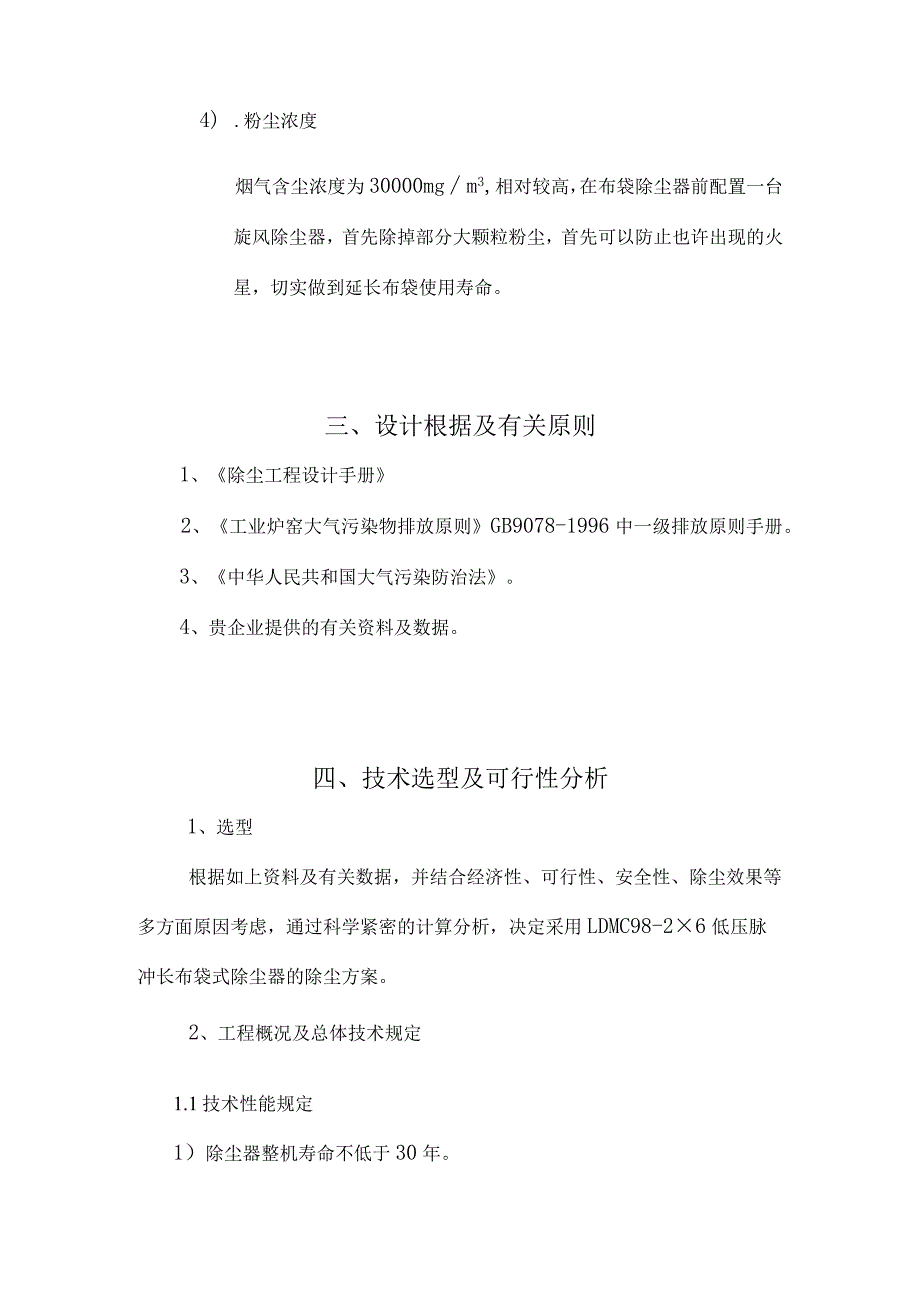

2、3) .烟气的构成此烟气为燃煤锅炉尾气，有一定水分、S02等，S02等腐蚀酸性气体易结露形成日勺酸对除尘设备损害很大，需做防腐、保温.。4) .粉尘浓度烟气含尘浓度为30000mgm3,相对较高，在布袋除尘器前配置一台旋风除尘器，首先除掉部分大颗粒粉尘，首先可以防止也许出现的火星，切实做到延长布袋使用寿命。三、设计根据及有关原则1、除尘工程设计手册2、工业炉窑大气污染物排放原则GB9078-1996中一级排放原则手册。3、中华人民共和国大气污染防治法。4、贵企业提供的有关资料及数据。四、技术选型及可行性分析1、选型根据如上资料及有关数据，并结合经济性、可行性、安全性、除尘效果等多方面原因考虑，
3、通过科学紧密的计算分析，决定采用LDMC98-26低压脉冲长布袋式除尘器的除尘方案。2、工程概况及总体技术规定1.1技术性能规定1）除尘器整机寿命不低于30年。2）除尘器在下列条件同步存在的状况下，仍能到达设计规定和保证效率299.8%：（1）在业主提供的设计规定、条件和气象、地理条件下；（2）布袋除尘器一种袋室从系统内退出运行时；（3）入口烟气量增长10临并且排烟温度不不小于160时；3）除尘器出口排放浓度：V80mgNm34）承包方在设计除尘器时根据经验充足考虑锅炉燃烧方式、飞灰特性及其在一定范围内的变化，并保证除尘器的多种性能指标不减少。5）除尘器容许在锅炉最低稳燃（不投油助燃）负荷（7
4、0%BMCR）时运行正常不发生堵塞。煤油混烧和所有烧油时，除尘器可投入运行。6）设计正压：+8.7KPa,设计负压：-8.7KPa7）距壳体1.5m处最大噪声级不超过75dB（八）o8）布袋除尘器能不满足在线检修的规定。9）除尘器满足实时监视烟气温度的规定。10）除尘器具有良好的保温、防腐与防雨措施。11）除尘器漏风率：3.0%o12）布袋除尘器过滤风速：V1.2mmin1. 2布袋除尘器各系统配置规定1.2. 1布袋除尘器本次40th锅炉除尘器为低压脉冲长布袋除尘器。除尘器改造保证烟气进气方式合理并且均匀地流过布袋，保证除尘器各室烟气均匀。当锅炉空预器出口烟温出现超过所选用的!布袋滤料容许使
5、用温度时的保护措施。在锅炉运行中发生水冷壁、过热器、省煤器等爆管导致烟气中水分增长时的保护措施。在锅炉投油启动时的保护措施。防止滤料发生氧化腐蚀的技术措施。防止滤料发生酸腐蚀的技术措施。(1)除尘器采用布袋除尘器，烟尘排放浓度V80mgNm3,本体阻力V1500Pa,除尘器整体温降10。并能在业主提供的条件下长期、安全高效运行。(2)滤袋：滤料的选择考虑耐温、耐油拒水、耐酸碱、耐氧化、粉尘颗粒大小、气布比、粉尘磨损性、清灰方式、抗水解性、安装方式等原因。长期稳定使用的)状况下滤袋保证使用寿命4年。制作滤袋的滤料克重N550gn2,厚度22mm,采用PPS+PTFE,PTFE覆膜，滤袋剪裁合理，
6、尽量减少拼缝。滤袋处理工艺采用外细内粗纤维分层针纺工艺，采用防油防水、烧毛、压光后处理方式。滤袋底部采用三层包边缝制，无毛边裸露，底部采用加强环布。拼接处，重叠搭接宽度不不不小于IOmm,提高袋底强度和抗冲刷能力。滤袋材料具有耐油拒水、耐酸耐碱、防腐蚀功能，可靠长期持续运行容许烟气温度160。(3)袋笼:袋笼框架制造按川/T5917原则执行。袋笼采用低碳钢材质，表面用有机硅处理的碳钢制作。袋笼可采用多节构造。接口在长期处在200环境中不会失去弹性。袋笼的表面通过有机硅喷涂烘烤防腐蚀处理，且表面光滑无毛刺。袋笼使用寿命保证期为80000ho袋笼的制作和焊接符合对应行业原则。袋笼骨架的加强筋焊接应
7、牢固，焊点焊接时须一次成型，应牢固、平滑，不得有裂痕、凹坑和毛刺，不容许有脱焊和漏焊，尤其是立筋与骨架端盖要所有焊接，笼架筋距W35mm,环距20Omnb筋环直径不不不小于3.4mn,保证在高温下袋笼骨架不变形、不弯曲，材质采用20号冷拔钢。无需专用工具，袋笼可以以便地拆卸和安装。袋笼上端口设计必须考虑喷吹气流冲刷对滤袋口寿命的影响和防护，按自动流水线制作，圆环间隔不不小于200mm,垂直度满足规范规定，所有焊接点必须熔透牢固。(4)除尘器采用外滤式，能实现离线清灰、离线检修，满足运行状况下容许单仓维修及更换滤袋。除尘器本体壁厚不不不小于4mm,灰斗壁厚度不不不小于6mm,每只灰斗只设一种排灰
8、口，每只灰斗设一种捅灰孔并便于操作。除尘器灰斗容积按贮存14小时灰量设计，每个灰斗设置料位计、检修人孔、振打装置等。灰斗斜侧壁与水平方向的交角应不不不小于60,不得存在死角，灰斗及排灰口的设计保证灰能自由流动并排出灰斗。(5)合理设计除尘器本体构造、进风方式、气流分布和运行参数,保证阻力小，运行能耗低。(6)规定当锅炉出口烟温靠近或超过滤袋容许使用温度时有对应保护措施。(7)除尘器按下列荷载的最不利组合进行强度设计：工作压力：按负压设计，按最大正压校核。除尘器重量：自重、附属设备重量、灰重等取最大值。(8)除尘器的清灰功能定期控制，并以先期满足条件的控制方式启动清灰程序。在检修、检查状态下，清
9、灰功能也能通过手动控制的方式分别在就地和远端进行。(9)除尘器露天布置，要有防雨、防风、防冻功能。本体构造采用全钢构造形式，彩钢板外护，按VIIl度地震烈度设防。双层密封外顶,防止低温结露腐蚀。(10)除尘器顶部设置检修用起吊设备。满足除尘器顶部最大部件吊装规定。吊装设备具有防风、防雨、防冻考虑。（三）承包方充足考虑锅炉启动和低负荷时投油，为保护布袋，设置预喷涂系统，保证除尘器的)安全运行，预喷涂系统由投标人设计并供货、施工。(12)除尘器密封、结实程度、连接件的尺寸配合公差等到达国家有关原则。设备本体漏风率W2机(13)除尘器内部设置检修走道，设置检修人孔门。除尘器本体通道、平台及顶部设有足
10、够的照明设施(控制电源引入控制室)，满足工业企业照明设计原则的规定。(14)除尘器采用反喷吹方式清灰，气源由布袋除尘器配置的)空气压缩机提供。(15)脉冲阀有效工作次数2150万次，使用寿命25年。(16)花板壁厚度不不不小于6mmo尽量分箱体花板整体切割和整体吊装，花板平整、光洁无毛刺，无变形、挠曲、凹凸不平整等缺陷。滤袋与花板的配合合理，滤袋安装后，必须严密、牢固不掉袋，拆装以便。花板平面度偏差不不小于1/1000,各花板孔中心与加工基准线的偏差不不小于05mm,且相邻花板孔中心位置偏差不不小于O.25mmO花板孔径偏差为Omm+0.2mm,花板厚度不不不小于6mm,花板孔与孔的间距不不不
11、小于80mm,花板孔与除尘器壁间距不不不小于250mmo(17)净气室高度的设计满足可以将滤袋、袋笼以便的取出和装入，便于随时进行检修维护。在净气室的对应位置设置检修门，检修门以便人员进出。(18)灰斗部分1)布袋除尘器下端设置灰斗，及配套设施，以满足干灰排放的规定。每个干灰斗容积可存储14小时的灰量。2）每只灰斗加设一种密封性能好的捅灰孔并便于操作。3）对灰斗高料位计进行检测及校准。（19）保温除尘器外部整体敷设硅酸针刺棉保温，防止低温结露腐蚀，厚度不不不小于IOomm。外用彩钢瓦，厚度不不不小于0.6Innb颜色按业重规定选择。（20）平台与扶梯除尘器走梯延伸至地面，所有操作平台与检修平台
