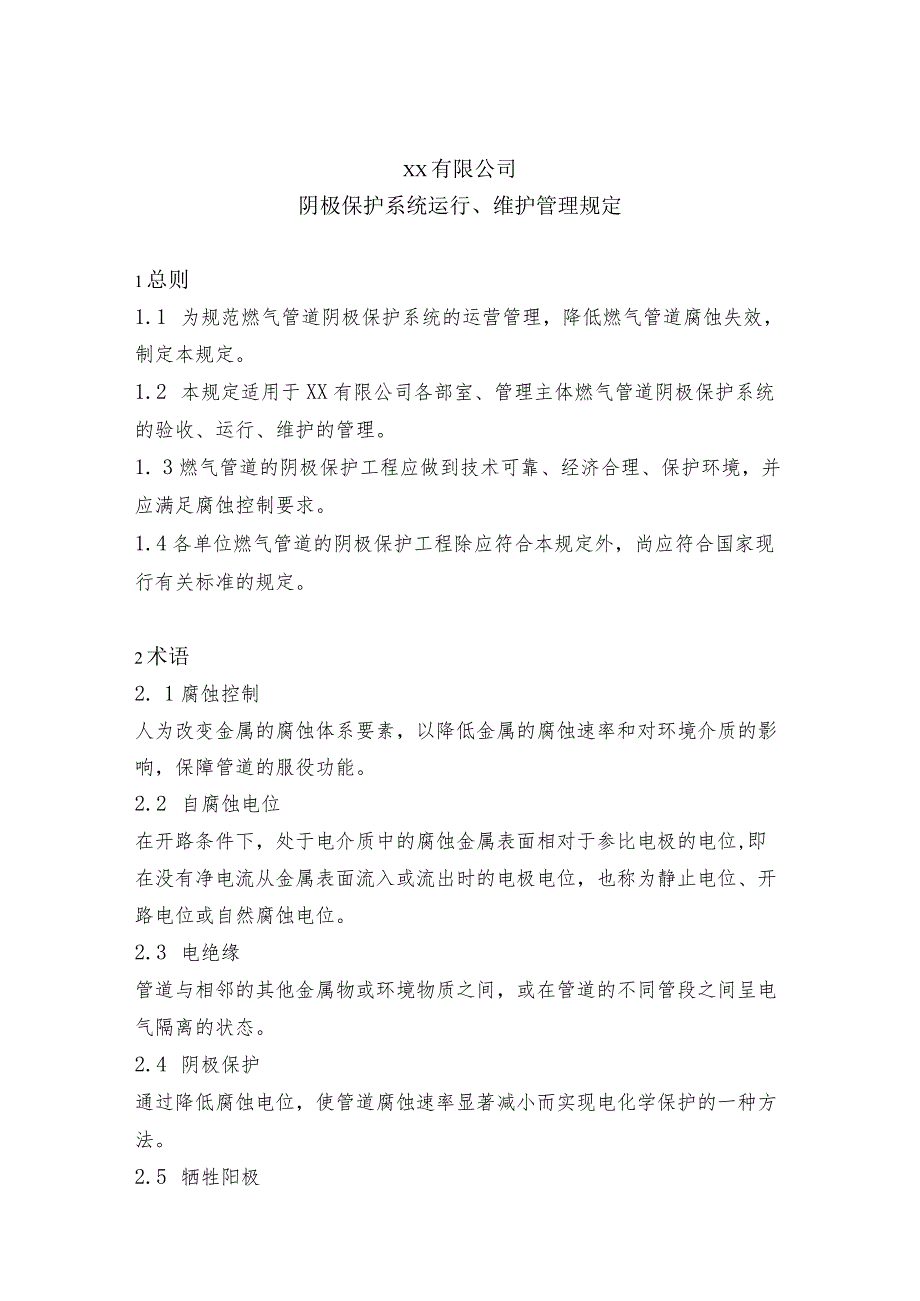

1、XX有限公司阴极保护系统运行、维护管理规定1总则1.1 为规范燃气管道阴极保护系统的运营管理，降低燃气管道腐蚀失效，制定本规定。1.2 本规定适用于XX有限公司各部室、管理主体燃气管道阴极保护系统的验收、运行、维护的管理。1. 3燃气管道的阴极保护工程应做到技术可靠、经济合理、保护环境，并应满足腐蚀控制要求。1.4各单位燃气管道的阴极保护工程除应符合本规定外，尚应符合国家现行有关标准的规定。2术语2. 1腐蚀控制人为改变金属的腐蚀体系要素，以降低金属的腐蚀速率和对环境介质的影响，保障管道的服役功能。2.2 自腐蚀电位在开路条件下，处于电介质中的腐蚀金属表面相对于参比电极的电位,即在没有净电流从

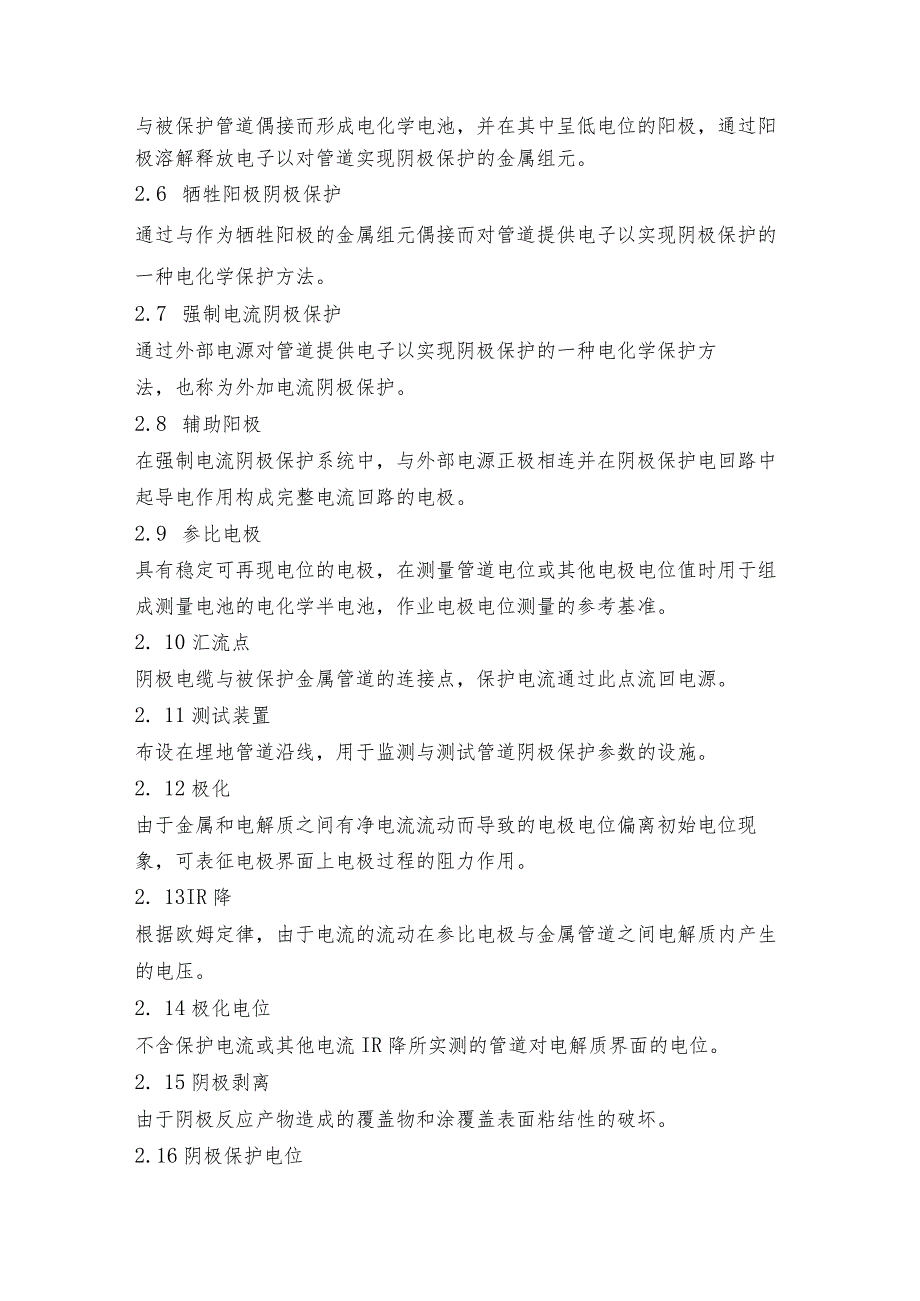

2、金属表面流入或流出时的电极电位，也称为静止电位、开路电位或自然腐蚀电位。2.3 电绝缘管道与相邻的其他金属物或环境物质之间，或在管道的不同管段之间呈电气隔离的状态。2.4 阴极保护通过降低腐蚀电位，使管道腐蚀速率显著减小而实现电化学保护的一种方法。2.5 牺牲阳极与被保护管道偶接而形成电化学电池，并在其中呈低电位的阳极，通过阳极溶解释放电子以对管道实现阴极保护的金属组元。2.6 牺牲阳极阴极保护通过与作为牺牲阳极的金属组元偶接而对管道提供电子以实现阴极保护的一种电化学保护方法。2.7 强制电流阴极保护通过外部电源对管道提供电子以实现阴极保护的一种电化学保护方法，也称为外加电流阴极保护。2.8
3、辅助阳极在强制电流阴极保护系统中，与外部电源正极相连并在阴极保护电回路中起导电作用构成完整电流回路的电极。2.9 参比电极具有稳定可再现电位的电极，在测量管道电位或其他电极电位值时用于组成测量电池的电化学半电池，作业电极电位测量的参考基准。2. 10汇流点阴极电缆与被保护金属管道的连接点，保护电流通过此点流回电源。2. 11测试装置布设在埋地管道沿线，用于监测与测试管道阴极保护参数的设施。2. 12极化由于金属和电解质之间有净电流流动而导致的电极电位偏离初始电位现象，可表征电极界面上电极过程的阻力作用。2. 13IR降根据欧姆定律，由于电流的流动在参比电极与金属管道之间电解质内产生的电压。2.

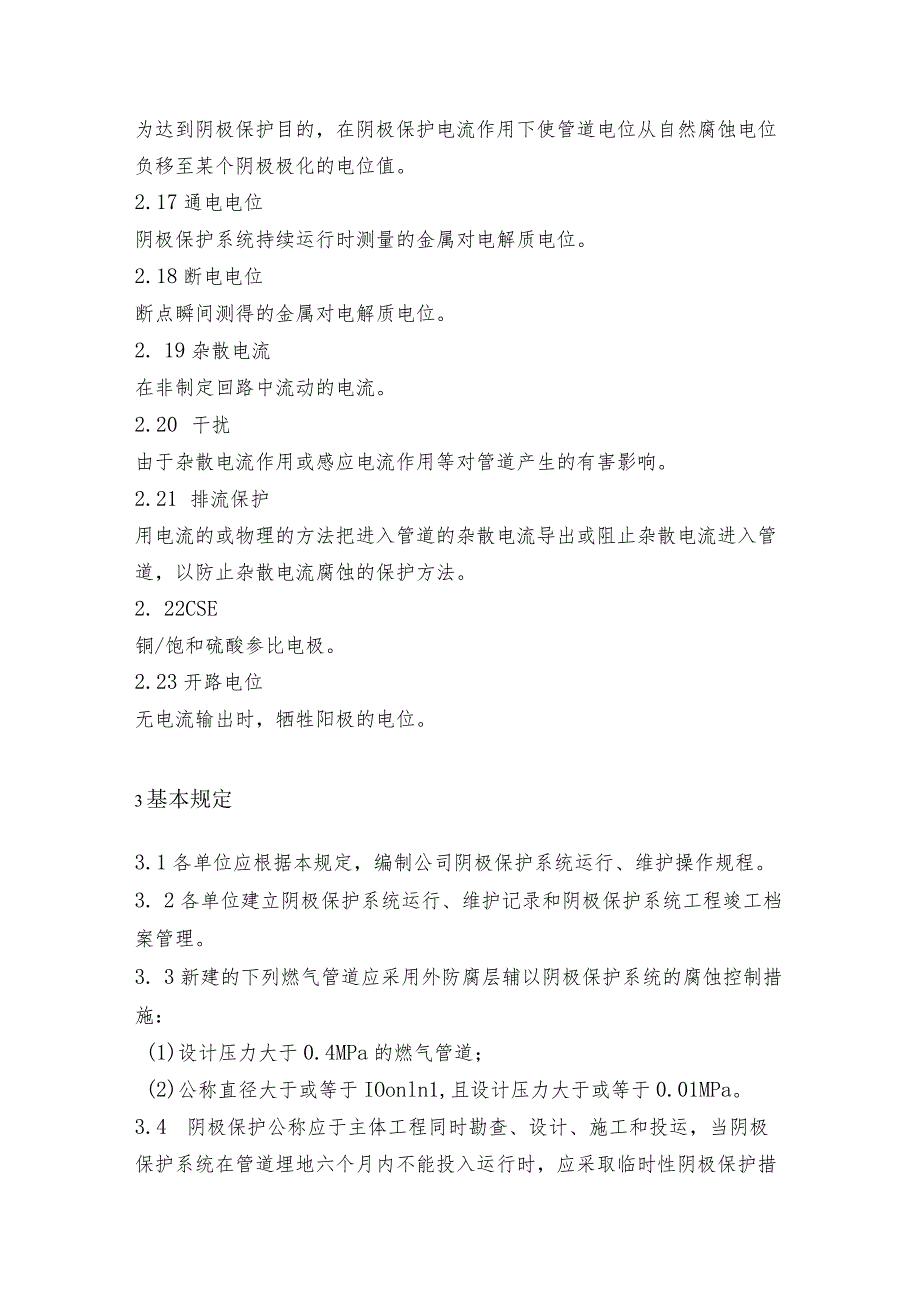

4、 14极化电位不含保护电流或其他电流IR降所实测的管道对电解质界面的电位。2. 15阴极剥离由于阴极反应产物造成的覆盖物和涂覆盖表面粘结性的破坏。2.16阴极保护电位为达到阴极保护目的，在阴极保护电流作用下使管道电位从自然腐蚀电位负移至某个阴极极化的电位值。2.17通电电位阴极保护系统持续运行时测量的金属对电解质电位。2.18断电电位断点瞬间测得的金属对电解质电位。2. 19杂散电流在非制定回路中流动的电流。2.20 干扰由于杂散电流作用或感应电流作用等对管道产生的有害影响。2.21 排流保护用电流的或物理的方法把进入管道的杂散电流导出或阻止杂散电流进入管道，以防止杂散电流腐蚀的保护方法。2.
5、 22CSE铜/饱和硫酸参比电极。2.23开路电位无电流输出时，牺牲阳极的电位。3基本规定3.1各单位应根据本规定，编制公司阴极保护系统运行、维护操作规程。3. 2各单位建立阴极保护系统运行、维护记录和阴极保护系统工程竣工档案管理。3. 3新建的下列燃气管道应采用外防腐层辅以阴极保护系统的腐蚀控制措施：(1)设计压力大于0.4MPa的燃气管道；(2)公称直径大于或等于IOonln1,且设计压力大于或等于0.01MPa。3.4 阴极保护公称应于主体工程同时勘查、设计、施工和投运，当阴极保护系统在管道埋地六个月内不能投入运行时，应采取临时性阴极保护措施；强腐蚀性土壤环境中，管道埋地同时施加阴极保护
6、临时措施；对于受直流杂散电流干扰的管道，阴极保护(含排流保护)应在三个月内投入运行。3.5 管道外防腐层应保持完好；采用阴极保护时，阴极保护不应间断。3.6 仅有防腐层保护的在役管道宜追加阴极保护系统。3.7 处于强干扰腐蚀地区的管道，应采取防干扰保护措施。3.8 在发生管道腐蚀泄露或发现腐蚀控制系统失效时，各单位应设立专项工作，可参考城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95第四章进行土壤腐蚀性、防腐层、阴极保护、杂散电流干扰和管道腐蚀损伤评价。3.9 阴极保护工程的设计、施工单位应具有相应资质，进行施工及管理的技术人员应具有相应专业技术资格，实施操作人员应经过专业培训。3.10 各单位
7、应明确专人对阴极保护系统进行运行、维护，运行、维护人员必须经专门的技术培训，合格后方可上岗。3.11 阴极保护系统宜安装远程监测系统，安装远程监测的阴极保护系统可延长现场检测周期，但不能取代现场监测。3.12 阴极保护系统运行、维护管理宜通过可视化运营管理，将档案数据、检测数据化管理，为管道腐蚀损伤评价提供数据信息。4阴极保护系统的接收4.1阴极保护准则4. 1.1一般情况(1)燃气管道阴极保护系统设计寿命不小于20年(2)正常情况下，管道阴极保护电位(即管/地界面极化电位，下同)应为-850没m(CSE)或更负。(3)在正常情况下，管道阴极保护电位不能比-12OOnIV(CSE)更负。(4)
8、在厌氧菌或硫酸盐还原菌及其他有害菌土壤环境中，管道阴极保护电位应为-95OnlV(CSE)或更负。(5)在土壤电阻率为100Cml000m的环境中，管道阴极保护电位宜负于-75OmV(CSE)；当土壤电阻率大于100OQm时，管道阴极保护电位宜负于-650InV(CSE)04.1.2特殊考虑当管道阴极保护电位难以达到-85OmV时，可采用阴极极化或去极化电位差大于100nIV的判据。4.2阴极保护参数的测量方法应符合现行国家标准地埋钢质管道阴极保护参数测量方法GB/T21246-2007的有关规定，阴极保护电位应采用消除IR降的方法进行测试。参照附录11.3 测试装置1.3.1 阴极保护系统测
9、试装置应与阴极保护系统同步安装，测试装置应沿管道线路走向进行设置，相邻测试装置间间隔宜Ikln-3km。在城镇市区或工业区，相邻的间隔不应大于Ikln,杂散电流干扰影响区域内可适当加密。1.3.2 阴极保护系统测试装置应能满足下列项目检测的需要：(1)被保护管道的电位；(2)接线箱处阳极或阳极组的工作电流；(3)电绝缘性能;(4)阳极的接地电阻；(5)极化电位(瞬间断电电位)；1.3.3 3.3电位检测点宜安装一只长效参比电极或极化探头，参比电极和极化探头的设置应靠近管道并避开附近的阳极。1.3.4 每个测试装置中至少有两根电缆与管道连接，电缆应安次区颜色或采用其他标记法进行区分，并做到全线统
10、一。1.3.5 阴极保护系统测试装置应注明编号、功能，测试装置电缆进线套管要采取密封措施，防止水汽进入接线盒内。1.3.6 阴极保护系统安装远程数据监控分析系统的，远程监控数据一般包括通电电位断电电位交流干扰电压自然腐蚀电位等。1.3.7 阴极保护系统测试装置设置位置宜参照埋地钢质管道阴极保护技术规范GB/T21448中7.L2条款执行。1.3.8 阴极保护系统绝缘接头(法兰)装置的安装参照埋地钢质管道阴极保护技术规范GB/T21448中4.2条款执行。1.3.9 阴极保护系统绝缘接头(法兰)装置的测量参照埋地钢质管道阴极保护参数测量方法GB/T21246中9条款执行。1.4 阴极保护电缆与电
11、缆的连接参照埋地钢质管道阴极保护技术规范GB/T21448中8.5条款执行。1.5 阴极保护系统竣工后，应进行下列参数的测试：1.6 5.1强制电流阴极保护系统测试应包括下列参数：(1)管道沿线土壤电阻率；(2)管道自腐蚀电位；(3)辅助阳极接地电阻；(4)辅助阳极埋设点的土壤电阻率；(5)绝缘装置的绝缘性能；(6)管道极化电位；(7)管道保护电流；(8)电流输出电流、电压。1.7 5.2牺牲阳极阴极保护系统测试应包括下列参数：(1)阳极开路电位；(2)阳极闭路电位；(3)管道自腐蚀电位；(4)管道极化电位；(5)单只阳极输出电流；(6)组合阳极联合输出电流；(7)单只阳极接地电阻；(8)组合
12、阳极接地电阻；(9)阳极埋设点的土壤电阻率；(10)绝缘装置的绝缘性能。1.8 阳极保护系统竣工后，应提供下列竣工资料：4. 6.1竣工图应包括下列内容：（1）平面布置图；（2）阳极地床结构图；（3）测试装置接线图；（4）电缆连接和敷设图。5. 6.2设计变更；4.6.3产品制造厂商提供的说明书、产品合格证、检验证明、安装图纸等技术文件；4.6.4安装技术记录；4.6.5调试实验记录；4.6.6隐蔽工程记录；4. 6.7本规定4.5条规定的各项参数测试数据记录。5阴极保护系统的运行和维护4.1 测量仪器与设备4.1.1 测量仪表必须具有满足测试要求的显示速度、准确度和量程,同时还应具有携带方便
13、、供电方便、适应现场测量环境的特点。对所用的测量仪表，必须按国家现行标准的有关规定进行定期校验。4.1.2 为了提高测量的准确度，宜优先选用数字式仪表。4.1.3 配备测量仪表、工具包括：管道防腐层检测仪、接地电阻测试仪、万用表、CSE（便携式）、数字型电位差计。4.2 电压、电流仪表5. 2.1直流电压表选用原则：（1）数字式电压表的输入阻抗应不小于IOMC;指针式电压表的内阻不小于100K/Vo（2）电压表的分辨率应满足被测电压值的精度要求，至少应具有三位有效数。（3）数字式电压表的准确度应不低于0.5级；指针式电压表的准确度应不低于2.5级。（4）测量受交流干扰的管道的管地电位时，应选用
14、对工频干扰电压具有足够滤除功能的数字式直流电压表，确保直流电位的显示值中叠加的交流干扰电压值不超过5mV0或选用指针式电压表。5. 2.2直流电流表选用原则：（1）电流表的内阻应小于被测电流回路总电阻的5%。（2）电流表的分辨率应满足被测电流值的精度要求，至少应具有两位有效数，当只有两位有效数时，首位必须大于L（3）电流表的准确度应不低于2.5级。5.3 参比电极5. 3.1在进行管地电位测量时，通常情况下，应采用检测合格的CSE作为参比电极。6. 3.2对不宜使用硫酸铜电极的环境，可采用高纯锌参比电极（纯度不小于99.995%）替代，相对硫酸铜电极的-85OnlV电位的换算关系如下（25）：
15、采用75%石膏、20%膨润土、5%硫酸钠回填料包覆的高纯锌参比电极：+250mVo5.4 测量基本要求5.4.1 本标准应在受过阴极保护专业知识培训，并具有相关实践经验的人员指导下使用。5.4.2所有测量连接点应保证电接触良好。5.4.3 测量导线应采用铜芯绝缘软线；在有电磁干扰的地区（如高压输电线附近），应采用屏蔽导线。5.4.4 测量仪表应按使用说明书的有关规定操作。5.4.5 安全守则（1）在对强制电流阴极保护电源设备进行安装、调试、测量、维修之前，有关人员应该受过电气安全培训，并掌握相关电气安全知识。（2）测量接线应采用绝缘线夹和插头，以避免与未知高压电接触，测量操作中应首先接好仪表回路，然后再连接被测体，测量结束时，按相反的顺序操作，并执行单手操作法。（3）在对电隔离设施进行测量之前，应检查是否存在危险电压。（4）在雷暴天气下，应避免测试。（5）当测量导线穿越街道、公路等交通繁忙的地段时，应设置安全警示标志或站立安全监护人员。（6）在涵洞或隧道中测试时，应首先检查涵洞或隧道的结构安全性及对有
