《陆上承台（系梁）首件施工方案.docx》由会员分享，可在线阅读，更多相关《陆上承台（系梁）首件施工方案.docx（62页珍藏版）》请在第壹文秘上搜索。

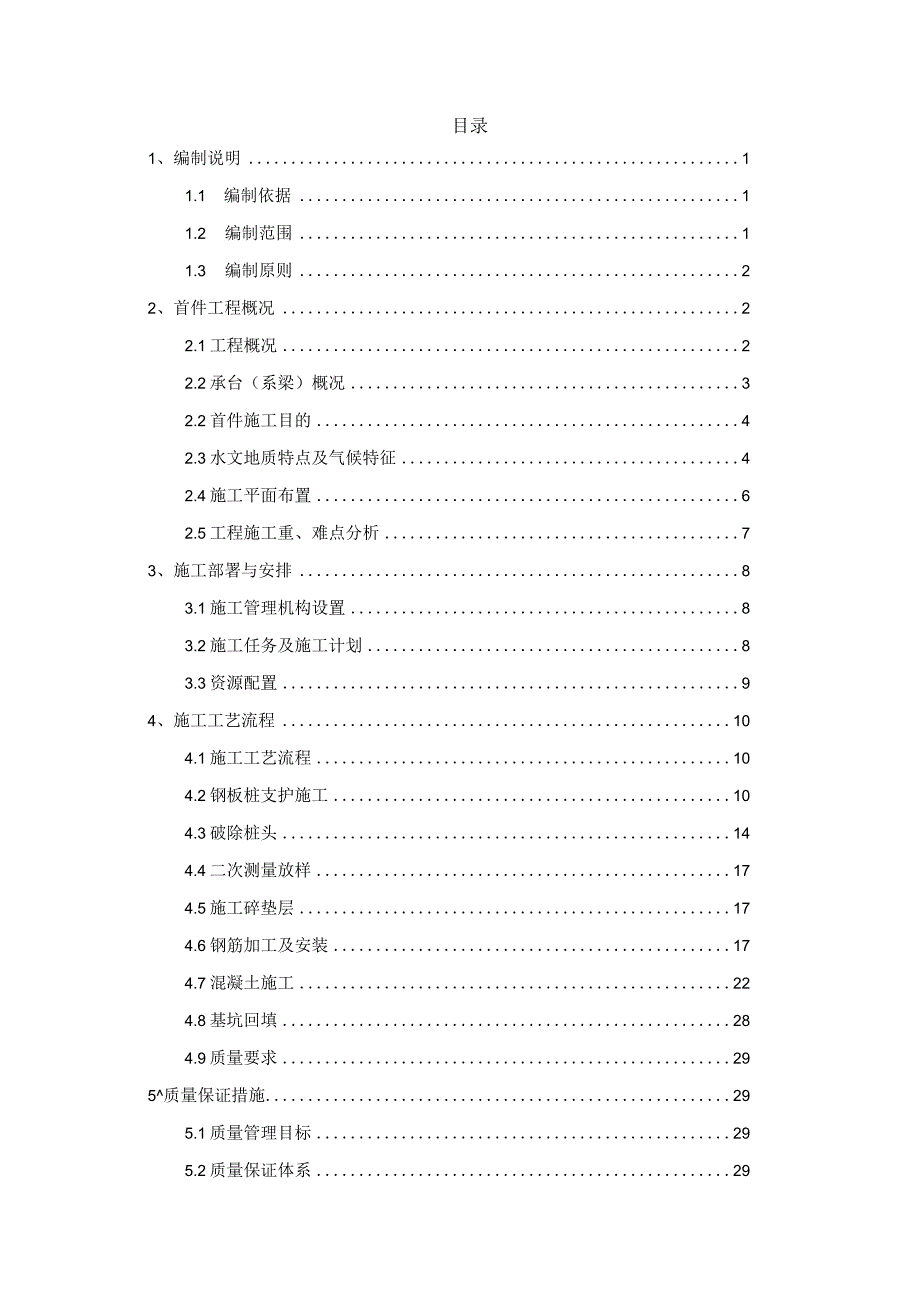

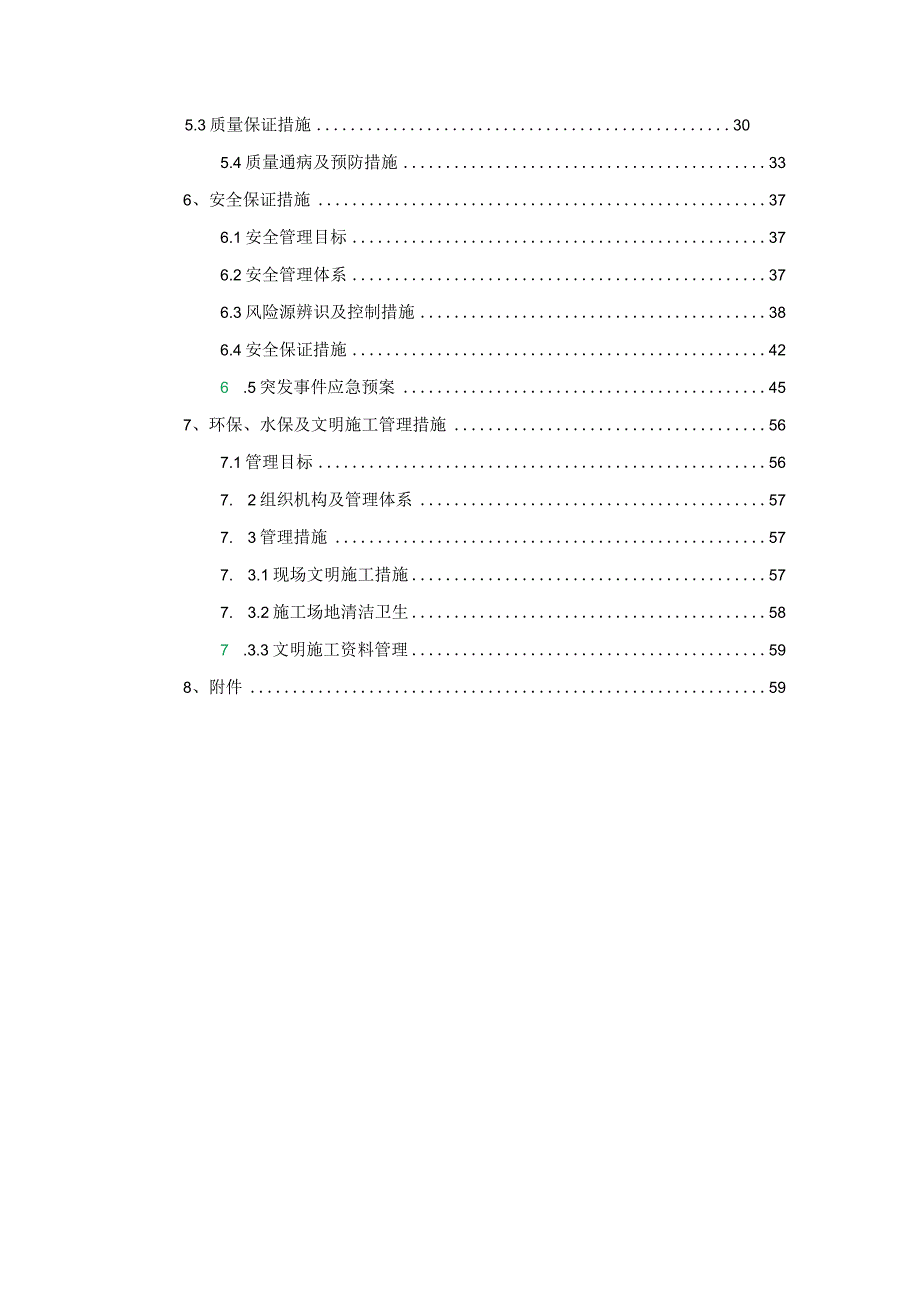

1、目录1、编制说明11.1 编制依据11.2 编制范围11.3 编制原则22、首件工程概况22.1工程概况22.2承台（系梁）概况32.2首件施工目的42.3水文地质特点及气候特征42.4施工平面布置62.5工程施工重、难点分析73、施工部署与安排83.1施工管理机构设置83.2施工任务及施工计划83.3资源配置94、施工工艺流程104.1施工工艺流程104.2钢板桩支护施工104.3破除桩头144.4二次测量放样174.5施工碎垫层174.6钢筋加工及安装174.7混凝土施工224.8基坑回填284.9质量要求295质量保证措施295.1质量管理目标295.2质量保证体系295.3质量保证措施

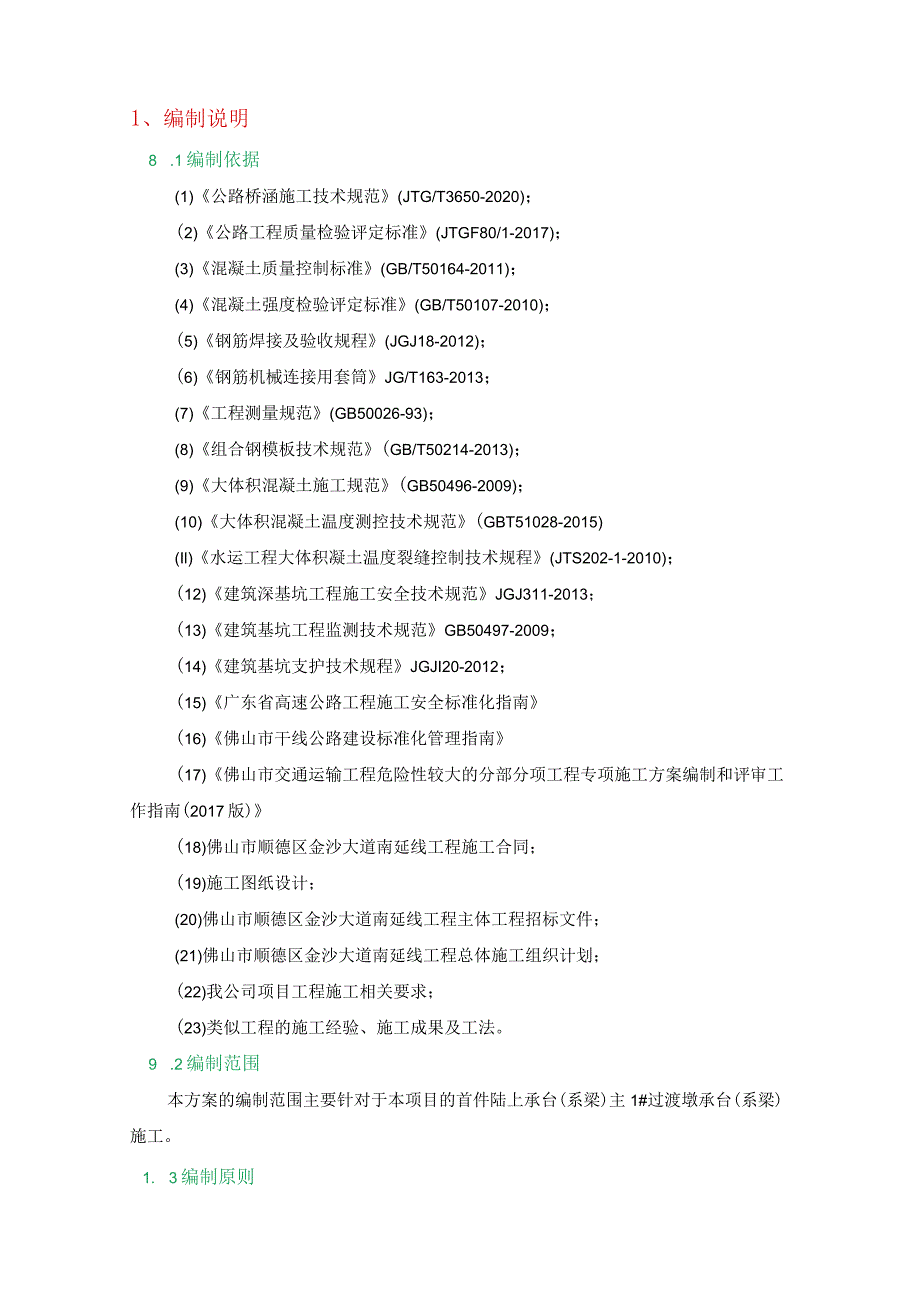

2、305.4质量通病及预防措施336、安全保证措施376.1安全管理目标376.2安全管理体系376.3风险源辨识及控制措施386.4安全保证措施426 .5突发事件应急预案457、环保、水保及文明施工管理措施567.1管理目标567. 2组织机构及管理体系577. 3管理措施577. 3.1现场文明施工措施577. 3.2施工场地清洁卫生587 .3.3文明施工资料管理598、附件591、编制说明8 .1编制依据(1)公路桥涵施工技术规范(JTG/T3650-2020)；(2)公路工程质量检验评定标准(JTGF80/1-2017)；(3)混凝土质量控制标准(GB/T50164-2011)；(4
3、)混凝土强度检验评定标准(GB/T50107-2010)；(5)钢筋焊接及验收规程(JGJ18-2012)；(6)钢筋机械连接用套筒JG/T163-2013；(7)工程测量规范(GB50026-93)；(8)组合钢模板技术规范(GB/T50214-2013)；(9)大体积混凝土施工规范(GB50496-2009)；(10)大体积混凝土温度测控技术规范(GBT51028-2015)(Il)水运工程大体积凝土温度裂缝控制技术规程(JTS202-1-2010)；(12)建筑深基坑工程施工安全技术规范JGJ311-2013；(13)建筑基坑工程监测技术规范GB50497-2009；(14)建筑基坑支护
4、技术规程JGJI20-2012；(15)广东省高速公路工程施工安全标准化指南(16)佛山市干线公路建设标准化管理指南(17)佛山市交通运输工程危险性较大的分部分项工程专项施工方案编制和评审工作指南(2017版)(18)佛山市顺德区金沙大道南延线工程施工合同；(19)施工图纸设计；(20)佛山市顺德区金沙大道南延线工程主体工程招标文件；(21)佛山市顺德区金沙大道南延线工程总体施工组织计划；(22)我公司项目工程施工相关要求；(23)类似工程的施工经验、施工成果及工法。9 .2编制范围本方案的编制范围主要针对于本项目的首件陆上承台(系梁)主1#过渡墩承台(系梁)施工。1. 3编制原则（1）遵循业
5、主的管理体系文件，依照相关规范各项要求。（2）坚持安全第一、质量至上的原则。精心组织施工，合理安排工期。坚持技术先进、方案优化、重信誉守合同、施工组织科学合理、按期优质安全高效地完成本工程。（3）坚持按项目法管理的原则。通过与建设单位、监理单位和设计单位协作，综合运用人员、机械、物资、资金和信息，实现质量和造价在保证安全和工期前提下的最佳组合。（4）重视生态环境，在施工期间及竣工通车后保证不发生水土流失，保证不破坏环境。贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。（5）坚持用工制度的动态管理。根据工作的需要，合理配置劳动力资源。（6）方案编制做到重点突出、内容全面、思路
6、清晰。2、首件工程概况2.1 工程概况佛山市顺德区金沙大道南延线工程位于大良街道、容桂街道交界处，本项目北起德胜西路以北约30Onb主线设置桥梁向南依次上跨德胜西路、澄海西路、规划路、规划滨河路、容桂水道（设置顺通大桥）、东堤路，于新马路西侧以螺旋型引桥落地，接上容桂大道后止于容奇大道与容桂大道平面交叉口。图2.1-1项目地理位置图2.2 承台（系梁）概况本项目承台（系梁）共计63个，其中其中陆上承台（系梁）61个，我项目部结合实际工期计划及场地条件，选择主1号墩承台（系梁）作为首件工程。首件承台构造见图2.2-1和2.2-2,参数及工程数量见表2.2-1所示：承台底电195承台顶2.805图
7、2.2-2承台立面图表2.2-1承台（系梁）参数及工程数量表序号项目单位数量备注1承台尺寸m8.28.23左右幅2系梁尺寸m26.3X3.534承台（系梁）顶标高m+2.8055承台（系梁）底标i司m-0.1956承台12kg1138.8716kg2472.8822kg2678.5925kg3571.6IO28kg16800.311系梁16kg26957.61232kg20026.413承台C35m3403.414系梁C35m3276.215基础垫层C15m31212.2首件施工目的（1）确定人员与设备的合理配备及施工工艺、方法的合理性。（2）确定标准施工方法，1）确定机械组合是否满足现场施工
8、需求；2）确定钢筋制作工效是否满足施工进度要求；3）确定钢筋安装工艺的合理性；4）确定基坑支护体系是否满足施工要求；5）确定混凝土的技术指标是否满足施工要求；6）确定混凝土浇筑工艺的合理性；7）确定混凝土养护、拆模时间；（3）确定试验检测仪器和试验检测方法、频率。（4）确定具体时间、细化工程进度。（5）优化劳动组合。2.3水文地质特点及气候特征2.3.1地形地貌本场地地貌属珠江三角洲冲积平原，附近不存在泥石流、水库坍塌等不良地质条件，地下未发现采空区，未发现地面塌陷、岩溶等不良地质条件，区域地质构造资料及历史地震活动记录表明本区为地震活动相对较弱、活动频度较低地区。本工程位于佛山市顺德区，地处
9、北回归线以南，属亚热带海洋性季风气候，日照时间长，雨量充沛，常年温暖湿润。年平均气温21C22C之间，最冷月（1月）平均13.5C,最热月（7月）平均13.5C。雨水充沛,年平均降雨量多达1648mm,年平均湿度为82%。2月至3月份多低温阴雨天气，7月至9月份为台风活动季节，台风期间有时发生强台风，对承台（系梁）施工造成很大影响。2.3.2水文条件（1）地表水拟建场区地表水系较发育，其中规模较大的有容桂水道和顺德水道支流（德胜河），河涌水受南海海水顶托，潮差小，为弱潮汐区。（2）地下水道路沿线地下水主要为孔隙水和裂隙水,均属潜水型。孔隙水主要分为二层,第一层赋存于人工填土中，为上层滞水，接受
10、大气降水补给，经蒸发排泄，具弱-中透水性，富水性一般；第二层赋存于第四系砂层中的孔隙水，接受大气降水及同层侧向渗透补给，经地下径流排泄，具中等透水性，富水性较好。裂隙水主要为花岗片麻岩的风化裂隙水，通过大气降水垂直入渗、上覆土层中的上层滞水下渗补给，沿裂隙以脉状渗流形式呈点、线状侧向排泄于河道及地形较低处，受裂隙发育程度、充填物等因素制约，贮水空间有限，分布不均，贮水量小。2. 3.3工程地质主1号墩位于大良侧，地层主要为填土、粉质黏土、细砂、砂质黏性土、全风化花岗片麻岩、强风化花岗片麻岩等，桩位地质柱状图见图2.3-1,桩基设计参数建议值表2.3-10图2.3-1主1号墩地质剖面图表2.3-
11、1地层设计参数建议值表岩土层代岩土层名称地基承载力容许值水下钻冲孔桩负摩阻力液压折减备注号EfaO(kpa)桩侧土摩阻力标准值qik（kPa）桩端土端阻力标准值qsk（kPa）系数n系数L人工填土90200.35T粉砂90200.350-2细砂100250.350-3淤泥/0.20-4粉质黏土90400.30T粉质黏土120500.30-2细砂100250.352/3-3淤泥质土60200.20-4粉质黏土120500.30-5细砂190300.352/3-6淤泥质土60200.20-7粉质黏土120500.30砂质黏性土30050T全风化花岗片麻岩40012014002.4施工平面布置2.
12、4.1临建设施（1）项目驻地选择在大良镇105国道旁广珠路北3号的一处现有3栋4层楼房，建筑面积约4000杆，距离标头2.9km,行车8分钟，项目驻地按佛山双标要求进行建设装修,设置办公区、职工生活区,作业队就近租用当地民房解决。（2）钢筋加工车间选择在顺德区大良镇大门居委会鸿景路旁的空地，设置钢筋加工场，钢筋加工场占地约374011按佛山双标要求进行建设。钢筋加工场尺寸为42.588m,场内设置4台跨径20m吊重IOt的桁吊，钢筋加工场采用型钢厂房，全封闭施工。距离标头3km,钢筋车行车约15分钟，距离标尾12km,钢筋车行车约30分钟。（3）搅拌站选择在大良侧主1#旁边的原顺德船厂、酒厂内
13、按佛山双标要求布置混凝土拌合站，设置2条HZS180的混凝土生产线，占地约15066肝，混凝土拌合站呈长条形布置，料仓面积约470OnI二（4）在搅拌站内按佛山双标要求设置工地试验室，按照广东省公路水运工程工地试验室管理办法的要求配备相应的土工、混凝土、钢材等试验和检测仪器设备。工地试验室通过当地质量监督站和业主验收、并取得临时工地试验室资质认证后投入使用。2.4.2施工水电(1)施工用电1)供电原则本工程采用总配电箱，分配电箱以及各类型开关配电箱，组成三级配电系统。总配电箱均由各部位已布置的变压器引出，再连接分配电箱。分别在总配电箱、开关箱设置漏电保护器组成两级保护。临时供电采用三级配电系统
14、、TN-S接零保护系统、二级漏电保护系统，对配电箱金属框架、金属门、电气设备金属外壳、电气设备不带电的外露可导电部分等做保护接零，同时对整个系统做重复接地。2)供电配置本项目计划设置变压器8台，在两岸主墩处各设置2台630KVA的变压器，两侧引桥各设置1台630KVA的变压器，混凝土拌合站及钢筋加工场各设置1台500KVA的变压器。(2)施工用水施工区域位于原顺德糖厂内，有市政自来水管道接入，可通过自来水管道接出水源，再利用既有道路铺设水管将自来水引至施工区域，满足施工用水要求。2.5工程施工重、难点分析(1)重难点1：本工程场地地质较差，且旁边为容桂水道大堤和糖厂文物保护区，支撑和开挖方式的选择是本工程的重难点
