《预分解窑操作的体会（一）.docx》由会员分享，可在线阅读，更多相关《预分解窑操作的体会（一）.docx（13页珍藏版）》请在第壹文秘上搜索。

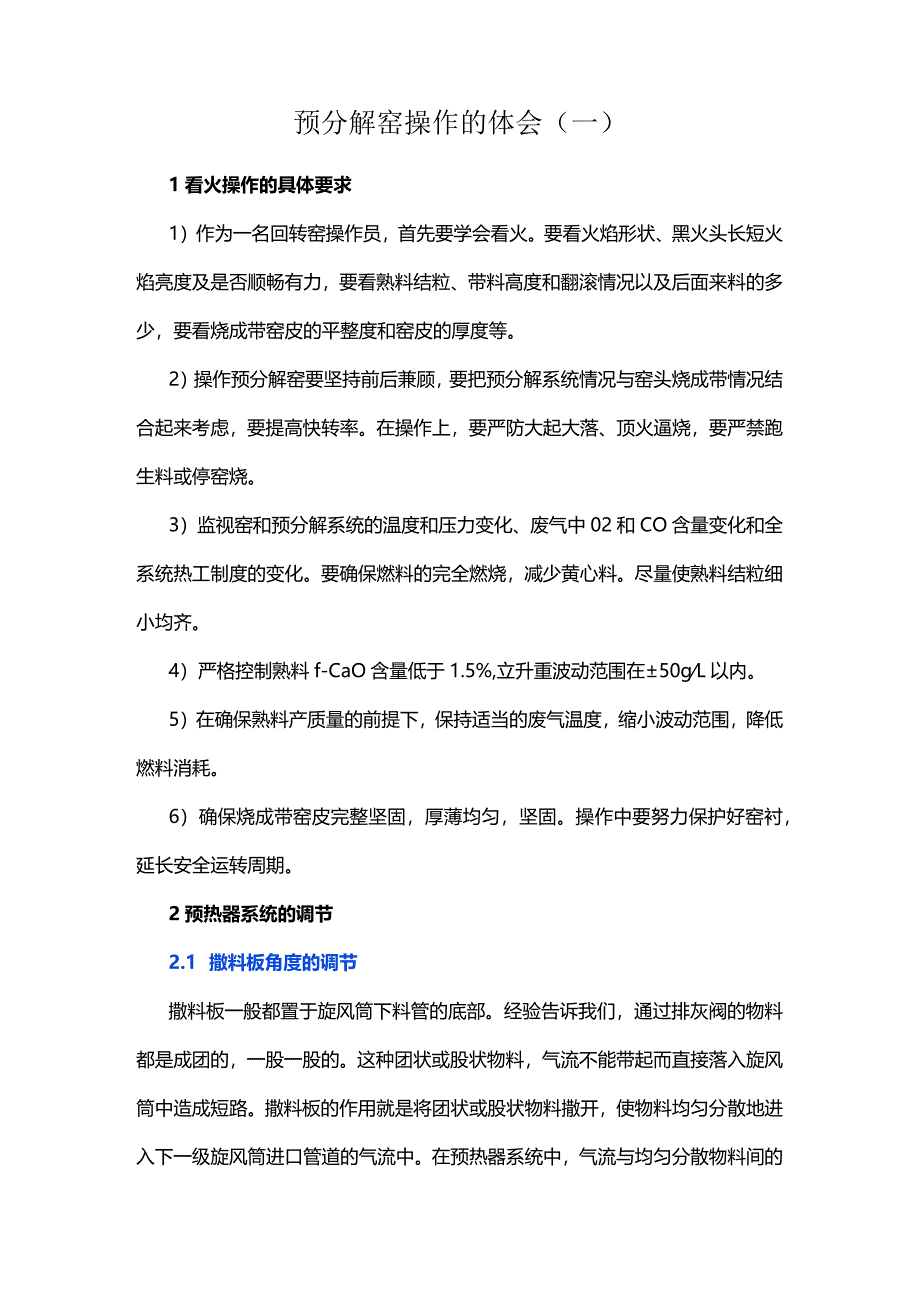

1、预分解窑操作的体会（一）1看火操作的具体要求1）作为一名回转窑操作员，首先要学会看火。要看火焰形状、黑火头长短火焰亮度及是否顺畅有力，要看熟料结粒、带料高度和翻滚情况以及后面来料的多少，要看烧成带窑皮的平整度和窑皮的厚度等。2）操作预分解窑要坚持前后兼顾，要把预分解系统情况与窑头烧成带情况结合起来考虑，要提高快转率。在操作上，要严防大起大落、顶火逼烧，要严禁跑生料或停窑烧。3）监视窑和预分解系统的温度和压力变化、废气中02和CO含量变化和全系统热工制度的变化。要确保燃料的完全燃烧，减少黄心料。尽量使熟料结粒细小均齐。4）严格控制熟料f-CaO含量低于1.5%,立升重波动范围在50gL以内。5）

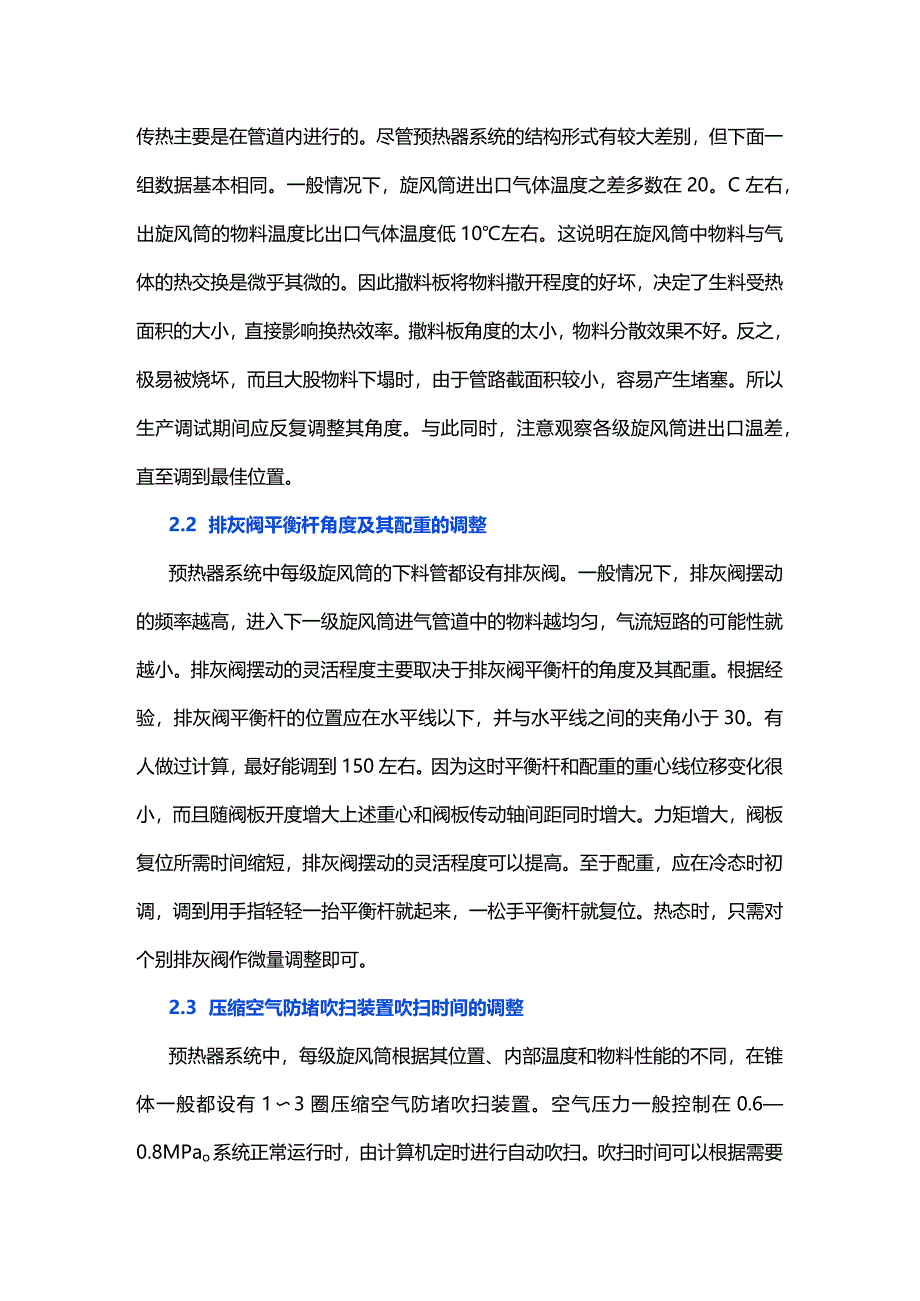

2、在确保熟料产质量的前提下，保持适当的废气温度，缩小波动范围，降低燃料消耗。6）确保烧成带窑皮完整坚固，厚薄均匀，坚固。操作中要努力保护好窑衬，延长安全运转周期。2预热器系统的调节2.1 撒料板角度的调节撒料板一般都置于旋风筒下料管的底部。经验告诉我们，通过排灰阀的物料都是成团的，一股一股的。这种团状或股状物料，气流不能带起而直接落入旋风筒中造成短路。撒料板的作用就是将团状或股状物料撒开，使物料均匀分散地进入下一级旋风筒进口管道的气流中。在预热器系统中，气流与均匀分散物料间的传热主要是在管道内进行的。尽管预热器系统的结构形式有较大差别，但下面一组数据基本相同。一般情况下，旋风筒进出口气体温度之差
3、多数在20。C左右，出旋风筒的物料温度比出口气体温度低10左右。这说明在旋风筒中物料与气体的热交换是微乎其微的。因此撒料板将物料撒开程度的好坏，决定了生料受热面积的大小，直接影响换热效率。撒料板角度的太小，物料分散效果不好。反之，极易被烧坏，而且大股物料下塌时，由于管路截面积较小，容易产生堵塞。所以生产调试期间应反复调整其角度。与此同时，注意观察各级旋风筒进出口温差，直至调到最佳位置。2.2 排灰阀平衡杆角度及其配重的调整预热器系统中每级旋风筒的下料管都设有排灰阀。一般情况下，排灰阀摆动的频率越高，进入下一级旋风筒进气管道中的物料越均匀，气流短路的可能性就越小。排灰阀摆动的灵活程度主要取决于排
4、灰阀平衡杆的角度及其配重。根据经验，排灰阀平衡杆的位置应在水平线以下，并与水平线之间的夹角小于30。有人做过计算，最好能调到150左右。因为这时平衡杆和配重的重心线位移变化很小，而且随阀板开度增大上述重心和阀板传动轴间距同时增大。力矩增大，阀板复位所需时间缩短，排灰阀摆动的灵活程度可以提高。至于配重，应在冷态时初调，调到用手指轻轻一抬平衡杆就起来，一松手平衡杆就复位。热态时，只需对个别排灰阀作微量调整即可。2.3 压缩空气防堵吹扫装置吹扫时间的调整预热器系统中，每级旋风筒根据其位置、内部温度和物料性能的不同，在锥体一般都设有13圈压缩空气防堵吹扫装置。空气压力一般控制在0.60.8MPao系统

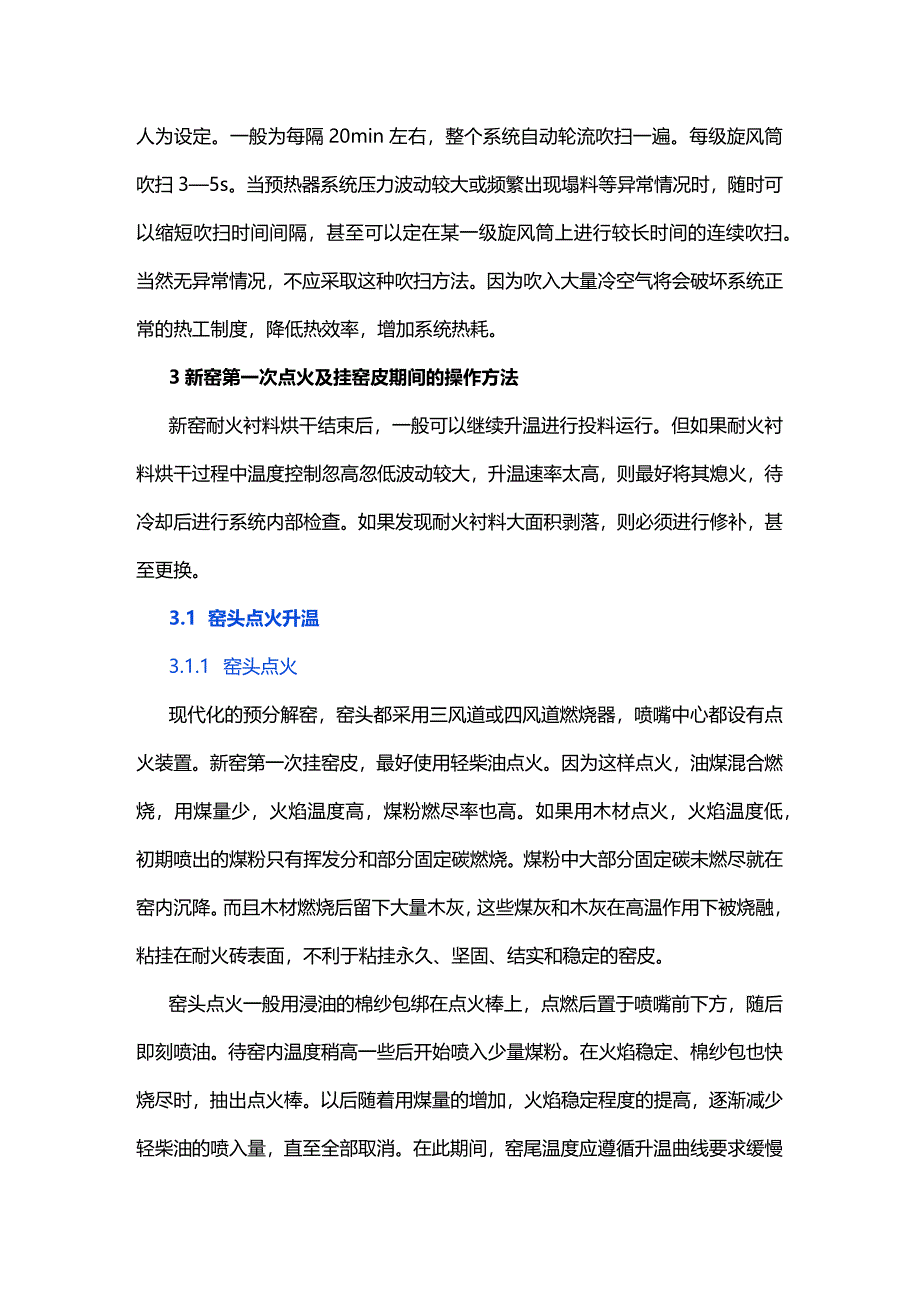

5、正常运行时，由计算机定时进行自动吹扫。吹扫时间可以根据需要人为设定。一般为每隔20min左右，整个系统自动轮流吹扫一遍。每级旋风筒吹扫35s。当预热器系统压力波动较大或频繁出现塌料等异常情况时，随时可以缩短吹扫时间间隔，甚至可以定在某一级旋风筒上进行较长时间的连续吹扫。当然无异常情况，不应采取这种吹扫方法。因为吹入大量冷空气将会破坏系统正常的热工制度，降低热效率，增加系统热耗。3新窑第一次点火及挂窑皮期间的操作方法新窑耐火衬料烘干结束后，一般可以继续升温进行投料运行。但如果耐火衬料烘干过程中温度控制忽高忽低波动较大，升温速率太高，则最好将其熄火，待冷却后进行系统内部检查。如果发现耐火衬料大面积
6、剥落，则必须进行修补，甚至更换。3.1 窑头点火升温3.1.1 窑头点火现代化的预分解窑，窑头都采用三风道或四风道燃烧器，喷嘴中心都设有点火装置。新窑第一次挂窑皮，最好使用轻柴油点火。因为这样点火，油煤混合燃烧，用煤量少，火焰温度高，煤粉燃尽率也高。如果用木材点火，火焰温度低，初期喷出的煤粉只有挥发分和部分固定碳燃烧。煤粉中大部分固定碳未燃尽就在窑内沉降。而且木材燃烧后留下大量木灰，这些煤灰和木灰在高温作用下被烧融，粘挂在耐火砖表面，不利于粘挂永久、坚固、结实和稳定的窑皮。窑头点火一般用浸油的棉纱包绑在点火棒上，点燃后置于喷嘴前下方，随后即刻喷油。待窑内温度稍高一些后开始喷入少量煤粉。在火焰稳
7、定、棉纱包也快烧尽时，抽出点火棒。以后随着用煤量的增加，火焰稳定程度的提高，逐渐减少轻柴油的喷入量，直至全部取消。在此期间，窑尾温度应遵循升温曲线要求缓慢上升。在RSP型分解炉上，为使RSP分解炉涡流分解室有足够的温度加速煤粉的燃烧，窑头点火前应将2个C4旋风筒排灰阀杆吊起。这样，窑尾部分高温废气可以进入涡流分解室经排灰阀、下料管入C4旋风筒，对涡流分解室起到预热升温的作用。3.1.2 升温曲线和转窑制度系统从冷态窑点火升温到开始挂窑皮期间窑尾废气温度、C5出口温度和C1出口温度以及不同温度段的转窑制度。当窑点火升温约达24h以后，即窑尾废气温度约为750800。C时，启动生料喂料系统，向窑内
8、喂入5%左右的设计喂料量，为挂好窑皮创造条件。3.2 投料挂窑皮当预热器系统充分预热，窑尾温度达950。C左右，这时分解炉涡流分解室温度可达650700,窑头火砖开始发亮发白时，早先喂入的几吨生料也即将进入烧成带。这时，窑头留火待料，保持烧成带有足够高的温度，并将吊起的2个C4排灰阀复原。三次风管阀门开至10%左右，打开涡流燃烧室和分解室阀门，开始向涡流分解室喷轻柴油和少量煤粉。当C1出口温度达400450。C时打开置于Cl出口至高温风机废气管道上的冷风阀，掺入冷风调节废气温度，保护高温风机。待C5出口温度达900。C时，适当开大三次风管阀门后即可下料。喂料量为设计能力的30%-40%喂料后逐
9、渐关闭冷风阀，适当加大喂煤量和系统排风量，窑以较低的转速(如0.3-0.6rmin)连续运转并开始挂窑皮。当系统比较正常，分解炉温度稳定后，就可以撤除点火喷油嘴。如果系统烧无烟煤，则应适当延长点火喷嘴的使用时间，但油量可以减少，以对无烟煤起助燃作用。挂好窑皮是延长烧成带火砖寿命，提高回转窑运转率的重要环节。其关键是掌握火候，待生料到达烧成带时及时调整燃料量和窑速，确保稳定的烧成带温度。窑速与喂料量相适应，使粘挂的窑皮厚薄一致、平整、均匀、坚固。挂窑皮期间严防烧成带温度骤变。温度太高，挂上的窑皮易被烧垮，生料易烧流，在窑内推车会严重磨蚀耐火砖；温度突然降低会跑生料，形成疏松夹心窑皮，极易塌落，影
10、响窑皮质量。挂窑皮时间，一般约需3-4个班。窑皮挂到一定程度以后，生料喂料量可以3-5th的速度增加，直至100%的设计能力。窑速和系统排风也随燃料和生料喂料量的增加而逐渐加大。3.3 冷却机的操作D挂窑皮初期，窑产量很低。待熟料开始入冷却机时再启动篦床。但篦速一定要慢，使熟料在篦床上均匀散开，并保持一定的料层厚度。2)以设定冷却风量为依据，使篦下压力接近设定值。注意避免冷却风机阀门开度太大，否则吹穿料层，造成短路。3）运行中注意观察拉链机张紧情况并检查有无空气泄漏和串风现象。漏风严重时，可暂时停拉链机，使机内积攒一定量的细料，以提高料封效果。4）操作中如发现篦板翘起或脱落，要及时处理，严防篦
11、板掉入熟料破碎机，造成严重事故。3.4 三次风管阀门的调节D分解炉点火时，三次风温度很低。因此打开电动高温蝶阀时，宜小且缓慢，以避免涡流分解室温度骤降给点火带来困难。2）投料后适当地调整涡流分解室顶部3个阀门的开度，以满足它们所在位置管道阻力的差异。当生料喂料量达设计产量的80%左右时，使总阀门开度达70%-100%o3.5 系统温度的控制从投料挂窑皮到窑产量达设计能力之前，烧成系统热耗一般都相对较高。因此系统温度可比正常值偏高控制：1 ）窑尾温度:1000-1050;2 ）分解炉混合室出口温度：900;3 ）C1出口废气温度：350400oCo3.6废气处理系统的操作D系统投料之前，一般增湿
12、塔不喷水，但出口废气温度应425（C,以免损坏电除尘器的极板和壳体（或窑尾收尘滤袋）。2）增湿塔投入运行后，注意塔底窑灰水分，严防湿底。3）待烧成系统热工制度基本稳定后，电（袋）除尘器才能投入运行，并控制电（袋）除尘器入口废气CO含量在允许范围以内。4挂窑皮的影响因素4.1 生料化学成分所谓挂窑皮就是液相凝固到耐火砖表面的过程。因此熟料烧成液相量的多少液相粘度的高低直接影响到窑皮的形成，而生料化学成分直接影响液相量及其粘度。以前湿法窑，人们主张挂窑皮期间的生料硅酸率适当偏低一些，而饱和比适当偏高一些。但对于预分解窑，目前窑头都使用三风道或四风道燃烧器，回转窑正常运行时，一次风量少，二次风温度又
13、很高。因此煤粉燃烧速度，火焰温度远高于湿法窑。如果降低硅酸率，液相量相应增加，物料容易烧流，挂上的窑皮不吃火容易脱落。所以一般都主张挂窑皮的生料应与正常生料成分相同为好。4.2 烧成温度和火焰控制挂好烧成带窑皮的主要因素除有一定的液相量和液相粘度以外，还要有适当的温度，气流、物料和耐火砖之间要有一定的温差。一般应控制在正常生产时的烧成温度。掌握熟料结粒细小而均齐，不烧大块更不能烧流，严禁跑生料。升重控制在正常生产指标内。要保持烧成温度稳定、窑速稳定、火焰形状完整、顺畅。这样挂出的窑皮厚薄一致、平整、均匀、坚固。4.3 喂料量和窑速为了使窑皮挂得坚固、均匀、平整，稳定窑内热工制度是先决条件。挂窑
14、皮期间，稳定的喂料量和稳定的窑速是至关重要的。喂料量过多或窑速过快，窑内温度就不容易控制，粘挂的窑皮就不平整，不坚固。所以新窑第一次挂窑皮起始喂料量和窑速最好能控制设计产量的35%左右。挂到一定程度以后再视窑皮粘挂情况逐渐缓慢增加。4.4 挂窑皮期间的喷嘴位置一般情况下，喷嘴位置应尽量靠前（往外拉）一点，同时偏料，火焰宜短不宜长。这样高温区较集中，高温点靠前，使窑皮由窑前逐渐往窑内推进。随着生喂料量的逐渐增加，喷嘴要相应往窑内移动。待窑产量增加到正常情况，喷嘴也随之移到正常生产的位置。挂窑皮期间切忌火焰太长，否则高温区不集中，窑皮挂得远或前薄后厚，甚至出现前面窑皮尚未挂好，后面已经形成结圈等不
15、利情况。5回转窑火焰的调节目前国内预分解窑大多采用三风道或四风道燃烧器，而火焰形状则是通过内流风和外流风的合理匹配来进行调整的。由于预分解窑人窑生料CaC03分解率已高达90%左右，所以一般外流风风速应适当提高，这样可以控制烧成带稍长一点，以利于高硅酸率料子的预烧和细小均齐熟料颗粒的形成。如需缩短火焰使高温带集中一些或煤质较差，燃烧速度较慢时，则可以适当加大内流风，减少外流风；如果煤质较好或窑皮太薄，窑筒体表面温度偏高，需要拉长火焰，则应加大外流风，减少内流风。但是外流风风量过大时容易造成火焰太长，产生过长的浮窑皮，容易结后圈，窑尾温度也会超高；内流风风量过大，容易造成火焰粗短、发散，不仅窑皮
16、易被烧蚀，顶火逼烧还容易产生熟料结粒粗大并出现黄心熟料。目前国内大中型预分解窑生产线大多设有中央控制室。操作员在中控室操作时主要观察彩色的CRT上显示带有当前生产工况数据的模拟流程图。但火焰颜色，实际烧成温度、窑内结圈和窑皮等情况在电视屏幕上一般看不清楚，所以最好还应该经常到窑头进行现场观察。在实际操作中，假如发现烧成带物料发粘，带起高度比较高，物料翻滚不灵活，有时出现饼状物料，这说明窑内温度太高了。这时应适当减少窑头用煤量，同时适当减少内流风，加大外流风使火焰伸长，缓解窑内太高的温度。若发现窑内物料带起高度很低并顺着耐火砖表面滑落，物料发散没有粘性，颗粒细小，熟料-fCaO高，则说明烧成带温度过低，应加大窑头用煤量，同时加大内流风，相应减少外流风，使火焰缩短，烧成带相对集中，提高烧成带温度，使熟料结粒趋于正常。假如
