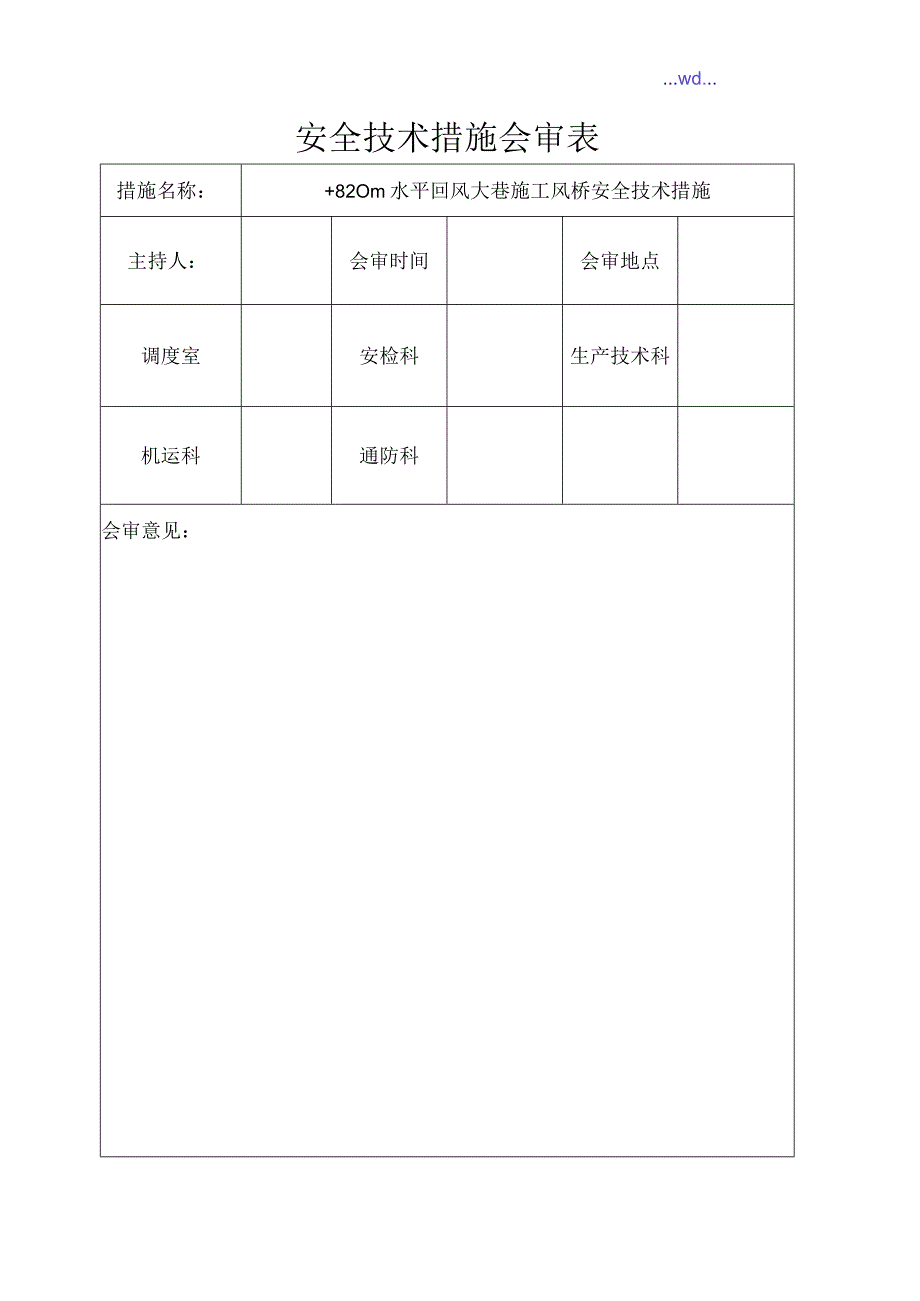

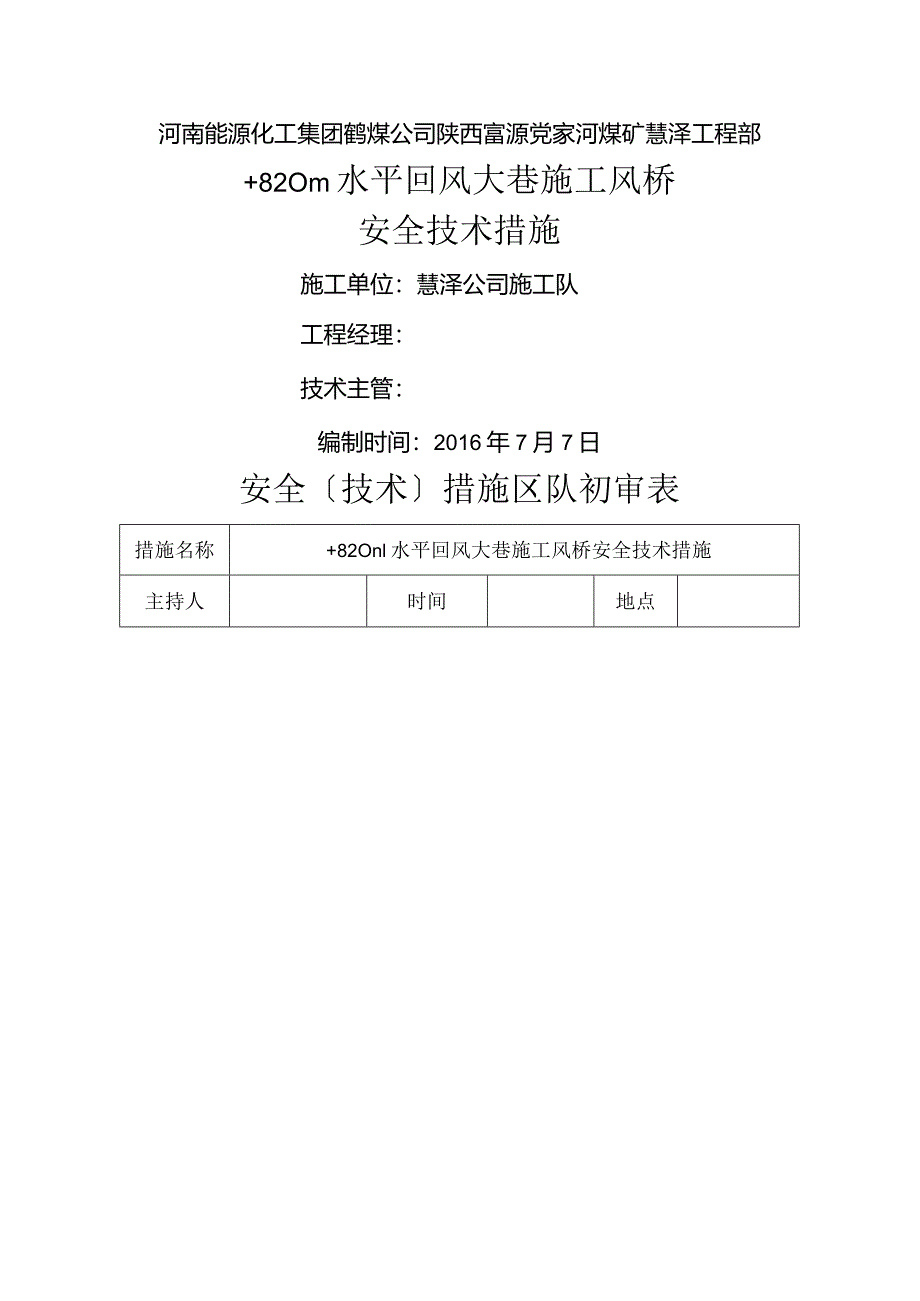

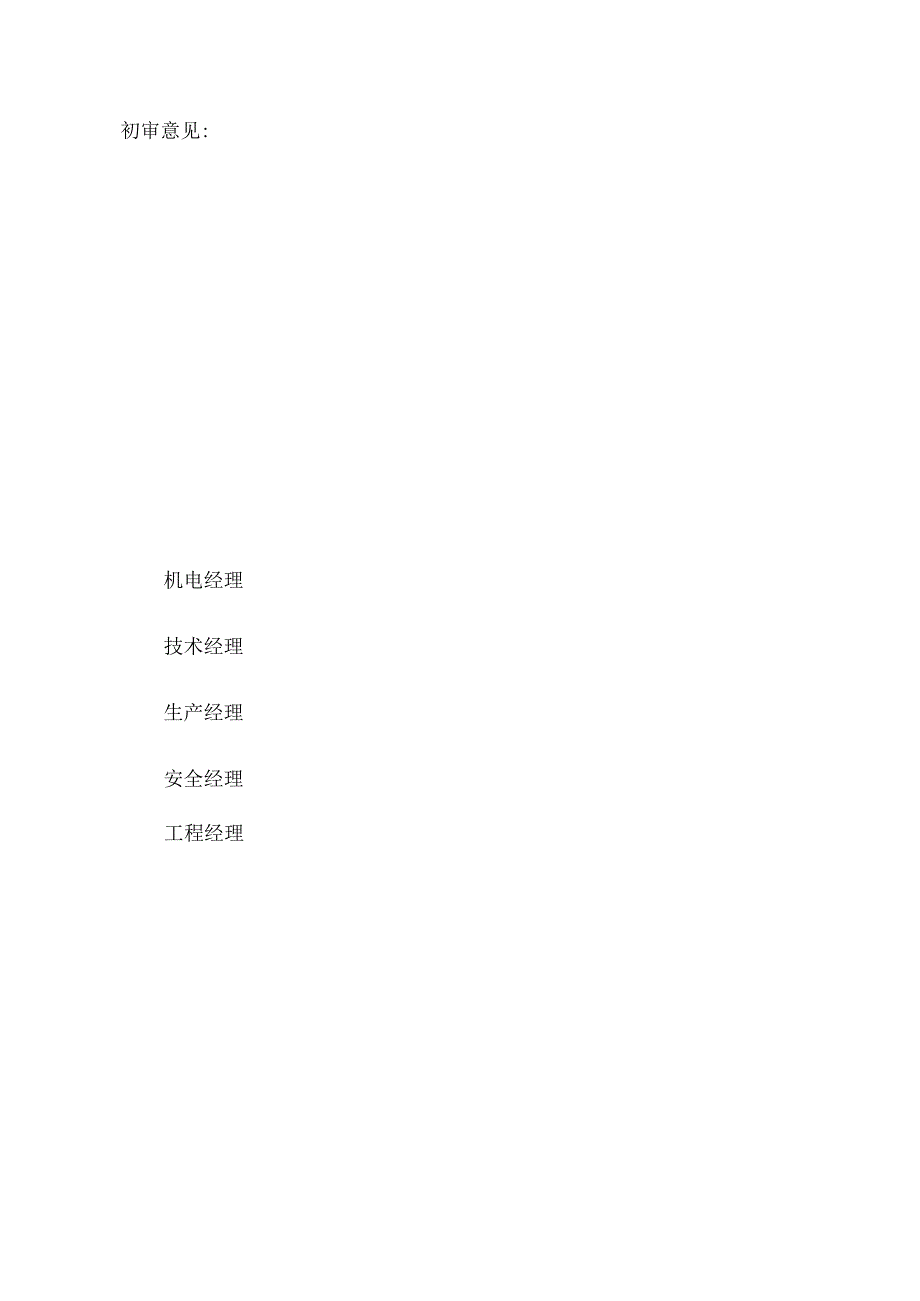

1、河南能源化工集团鹤煤公司陕西富源党家河煤矿慧泽工程部+82Om水平回风大巷施工风桥安全技术措施施工单位：慧泽公司施工队工程经理：技术主管：编制时间：2016年7月7日安全技术措施区队初审表措施名称+82Onl水平回风大巷施工风桥安全技术措施主持人时间地点初审意见:机电经理技术经理生产经理安全经理工程经理.wd.安全技术措施会审表措施名称：+82Om水平回风大巷施工风桥安全技术措施主持人：会审时间会审地点调度室安检科生产技术科机运科通防科会审意见：安全技术措施审批表措施名称+820m水平回风大巷施工风桥安全技术措施副总工程师审批意见:总工程师审批意见:措施贯彻情况记录措施名称+820m水平回风大
2、巷施工风桥安全技术措施贯彻时间地点主持人贯彻人统计记录应至J（人）实到（人）未参加人员+82Om水平回风大巷施工风桥安全技术措施根据设计要求和矿安排,我公司在+82OnI水平回风大巷掘进期间,每个工作面主、辅运顺槽与+82OnI水平回风大巷穿插点需做风桥。为确保施工风桥期间安全顺利完成，特制定如下安全技术措施。一、现场概况目前我公司施工的+82OnI水平回风大巷，顶板标高在+783.855m水平，现已距风桥中心15m。二、施工方法及工序采用三一重工EBZ200掘进机掘进，割一排支护一排并初喷封闭，由于风桥位置较高，先爬坡割顶部，高度控制在3.5m,待风桥做完上部后，再退回掘进机进展下部施工。三
3、、技术要求1.+820m水平回风大巷掘进距风桥中心12m时，按+13起坡（每排抬高20Omm）做平距9.5叫然后变平做5m,再变77。下坡（每排落300mm）做平距7m风桥完毕。2.风桥中心5m范围高度6.5mo巷道宽度与+820m水平回风大巷一样。起坡后锚杆间排距不变，锚索变为2.4m一排，一排3根间距L2m。四、安全技术措施1 .施工期间必须有副队长以上人员现场跟班，落实措施执行情况，协调全队工作，以确保安全生产。2 .施工过程中要时刻注意顶帮压力情况，敲帮问顶要贯穿整个施工过程，必须确保安全后再施工。3 .施工过程中假设顶板破碎压力大，要及时增加锚杆密度。4 .现场跟班人员要落实工程质量
4、，严格按中腰线施工，确保风桥尺寸。5 .锚杆：采用20X2200mm的螺纹钢锚杆（全螺纹锚杆），锚杆钢板托盘规格150X150X10mm,间排距为800X80Omm,锚杆采用2支Z2335树脂锚固剂锚固,每根锚杆扭距不小于100Nm,锚固力不小于50Mpa（根据锚杆拉拔仪说明书折算为50KN）,外露丝长度1040mn6 .锚索：锚索为17.8X700Omm钢绞线,间排距为2400X1200mm,锚索外露长度为15025Omm,每排3根,托盘采用300300XlOmm钢板，每根锚索采用4支Z2335树脂锚固剂锚固。7 .网：巷道采用6X2500X900mm金属网，网格100XIOomm,网片搭接
5、长度不小于100mm,搭接处每隔200mm采用双股16#铁丝呈菱形绑扎。8,打设锚杆必须严格按照规程中规定，排间距误差为50mm9 .锚杆与巷道轮廓线夹角不小于75。，锚索不小于80。10 .锚杆必须拧紧螺母，螺纹外露长度为1040mm,托盘紧贴岩壁。11 .锚杆锚固力必须到达15MPa以上（根据锚杆拉拔仪说明书折算为50KN）,不合格必须重新补打。12 .紧固锚杆螺母必须使用力矩扳手，锚杆预紧力不小于100Nmo13 .锚杆安装方法：按设计位置点好眼位，眼位误差不得超过50mm,采用风动锚杆钻机打设顶部锚杆：严格按照设计角度施工。14 .打眼顺序：应先施工紧靠永久支护的一排锚杆眼，且一般以巷
6、道中间向两帮依次施工为宜，应打一眼注设一根锚杆，不得跳跃式打眼。采用组合式钻杆（L=100Omni）,中28mm钻头打眼。钻孔时，锚杆机升起，使钻头插入相应的钢筋托梁孔中，然后开动锚杆机进展钻孔。开眼时应轻打，当钻进30Omm左右时方可逐步加速。钻孔够深后钻机要反复升落2-3次，以防孔内碎渣堵孔卡钻。钻头钻到预定孔深后下缩锚杆机，同时清孔，去除岩粉和泥浆。15 .利用锚杆杆体将树脂锚固剂（Z2335型2支）轻推送入顶眼孔底。使锚杆顶住树脂锚固剂，外端头套上螺帽，用带有专用套筒的风动锚头卡住螺帽，开动风动锚头，使风动锚头带动杆体旋转将锚杆旋入树脂锚固剂，对锚固剂进展搅拌，直至锚杆到达设计深度，方
7、可撤去风动锚头，搅拌旋转时间20-30秒后，卸下螺帽，挂好网，上好托盘，拧上螺帽。16 .利用钻机拧紧螺母，使锚杆具有一定的预紧力，然后用专用的风动板手拧紧，预紧力矩不小于100Nm17 .帮部锚杆及时紧跟，两人一组，操作风钻按设计角度及位置打设帮眼，采用28mm钻头，帮部锚杆安装用手持式锚杆钻机搅拌药卷,使用2支Z2335型树脂锚固剂锚固，帮部锚杆用加长板手上紧，预紧力矩不小于100Nmo18 .两人利用风动钻机配B19中空六方接长钻杆和中28mm双翼钻头按设计位置钻孔，孔深控制在6800mm。19 .利用锚索将4根Z2335树脂锚固剂轻推入孔底。20 .锚索下端用搅拌器与锚杆机相连，开机搅
8、拌。先慢后快，待锚索插至孔底后，全速搅拌30s后，停顿搅拌30s后，下缩锚杆机，卸下搅拌器。21 .张拉锚索：垫板、锚具、用张拉千斤顶张拉锚索到设计预紧力30Mpa之后卸下千斤顶（根据锚索涨紧仪说明书折算为100KN）O22 .钢筋网规格为9002500mmo23 .安装锚杆后，开场铺挂钢筋网，钢筋网搭接距离为IoOmm,网与网连接绑扎必须结实，压茬严格按照设计要求。24 .铺网时要将锚杆的拖盘凸面朝外上好，托盘要压在钢筋网上使托板密贴岩、煤壁，用机械或力矩扳手将锚杆螺母上紧。五、避灾路线1.掘进工作面f204搭接胴室一+820m水平胶运大巷一+820m水平辅运大巷f井底车场一副斜井一地面。2,掘进工作面一204搭接胴室一+820m水平胶运大巷f+820m水平辅运大巷一换装胴室一等候碉室一主斜井f地面。
