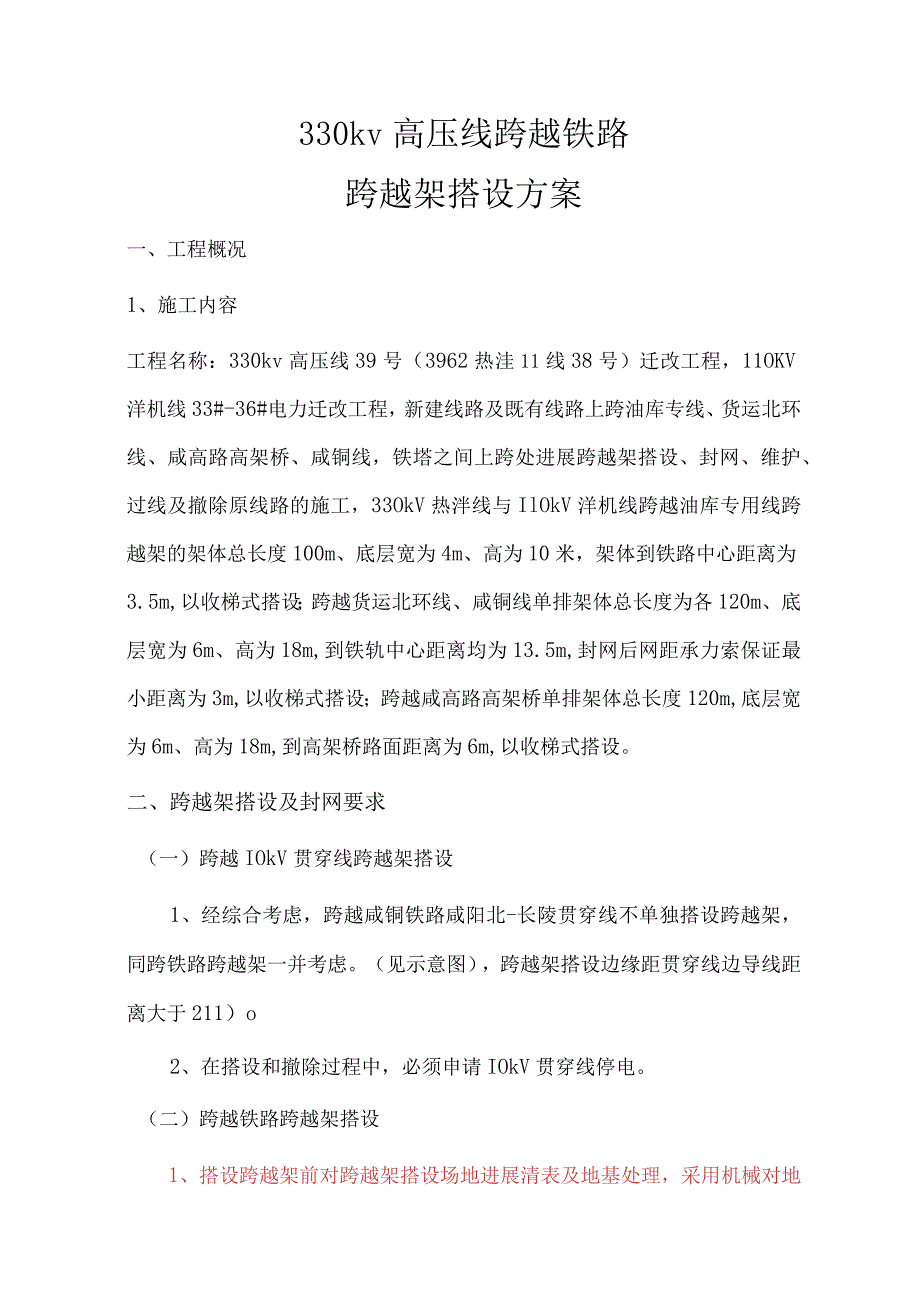

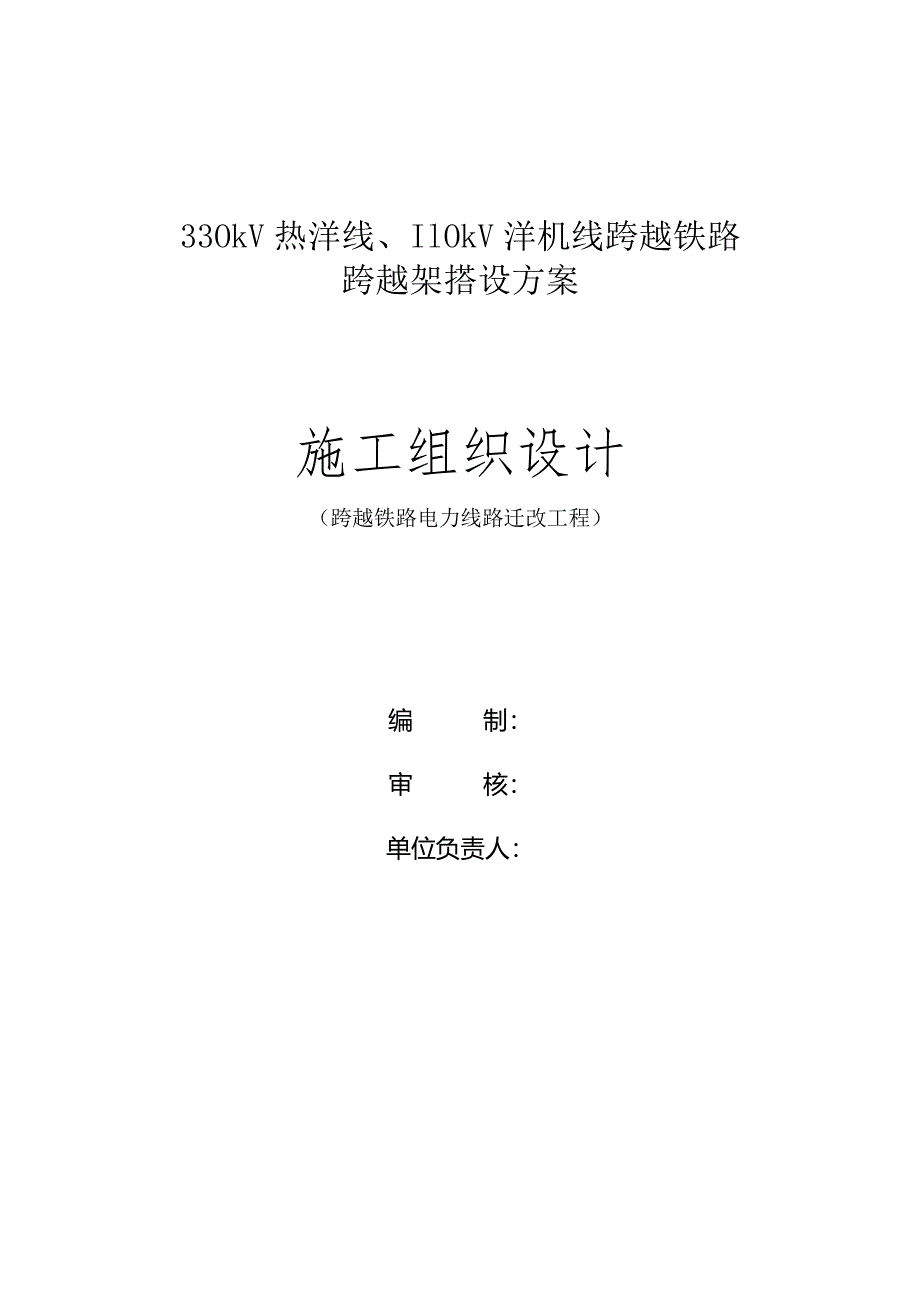

1、33OkV热洋线、IlOkV洋机线跨越铁路跨越架搭设方案施工组织设计（跨越铁路电力线路迁改工程）编制：审核：单位负责人：330kv高压线跨越铁路跨越架搭设方案一、工程概况1、施工内容工程名称：330kv高压线39号（3962热洼11线38号）迁改工程，11OKV洋机线33#-36#电力迁改工程，新建线路及既有线路上跨油库专线、货运北环线、咸高路高架桥、咸铜线，铁塔之间上跨处进展跨越架搭设、封网、维护、过线及撤除原线路的施工，33OkV热泮线与IlOkV洋机线跨越油库专用线跨越架的架体总长度100m、底层宽为4m、高为10米，架体到铁路中心距离为3.5m,以收梯式搭设；跨越货运北环线、咸铜线单排
2、架体总长度为各120m、底层宽为6m、高为18m,到铁轨中心距离均为13.5m,封网后网距承力索保证最小距离为3m,以收梯式搭设；跨越咸高路高架桥单排架体总长度120m,底层宽为6m、高为18m,到高架桥路面距离为6m,以收梯式搭设。二、跨越架搭设及封网要求（一）跨越IOkV贯穿线跨越架搭设1、经综合考虑，跨越咸铜铁路咸阳北-长陵贯穿线不单独搭设跨越架，同跨铁路跨越架一并考虑。（见示意图），跨越架搭设边缘距贯穿线边导线距离大于211）o2、在搭设和撤除过程中，必须申请IOkV贯穿线停电。（二）跨越铁路跨越架搭设1、搭设跨越架前对跨越架搭设场地进展清表及地基处理，采用机械对地基进展碾压，平整；跨

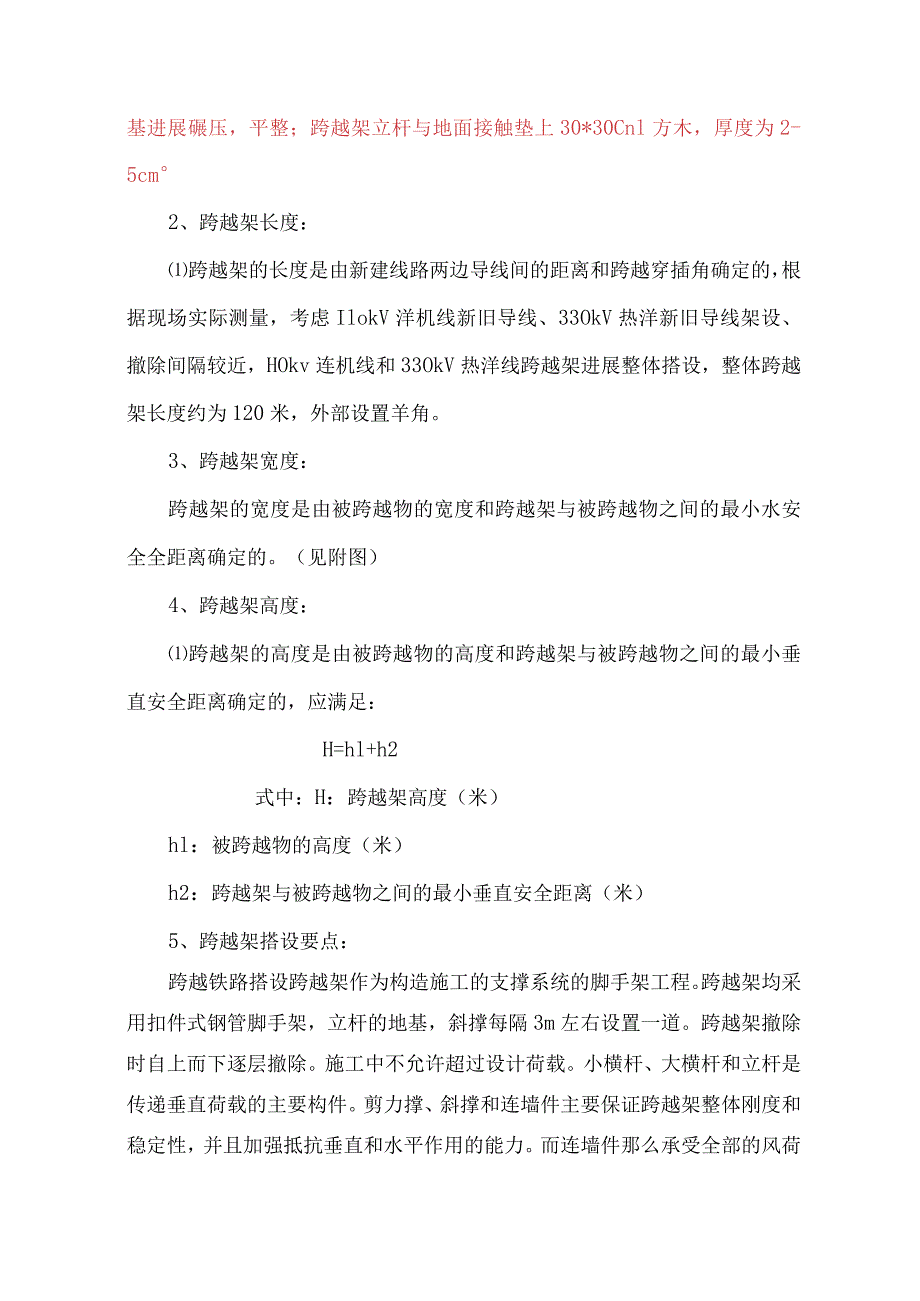

3、越架立杆与地面接触垫上30*30Cnl方木，厚度为2-5cm2、跨越架长度：跨越架的长度是由新建线路两边导线间的距离和跨越穿插角确定的，根据现场实际测量，考虑IlokV洋机线新旧导线、33OkV热洋新旧导线架设、撤除间隔较近，HOkv连机线和33OkV热洋线跨越架进展整体搭设，整体跨越架长度约为120米，外部设置羊角。3、跨越架宽度：跨越架的宽度是由被跨越物的宽度和跨越架与被跨越物之间的最小水安全全距离确定的。（见附图）4、跨越架高度：跨越架的高度是由被跨越物的高度和跨越架与被跨越物之间的最小垂直安全距离确定的，应满足：H=hl+h2式中：H：跨越架高度（米）hl：被跨越物的高度（米）h2：跨
4、越架与被跨越物之间的最小垂直安全距离（米）5、跨越架搭设要点：跨越铁路搭设跨越架作为构造施工的支撑系统的脚手架工程。跨越架均采用扣件式钢管脚手架，立杆的地基，斜撑每隔3m左右设置一道。跨越架撤除时自上而下逐层撤除。施工中不允许超过设计荷载。小横杆、大横杆和立杆是传递垂直荷载的主要构件。剪力撑、斜撑和连墙件主要保证跨越架整体刚度和稳定性，并且加强抵抗垂直和水平作用的能力。而连墙件那么承受全部的风荷载。扣件那么是架子组成整体的连结件和传力件。(1)为保证架线的顺利施工，跨越架必须搭设结实。钢管跨越架立柱间距离一般L5米左右，如主杆不进展埋设，可扎扫地杆使跨越架连成整体以增加稳定性，横杆上下距离一般
5、在1.5米左右，以便于上下攀登。(2)根据跨越架的宽度和长度，沿铁路路基保证对电气化铁路电线的安全距离搭设，立体构造搭设，铁路两侧共计使用钢管20000根左右。在接到允许施工的通知后，应提前将钢管运输到位。钢管跨越架的搭设应由下而上，并有专人送杆和接杆，不准掷杆，防止钢管登杆人员应扎安全带且应站在架子的外侧，自下而上逐层加固，最后在跨越架两侧搭设结实的羊角。(3)跨越架的中心必须在线路的中心线上，长度必须伸出两边导线5.0米，其长度和宽度必须符合跨越架与被跨越架之间的最小垂直安全距离。(4)跨越架必须有撑杆和拉线，以保证跨越架的稳固性，如采用撑杆最底层撑杆应与跨越架用扫地杆连成整体，拉线应采用
6、细钢丝绳，固定拉线可根据地形不同选用铁桩、地锚或地钻。(5)跨越架两端各设置一道剪刀撑，由底至顶连续设置；中间每道剪刀撑的净距不应大于15m。剪刀撑的接头除顶层可以采用搭接外,其余各接头均必须采用对接扣件连接。剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mmO剪刀撑是在脚手架外侧穿插成十字形的双杆互相穿插，并与地面成4560。的夹角。其作用是把跨越架连成整体，增加跨越架的整体稳定。(6)跨越架两侧的跨越点处各安置有滚轮，减少阻力。(7)跨越架封顶：根据铁路局批复天窗点，经供电段对接触网停电(涉及贯穿线的，贯穿线必须停电)，进展跨越架封顶施
7、工。在被跨越铁路的上方展放一条10绝缘绳，利用10绝缘绳牵引2根16承力绵纶绳和牵网用的2根绝缘小绳，绝缘网的一端将将承力绳固定好，拉紧，然后固定于另一侧的跨越架上，用于承担绝缘网。(注:承力绳为16X100m绝缘绳，每张网用两根承力绳)跨越架一端将绝缘网用连接挂环依次挂于承力绳，另一端进展牵引，把网拽向另一侧，固定结实，以此方法保证绝缘网不接触铁路电力线路，使绝缘网离开跨越铁路承力索最小3米高，每根网纲绳绑到跨越架上。并用最快的速度将其张拉升空。封顶采用绝缘绳封顶。封顶时应检查绝缘绳是否结实。根据跨越架的跨度和宽度，将迪尼玛绳编制成网状(40*40CIn),确保在牵引导地线时不触及带电体。(
8、8)跨越架搭设完毕后，须经监理、安监室、各站段、供电部门检查和合格前方可投入使用，使用过程中安排专人每天测量封网及跨越架的变形尺寸，进展登记。(9)撤除封顶网：根据铁路局批复天窗点，经供电段对接触网停电，进展跨越架封顶撤除施工，在跨越架一侧把绝缘网的各绳解开，在另一侧跨越架依次解开绝缘网挂环，另侧牵引，将绝缘网慢慢拉下脱离被跨越的电力线，然后撤除16承力绳，应防止绳尾缠到电力线路。(10)必须在附件前方可撤除跨越架，撤除必须由上而下逐层撤除。撤除时两人一组在架上作业，必须相互配合，撤除后的钢管必须用绳索放下，不得抛掷。(11)在撤除支撑及拉线时要考虑架子有无倾倒的可能，必要时在下层做临时支撑或
9、拉线。(12)拉线设置：一般采用8钢丝绳设拉线，P-8的拉线盘，拉线坑开挖深度为2m,跨越架每隔IOin设V型拉线，上方用楔形线夹、钢线卡子，下方用UT型线夹，应绑扎在大横杆、立杆交合处。设双层拉线，跨越架的四角应设吊角拉线，未完工的高层跨越架每天休工前必须打好临时拉线。(三)跨越架材料选用1、钢管管件钢管采用外径48mm,壁厚3.5mm的焊接钢管,管材材质使用力学性能适中的Q235钢，其材性符合?碳素构造钢？(GB/T700)的相应规定。立杆、大横杆、剪刀撑和斜杆的钢管长度为4-6.0叫用于小横杆的钢管长度为1.8-2.2m.2、扣件和底座扣件为杆件的连接件。此扣件材料选用可锻铸铁，并严格控
10、制质量关符合以下技术要求:C)扣件应用GB978-6?可锻铸铁分类及技术条件？的规定，机械性能不低于KT33-8的可锻铸铁制造。扣件的附件采用的材料应符合(GBT700)?碳素构造钢？中Q235钢的规定;螺纹均应符合GB196-81?普通螺纹？的规定；垫圈应符合GB96-76?垫圈？的规定。(2)铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他有影响使用性能的铸造缺陷；并应将影响外观质量的粘砂、浇冒口剩余、披缝、毛刺、氧化皮等去除干净。(3)扣件与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好.(4)扣件活动部位能灵活转动，旋转扣件的两旋转面间隙小于Io(5)当扣件夹紧钢管时，开口处的最小距离
11、不小于5。(6)扣件外表进展防腐处理,防止所选用的扣件出现扣接不紧以及其他质量缺陷。(四)跨越架搭设铁路要求该工程属于临近既有线施工，需上报监视方案进展搭设，当搭设高度+3.1米等于架体边缘到钢轨中心时，应停顿搭设。需利用天窗点进展搭设。三、施工组织1、具体人员分工序号姓名职务职责1齐辉主要负责人现场总指挥，全面负责组织协调2齐树兵主要负责人负责对施工的安全、技术把关3蒋庆明安全专责负责施工中的安全管理审查4齐勇安全专责负责施工中的安全管理审查5文洪亮后勤负责后勤工作施工人员分为8个班组，设8个班长组织现场施工，共70人2、劳动力安排根据施工需要，调配劳务人员约70人。3、交通运输情况施工点交
12、通运输便利，方案调配大商务1辆、50铃皮卡车3辆、辆用于施工人员、施工机械运输转移。四、安全保证措施1、营业线和邻近营业线施工工程，车站值班室设驻站联络员，现场设防护员，驻站联络员和现场设防护员不到位严禁施工。作业前施工负责人应向全体施工人员做现场安全、技术交底，让全体施工人员了解当日施工工程、施工地点、影响范围及安全本卷须知，不得擅自改变施工地点，扩大影响范围。2、按照路局相关要求，施工前提前通知相关配合人员，相关配合人员不到场不准施工，按相关标准设置好驻站联络员和现场防护员，并配齐对讲机等防护用品。3、施工前，提前向相关配合单位书面送达施工配合方案；施工前从工程部到作业队再到班组每一个成员
13、进展安全交底及本卷须知。4、施工期间，施工现场防护员应持证上岗，在施工现场防护员的位置应瞭望视野良好，并能够观察到整个施工现场，防护员要将防护用品携带齐全，佩戴防护员袖标。防护员与工地负责人保持联系通畅,防护人员、作业人员必须服从现场负责人的统一指挥。5、施工作业必须先登记、后防护，先防护、后作业，工程开工前针对施工点绘制防护图，防护员每人一份随身携带，防护人员防护用品必须齐全。6、作业及防护人员进入施工现场必须按规定穿防护服，施工负责人、防护员、安全员还应佩戴相应的袖标，所有进场工具、材料必须堆放集中、整齐，不得侵限，要派专人看护。7、人员、设备跨线路时，设专人进展看守，严禁短接轨道电路，或
14、过往车辆伤人。8、整个做业过程由施工负责人统一指挥，施工负责人时刻掌握现场情况，保证施工安全。9、整个作业过程应派专人负责严格检查施工用的工器具及各材料和构配件，所使用的放线滑轮逐个检查，确保转动灵活，谨防线材卡滞，确保施工安全。每日施工完毕派专人看护施工机具并做好记录。10、遇特殊恶劣天气，对施工人员人身安全、铁路及电网安全可能造成影响时制止施工作业。作业时与带电体最小安全距离如下表（in）：带电体的安全等级（kV）27.5kV工器具、安装构件、导线、地线等与带电体的距离（ITI）2.0b）带电线路的跨越架要悬挂明显的“有电不安全、“不可攀登等安全标示。C）尽量在天气晴朗的时候，搭设跨越架，
