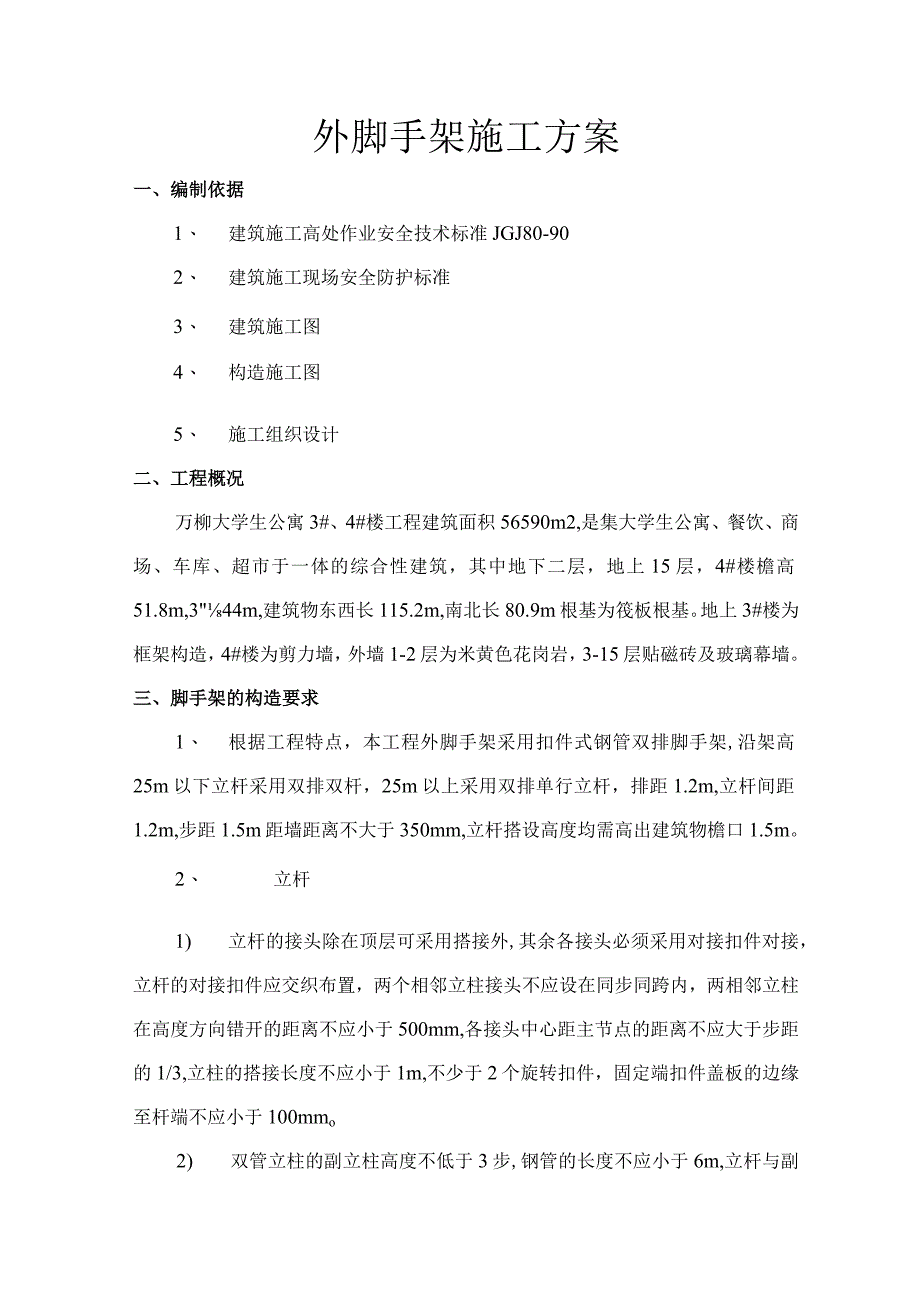

1、外脚手架施工方案一、编制依据1、 建筑施工高处作业安全技术标准JGJ80-902、 建筑施工现场安全防护标准3、 建筑施工图4、 构造施工图5、 施工组织设计二、工程概况万柳大学生公寓3#、4#楼工程建筑面积56590m2,是集大学生公寓、餐饮、商场、车库、超市于一体的综合性建筑，其中地下二层，地上15层，4#楼檐高51.8m,344m,建筑物东西长115.2m,南北长80.9m根基为筏板根基。地上3#楼为框架构造，4#楼为剪力墙，外墙1-2层为米黄色花岗岩，3-15层贴磁砖及玻璃幕墙。三、脚手架的构造要求1、 根据工程特点，本工程外脚手架采用扣件式钢管双排脚手架,沿架高25m以下立杆采用双排
2、双杆，25m以上采用双排单行立杆，排距1.2m,立杆间距1.2m,步距1.5m距墙距离不大于350mm,立杆搭设高度均需高出建筑物檐口1.5m。2、 立杆1) 立杆的接头除在顶层可采用搭接外,其余各接头必须采用对接扣件对接，立杆的对接扣件应交织布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3,立柱的搭接长度不应小于1m,不少于2个旋转扣件，固定端扣件盖板的边缘至杆端不应小于100mmo2) 双管立柱的副立柱高度不低于3步,钢管的长度不应小于6m,立杆与副立杆连接采用旋转扣件连接，扣件的数量不少于2个，每根立

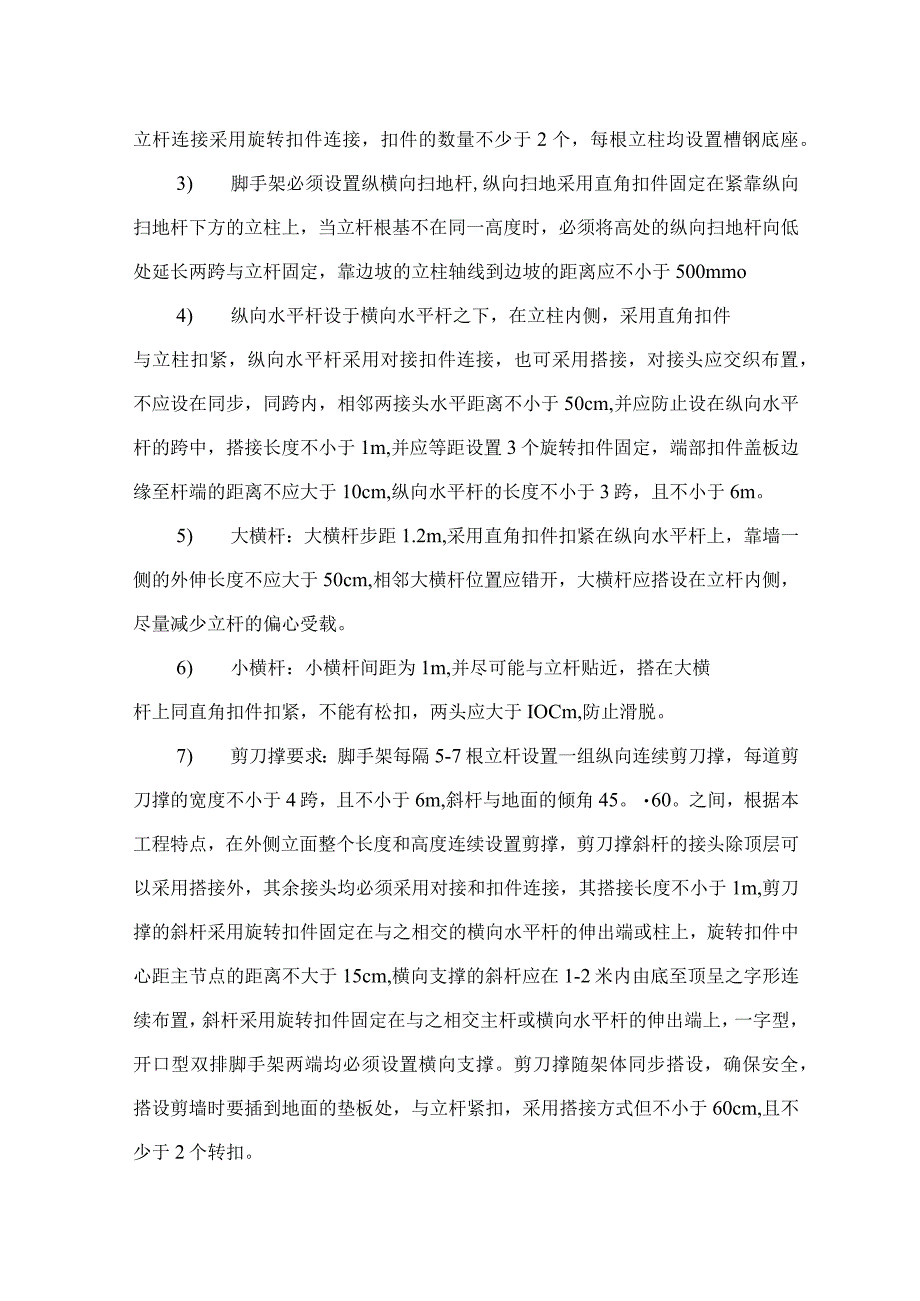

3、柱均设置槽钢底座。3) 脚手架必须设置纵横向扫地杆,纵向扫地采用直角扣件固定在紧靠纵向扫地杆下方的立柱上，当立杆根基不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立柱轴线到边坡的距离应不小于500mmo4) 纵向水平杆设于横向水平杆之下，在立柱内侧，采用直角扣件与立柱扣紧，纵向水平杆采用对接扣件连接，也可采用搭接，对接头应交织布置，不应设在同步，同跨内，相邻两接头水平距离不小于50cm,并应防止设在纵向水平杆的跨中，搭接长度不小于1m,并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应大于10cm,纵向水平杆的长度不小于3跨，且不小于6m。5) 大横杆：大
4、横杆步距1.2m,采用直角扣件扣紧在纵向水平杆上，靠墙一侧的外伸长度不应大于50cm,相邻大横杆位置应错开，大横杆应搭设在立杆内侧，尽量减少立杆的偏心受载。6) 小横杆：小横杆间距为1m,并尽可能与立杆贴近，搭在大横杆上同直角扣件扣紧，不能有松扣，两头应大于IOCm,防止滑脱。7) 剪刀撑要求：脚手架每隔5-7根立杆设置一组纵向连续剪刀撑，每道剪刀撑的宽度不小于4跨，且不小于6m,斜杆与地面的倾角45。60。之间，根据本工程特点，在外侧立面整个长度和高度连续设置剪撑，剪刀撑斜杆的接头除顶层可以采用搭接外，其余接头均必须采用对接和扣件连接，其搭接长度不小于1m,剪刀撑的斜杆采用旋转扣件固定在与之

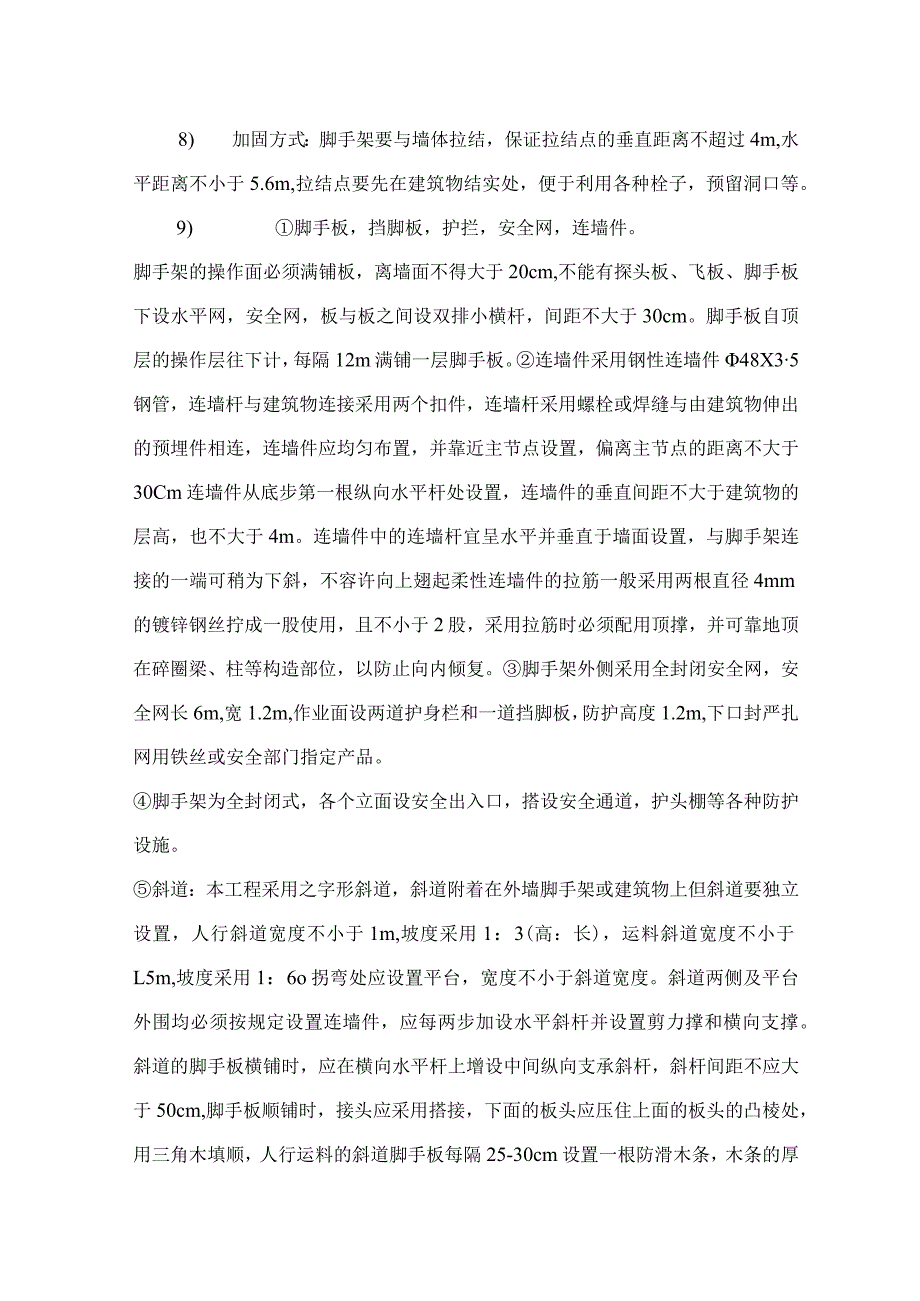

5、相交的横向水平杆的伸出端或柱上，旋转扣件中心距主节点的距离不大于15cm,横向支撑的斜杆应在1-2米内由底至顶呈之字形连续布置，斜杆采用旋转扣件固定在与之相交主杆或横向水平杆的伸出端上，一字型，开口型双排脚手架两端均必须设置横向支撑。剪刀撑随架体同步搭设，确保安全，搭设剪墙时要插到地面的垫板处，与立杆紧扣，采用搭接方式但不小于60cm,且不少于2个转扣。8) 加固方式：脚手架要与墙体拉结，保证拉结点的垂直距离不超过4m,水平距离不小于5.6m,拉结点要先在建筑物结实处，便于利用各种栓子，预留洞口等。9) 脚手板，挡脚板，护拦，安全网，连墙件。脚手架的操作面必须满铺板，离墙面不得大于20cm,不
6、能有探头板、飞板、脚手板下设水平网，安全网，板与板之间设双排小横杆，间距不大于30cm。脚手板自顶层的操作层往下计，每隔12m满铺一层脚手板。连墙件采用钢性连墙件48X35钢管，连墙杆与建筑物连接采用两个扣件，连墙杆采用螺栓或焊缝与由建筑物伸出的预埋件相连，连墙件应均匀布置，并靠近主节点设置，偏离主节点的距离不大于30Cm连墙件从底步第一根纵向水平杆处设置，连墙件的垂直间距不大于建筑物的层高，也不大于4m。连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍为下斜，不容许向上翅起柔性连墙件的拉筋一般采用两根直径4mm的镀锌钢丝拧成一股使用，且不小于2股，采用拉筋时必须配用顶撑，并可
7、靠地顶在碎圈梁、柱等构造部位，以防止向内倾复。脚手架外侧采用全封闭安全网，安全网长6m,宽1.2m,作业面设两道护身栏和一道挡脚板，防护高度1.2m,下口封严扎网用铁丝或安全部门指定产品。脚手架为全封闭式，各个立面设安全出入口，搭设安全通道，护头棚等各种防护设施。斜道：本工程采用之字形斜道，斜道附着在外墙脚手架或建筑物上但斜道要独立设置，人行斜道宽度不小于1m,坡度采用1：3(高：长)，运料斜道宽度不小于L5m,坡度采用1：6o拐弯处应设置平台，宽度不小于斜道宽度。斜道两侧及平台外围均必须按规定设置连墙件，应每两步加设水平斜杆并设置剪力撑和横向支撑。斜道的脚手板横铺时，应在横向水平杆上增设中间
8、纵向支承斜杆，斜杆间距不应大于50cm,脚手板顺铺时，接头应采用搭接，下面的板头应压住上面的板头的凸棱处，用三角木填顺，人行运料的斜道脚手板每隔25-30cm设置一根防滑木条，木条的厚度采用2-3cm厚。四、外脚手架的搭设1、 地基与根基(1)本工程的地基为砂夹石和灰土，采用槽钢铺通垫。(2)搭设在楼面上的脚手架，立柱下端应设垫板或垫块，并应根据立根传下的集中荷载对楼面构造进展验算。(3)地基应平整耐实，保证有可靠的排水坡度，使雨水流向基坑周边的排水沟，防止积水长期漫泡地基。2、 施工准备(1)在搭设脚手架前,单位工程的各级负责人应按施工组织设计中有关脚手架的要求，逐级向架设和使用人员进展技术
9、交底。(2)首先对钢管、扣件、脚手板等进展检查验收不合格的构配件不得使用，经检验合格的构配件按品种，规格分类堆放整齐、平稳，堆放场地不得有积水。(3)去除地面杂物，平整搭设场地，并使排水畅通。沿建筑物四周修筑排水沟，沟宽30Cm深30cm,用红机砖M5砂浆砌筑，沟底及两侧用1：2.5水泥砂浆抹光，以便排水。(4)按脚手架的柱距，排距进展放线、定位。3、 施工搭设顺序：场地整平夯实放排距、柱距线一铺设通长槽钢(垫板)一放置纵向扫地杆成柱一横向扫地杆一第一步纵向水平杆-连墙件(或加抛撑)设剪刀撑加钢丝绳卸载一铺脚手板拉水平网一绑扎防护栏杆及挡脚板一挂立网防护4、 脚手架的卸载和改动本脚手架是高大承
10、重工程，采取分层卸载，设5层、10层两道卸荷，用14钢丝绳与建筑物连接，担荷点要在建筑物上，可采用水平方向每隔3m至4m预留小洞，也可以利用各种预留洞，柱子等。在改动架子时要写出方案，交底，请示主管领导审批前方可改动。5、 搭设本卷须知：(1)外径48mm和51mm的钢管严禁混合使用。(2)扣件螺栓拧紧力距在40N-m-60N-m之间，以保证空间框架构造的节点有足够的刚性和传递荷载能力。(3)相邻立杆的对接扣件不得在同一高度内，相互错开不小于50cmo(4)开场搭设时，每隔6跨设置一根抛撑，同时将立杆点焊在通长槽钢上。(5)当搭至有连墙件构造层时，搭设完该处的立柱，纵向水平杆，横向水平杆后，应
11、立即设置连墙件。(6)顶层的立杆搭接长度不小于1m,立杆伸出建筑物不小于1.5mo6、脚手架搭设完毕后，必须经过技术质量、安全、工程部共同验收合格方可投入使用，使用过程中需严格遵守以下规定。U)施工作业中，制止随意拆改各个部件。如必须要改动，须经主管部门领导审批，采取相应的弥补措施，并在作业完毕后及时予以恢复。(2)严格控制施工荷载，构造施工期间使用荷载不得超过2646Nmm2即270kgm2,装饰不得超过1960Nm2即200kgm2,严禁在作业面堆放施工材料。(3)脚手架应作好接地措施，采用3根50X5的角铁长1.5m埋入地下，再用一个40X4的扁钢引出与架体焊接，雷雨季节前安全部门应及时
12、催促电工作好高层脚手架的电阻遥测工作，保证接地电阻值不大于10欧姆。(4)工人在架上作业中必须佩戴安全帽、安全带，穿防滑鞋，加强自我安全保护和注意他人的安全，防止发生碰撞，闪失和落物，严禁在架上嬉闹和休息，工人人员上下脚手架必须走安全防护的出入通道严禁攀援脚手架上下。(5)施工作业期间应及时清理各种杂物，保证架面整齐、干净通畅、严禁抛物和倾倒垃圾。(6) 5级以上(含五级)大风、大雾、雨雪天气应立即停顿脚手架作业，雾雨后上架子作业应有防滑措施，并及时扫除积雪。(7)安全部门应经常对脚手架进展隐患检查，对架子工安全检查意识加强教育，发现不安全迹象和情况时，应立即通知施工队整改排除隐患前方可断续施
13、工。五、脚手蝴除进展外檐装修时，随着装修的进展，外脚手架逐步由上撤除，撤除时严格执行以下要求。1、撤除顺序：撤除前准备解除立桂安全网一拆绑扎护身栏和挡脚板一折封顶杆一拆斜撑和剪刀撑一翻倒脚手板一解除小横杆_解除立杆一倒运钢管扣件一现场清理干净2、 撤除作法：（1） 做好撤除前的准备工作，逐级向撤除人员进展技术安全交底,对撤除的钢管，网和脚手板按先后倒运下来不得乱扔。按品种，规格，先后堆放整齐、平稳、堆放地不得有积水。（2） 撤除外脚手架时，一组人员不少于3人，操作中严格遵守规程，对高处钢管扣件，脚手板，用大绳和滑轮系下来或人工传递。（3） 拆外架由上而下按顺序，决不能上步架未拆完毕就拆下步架,
14、而且要注意拉接点，脚手架拆止到部位方能松懈，必要时，还得加固拉接点才能撤除上面的脚手架做到脚手架无摆动。（4） 撤除大横杆将所有扣件掀盖后，工人掺下放到外架上，注意无探杆，撤除立杆，要有2人操作，一人稳住立杆，另一人拆接头扣件，严禁立杆在无大横杆时撤除立杆。（5） 撤除剪刀撑要从上而下拆,不得在剪刀撑未撤除拆脚手架剪刀撑，撤除部位要和所拆外脚手架步距一样，以保持脚手架的稳定性。六、安全措施和成品保护1、 所有操作人员必须持有效证件上岗,在撤除前必须进展书面安全技术交底。2、 撤除脚手架时操作人员必须戴上安全帽，系好合格的安全带,穿好防滑鞋，严禁酒后操作。3、 撤除脚手架时，地面应设围栏和戒备标
15、志，并派专人看守，严禁一切非操作人员入内，并将所有能通入外脚手架的孔，洞窗口封严，以防有人探视、行走，发生意外。4、 撤除外脚手架时假设遇阴雨天,大风强对流天气等,严禁施工。5、 在撤除外脚手架时，假设拆大横杆，安全带系在立杆上；假设撤除立杆时，安全带系在水平大横杆上。6、 撤除脚手架钢管，扣件时，严禁抛、扔、砸扣件，短钢管放至搂内要有专人接送，严禁从窗口扔钢管件，以砸坏楼内地面。7、 撤除第一步脚手架时，扣件钢管不允许抛扔到屋面已做防水层，对已做完的防水要加强保护。8、 撤除外脚手架时，对已做完墙面面砖，铝合金窗框，塑钢窗门框，大理石材等严禁磕、碰、砸、舌I。假设有按成品保护措施中规定处分。外墙不允许有污染。9、 在撤除外脚手架时做好各工程的调配工作,撤除部位要有技术部门发出的通知。万柳工程部技术科2001年02月05日计算脚手架的稳定性NGKi脚手架自重0.38KNNGK2木脚手架板重2.713KNm2NGK施工荷载2.97KNm2NGK=0.38+21.50.0376+0.0144=0.55KN计算N值双管m=25L5=17n2=28L5=19N=1.2(mNGK+n2XNGK+4NGK2)+1.4NGK=L2(170.55+19X0.38+4X1.2)+1.42.97=L2(9.3
