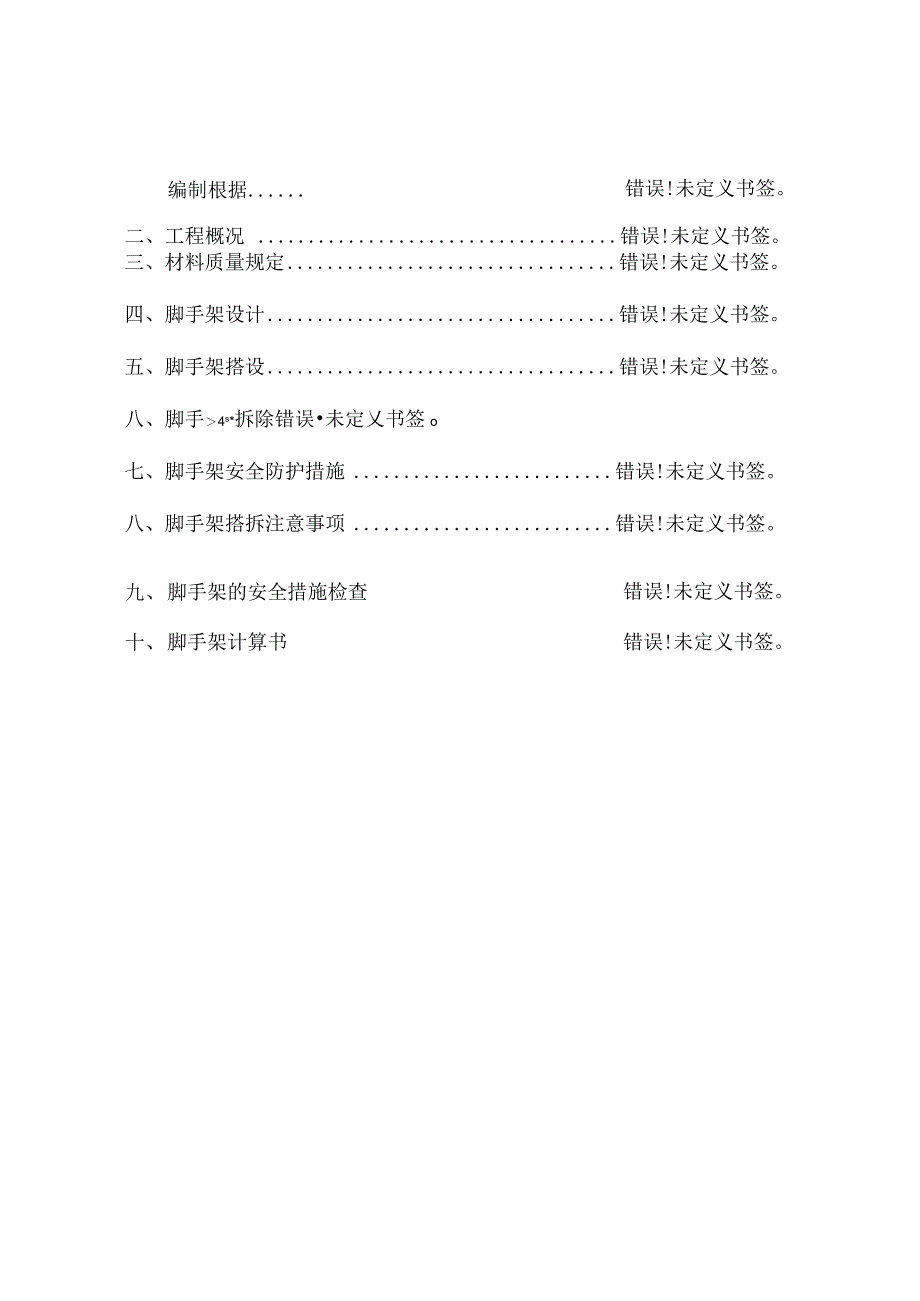

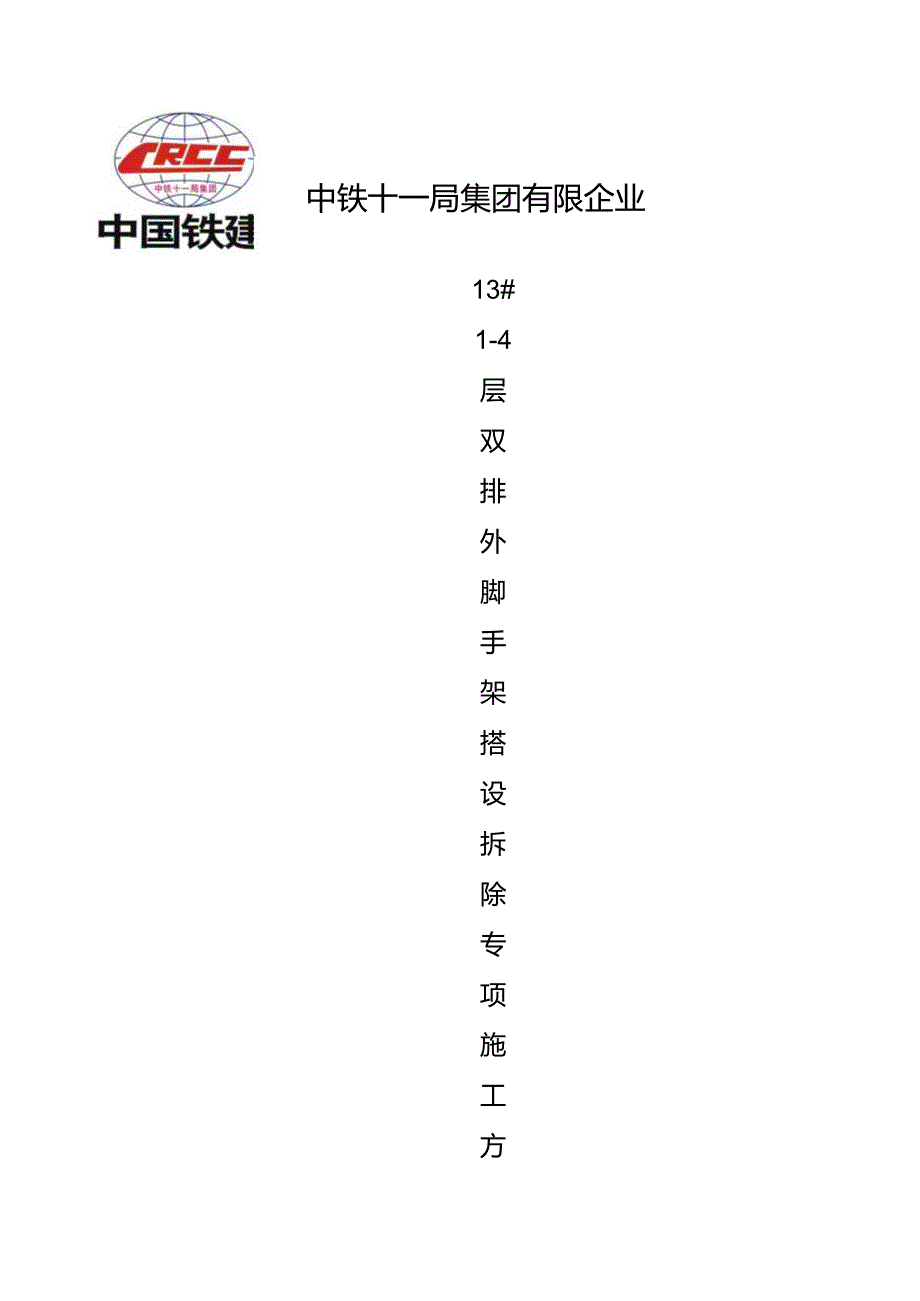

1、中铁十一局集团有限企业13#1-4层双排外脚手架搭设拆除专项施工方复核：中铁十一局集团福清利嘉中心工程项目部二O一四年六月编制根据错误!未定义书签。二、工程概况错误!未定义书签。三、材料质量规定错误!未定义书签。四、脚手架设计错误!未定义书签。五、脚手架搭设错误!未定义书签。八、脚手4s*拆除错误未定乂书签o七、脚手架安全防护措施错误!未定义书签。八、脚手架搭拆注意事项错误!未定义书签。九、脚手架的安全措施检查错误!未定义书签。十、脚手架计算书错误!未定义书签。13#1-4层双排外脚手架搭设拆除专题方案一、编制根据1、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023)2、建筑构造荷
2、载规范(GB50009-2023)3、钢管脚手架扣件(GB15831-2023)4、建筑施工安全检查原则(JGJ59-2023)5、中铁十一局集团企业制定下发B”施工现场安全原则化管理条例”B有关规定编制。6、施工图纸及现场实际状况。二、工程概况福清利嘉中心工程13#楼地下4层，地上主楼35层,裙房3层，裙房1-3层为集中商业，4层为配套用房，5层以上均为住宅，建筑高度117.65m。建筑构造形式为现浇钢筋混凝土框剪构造，建筑等级为一级。合理使用年限50年。抗震设防烈度为七度区。本工程13#楼1-4层落地式外脚手架采用双排扣件式钢管脚手架，作为防护架及外墙模板装拆使用。三、材料质量规定1、钢管
3、采用648X3.0焊接钢管，质量必须满足现行钢管技术规定原则(GB-700-SS,3#镇静钢)，不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂0钢管。扣件采用可锻铸铁制造0原则机件：其机械性能符合(GB-978-67)规定0KT33-S技术原则。扣件的附件(T型螺栓、螺母、垫圈)采用符合碳素构造钢(GB700-79)中A3规定:扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件必须有出厂合格证及检查单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离不不小于6mm,必要时进行抗滑移试验。2、安全网应为不不不小于2023目100c112的密目式绿色围护立网。四、脚手架
4、设计13#楼1-3层同附楼1-3层之间存在伸缩缝，故在附楼进度滞后的J状况下，先单独施工主楼部分。外脚手架采用落地双排扣件式钢管脚手架，基础坐在地下室顶板主楼周围后浇带悬挑段楼面上，搭设高度至主楼4层。经验算，后浇带T层满橙架支撑满足受力规定，不需要加固。该脚手架仅用作防护架使用，不作为外墙装修架施工用，在施工至原则层后拆除。脚手架采用48X3.0钢管,距墙0.25m。立杆横距L05m,纵距L8m,横杆步距1.8m,设扫地杆距地0.2m,脚手架外立面设剪刀撑，与地面夹角成45度-60度，自下而上持续布置，连墙杆竖向按楼层每层布置，水平方向按每2跨布置。五、脚手架搭设1、脚手架搭设的工艺流程：定
5、位设置底座、垫板一一纵向扫地杆一一立杆一横向扫地杆一一大横杆一一小横杆一一剪刀撑一一连墙杆一一铺脚手板一扎临边防护栏杆扎安全网2、对脚手架内外排立杆位置进行定位放线，底座、垫板均应精确地放在定位线上，垫板宜采用长度不少于2跨，厚度不小5Omm0木垫板，使用独立垫板时垫板面积不不不小于0.2m203、扫地杆。扫地杆应在立立杆前摆放到位。纵向扫地杆应采用直角扣件固定在距底座上皮不不小于200mn处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方0立杆上，连接好立杆下端，防止立杆底端在横向和纵向发生位移。4、立杆。脚手架立杆纵向间距1.8m,立杆横向间距1.05m,里排立杆距外墙面0.2
6、5m。搭设时先立里排立杆，后立外排立杆，每排立杆宜先立两头时，再立中间的一根，互相看齐后，立中间部分各立杆，双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排，相邻立杆接头要错开05m以上，并规定不在同步、同跨内。对接除顶层顶步可采用搭接外，其他必须用对接扣件进行连接，当顶层采用搭接时，搭接长度不不不小于1m,应采用不少于两个旋转扣件固定，顶端扣件盖板的边缘至杆端距离不应不不小于100mm。立杆的垂直偏差不得不小于1/200。脚手架在搭设时，应高出施工层L5m,并在临边防护栏杆上设18-20Cnl高挡脚板。5、纵向水平杆（大横杆）。脚手架首步步高L5m,其他步高1.8m,
7、每个面架内的纵向水平杆高下不应相差60mm。当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应不小于400mmo外排立面每步居中加一道水平防护栏。纵向水平杆接头要错开，且不应在同步同跨内，不一样步或不一样跨两个相邻接头在水平方向错开B距离不应不不小于500mm,各接头中心至近来主节点0距离不适宜不小于纵距的1/3。接头用对接扣件连接或搭接连接，搭接长度不应不不小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端B距离不应不不小于100mmo6、横向水平杆（小横杆）。脚手架小横杆间距1.8m（主节点处必须设置横向水平杆），横向水平杆要
8、与纵向水平杆互相垂直，两头伸出大横杆外皮IOomm以上，以防松动脱落，横向水平杆B靠墙一端至墙装饰面B距离不适宜不小于100mnb横向水平杆应紧固于立杆上，且布置于纵向水平杆下部。7、脚手架剪刀撑设置。每道剪刀撑的宽度不不不小于4跨，且不不不小于6米,钢管与地面呈45-60度自下而上持续设置，跨越立杆根数不超7根（45度、50度、60度分别不能超过7、6、5根立杆）。剪刀撑沿脚手架外侧立面两端和转角处各搭设一道剪刀撑，中间各道剪刀撑的净距不不小于15米，由底至顶持续设置。剪刀撑夹角用旋转扣件连接，旋转扣件的中心线至主节点的距离不不小于150mm。剪刀撑将一根钢管扣紧在立杆上，另一根钢管扣紧在横
9、杆上，这样可防止将钢管扭弯。剪刀撑斜杆的接长应采用搭接，搭接长度不不不小于1m,应采用不少于两个旋转扣件固定，扣件盖板0边缘至杆端距离不应不不小于Ioomm。剪刀撑搭设应随立杆、纵向水平杆等同步搭设,底层斜杆下端均必须支承在地。8、连墙杆。水平方向每2跨，垂直方向按楼层每层设连墙杆，与预埋拉结件连接,提高立杆的纵向刚度，防止脚手架内、外倾斜，增强架体的整体、稳定，并可靠传递风荷载，拉接牢固，稳定。脚手架必须配合施工进度搭设一次搭设高度不应超过相邻连墙件以上二步。在首层搭设时，先每隔6跨设置拉杆或抛撑，待架体与预埋拉结件连接牢后拆除。连墙杆连接采用双扣件。连墙件应靠近主节点设置，偏离主节点0距离
10、不应不小于300mmO9、满铺脚手板。脚手板选用竹笆片脚手板，在脚手架按每两步满铺一层脚手板,悬挑层（即底层）必须满铺脚手板，规定不得有空隙，探头板，飞跳板，脚手板离开墙面12Omm150mm0悬挑层（即底层）必须满铺脚手板，且与墙面不得留空，防护严密，保证物体无法掉落。竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径不不不小于L2mm0镀锌钢丝固定在纵向水平杆上。9、楼层、斜道B防护栏杆和挡脚板B搭设。防护栏杆和挡脚板搭设在立杆B内侧，上栏杆上皮高度距楼面为1.2m,挡脚板高度不应不不小于18Omnb中栏杆应居中设置。外架外排立杆内侧每步居中搭设一道护栏。10、作
11、业层日勺防护栏杆和挡脚板日勺搭设。防护栏杆和挡脚板均应搭设在外立杆0内侧，上栏杆上皮高度应为1.2m,挡脚板高度不应不不小于18Omnb中栏杆应居中设置。11、在脚手架作业层下部设一道水平网防护层，防止作业层有人或物掉落。12、人行斜道。人行斜道0型式采用之字型斜道，附着外脚手架或建筑物设置。人行斜道宽度不适宜不不小于1m,坡度宜采用1:3,拐弯处应设置平台，其宽度不应不不小于斜道宽度。斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为L2m,挡脚板高度不应不不小于180mm。斜道脚手板横铺时应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应不小于50Onlnb脚手板顺铺时，接头宜采用搭接，
12、下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺。斜道的脚手板上应每隔25030Omm设置一根防滑木条，木条厚度宜为2030mm。13、出入口：门洞边立柱的数量在原立杆数量基础上加倍。洞口处增设的斜杆要用旋转扣件优先固定在与之相交的J小横杆的伸出端上，旋转扣件中心线距中心节点0距离不应不小于150mm。洞口两侧增设的横向支撑要伸出增设的斜杆端部。增设的短斜杆端部增设一种安全扣件。六、脚手架拆除1、脚手架拆除前由技术负责人召集有关人员对工程进行全面检查，确认已不需要脚手架时，方可进行拆除。2、拆除脚手架应设置警戒区，并应派专人负责，严禁非作业人员入内。3、拆除脚手架前，应将脚手架上的遗留
13、材料、杂物等清除洁净。按自上而下，先装者后拆，后装者先拆的次序进行。4、不准上下两步同步拆架，做到一步一清，一杆一清，剪刀撑应先拆除中间扣后再拆两头扣。所有连墙杆必须随脚手架拆除同步进行，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应不小于2步，如高差不小于2步应增设连墙件加固。5、当脚手架拆至下部最终一根长立杆的高度时，应先在合适位置搭设临时抛撑加固后再拆除连墙件。6、当脚手架采用分段、分立面拆除时，对不拆除的脚手架两端，应设置连墙件加固。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一种人有关的结扣时,应先告知另一方，以防坠落。8、在拆除过程中，不要中途换人，如必须换人时
14、，应将拆除状况交代清晰后方可离开。9、各构配件严禁抛掷至地面，运至地面0构配件应及时检查、整修与保养，并按品种规格随时码堆寄存。七、脚手架安全防护措施（一）安全要素1、项目各部门统一协调管理，实行全员安全管理，任何人发现安全隐患要及时提出。2、严格按照脚手架的操作技术规程、规范施工。3、在安全与质量、进度等方面发生冲突时，一定要竖持“安全第一”。4、加强管理，杜绝违章作业。（二）安全技术措施1）架子上0操作人员必须穿防滑鞋及挂安全带；2）架子上作业人员应作好分工配合；3）作业人员应带工具袋；4）搭设材料应随搭设进度，随用随上以免防止不妥掉落伤人；5）每次施工前，架上材料应所有用完或剩余aJ卸下
15、，不得留存于作业面上，已搭好的架子应形成稳定构造，不稳0要临时加固；6）在搭设过程，地面的配合施工人员应避开也许落物的区域；7）在搭设脚手架时不得使用不合格材料；8）配有专人指挥，作业人员必须服从统一指挥；2、安全使用措施1）本外架仅作为施工作业层防护使用，不得用作装修施工，在施工至4层后，待5层悬挑外脚手架悬挑梁安装完毕后即可拆除；2）外架上严禁堆放模板、钢管钢筋等材料；3）本外架不得作为构造施工的支撑使用，墙、柱、外边梁日勺所有支撑均不容许运用外架做支撑；4）在作业面上进行电焊作业时，应采用可靠的防火措施；5）不得任意拆除脚手架的基本构件及连墙杆，因作业需要必须不得已拆除时必须经施工负责人同意，并采用可靠的弥补加固措施；6）当作业面B高度不够而需要垫高时，应采用可靠B垫高措施，垫高不得超过O.5mO3、安全管理措施1）项目必须有安全技术措施，并防止一般化;2）做到文明施工，且符合安全、卫生，防火规定；3）脚手架搭设安全必须经负责人验收合格方可使用，并在有效期间安排专人维护保养；4）施工现场实行逐层安全技术交底制度，班组长每天对工人进行施工搭设规定、作业环
