《（全国职业技能比赛：高职）GZ007新材料智能生产与检测赛题第6套.docx》由会员分享，可在线阅读，更多相关《（全国职业技能比赛：高职）GZ007新材料智能生产与检测赛题第6套.docx（4页珍藏版）》请在第壹文秘上搜索。

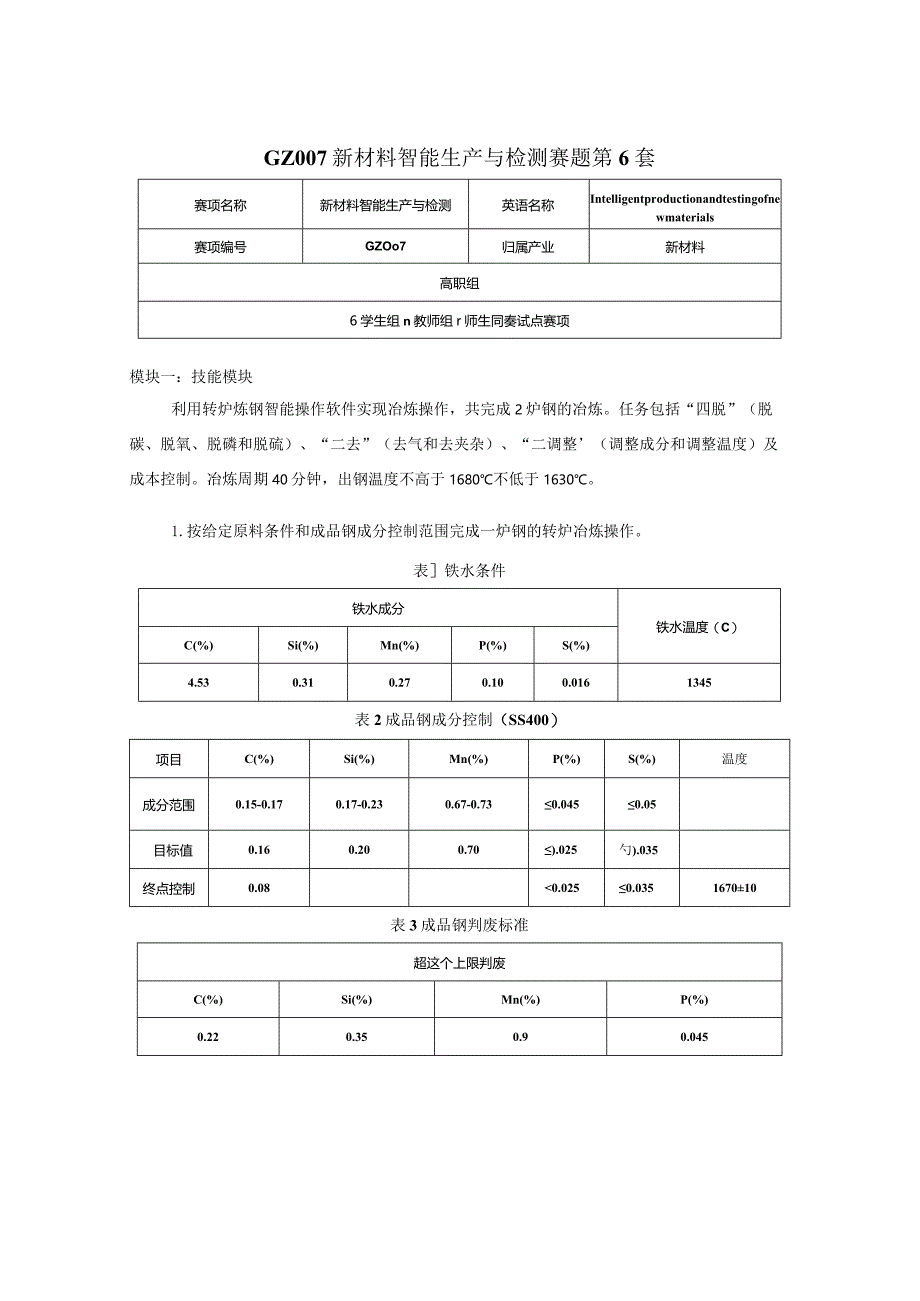

1、GZ007新材料智能生产与检测赛题第6套赛项名称新材料智能生产与检测英语名称Intelligentproductionandtestingofnewmaterials赛项编号GZOo7归属产业新材料高职组6学生组n教师组r师生同奏试点赛项模块一：技能模块利用转炉炼钢智能操作软件实现冶炼操作，共完成2炉钢的冶炼。任务包括“四脱”（脱碳、脱氧、脱磷和脱硫）、“二去”（去气和去夹杂）、“二调整（调整成分和调整温度）及成本控制。冶炼周期40分钟，出钢温度不高于1680不低于1630。1.按给定原料条件和成品钢成分控制范围完成一炉钢的转炉冶炼操作。表铁水条件铁水成分铁水温度（C）C(%)Si(%)Mn(

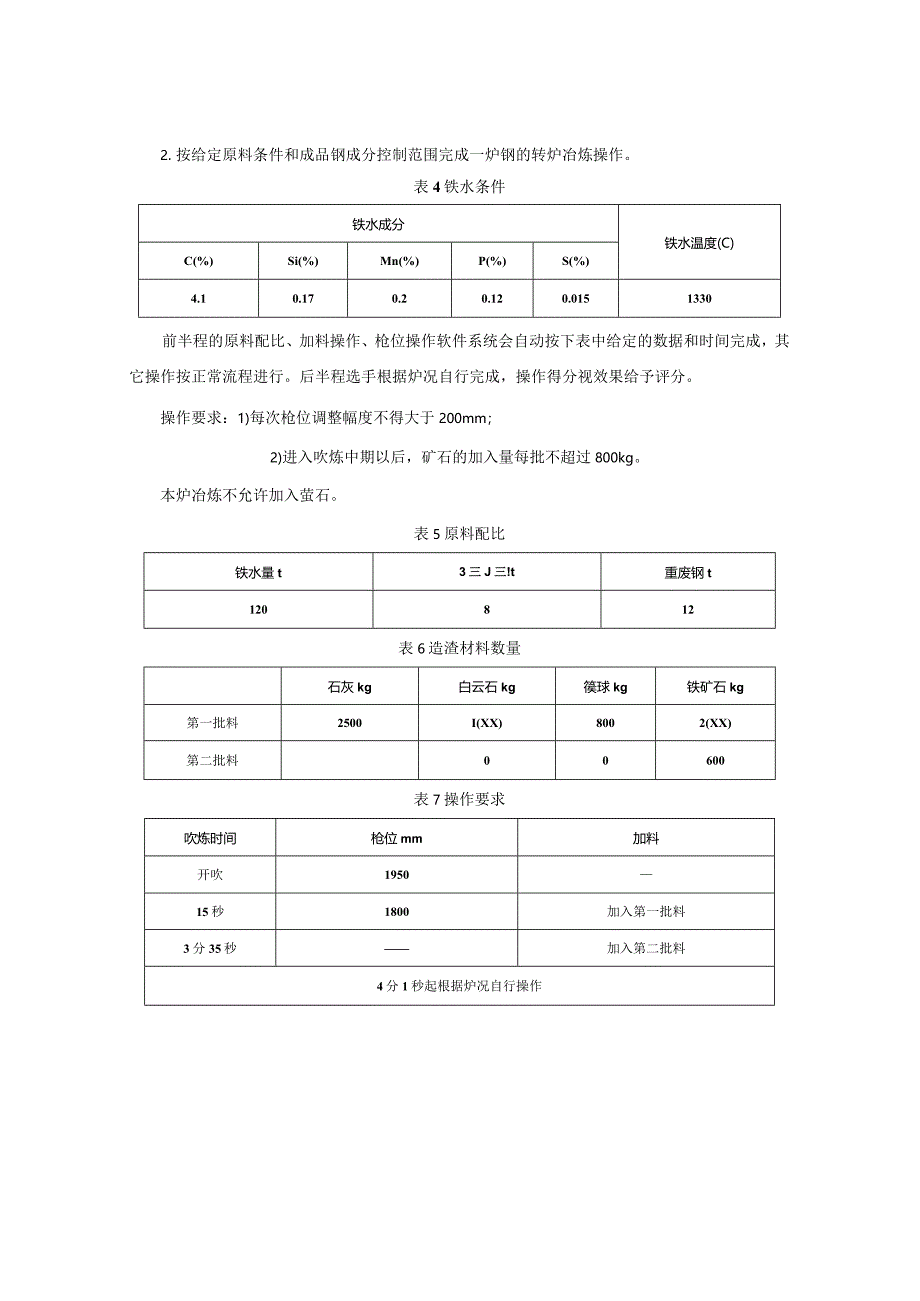

2、%)P(%)S(%)4.530.310.270.100.0161345表2成品钢成分控制（SS400）项目C(%)Si(%)Mn(%)P(%)S(%)温度成分范围0.15-0.170.17-0.230.67-0.730.0450.05目标值0.160.200.70).025勺).035终点控制0.080.0250.035167010表3成品钢判废标准超这个上限判废C(%)Si(%)Mn(%)P(%)0.220.350.90.0452.按给定原料条件和成品钢成分控制范围完成一炉钢的转炉冶炼操作。表4铁水条件铁水成分铁水温度(C)C(%)Si(%)Mn(%)P(%)S(%)4.10.170.20.

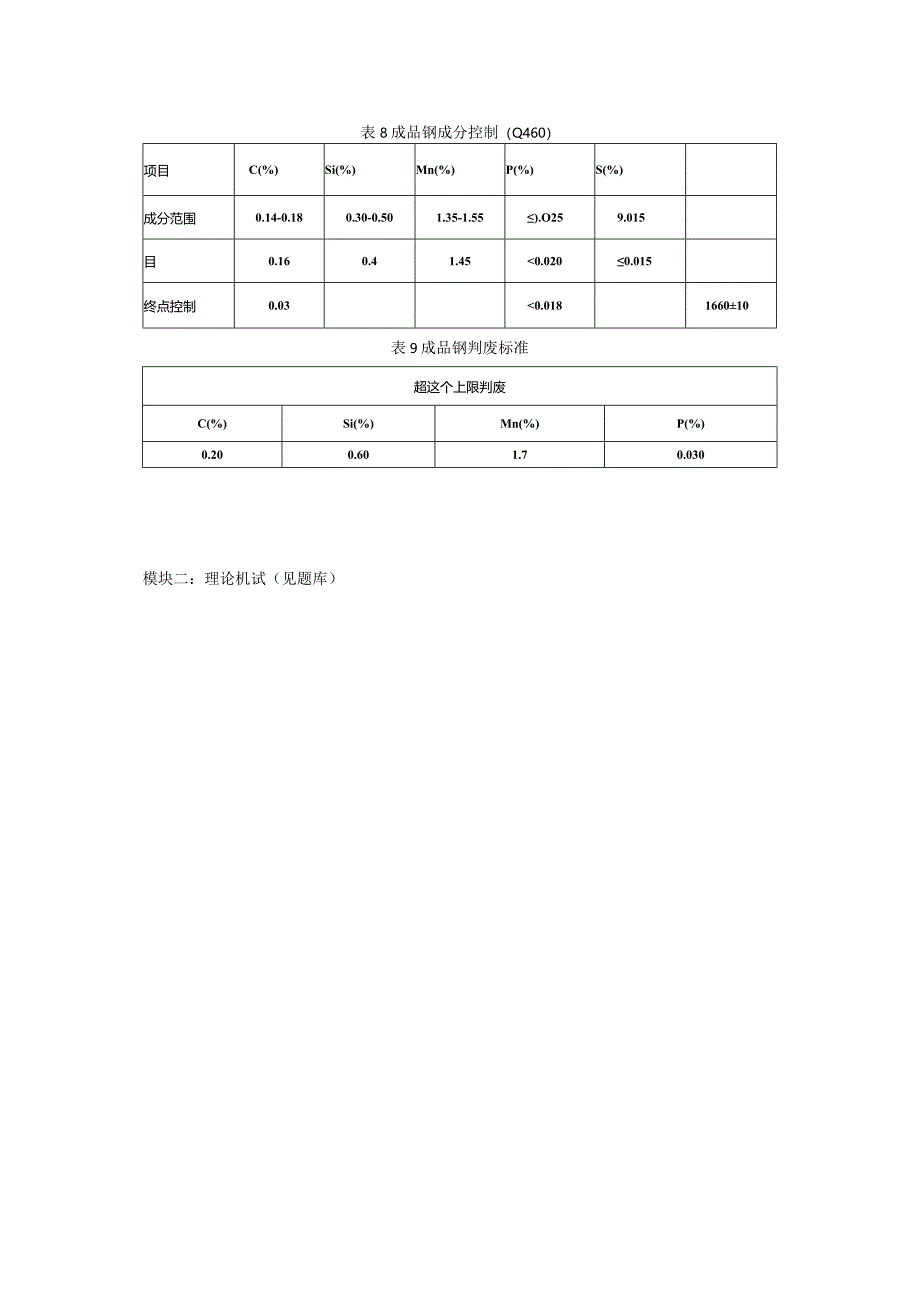

3、120.0151330前半程的原料配比、加料操作、枪位操作软件系统会自动按下表中给定的数据和时间完成，其它操作按正常流程进行。后半程选手根据炉况自行完成，操作得分视效果给予评分。操作要求：1)每次枪位调整幅度不得大于200mm；2)进入吹炼中期以后，矿石的加入量每批不超过800kg。本炉冶炼不允许加入萤石。表5原料配比铁水量t3三J三!t重废钢t120812表6造渣材料数量石灰kg白云石kg篌球kg铁矿石kg第一批料2500I(XX)8002(XX)第二批料00600表7操作要求吹炼时间枪位mm加料开吹195015秒1800加入第一批料3分35秒加入第二批料4分1秒起根据炉况自行操作表8成品钢
4、成分控制（Q460）项目C(%)Si(%)Mn(%)P(%)S(%)成分范围0.14-0.180.30-0.501.35-1.55).O259.015目0.160.41.450.0200.015终点控制0.030.018166010表9成品钢判废标准超这个上限判废C(%)Si(%)Mn(%)P(%)0.200.601.70.030模块二：理论机试（见题库）模块三：检测操作利用电池容量测试仪、电池内阻测试仪，按照操作步骤需完成8支圆柱型锂离子电池容量、容量保持率和内阻的检测，并完成电池分类和检测报告，总时间240分钟。1、检查电池外观和测量尺寸；2、按给定测试条件完成8支圆柱型锂离子电池容量、容量保持率（放电容量与标称容量之比）和内阻的检测操作；3、操作步骤3.1 测试条件设置（1）充电方式以LOC电流恒流充电至限制电压4.2V时，转变为恒压充电，截止电流为0.02C,最长充电时间不大于2h,停止充电。（2）搁置电池搁置时间5mi11o（3）放电方式以2.0C电流放电至终止电压2.75V,最长放电时间不大于L5h。（4）搁置电池搁置时间5min。3.2 安装电池。3.3 运行程序，测试记录数据。电池在满电状态下，完成8支电池的内阻检测操作。3.4 结果分析。根据电池测试结果，对8支电池进行A、B级分类。3.5 完成检测报告。
