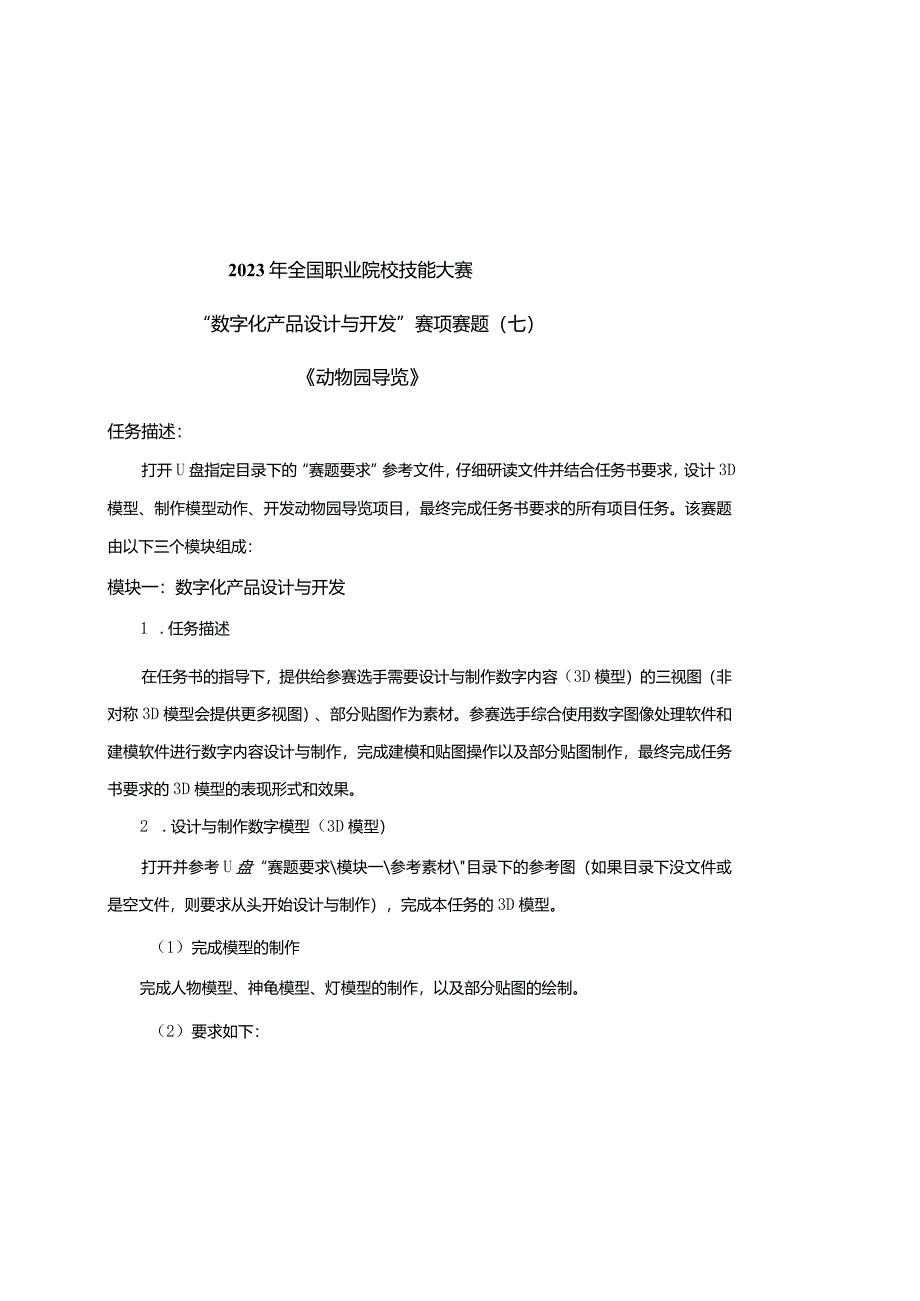

1、2023年全国职业院校技能大赛“数字化产品设计与开发”赛项赛题（七）动物园导览任务描述：打开U盘指定目录下的“赛题要求”参考文件，仔细研读文件并结合任务书要求，设计3D模型、制作模型动作、开发动物园导览项目，最终完成任务书要求的所有项目任务。该赛题由以下三个模块组成：模块一：数字化产品设计与开发1 .任务描述在任务书的指导下，提供给参赛选手需要设计与制作数字内容（3D模型）的三视图（非对称3D模型会提供更多视图）、部分贴图作为素材。参赛选手综合使用数字图像处理软件和建模软件进行数字内容设计与制作，完成建模和贴图操作以及部分贴图制作，最终完成任务书要求的3D模型的表现形式和效果。2 .设计与制作

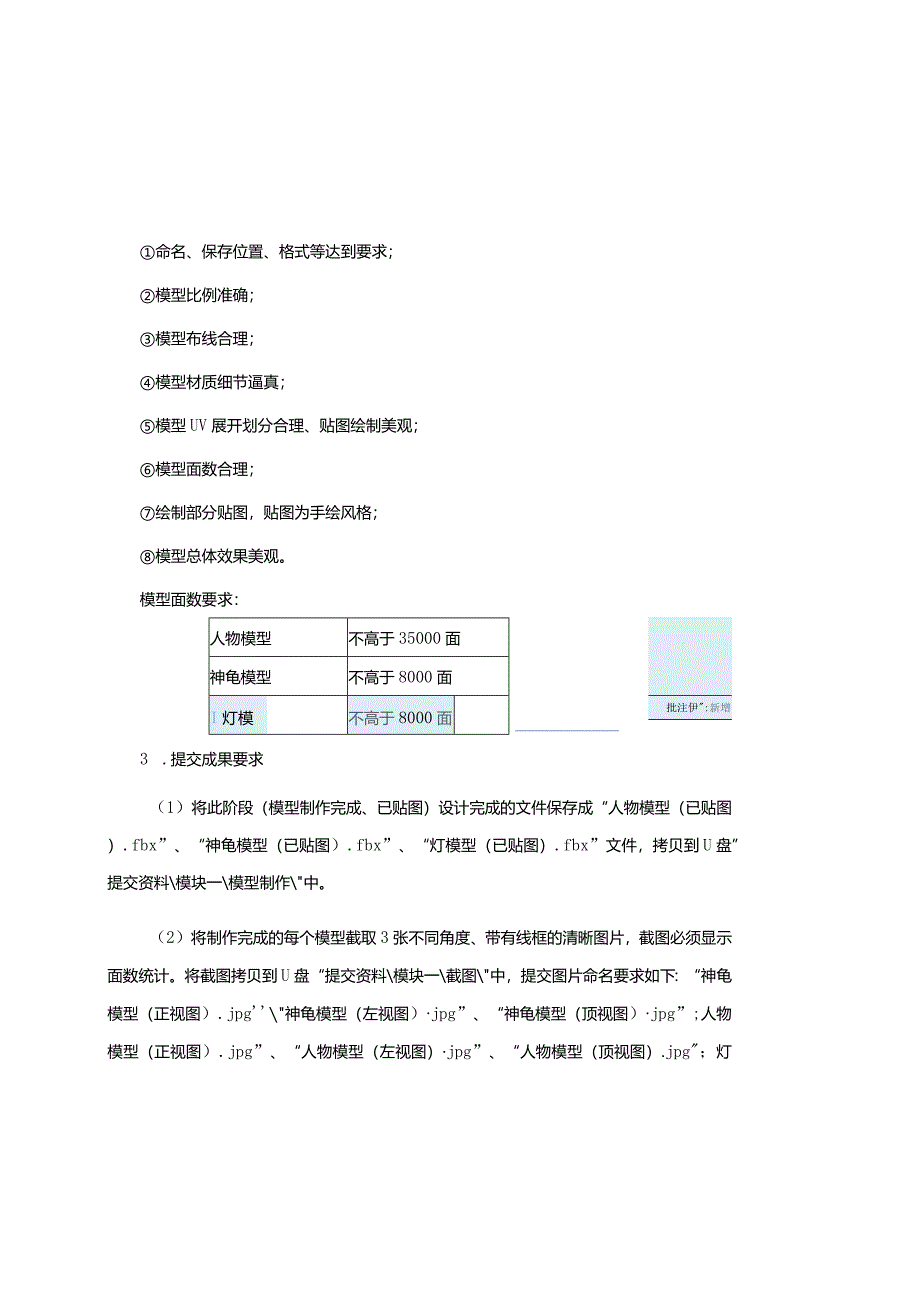

2、数字模型（3D模型）打开并参考U盘“赛题要求模块一参考素材目录下的参考图（如果目录下没文件或是空文件，则要求从头开始设计与制作），完成本任务的3D模型。（1）完成模型的制作完成人物模型、神龟模型、灯模型的制作，以及部分贴图的绘制。（2）要求如下：命名、保存位置、格式等达到要求；模型比例准确；模型布线合理；模型材质细节逼真；模型UV展开划分合理、贴图绘制美观；模型面数合理；绘制部分贴图，贴图为手绘风格；模型总体效果美观。模型面数要求：人物模型不高于35000面神龟模型不高于8000面I灯模型不高于8000面批注伊:新增3 .提交成果要求（1）将此阶段（模型制作完成、已贴图）设计完成的文件保存成“

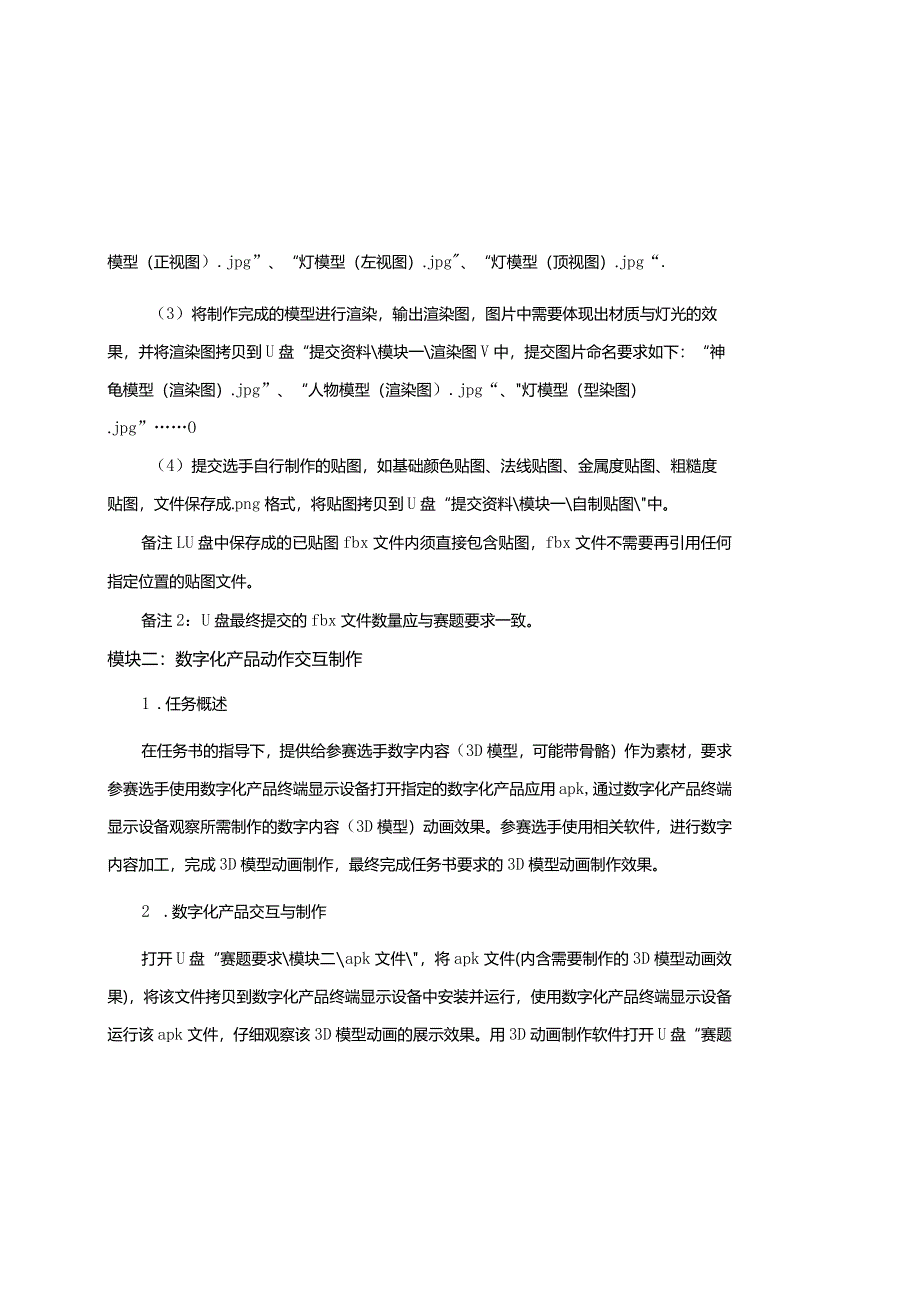

3、人物模型（已贴图）.fbx”、“神龟模型（已贴图）.fbx”、“灯模型（已贴图）.fbx”文件，拷贝到U盘”提交资料模块一模型制作中。（2）将制作完成的每个模型截取3张不同角度、带有线框的清晰图片，截图必须显示面数统计。将截图拷贝到U盘“提交资料模块一截图中，提交图片命名要求如下：“神龟模型（正视图）.jpg神龟模型（左视图）jpg”、“神龟模型（顶视图）jpg”;人物模型（正视图）.jpg”、“人物模型（左视图）jpg”、“人物模型（顶视图）.jpg；灯模型（正视图）.jpg”、“灯模型（左视图）.jpg、“灯模型（顶视图）.jpg“.（3）将制作完成的模型进行渲染，输出渲染图，图片中需要体
4、现出材质与灯光的效果，并将渲染图拷贝到U盘“提交资料模块一渲染图V中，提交图片命名要求如下：“神龟模型（渲染图）.jpg”、“人物模型（渲染图）.jpg“、灯模型（型染图）.jpg”O（4）提交选手自行制作的贴图，如基础颜色贴图、法线贴图、金属度贴图、粗糙度贴图，文件保存成.png格式，将贴图拷贝到U盘“提交资料模块一自制贴图中。备注LU盘中保存成的已贴图fbx文件内须直接包含贴图，fbx文件不需要再引用任何指定位置的贴图文件。备注2：U盘最终提交的fbx文件数量应与赛题要求一致。模块二：数字化产品动作交互制作1 .任务概述在任务书的指导下，提供给参赛选手数字内容（3D模型，可能带骨骼）作为素
5、材，要求参赛选手使用数字化产品终端显示设备打开指定的数字化产品应用apk,通过数字化产品终端显示设备观察所需制作的数字内容（3D模型）动画效果。参赛选手使用相关软件，进行数字内容加工，完成3D模型动画制作，最终完成任务书要求的3D模型动画制作效果。2 .数字化产品交互与制作打开U盘“赛题要求模块二apk文件，将apk文件(内含需要制作的3D模型动画效果)，将该文件拷贝到数字化产品终端显示设备中安装并运行，使用数字化产品终端显示设备运行该apk文件，仔细观察该3D模型动画的展示效果。用3D动画制作软件打开U盘“赛题要求模块二动画制作”目录下的3D模型文件(可能带骨骼)，参考apk文件在数字化产品
6、终端显示设备中的运行效果，按以下要求制作本模块的3D模型动画。(1)需要完成apk文件在数字化产品终端显示设备中显示的3D模型动画展示效果。(2)需要注意3D模型动画的细节处理。(3)运行自然流畅、不卡顿。(4)动画运行时长(24fps)和apk文件在动画播放一次的时长一致。3 .提交成果要求(1)将完成3D动画效果的3D模型保存成“蝎子施法.fbx”文件，拷贝到U盘”提交资料模块二动画制作”目录中。(2)将对应的源文件拷贝到U盘“提交资耨模块二源文件中。(3)制作动画时，模型绑定和蒙皮的操作过程使用录屏软件进行屏幕录制，并将录制完成的视频文件”录屏.叩4”拷贝到U盘“提交资料模块二录屏”中。
7、备注1:在数字化产品终端显示设备中观察到的该3D模型动画展示效果，按下对应按键切换以24fps或6fps播放速度展示的效果。备注2：U盘中保存成的包含3D动画效果的fbx文件内须直接包含动画效果，fbx文件不需要再引用任何指定位置的动画文件。备注3：参赛选手如使用Maya制作3D动画效果，保存fbx文件时请在规定的文件名前增加Maya,例如“Maya蝎子施法.fbx”,如果使用3DSMax制作3D动画效果，保存fbx文件时请在规定的文件名前增加Max,例如“Max蝎子施法.fbx”。且最终效果文件的时长不得低于原文件(动画.apk”)的90%。备注4：包含模型绑定和蒙皮的操作过程的“录屏.mp
8、4”文件需是完整的，且与最终提交的“蝎子施法.fbx”文件呈现的效果一致。备注5：U盘“赛题要求模块二apk文件目录下如果有多个apk文件，则需要对应制作多个apk文件里展示的3D动画效果，结果分多个fbx文件保存，例如“蝎子施法1.fbx”多个子施法2.fbx”、“蝎子施法3.fbx”等。模块三：数字化产品应用与开发1 .任务概述在任务书的指导下，提供给参赛选手任务场景、模型（含动画）和模块一、模块二模型及动画作为素材，以及用于展示数字产品项目结果的资源和截图，要求参赛选手使用数字产品应用软件，开发并实现该数字产品应用中要求的功能和表现形式，并在数字化产品终端显示设备上安装、运行和调试。2
9、.数字化产品应用需求分析找到U盘“赛题要求模块三参考文件”目录下的视频文件或者apk文件，仔细观察数字化产品应用中的场景、所有素材及交互（如果是apk文件则将该文件拷贝到数字化产品终端显示设备中安装并运行）。文字、音效及特效的使用，动作的持续时间及时间间隔请参照参考文件的运行效果。3 .数字化产品项目开发根据上一步“数字化产品应用需求分析”的结果（以数字化产品应用运行效果中的场景、所有素材及交互的效果为主，其他内容为辅）,结合提供的素材资源，使用数字化产品软件开发该数字化产品项目，打包成apk文件，最终在数字化产品终端显示设备中完成安装、运行和调试（运行效果越符合提供的数字化产品应用运行效果越
10、好）。最后将打包完成的数字化产品项目apk文件保存在U盘”提交资料模块三apk结果文件”中，完成本数字化产品项目开发。(1)创建项目在本机上使用Unity3D/UE创建项目。(2)导入素材若使用Unity3D,则将U盘中“赛题要求模块三资源Unity3D”中的资源.Unitypackage导入到项目中；若使用UE软件，则将U盘中“赛题要求模块三资源UE的“Content”子目录替换到新项目中，完成资源的导入。因为素材导入时间可能较长，建议接到任务书后尽快完成导入操作。(3)添加调整素材按照项目要求(详情以视频文件或者apk文件的运行效果为主)选择场景、添加素材(界面、模型、声音、文字等)等到场
11、景中，注意不要遗漏素材。利用素材进行场景的搭建，对素材进行位置调整等操作，使其符合项目要求，达到视频文件或者apk的运行效果。(4)完成功能利用Unity3D/UE,完成各种功能，本项目采用简易第一人称的制作，使用数字化产品终端设备进行交互。进入空场景，使用引擎资源或赛题资源中的图片资源搭建登录界面，完成相关交互，导入模块一的模型和模块二的动画，展示后切换场景。进入场景，背景音循环播放。3秒后，之后显示文本框和文字“欢迎来到动物园！“，显示文字同时响起朗读该文字的配音。之后显示文本框和文字“您好，这里是野生动物园，里面有很多珍贵的动物，请和我一起快速浏览一下动物园的概况吧！”。点击“确定”按钮
12、，镜头在动物园内指定路径漫游。漫游结束，镜头切换到指定位置（注意切换特效，效果见参考视频），之后显示问答框和文字“在接下来供选择的物品中，请选出哺乳类国家重点保护动物，请注意在1分钟内完成任务哦！”。选择“现在开始”按钮，进入步骤4；选择“稍等一会”按钮，间隔5秒后再次出现问答框，以此类推，直到选择“现在开始”按钮，进入步骤4。镜头切换到指定位置，显示60秒倒计时，眼前出现金丝猴和银狐兔两种动物（做指定动作）。准心对焦金丝猴，金丝猴动作停止，显示问答框和文字“金丝猴英文直译为仰鼻猴，分布在中国四川等地，由于栖息地的破坏和捕杀，数量稀少，被认为中国的第二国宝。显示文字同时响起朗读该文字的配音。选
13、择“选择”按钮，问答框和文字消失，金丝猴做指定动作，且金丝猴头部上方出现特定UI,之后金丝猴和特定Ul一起消失；选择“不选择”按钮，问答框和文字消失，金丝猴恢复默认动作。准心对焦银狐兔，银狐兔动作停止，显示问答框和文字“银狐兔是最早的和最著名的肉兔品种，也是最大的家兔品种，体型结构匀称，骨骼粗壮，肉质良好！”，显示文字同时响起朗读该文字的配音。选择“选择”按钮，问答框和文字消失，银狐兔做指定动作，且银狐兔头部上方出现特定UI,之后银狐兔和特定Ul一起消失；选择“不选择”按钮，问答框和文字消失，银狐兔恢复默认动作。选择“选择完毕，提交！”按钮，选择金丝猴正确，镜头切换到指定位置，之后显示文本框和
14、文字“恭喜您，选择正确！”，点击“确定”按钮，文本框和文字消失，出现礼花效果，同时响起对应的配音。提交结果错误，镜头切换到指定位置，显示文本框和文字“很抱歉，选择错误！”点击“再来一次！”按钮，应用重置，重新开始。正确选择礼花效果结束后进入下一个场景，进行熊猫拼图，拾起散落在地上的三块熊猫拼图拼到墙上的画框内，拼图靠近正确位置时，有磁性吸附效果。拼图正确完成后，整个熊猫图完整出现，并发出亮光。然后场景渐黑退出。(5)导出apk文件并运行将完成的项目打包成apk文件，部署到数字化产品终端显示设备运行，根据运行结果，调整素材和代码，完成项目要求。4 .提交成果要求保存项目源文件，导出apk文件并运行，同时将打包完成的apk文件“动物园.apk”，保存U盘“提交资料模块三apk结果文件”中，作为评分依据。将完成的项目打包成apk文件，部署到数字化产品显示设备中运行，根据运行结果，调整素材和代码，完成项目要求。U盘提交资料文件大小确认书：经确认，本工位号为-,U盘内“提交资料”大小为字节（不是占用空间大小）。
