1、无功动态补偿核心器件调解器与复合开关特性和应用场合比较说明提高电网功率因数，目前在国内大部分还是采用并联电容器作为补偿电网功率因数，以前全部采用交流接触器作为电容器的开关。但在好多场合（如电流波动快的电网，交流接触器没办法使用，本公司开发生产无触点开关（调解器），既能代替接触器又能解决电流波动快的电网。调解器的特点：、过零点触发，投入或切除时无涌流；、每一回路投切或一切一投时间快，能达到20ms（一个周波）；、切除后重新投入不需放电，直接能找到零投入；、寿命长开关次数无穷大；、没有冲击电容器可强加电容器寿命；、投切时无噪声、无火花；、无谐波或少场合无需加电抗器；、采用许多保护电路，断相、过压、

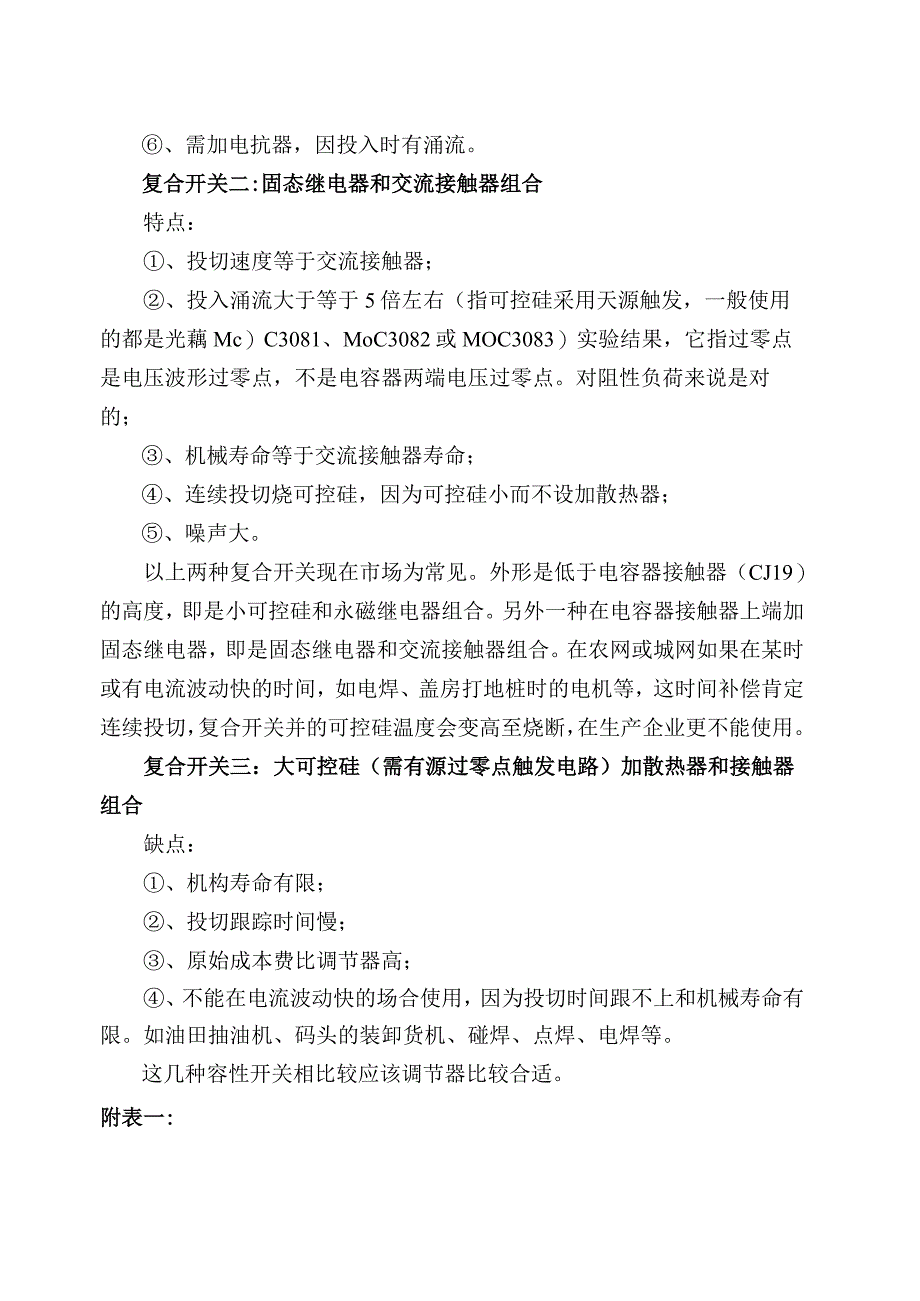

2、欠压、过流、过温等。现在国内使用的复合开关，它能替代接触器但不能替代调解器。复合开关的种类：复合开关一：小可控硅和永磁继电器组合特点：、投切速度等于交流接触器；、投入时涌流大于等于5倍左右（指可控硅采用无源触发，一般使用的都是光藕MOC3081、MOC3082或MOC3083）实验结果，它指过零点是电压波形过零点，不是电容器两端电压过零点。对阻性负荷来说是对的；、机械寿命小于10万次；、连续投切烧可控硅，因为可控硅小而没有加散热器；、有噪声。、需加电抗器，因投入时有涌流。复合开关二:固态继电器和交流接触器组合特点：、投切速度等于交流接触器；、投入涌流大于等于5倍左右（指可控硅采用天源触发，一般
3、使用的都是光藕Mc）C3081、MoC3082或MOC3083）实验结果，它指过零点是电压波形过零点，不是电容器两端电压过零点。对阻性负荷来说是对的；、机械寿命等于交流接触器寿命；、连续投切烧可控硅，因为可控硅小而不设加散热器；、噪声大。以上两种复合开关现在市场为常见。外形是低于电容器接触器（CJ19）的高度，即是小可控硅和永磁继电器组合。另外一种在电容器接触器上端加固态继电器，即是固态继电器和交流接触器组合。在农网或城网如果在某时或有电流波动快的时间，如电焊、盖房打地桩时的电机等，这时间补偿肯定连续投切，复合开关并的可控硅温度会变高至烧断，在生产企业更不能使用。复合开关三：大可控硅（需有源过

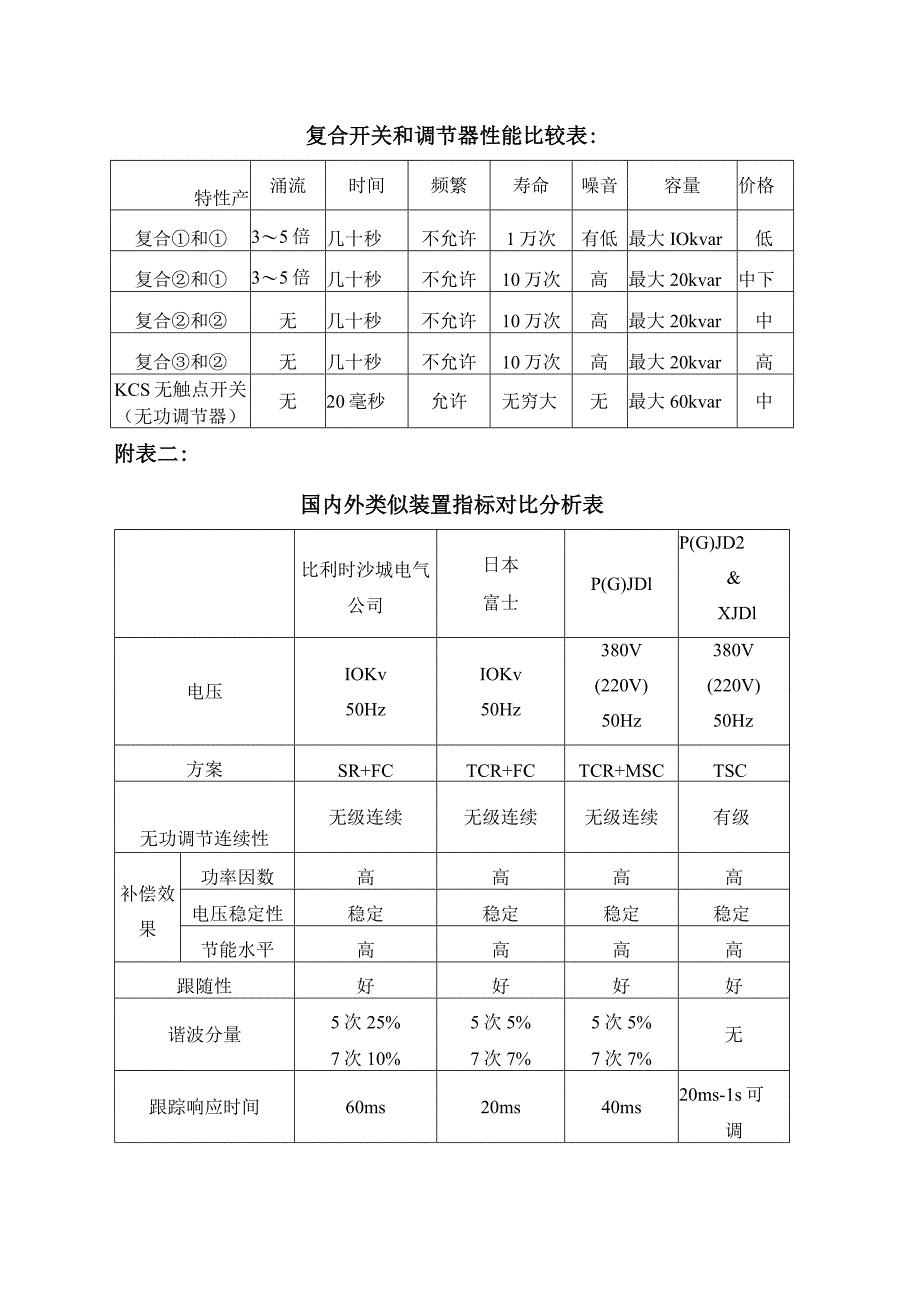

4、零点触发电路）加散热器和接触器组合缺点：、机构寿命有限；、投切跟踪时间慢；、原始成本费比调节器高；、不能在电流波动快的场合使用，因为投切时间跟不上和机械寿命有限。如油田抽油机、码头的装卸货机、碰焊、点焊、电焊等。这几种容性开关相比较应该调节器比较合适。附表一:复合开关和调节器性能比较表:特性产涌流时间频繁寿命噪音容量价格复合和35倍几十秒不允许1万次有低最大IOkvar低复合和35倍几十秒不允许10万次高最大20kvar中下复合和无几十秒不允许10万次高最大20kvar中复合和无几十秒不允许10万次高最大20kvar高KCS无触点开关（无功调节器）无20毫秒允许无穷大无最大60kvar中附表二:国内外类似装置指标对比分析表比利时沙城电气公司日本富士P(G)JDlP(G)JD2&XJDl电压IOKv50HzIOKv50Hz380V(220V)50Hz380V(220V)50Hz方案SR+FCTCR+FCTCR+MSCTSC无功调节连续性无级连续无级连续无级连续有级补偿效果功率因数高高高高电压稳定性稳定稳定稳定稳定节能水平高高高高跟随性好好好好谐波分量5次25%7次10%5次5%7次7%5次5%7次7%无跟踪响应时间60ms20ms40ms20ms-1s可调
