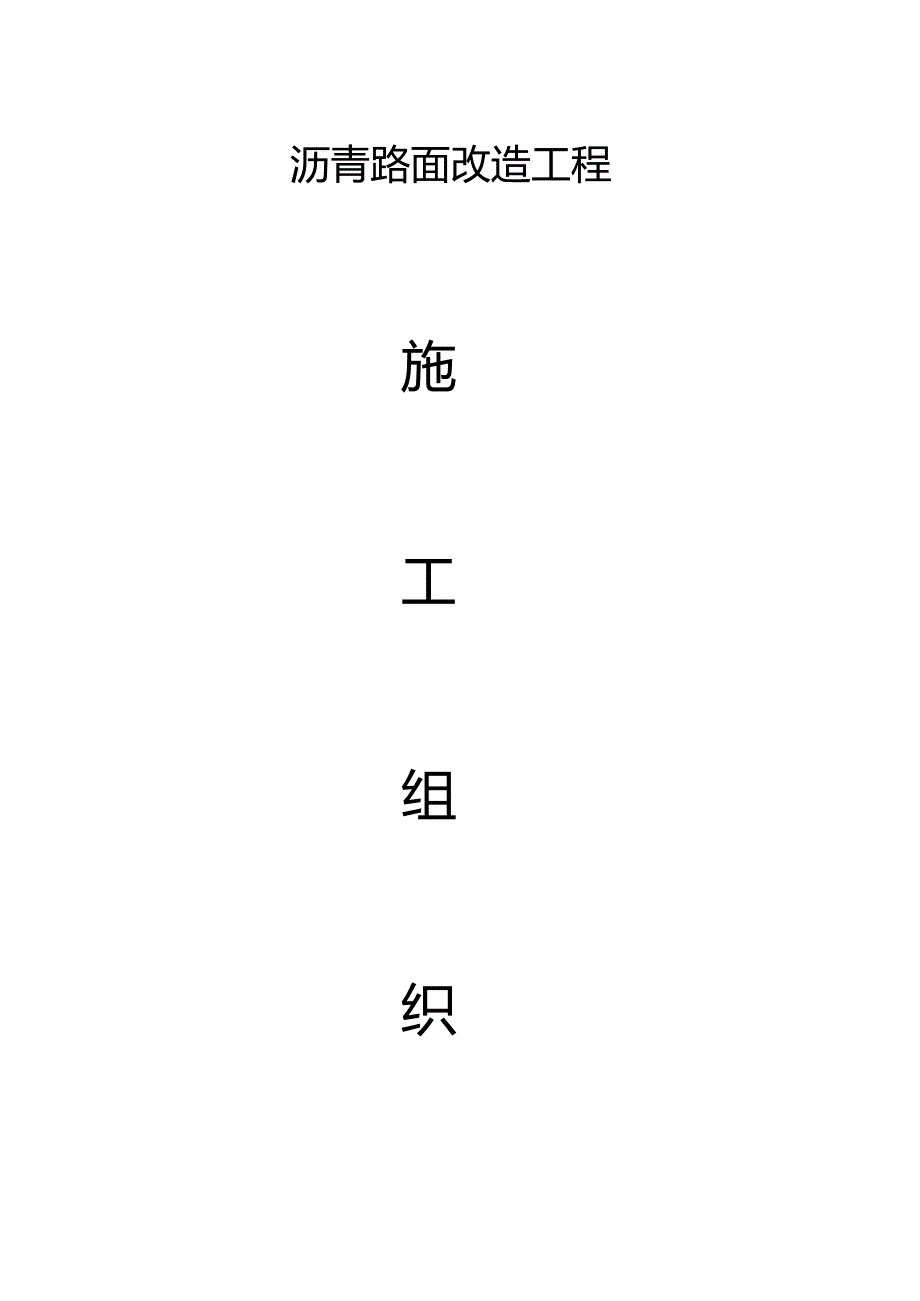

《沥青路面改造工程工程施工组织设计方案.docx》由会员分享，可在线阅读，更多相关《沥青路面改造工程工程施工组织设计方案.docx（40页珍藏版）》请在第壹文秘上搜索。

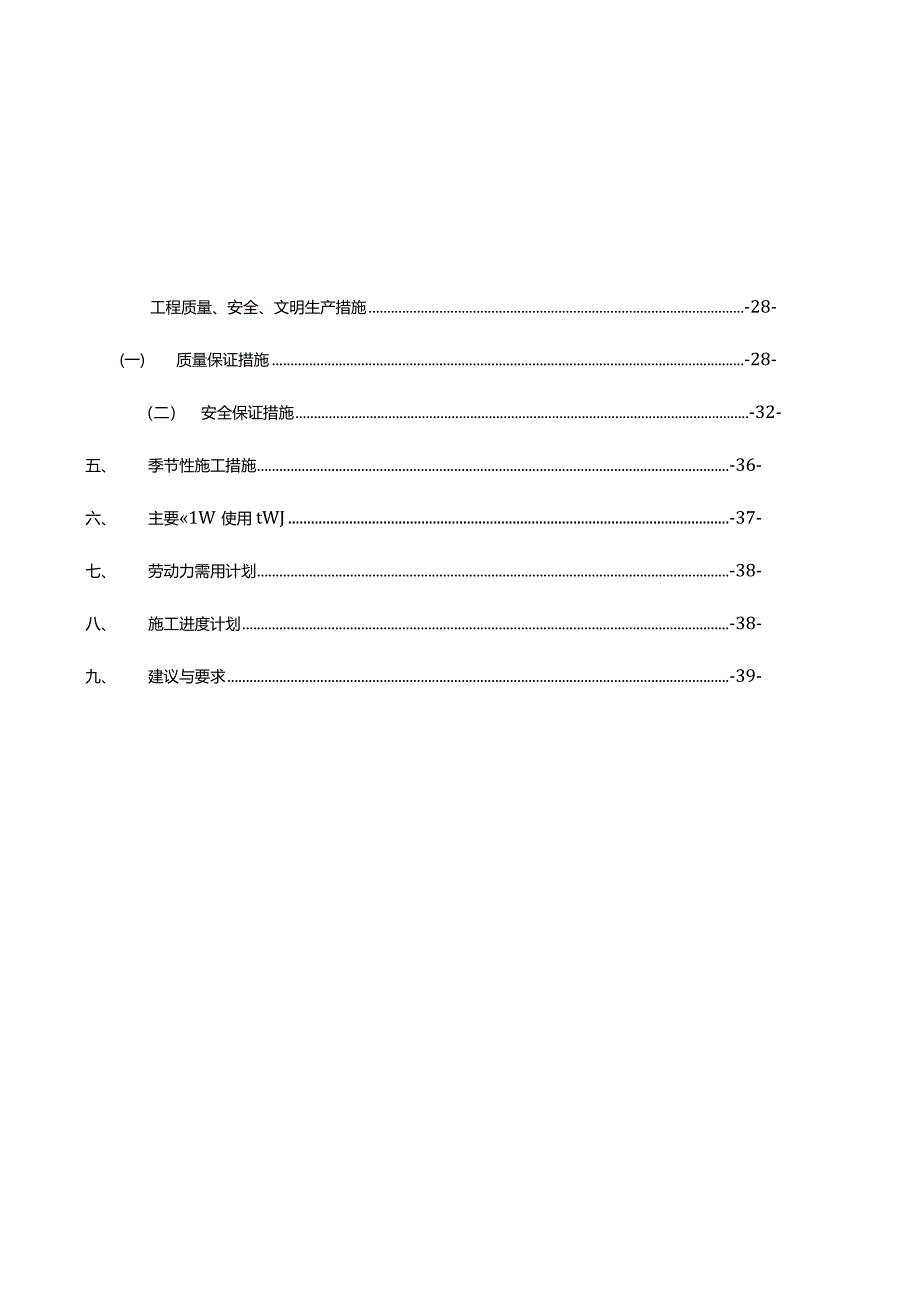

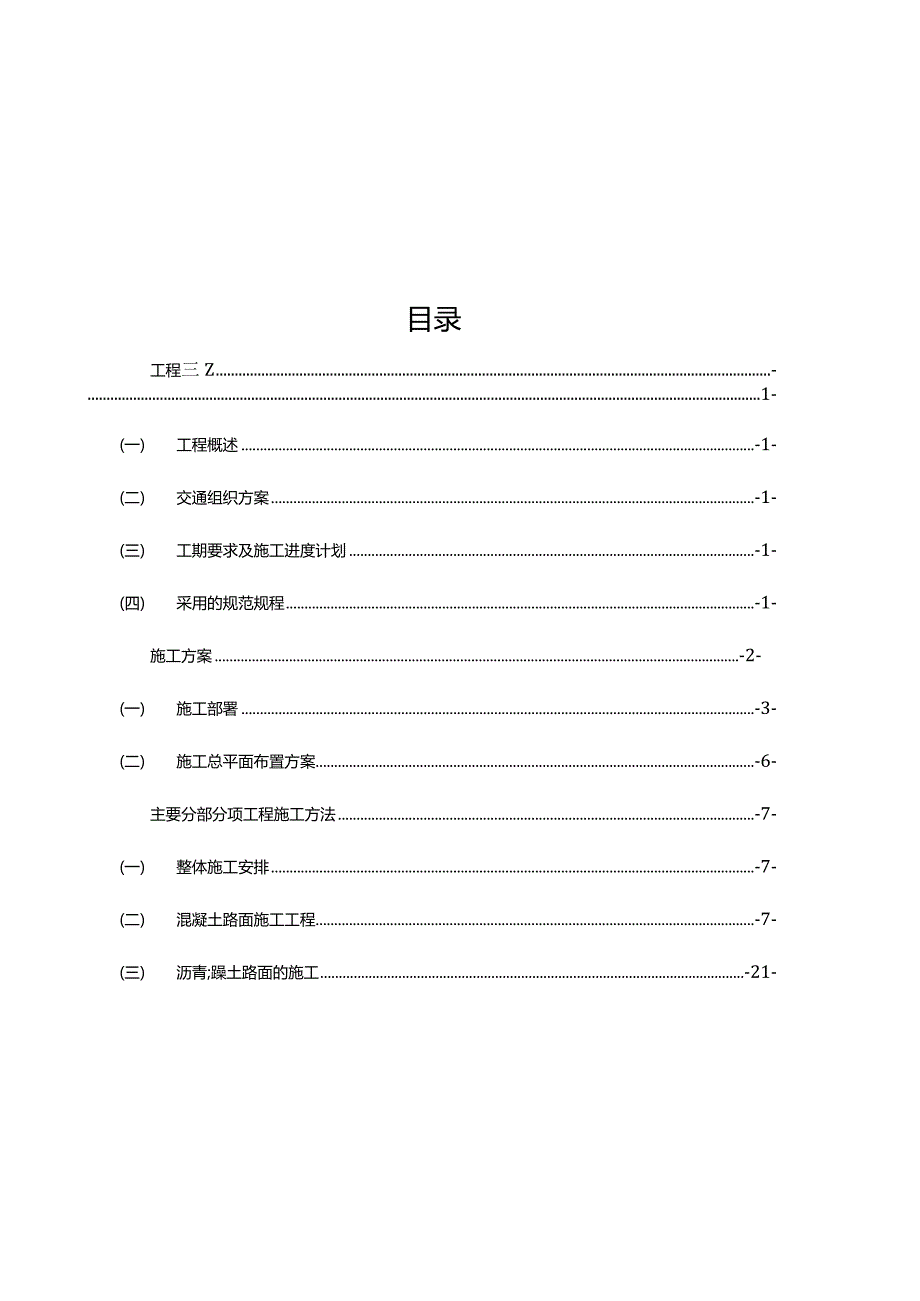

1、沥青路面改造工程施工组织目录工程三Z-1-(一)工程概述-1-(二)交通组织方案-1-(三)工期要求及施工进度计划-1-(四)采用的规范规程-1-施工方案-2-(一)施工部署-3-(二)施工总平面布置方案-6-主要分部分项工程施工方法-7-(一)整体施工安排-7-(二)混凝土路面施工工程-7-(三)沥青;躁土路面的施工-21-工程质量、安全、文明生产措施-28-(一)质量保证措施-28-（二）安全保证措施-32-五、 季节性施工措施-36-六、 主要1W使用tWJ-37-七、 劳动力需用计划-38-八、 施工进度计划-38-九、 建议与要求-39-工程概况（一）工程概述巴斯夫上海涂料有限公司是
2、成立于1997年的中外合资企业。厂房及厂区道路等大部分基础设施均来自于中方即上海涂料有限公司下属上海造漆厂。因原混凝土道路使用时间较长，产生裂缝存在积水、坑洼等负面因素，此项目拟对厂区西部分道路及停车场进行沥青路面改造。（二）交通组织方案本次整改施工部分主要为路面部分，针对道路施工制定如下交通组织方案：1 .采取全封闭式。2 .在施工区域设置醒目、清晰的临时指向牌和标识牌。3 .施工路段养护期满，能正常通行后，应及时解除封闭，开放交通。4 .封闭车道时，一般应先封闭支路，后封闭主路。（=）工期要求及施工进度计划工期为2013年4月5日至2013年5月5日，工期30天。（雨雪天顺延）附表1：（四
3、）采用的规范规程沥青混凝土路面质量控制要点及验收标准公路沥青路面施工技术规范JTJF40-2004公路工程技术标准JTGB01-2003;公路沥青路面设计规范JTGD50-2006;公路路面基层施工技术规范JTJ 034-2000 ;施工方案本次改建施工主要是大门西侧的所有白色道路，并包括停车场道路。如图：施工范围平面图：(一)施工部署1.管理目标(1)质量目标：满足校方与工程质量验收标准，确保市政优良工程。(2)安全目标：严格按建设部颁发的建筑施工安全检查标准(JBJ59-99)进行管理，组织施工，杜绝一切大小安全事故。(3)工期目标：采用流水作业，网络优化组合，确保在5月5日前竣工。(4)
4、文明施工及环境保护目标：按施工现场综合考评试行办法管理，争创文明施工现场。2 .施工工序及工作面安排对已损坏的老路面进行翻挖修补（同时开挖管道土方）T清运碎裂混凝土和土方T混凝土路面凿毛（马路热熔线全部铲除干净、凿毛放在夜间或者星期天）f铺设UPVC加筋管315mm雨水管道（雨水进水口450*400:15座；雨水进水口640*500:3座；全部铸铁盖板；UPVC加筋管315mm总长103米，埋深不低于1米；）T侧平石更换部分人行道改造（道渣垫层，Iocm厚素磴垫层）老窖井升高（窖并升高750*750:25座、铸铁盖板：25套）T新做排水沟（马路切割机切缝、支明沟模板、浇捣明沟磴、安装300*5
5、00*30铸铁盖板）T阀门并抬高（钢筋植筋、浇捣丘、四周包角铁、铁盖板重新做）一大面积平整场地一素士夯实T定位放线T碎石垫层厚度IOCmf铺设20cmC30道路混凝土T养护卫生清扫及其他T铳刨沥青磴路面乳化沥青油毡层两遍一铺设自粘防裂贴f6cm（AC20）粗粒式沥青混凝土f4cm（AC13SBS）细粒式沥青混凝土马路热熔标志标线（实线、横道线、直行箭头、转弯箭头、文字标记等）T其他零星工程3 .施工准备本工程为沥青道路改造工程，位于厂房，针对这一工程的重要性，一旦实施我公司将从施工人员、机械设施、物资资源及施工技术等多方面组织筹划，在各方面做好充分的准备工作，确保工程的顺利进行。（1）施工管理
6、人员及施工队伍的准备项目管理班子：我公司将组建一套精干、技术资质高和经验丰富的项目管理班子；项目经理：拥有国家一级相关专业项目经理资质；其他成员：其他主要的项目管理人员如项目工程师、项目经济师等均具有大专以上学历及具有丰富的施工项目管理经验；持证情况：保证班子的所有人员均拥有岗位证书。劳务队伍选择：挑选施工经验丰富吃苦耐劳的优秀专业施工队伍，特别是选定参加过大型类似工程建设的施工队伍参加本工程施工；(2)施工机械准备根据本工程总体施工部署并结合各分布分项工程施工顺序，拟定施工机械进出场计划，按计划要求安排精良的机械设备进场，进行保养和调试。对于小型施工机械设备，则根据工程实际需要进行经济、合理
7、地配置，有计划地组织进场。所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。(3)施工物资准备物资准备工作要做得格外充分，要符合施工进度的要求，做到及时充足，施工用建筑材料，保证提前进场。(4)施工技术准备我中心将充分发挥在施工技术上的优势，捧着技术先行的原则,在施工前就技术上的一切问题做好充分的准备。一旦实施，则立即进行施工准备工作。在正式进入现场前所有施工管理人员将认真熟悉由校方提供的所有现场情况及各有关技术资料，以作为本次施工质量控制的重要依据之一。针对本工程的特点，借鉴我中心以往施工的类似工程的施工技术、质量标准管理经验等，充分发挥我中心在施工技术、管理上的优
8、势，制定详细深入且有针对性的各阶段施工组织设计，并且在施工前报请建设单位和监理工程师批准，随后及时向施工队伍做好书面交底工作。在进入施工现场前应尽早做好如下几方面技术工作：在施工前由我中心技术负责人组织召开技术例会，召集所有施工项目部技术管理人员悉心研究相关的设计图纸及技术资料，发现问题及时做好书面记录,并及时向建设单位汇报，需更正处，要经各方签字认可。加强施工组织设计的交底工作。确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计划，并及时做好对于施工班组的逐级交底以确保在施工中得以确实贯彻实施。(二)施工总平面布置方案1 .生活办公区临时搭设由于工程情况特殊，现场临时搭建设施
9、，供施工人员及工具设备等用,请协助指定搭设地点。2 .工地及现场施工道路(1)本次施工在厂房内，不能设置围墙，可拉设警戒线。(2)根据现场条件，本工程根据现场实际情况设置材料堆积区(地点请甲方指定)。3 .施工用电、用水布置施工用电：现场校方应提供三相电源以供施工使用及供照明之用。现场施工用电线路采用三相五线制，并在施工用电部位设置移动分配电箱。我中心将配备水管，从现场校方提供水源接入工地，供施工之用。4 .垃圾处理按照文明施工要求，施工现场的垃圾按分类集中归堆，及时清运，以保持施工场地的整洁。三、主要分部分项工程施工方法(一)整体施工安排1 .技术标准测量技术标准严格按规范要求，确保排水及路
10、面坡度。2 .技术措施根据提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到校方认可，作为施工时依据。对经过复核认可的导线和高程控制点采用永久性保护措施，如用碎加固等，以保证其使用中的准确性。对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。对使用的导线点和高程控制点定期检核一次，防止由于其发生变化而引起的施工误差。施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。测量建立复核制度，避免错误。进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报校方。(二)混凝土路面施工工程1 .拆除已损坏混凝土路面拆除已损坏混凝土路面
11、总体施工方案是采用风钻机把路面大致破裂后，再用挖掘机或推土机清除的方法对路面上的碎裂混凝土进行清理。D拆除原有路面,深度约为200mm,均应测定好设计标高,中桩定位，由测量员计算好现有高程与设计标高拆除高差。2）根据现场情况，组织施工，正常情况下，先用风钻机对老路面实施点对点的打孔成缝，使之开裂。3）组织挖掘机，装载车对拆除后的老路面成块废渣进行集中清除，运至指定弃土场。4）对老路面下能够用于填筑的土石料可取样送检，可用作填筑料，运至填方区填筑。5）对根据设计标高形成的新路基应复测，复测后,对新路基表层30cm内应复松，采用路基分层填筑的碾压方案进行碾压并调平标高。2 .清运碎裂混凝土和土方请
12、专业清理建筑垃圾人员将碎裂混凝土和土方运至外场。3 .混凝土路面凿毛凿毛的目的是提高混凝土表面的附着力，使新老水泥混凝土之间能够形成一个整体。因此，被凿击后的表面不但要去除浮浆还应形成凹凸麻面，而不是一个平整的毛面,这样新老混凝土才能黏合为一个整体。首先将马路热熔线全部铲除干净；然后用混凝土凿毛机对路面进行凿毛；凿毛时为了不损伤底层结构，并要求凿毛机钎头作业时必须具有高频率低振动的性能。可是频率越高其冲击力就越少，因此在啃水泥混凝土这个“硬骨头时就比较费力费时，于是有些施工单位就误认为凿毛机的效率比较低，还不及多用些人工用大锤凿击，这是一个误区。须知冲击力太大就会损伤构筑物低层结构，会使工程留
13、下隐患。此外，在大型水泥混凝土工程铺装层间进行凿毛时慎用大型铳刨机或抛丸机进行凿毛处理。因铳刨机的铳刨刀头与其铳刨转子为刚性连接，铳刨转子又非常沉重，其刀头密度又比较少，所以在铳刨切屑时，接触工作面的点数少，其转子的冲击力就非常大，铳刨机铳掉的不仅是浮浆和部分骨料，还会将有些骨料振松使整体结构受到影响。(铳刨机的主要功能是铳刨旧沥青混凝土路面)。再如抛丸机，其钢丸打毛时撞击力到是不太大，施工后工作面平整也好看，但凿毛深度浅，凹凸麻面不明显，因此新老水泥混凝土之间的黏结就比较差了。另外,我们也可以从国外一些表面处理设备生产商根据不同工程的要求所生产供应的各种凿毛设备可见。如意大利特猛公司不但生产
14、各种手持、手扶、拖挂式、自行式凿毛机；而且还生产手扶式、拖挂式、自行式大型抛丸机，还生产各种除线机和除锈机等表面处理设备。再如，英国凯拉威工程承包公司就拥有各种类型的凿毛设备如自行式大型凿毛机、抛丸机等设备。由此可见，各种设备的功能性是不同的。所以，选用设备时首先应考虑的是其功能性与工程相适应，以确保工程施工质量。4 .铺设DN315UPVC加筋管和疏通污水检查井雨水管道开槽埋管施工原则从下游向上游进行，并按先深后浅的施工方法施To施工准备工作：场地清理T定线定位T沟槽开挖T管道铺设T雨水井砌筑T沟槽土方回填。(1)测量工作根据原雨水管道中心控制点和雨水井中心线控制点，在现场测设出管道中线，建
15、立临时水准点，核对接口处的高程；施放挖槽边线、堆土堆料界线及临时用地范围。每10米排一个雨水检查井。(2)沟槽开挖沟槽开挖采用人工开挖，开挖宽度为：d315管底宽0.6米，边坡为1:0.3,深度为1.2米(3)黄砂垫层100mm(4)管道铺设(其中UPVC加筋管315mm总长103米，由甲方提供材料)安装DN315UPVC加筋管，逐节检查成品管是否合格，在管道中心位置弹上墨线，用平尺板控制管道中心，水准仪测定高程直接控制。下制管道中心和高程，以避免管内底高程和错口两项的超差。安装结束后，检查管道中心。(5)砌井雨水井基础底板佐先与或同时与管道基础浇灌。砖砌雨水井施工：砌筑前将砖用水浸透，确保不干心。待混凝土基础验收合格，抗压强度达到要求后，开始铺浆砌筑。与混凝土基础相接的砌筑面先清扫并用水冲刷干净。根据中心线放出墙基线，摞底底摆缝，确定砌法。方形井采用满丁满条砌法。砖砌体采用座浆法砌筑，上下错缝，内外搭接，砂浆满铺满挤，随砌随将挤出的砂浆刮平。井壁与佐管接触部分，座满砂浆，砖面与管外壁留11.5cm,用砂浆堵严,并在井壁外
