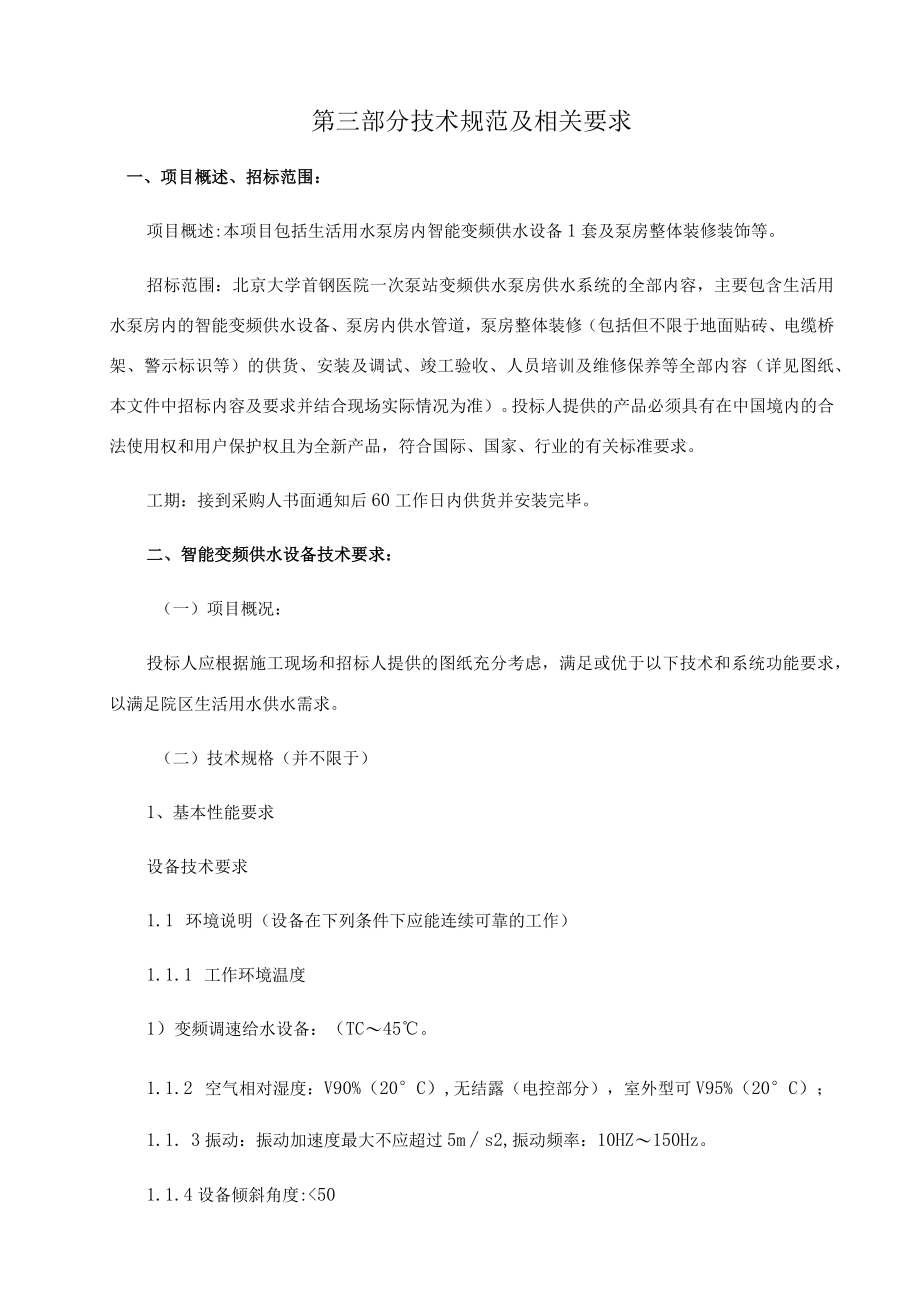

1、第三部分技术规范及相关要求一、项目概述、招标范围：项目概述:本项目包括生活用水泵房内智能变频供水设备1套及泵房整体装修装饰等。招标范围：北京大学首钢医院一次泵站变频供水泵房供水系统的全部内容，主要包含生活用水泵房内的智能变频供水设备、泵房内供水管道，泵房整体装修（包括但不限于地面贴砖、电缆桥架、警示标识等）的供货、安装及调试、竣工验收、人员培训及维修保养等全部内容（详见图纸、本文件中招标内容及要求并结合现场实际情况为准）。投标人提供的产品必须具有在中国境内的合法使用权和用户保护权且为全新产品，符合国际、国家、行业的有关标准要求。工期：接到采购人书面通知后60工作日内供货并安装完毕。二、智能变频
2、供水设备技术要求：（一）项目概况：投标人应根据施工现场和招标人提供的图纸充分考虑，满足或优于以下技术和系统功能要求，以满足院区生活用水供水需求。（二）技术规格（并不限于）1、基本性能要求设备技术要求1.1 环境说明（设备在下列条件下应能连续可靠的工作）1.1.1 工作环境温度1）变频调速给水设备：（TC45。1.1.2 空气相对湿度：V90%（20C）,无结露（电控部分），室外型可V95%（20C）；1.1. 3振动：振动加速度最大不应超过5ms2,振动频率：10HZ150Hz。1.1.4设备倾斜角度:501.1.5电源：三相五线制双回路供电；电压：380（1.10%）V,相间不平衡率W3%；

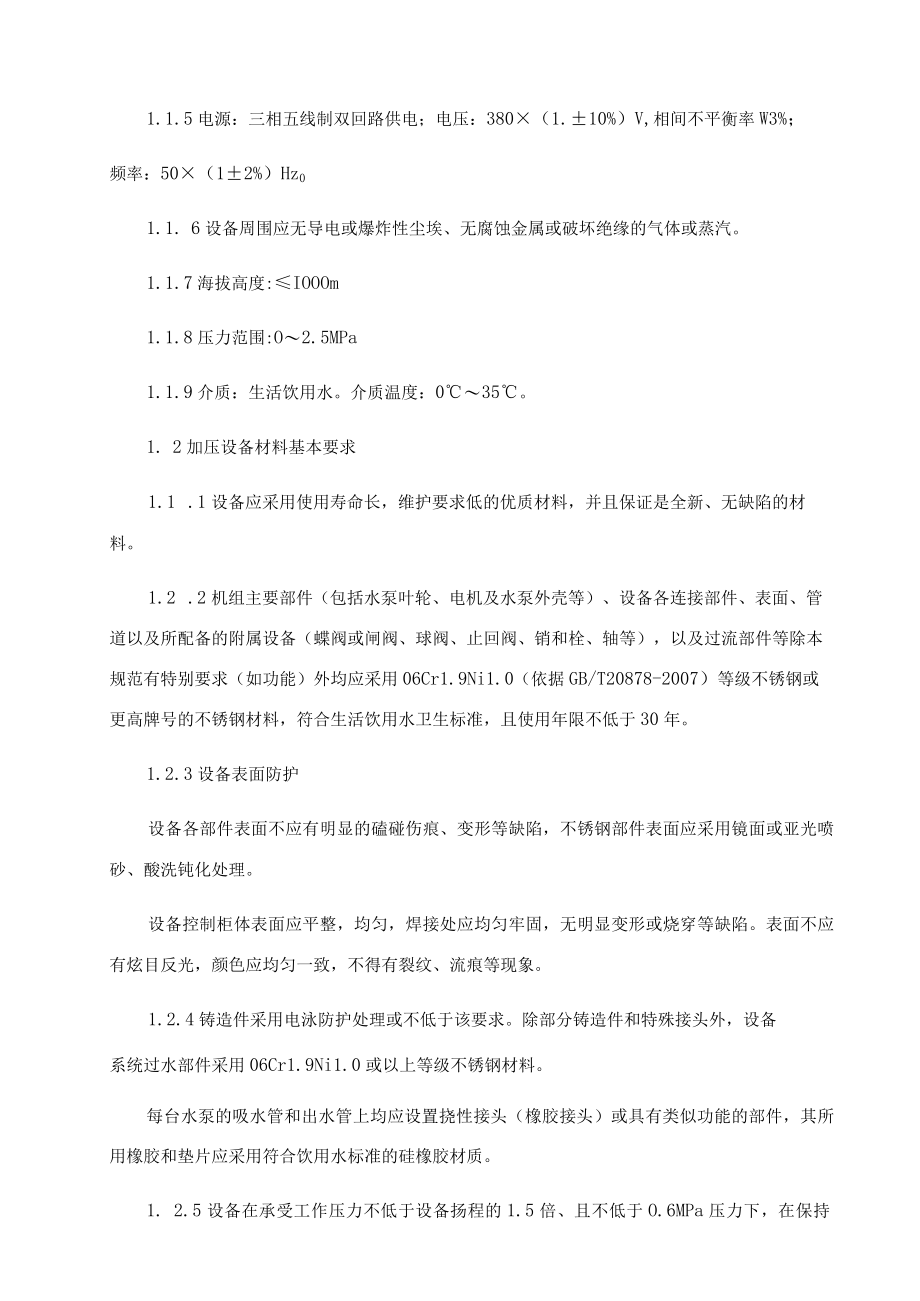

3、频率：50（12%）Hz01.1. 6设备周围应无导电或爆炸性尘埃、无腐蚀金属或破坏绝缘的气体或蒸汽。1.1.7海拔高度:IOOOm1.1.8压力范围:O2.5MPa1.1.9介质：生活饮用水。介质温度：035。1. 2加压设备材料基本要求1.1 .1设备应采用使用寿命长，维护要求低的优质材料，并且保证是全新、无缺陷的材料。1.2 .2机组主要部件（包括水泵叶轮、电机及水泵外壳等）、设备各连接部件、表面、管道以及所配备的附属设备（蝶阀或闸阀、球阀、止回阀、销和栓、轴等），以及过流部件等除本规范有特别要求（如功能）外均应采用06Cr1.9Ni1.0（依据GB/T20878-2007）等级不锈钢或
4、更高牌号的不锈钢材料，符合生活饮用水卫生标准，且使用年限不低于30年。1.2.3设备表面防护设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，不锈钢部件表面应采用镜面或亚光喷砂、酸洗钝化处理。设备控制柜体表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。表面不应有炫目反光，颜色应均匀一致，不得有裂纹、流痕等现象。1.2.4铸造件采用电泳防护处理或不低于该要求。除部分铸造件和特殊接头外，设备系统过水部件采用06Cr1.9Ni1.0或以上等级不锈钢材料。每台水泵的吸水管和出水管上均应设置挠性接头（橡胶接头）或具有类似功能的部件，其所用橡胶和垫片应采用符合饮用水标准的硅橡胶材质。1. 2.5

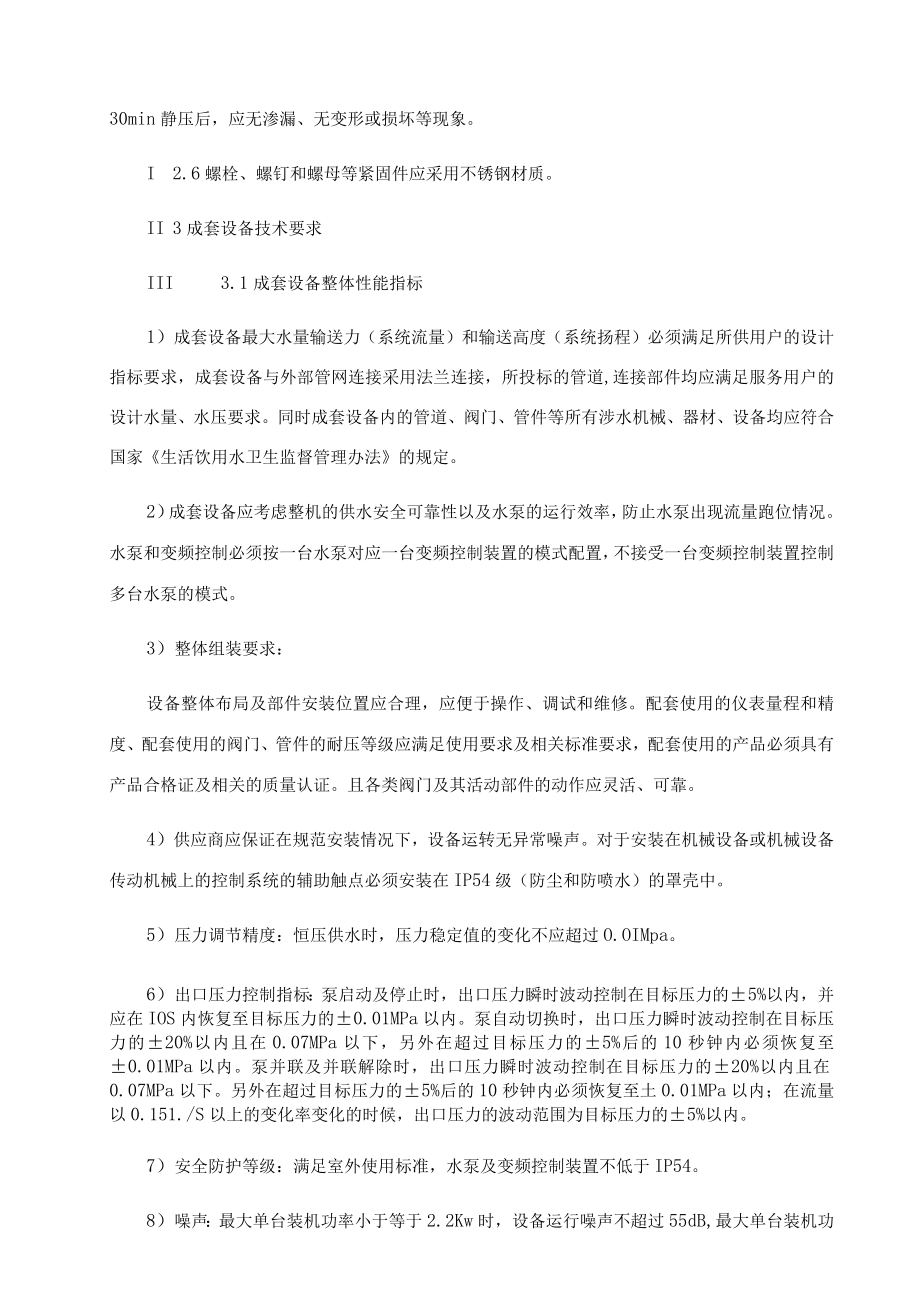

5、设备在承受工作压力不低于设备扬程的1.5倍、且不低于O.6MPa压力下，在保持30min静压后，应无渗漏、无变形或损坏等现象。I 2.6螺栓、螺钉和螺母等紧固件应采用不锈钢材质。II 3成套设备技术要求III 3.1成套设备整体性能指标1）成套设备最大水量输送力（系统流量）和输送高度（系统扬程）必须满足所供用户的设计指标要求，成套设备与外部管网连接采用法兰连接，所投标的管道,连接部件均应满足服务用户的设计水量、水压要求。同时成套设备内的管道、阀门、管件等所有涉水机械、器材、设备均应符合国家生活饮用水卫生监督管理办法的规定。2）成套设备应考虑整机的供水安全可靠性以及水泵的运行效率，防止水泵出现流
6、量跑位情况。水泵和变频控制必须按一台水泵对应一台变频控制装置的模式配置，不接受一台变频控制装置控制多台水泵的模式。3）整体组装要求：设备整体布局及部件安装位置应合理，应便于操作、调试和维修。配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足使用要求及相关标准要求，配套使用的产品必须具有产品合格证及相关的质量认证。且各类阀门及其活动部件的动作应灵活、可靠。4）供应商应保证在规范安装情况下，设备运转无异常噪声。对于安装在机械设备或机械设备传动机械上的控制系统的辅助触点必须安装在IP54级（防尘和防喷水）的罩壳中。5）压力调节精度：恒压供水时，压力稳定值的变化不应超过O.OIMpa。6）
7、出口压力控制指标：泵启动及停止时，出口压力瞬时波动控制在目标压力的5%以内，并应在IOS内恢复至目标压力的0.01MPa以内。泵自动切换时，出口压力瞬时波动控制在目标压力的20%以内且在0.07MPa以下，另外在超过目标压力的5%后的10秒钟内必须恢复至0.01MPa以内。泵并联及并联解除时，出口压力瞬时波动控制在目标压力的20%以内且在0.07MPa以下。另外在超过目标压力的5%后的10秒钟内必须恢复至土0.01MPa以内；在流量以0.151./S以上的变化率变化的时候，出口压力的波动范围为目标压力的5%以内。7）安全防护等级：满足室外使用标准，水泵及变频控制装置不低于IP54。8）噪声：最
8、大单台装机功率小于等于2.2Kw时，设备运行噪声不超过55dB,最大单台装机功率3-1Ikw时设备运行噪声不超过65dB；15kw-30KW时，设备运行噪声不超过75dB（A）o应具有噪声测量的场所和测量设备，能随机抽测本规定功率划分范围内的噪声值。1.3.2成套设备必须具备的功能及模式1）全自动运行,无人职守,水箱无水停机,来水自动开机,停电后复电再启动,变频器报警自动复位和再自动启动，具有手动、自动控制切换功能，可实现设备的自动、手动启停功能。应提供变频器报警自动复位功能参数设定界面及出厂设定参数值。2）常规自动保护功能：具有对过压、欠压、过流、过载、缺相等故障进行报警及自动保护，对可恢复
9、的故障应能自动、手动或远程控制消除，恢复正常运行。具备报警记忆功能，故障报警应及时准确。3）设备泵组轮换功能：设备运行时，工作泵与备用泵应能够自动交替轮换运行。当任一台工作水泵发生故隙时，备用水泵应能自动投入运行。工作泵与备用泵能定时轮换运行,自动切换、自动巡检。水泵切换时间与设定时间的偏差不应超过30s,能够做到先启先停。为避免先启先停导致水泵运行累积时间的不均衡，设备还必须具备强制切换运行时间较少的水泵自动投入运行功能，使每台水泵均匀磨损，延长使用寿命。应提供强制切换的参数设定界面以及出厂设定参数值。4）成套设备自动运行控制功能：设备启动，第一台水泵变频启动达到额定的频率，但设备出水口压力
10、仍未稳定达到设定值时，变频器启动第二台水泵，以此类推；当压力稳定后，用水需求降低，全部工作水泵将降速变频运行，满足系统水量水压需求，压力稳定后自动进行能耗判别选择合适的水泵运行台数。当系统需求降低到最小极限值时，及现在供水流量非常小时，系统将激活小流量停机功能。此时，当用户有少量用水需求，将由气压罐优先补偿，气压罐不能满足需求时，水泵再次启动。每台水泵采用一台独立的变频器拖动与控制，每台变频器具备工业通讯接口。应详细阐述水泵启动运行正常供水的工艺顺序。5）状态显示：通过中文显示屏可查看当前供水运行压力、设定压力、运行频率、各泵状态、各泵电流、各泵电压、当前耗电量、累积电量、瞬时流量、累计流量以
11、及相关参数设定功能界面，还可以根据需要显示水箱液位、流量等状态显示功能。6）产品应具备变频变压功能，具有四个以上时段的压力设置，并能实现自动运行功能。保证用水高峰时，满足用户供水；用水低谷时，避免不必要的扬程损失，节能降耗。7）水泵启动失败功能:水泵启动信号发出后，系统（控制器）延时检测水泵的工作信号,当延时时间到仍然检测不到该台水泵的运行信号时，该台水泵被视为启动失败，同时投入相应备用水泵运行，便于及时发现水泵的控制回路故障原因。8）爆管保护功能：当供水设备自动运行时，所有水泵满负荷运行，仍然满足不了的供水压力需求，系统（控制器）自动生成为供水最大能力报警，同时停止供水设备，待管理人员现场人
12、为确认报警后，方能再次供水。当用户端出现爆管事故时，该功能能及时报警和停止设备，减少相应的损失。9）自动能量优化功能：当多台水泵低频运行时，系统应能自动根据当前流量，计算最优、最节能的水泵运行台数，避免多台并联水泵低频运行在低效区，使水泵运行在高效状态，节约运行能耗。需对各自企业的多台水泵自动能量优化功能进行详细阐述，作原理性的技术说明。10）设备应具有连续运行功能：设备在额定供水流量和扬程的条件下，连续运转不少于12小时后，各部件不应产生影响正常运行的故障，且水泵运转无杂音和其他异常现象。11）水位显示及控制功能：应能够适时显示水箱蓄水高度，并能通过触摸屏设置液位高、低位以及量程。设备应具有
13、对水箱进水和溢流故障的控制功能，即水箱进水可控，水箱溢流故障发生时可紧急关闭总进水阀门并报警。设备中的水泵从水池、水箱等调节装置中取水，当水位下降至设定的超低水位以下时,设备应能自动停机、并报警，待水位恢复到设定的启泵水位以上时，设备应能自动启动和消警。当水位上升到设定的超高水位以上时，设备应能自动报警，当超高水位消除后，设备应能自动消警，并恢复正常。水箱配套的液位变送器选用应参照：E+H、西门子、霍尼韦尔、丹佛斯等品牌技术标准及制造工艺的产品，或不低于上述要求的产品。2控制系统D控制柜（包括集成式变频控制系统）的制造应符合国家现行标准的规定并达到IP54等级（GB/T3047.1）；系统参数
14、设置应设置管理等级。2）控制柜柜体控制柜柜体具有很大的灵活性，可以靠墙或背靠背安装，控制柜顶上装有散热风扇，可强制散热，散热风扇具备自动启停和手动启停功能。钢板壁厚2mm,标准底座钢板厚度23mm,底座高度2300mm组合式可拆卸。柜体内设有排风散热风扇与自动启闭装置联动。柜体内设有照明装置，并与柜门启闭装置联动，便于检修。防护等级达到IP54以上。柜体顶部加装吊环,柜门装设加强筋并配锁。控制柜：设置进线多功能电能表，水泵工作状态显示灯，故障显示灯，手/自动转换开关，手动开、停水泵按钮及触摸屏、故障声光报警指示灯显示。指示灯及按钮按GB2682-81电工成套装置中指示灯和按钮的颜色的规定选择。
15、电气间隙与爬电距离：设备中带电电路之间以及带电零部件或接地零部件的电气间隙应大于4mm,爬电距离应大于6mm。绝缘电组与介电强度：设备中带电回路之间及带电回路和地之间的绝缘电阻按标称电压应至少IOOO/Vo（至少是500V的测量工具）；介电强度（主回路）应至少达到强度2500V,（辅助回路）工频耐受电压应至少达到1500V。安全接地：设备的金属构体上应设置接地点，与接地点相连接的保护导线的截面，应与设备导体截面积相同，按30*4mm接地铜排以上配置。与接地点连接的导线必须是黄、绿双色线。不能明显表明的接地点，应在附近标注明显的接地符号。主接地点与设备任何有关的、因绝缘损坏可能带电的金属之间的电
16、阻不应超过0.1。，连接接地线的螺钉和接线点不得作其他机械紧固用。接地应达到国家标准要求。如直接与建筑物接地体连接，应确保建筑物接地安全。控制柜在5.9ms（O.6G）震动下可正常工作。抗电磁干扰性能符合IEC255-22标准规定。控制柜的内部结构布置必须严格按系统图、国家标准及地方规范执行；内部接线应排列整齐、清晰和美观，绑扎成束或敷于专用塑料槽内卡在安装架上；配线应考虑足够的余量。控制柜门内侧必须贴有电气原理图，采用塑封防水密封。中性线母排和接地母排的电流容量必须经过计算且足够大；箱内电器元件的上方标志该元件的文字符号，各电路的导线端头应标志相应的文字符号。所有的文字符号应与提供的线路图、系统图上的文字符号一致。所使用的图形和符号应符合相应
