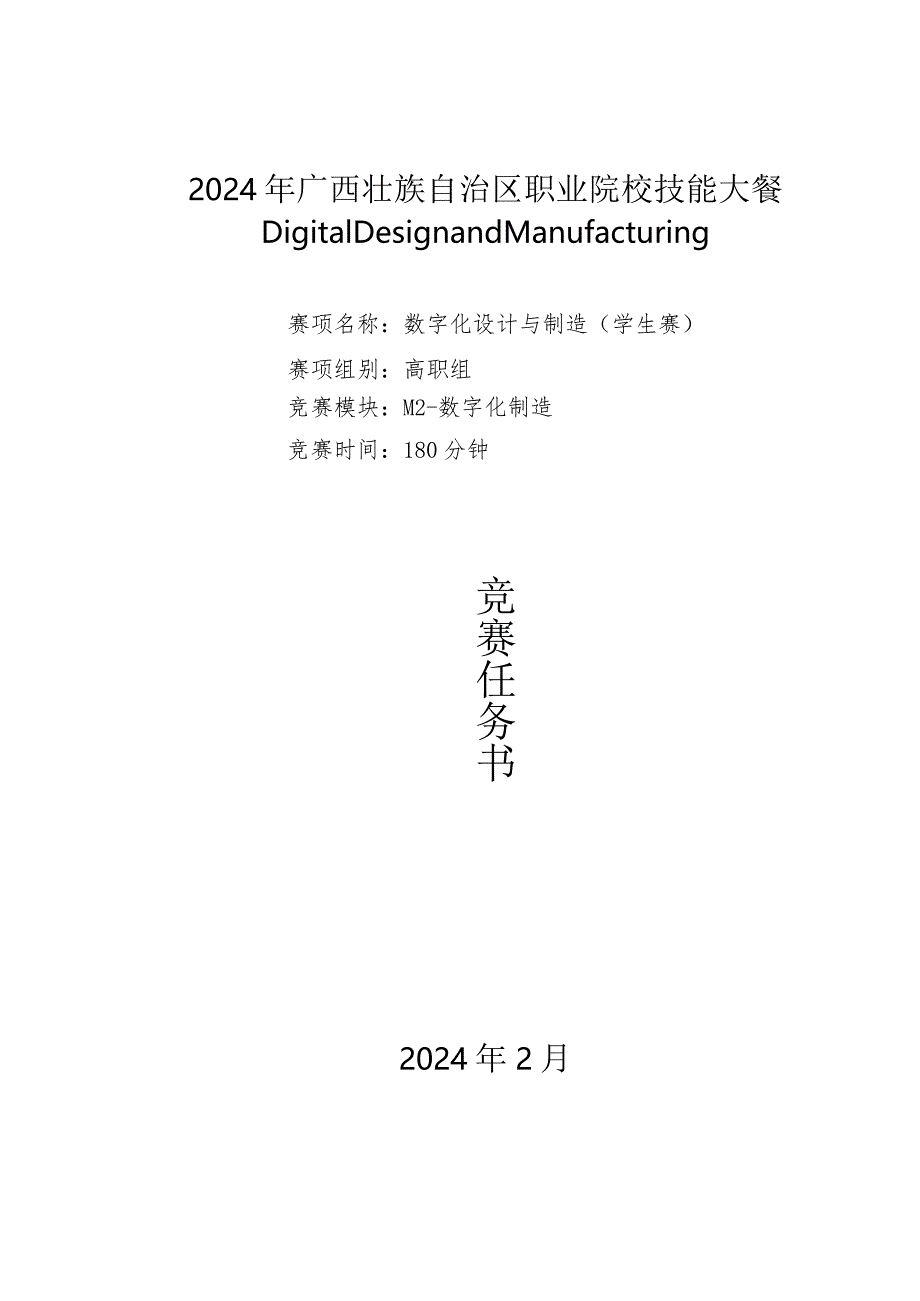

1、2024年广西壮族自治区职业院校技能大餐DigitalDesignandManufacturing赛项名称：数字化设计与制造（学生赛）赛项组别：高职组竞赛模块：M2-数字化制造竞赛时间：180分钟竞赛任务书2024年2月一、竞赛准备请你在计算机D盘上以“M2-赛位号”建立1个文件夹，在文件夹下以“4-协同设计与质量控制”、“5-数控编程与仿真加工”、“6-数控加工与产品验证”建立3个子文件夹，M2模块的竞赛作品按任务书要求存入对应子文件夹中，并作为评分的唯一依据。文件名不得出现选手姓名、单位等信息，文件不准做任何文字、记号、图案特殊标记，不得将无关的材料放在文件夹内，否则按违规处理。所有提交材
2、料除了动画视频其他一律上传PLM系统。二、竞赛资源1 .竞赛任务书；2 .M2模块电子文件位于D盘文件夹：M2-TGo三、竞赛任务协同设计与质量控制数控加工与产品验证3 2模块竞赛工作流程如图1所示。数控编程与仿真加工图1工作流程图（一）任务四协同设计与质量控制（10分）情境描述：请你分别以产品设计主管、设计人员和质量管控员的角色，完成以下2项子任务：子任务1：依据模块1设计成果，按照协同设计理念，构建完整产品设计BOM,分发相关协作任务，搭建BOM结构并准确上传图档，完成图档审核后导出BOM图档（含产品样机、动画仿真、零件模型及工程图纸、爆炸图等）和BOM清单。子任务2：生产线加工工件拨动机

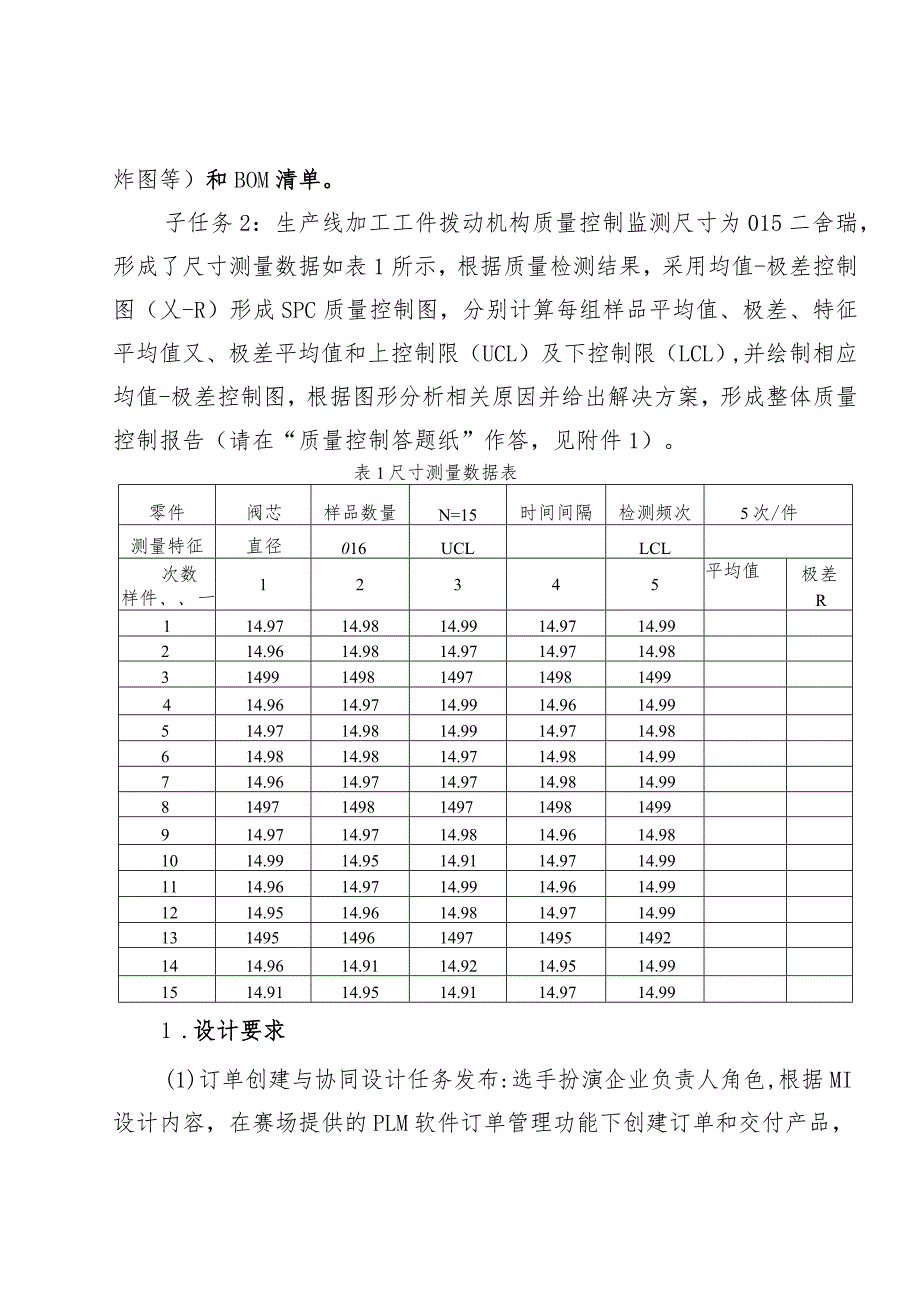

3、构质量控制监测尺寸为015二舍瑞，形成了尺寸测量数据如表1所示，根据质量检测结果，采用均值-极差控制图（乂-R）形成SPC质量控制图，分别计算每组样品平均值、极差、特征平均值又、极差平均值和上控制限（UCL）及下控制限（LCL）,并绘制相应均值-极差控制图，根据图形分析相关原因并给出解决方案，形成整体质量控制报告（请在“质量控制答题纸”作答，见附件1）。表1尺寸测量数据表零件阀芯样品数量N=15时间间隔检测频次5次/件测量特征直径016UCLLCL次数样件、一12345平均值极差R114.9714.9814.9914.9714.99214.9614.9814.9714.9714.9831499
4、1498149714981499414.9614.9714.9914.9614.99514.9714.9814.9914.9714.98614.9814.9814.9714.9814.99714.9614.9714.9714.9814.99814971498149714981499914.9714.9714.9814.9614.981014.9914.9514.9114.9714.991114.9614.9714.9914.9614.991214.9514.9614.9814.9714.9913149514961497149514921414.9614.9114.9214.9514.99151
5、4.9114.9514.9114.9714.991 .设计要求(1)订单创建与协同设计任务发布:选手扮演企业负责人角色,根据MI设计内容，在赛场提供的PLM软件订单管理功能下创建订单和交付产品，并通过交付产品向协同设计人员发布设计任务。(2)产品BoM设计与图档管理：选手扮演产品设计师角色，在协同设计功能下构建完整的产品BOM,并在BOM中通过设计软件上传对应的图纸文件。(3)设计验证任务：选手扮演产品设计师角色，对需要做设计验证的产品发布设计验证任务，选手扮演仿真验证工程师，在设计验证模块下完成仿真验证任务，并上传相关的仿真验证结果文件。(4)设计图档审核：选手扮演企业设计师角色，选择完成设
6、计任务，并登录客户(审核)账号，扮演客户角色，完成设计方案审批。(5)作品导出：在协同设计任务下导出BOM表单；在首页-【赛项相关】一【导出作品】中导出自己的图文档和流程单文件。2 .提交材料(I)BOM图档，含产品样机、动画仿真、零件模型及工程图纸、爆炸图等原始文件，ZiP格式。(2)BOM清单，各零件数量、材料等，EXCel格式和Pdf格式。(3)流程清单，含产品设计评审、仿真验证等，EXCel格式和Pdf格式。(4)质量控制答题纸，word格式和Pdf格式。3 .提交位置将以上4类文件保存到“4-协同设计与质量控制”子文件夹内。（一）任务五数控编程与仿真加工（15分）情境描述：请你以数控
7、编程工艺员的角色，完成以下2项子任务：子任务1：利用指定的机床、刀具、毛坯等加工条件和“任务3”输出的工程图纸，按照加工任务编制从动轴端盖的CAPP加工工艺过程卡（附件2）和加工工序卡（附件3）。子任务2：利用CAM编程软件编制数控加工程序并完成仿真加工验证。选手利用预装好的编程软件，正确导入机床、刀具清单、毛坯，完成数控加工程序编制并进行仿真加工。1 .提交材料（1）工艺过程卡、加工工序卡，PDF格式。（2）从动轴端盖数控加工程序，Z3格式（刀路模拟）和TXT格式（程序代码）。（3）从动轴端盖仿真加工录屏，avi格式。2.提交位置将以上4类文件保存在“5-数控编程与仿真加工”子文件夹内。(三
8、)任务六数控加工与产品验证(15分)情境描述：请你以数控加工操作员和质量检验员的角色，完成以下子任务：子任务1：利用现场给定机床及其加工条件，按要求完成工从动轴端盖零件的数控加工。根据模块一创新设计后的数据模型和赛场提供的机床、夹具和毛坯，利用仿真加工验证后的数控程序完成零件的加工，并保证零件的加工精度和表面粗糙度。选手自行检测产品的加工精度，并填写加工检测工序卡(附件4)。子任务2：将加工好的零件进行装配与调试，保证装配质量,并结合现场提供的检测设备进行功能性验证。验证内容如下：(1)从动轴端盖与箱体和轴承合理配合，轴向定位。(2)从动轴端盖设计合理，适合加工和安装。(3)装配密封合理可靠。1 .提交材料(1)检测工序卡，PDF格式。(2)装配好的产品零件实物。提交要求：将装配好的产品零件按要求装入密封箱提交给当值裁判。2 .提交位置将加工检测工序卡保存在“6-数控加工与产品验证”子文件夹内。
