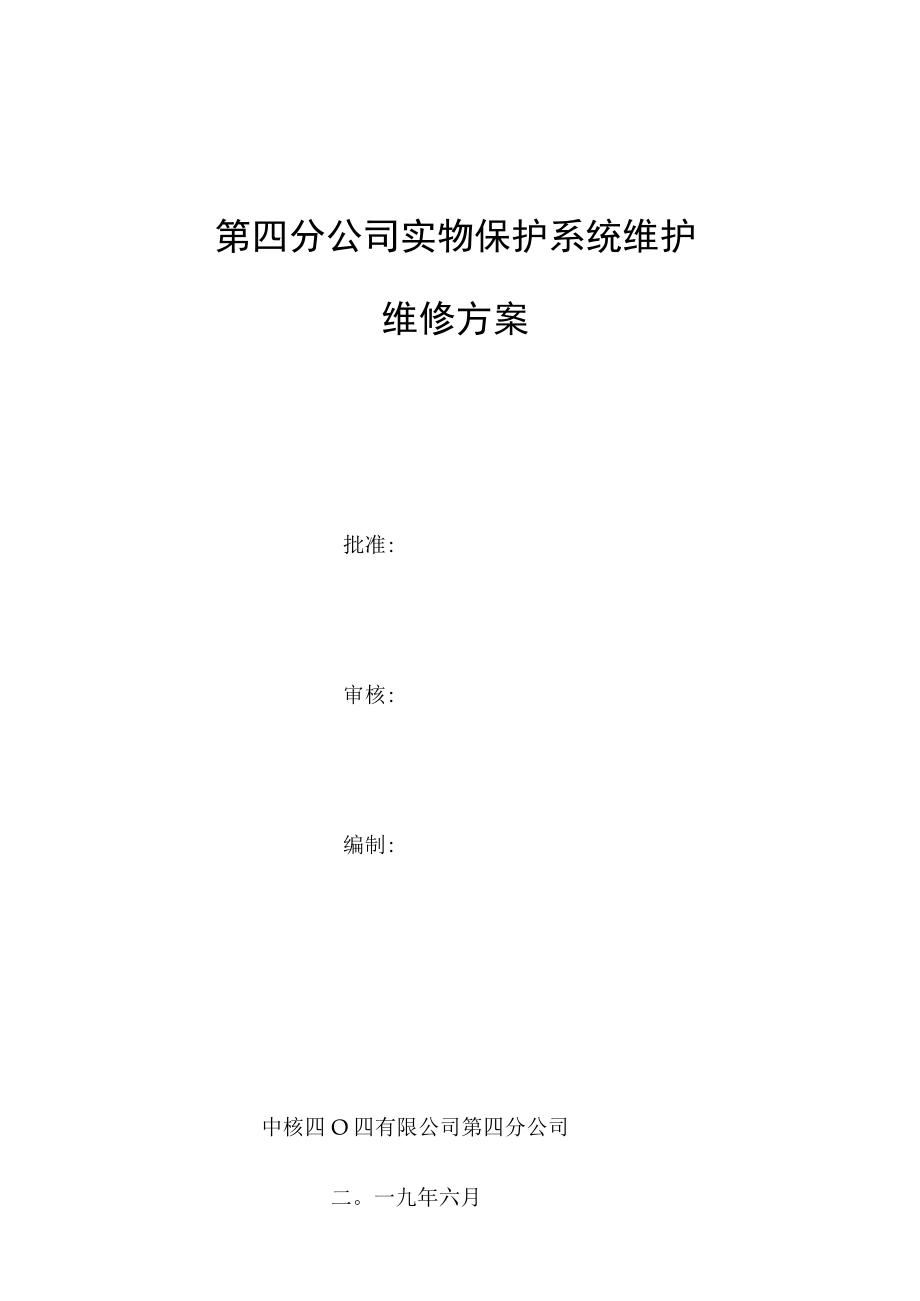

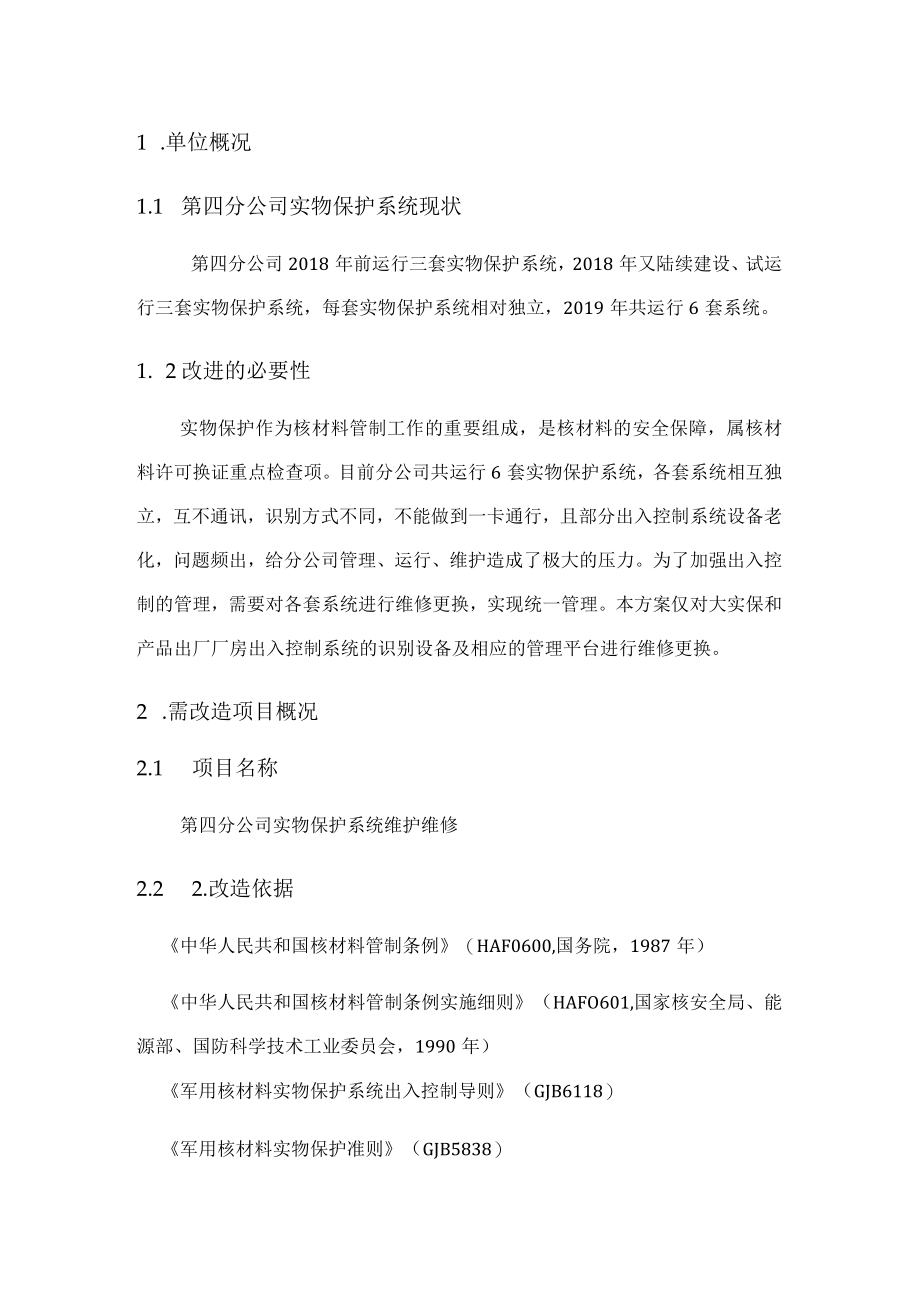

1、第四分公司实物保护系统维护维修方案批准:审核:编制:中核四O四有限公司第四分公司二。一九年六月1 .单位概况1.1 第四分公司实物保护系统现状第四分公司2018年前运行三套实物保护系统，2018年又陆续建设、试运行三套实物保护系统，每套实物保护系统相对独立，2019年共运行6套系统。1. 2改进的必要性实物保护作为核材料管制工作的重要组成，是核材料的安全保障，属核材料许可换证重点检查项。目前分公司共运行6套实物保护系统，各套系统相互独立，互不通讯，识别方式不同，不能做到一卡通行，且部分出入控制系统设备老化，问题频出，给分公司管理、运行、维护造成了极大的压力。为了加强出入控制的管理，需要对各套系
2、统进行维修更换，实现统一管理。本方案仅对大实保和产品出厂厂房出入控制系统的识别设备及相应的管理平台进行维修更换。2 .需改造项目概况2.1 项目名称第四分公司实物保护系统维护维修2.2 2.改造依据中华人民共和国核材料管制条例（HAF0600,国务院，1987年）中华人民共和国核材料管制条例实施细则（HAFO601,国家核安全局、能源部、国防科学技术工业委员会，1990年）军用核材料实物保护系统出入控制导则（GJB6118）军用核材料实物保护准则（GJB5838）核材料实物保护导则（EJ/T1054-1997）核设施实物保护（HAD501/02,国家核安全局，2018年）核设施出入口控制（HA

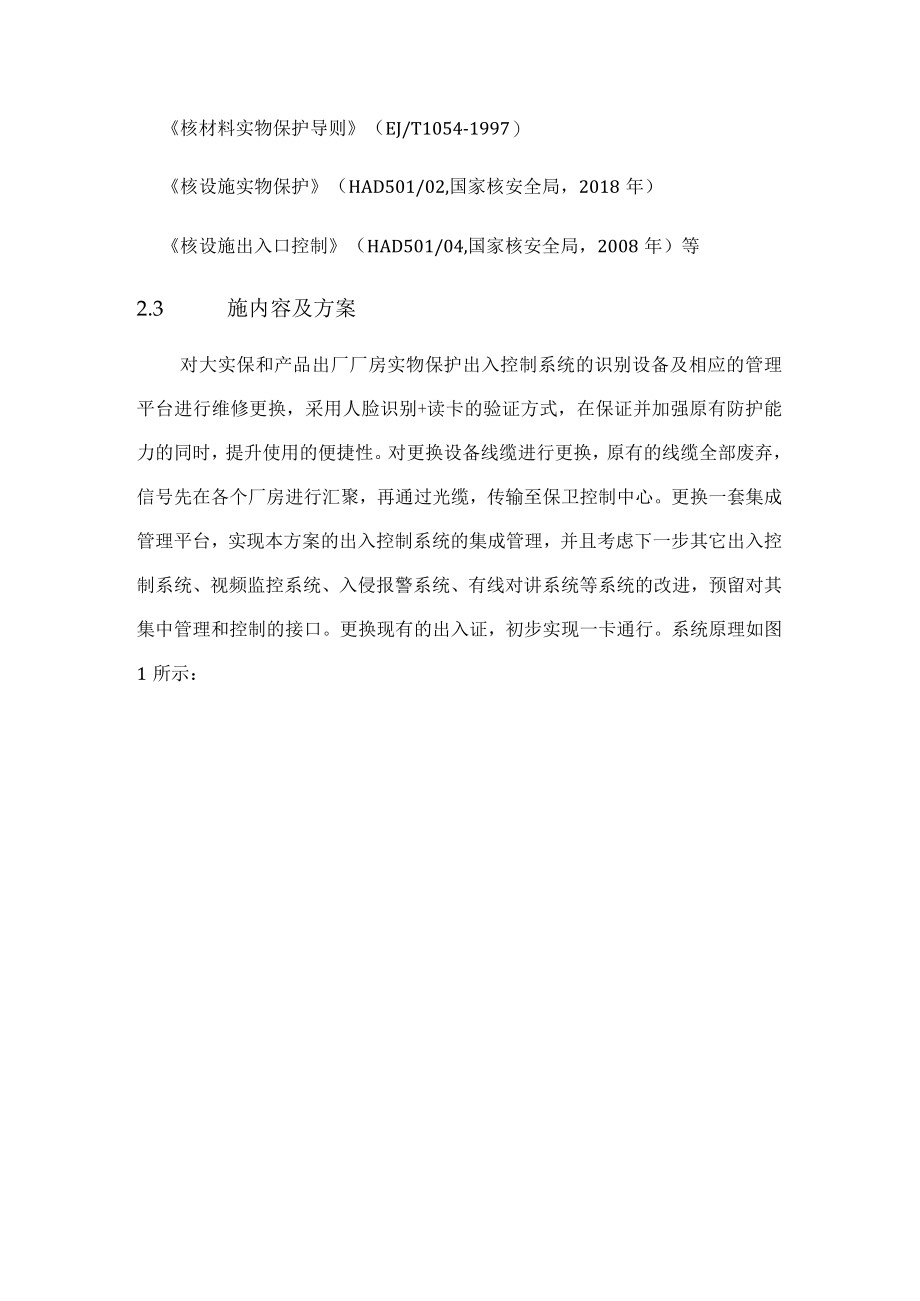

3、D501/04,国家核安全局，2008年）等2.3 施内容及方案对大实保和产品出厂厂房实物保护出入控制系统的识别设备及相应的管理平台进行维修更换，采用人脸识别+读卡的验证方式，在保证并加强原有防护能力的同时，提升使用的便捷性。对更换设备线缆进行更换，原有的线缆全部废弃，信号先在各个厂房进行汇聚，再通过光缆，传输至保卫控制中心。更换一套集成管理平台，实现本方案的出入控制系统的集成管理，并且考虑下一步其它出入控制系统、视频监控系统、入侵报警系统、有线对讲系统等系统的改进，预留对其集中管理和控制的接口。更换现有的出入证，初步实现一卡通行。系统原理如图1所示：磁力畏图1出入控制系统原理图本方案改造点位
4、如下表2所示：表2改进的各点位序号设施名称地点门的数量进门方式及数量出门方式及数量设备统计前端设备信号汇聚地点备注1调度中心一楼走廊1带键盘读卡器1个带键盘读卡器1个8键信号汇聚至调度中心2楼设备间2一楼正门1带键盘读卡器1个带键盘读卡器1个3二楼左走廊1带键盘读卡器1个带键盘读卡器1个4二楼右走廊1带键盘读卡器1个带键盘读卡器1个5办公楼一楼正门2带键盘读卡器2个开门按钮2个4键2按钮二楼右手走廊（生产运行部）取消6电动车棚1带键盘读卡器1个带键盘读卡器1个7控制区人员主出入口6人脸识别6个人脸识别6个2键12人脸信号汇聚至1号哨后面房间内8车辆主出入口1带键盘读卡器1个带键盘读卡器1个9保
5、护区主车辆通道2带键盘读卡器2个带键盘读卡器2个4键12人脸1按信号汇聚至保护10出入口人员通道3套双通道旋转栅门，1个应急门人脸识别6套人脸识别6套钮区值班室应急门由保护区值班人员控制11大4#大厅出入口1带键盘读卡器1个带键盘读卡器1个10键信号在大4#大厅长廊实保设备箱处汇聚12产品出厂厂房与大4#出入口1带键盘读卡器1个带键盘读卡器1个13产品出厂厂房三个门3带键盘读卡器3个带键盘读卡器3个14大3#地下一层入口带键盘读卡器1个带键盘读卡器1个2键盘信号汇聚在大3#地下一层长廊1518#人员主出入口1个单通道旋转栅门，1个应急门人脸识别1个人脸识别1个2人脸1按钮信号传输至保卫控制中心
6、18-2改造，待定。应急门由保护控制中心值班人员控制16D3-1.人员主出入口1个双旋转栅门，2个应急门人脸识别2个人脸识别2个4键4人脸2按钮信号汇聚至D/3-1值班室应急门由保护控制中心值班人员控制17东三门1带键盘读卡器1个带键盘读卡器1个18西三门1带键盘读卡器1个带键盘读卡器1个19D/41保卫控制中心出入口2套安全门人脸识别2个人脸识别2个2个6人脸20大厅人脸识别1个人脸识别1个3 .改造进度安排T（项目审批通过之日）T+1月:电子采购平台邀请及组织竞争性谈判T+2月:拟定合同及NC平台审查T+3月:签订合同及相关审查备案T+45月:实施项目施工T+6月:系统试运行，厂家准备相关
7、资料T+7月：组织验收与财务结算4 .投资估算和资金来源4.1 投资估算本项目总投资940000元，投资估算见表附件2o4.2.资金来源建设项目资金来源：第四分公司二。一九年度JYK经营目标及全面预算方案。实施计划表单位：（公章）序号项目名称建设周期计划费用（元）主要建设内容交工验收时间竣工验收时间招标情况备注1第四分公司实物保护出入控制系统维修方案3个月940000对大实保和产品出厂厂房出入控制系统的识别设备及相应的管理平台进行维修更换2019.10.302019.11.30/投资概算表设备数量统计表序号产品型号/参数单位数量备注1带键盘读卡器NA-CR200-P；卡片技术：国密CPU（内置
8、PSAM卡）；密码键盘：12键、6位密码;读卡距离30mm50mm;通讯接口Wiegand34;工作电流80mA（12V）；工作电压DC916V；工作电压DC916V;感应时间0.2S；抗静电干扰15KV；环境温度T（TC+55；相对湿度10%90%（无凝结）；防护等级IP53台342门禁主控制器NA-AC2101；支持30万用户，50万事件记录，单控制器支持管理72个门；最多联网1,024个主机（扩展到73728个门）板载TCP/IP与AES128位双向加密传输技术，加强了数据传输速度和可靠性。支持4门（输入/输出），每道门配有2个输入和1个输出额外配有4个辅助输入和2个辅助输出2个RS-4
9、85总线（OSDP和G-总线）支持OSDP、Wiegand读卡器一个板载扩展槽和一个扩展接口（OSDP协议）可选提供1.ED检修照明棒支持48小时蓄电池不间断电源功能特性：一个主控制器内支持多门互锁，支持开门延时，防潜返等功能；安全模式:正常和安全台83分控制器NA-ACIIOi5双向两门或单向四门控制器，继电器5A,Form-C:4个；干接点输入：8；读卡器（Wiegand格式）：4；扩展端口：1；连接方式：RS485总线；台314开门按钮尺寸：86*86MM,电气性能：3A12VDC,接口输出:N0/C0M接点。个25人脸识别终端人脸识别认证终端，支持人脸+国密CPU卡+密码三重认证方式。
10、处理器：CPU：8核2.5GHzGPU：900Mhz以上：设备本地用户容量：最大可支持100000人；识别记录：可在设备本地保存60万条；内存及存储：内存3GBDDR3RAM；存储32GB；摄像头：双摄像头，可见光设备摄像头+近红外摄像头生物防伪；识别距离：1.5米;角度调节：调节范围不小于9065。（纵向），-3535。（横向）；网络接口：101001000BASE-TRJ-45；输入接口：MicroUSB2.0、RS232；1路韦根输入和1路输出，继电器输出；设备防拆：设备支持防拆报警功能；电源：12VDC3A,支持POE+台366电源DC12V终端设备供电个87普通读卡器NA-CR120
11、；卡片技术:国密CPU（内置PSAM卡）；读卡距离30mm50mm；通讯接口Wiegand34；工作电流80mA（12V）；工作电压DC916V；工作电压DC916V；感应时间0.2S;抗静电干扰15KV；环境温度-10+55；相对湿度10%90%（无凝结）；防护等级IP53.台368金属密码键盘12键金属键盘 优质不锈钢拉丝面板 防尘、防水、防暴、防震、防钻、防撬 功耗：1W（动态），200mW（静态） PS/2、Rs232、USB（仿真键盘口） 4义4键盘设计（10数字键、2个功能键） 键盘寿命：3,000,000次每键 按键压力：2.5-3.5N（牛顿） 按键行程：0.45mm 防护级别
12、：IP65静态/IP54动态个249电磁锁承受拉力：280KG,尺寸：250*48.5*27MM,工作电流：12V/380MA,输入电压：12V/24V套2110接入交换机24口101001000MBase-T以太网口，4千兆光口，包转发率：51Mpps126Mpps,交换容量：336Gbps3.36Tbps台1011光模块1000兆单模光模块对912汇聚交换机24口三层交换机，24X101001000MBase-T,4X100/IOOOMBase-Xsfp,4GigSFP,2QSFP+,交换容量：598Gbps5.98Tbps,包转发率：222Mpps,MAC特性64K,V1.AN：支持4K
