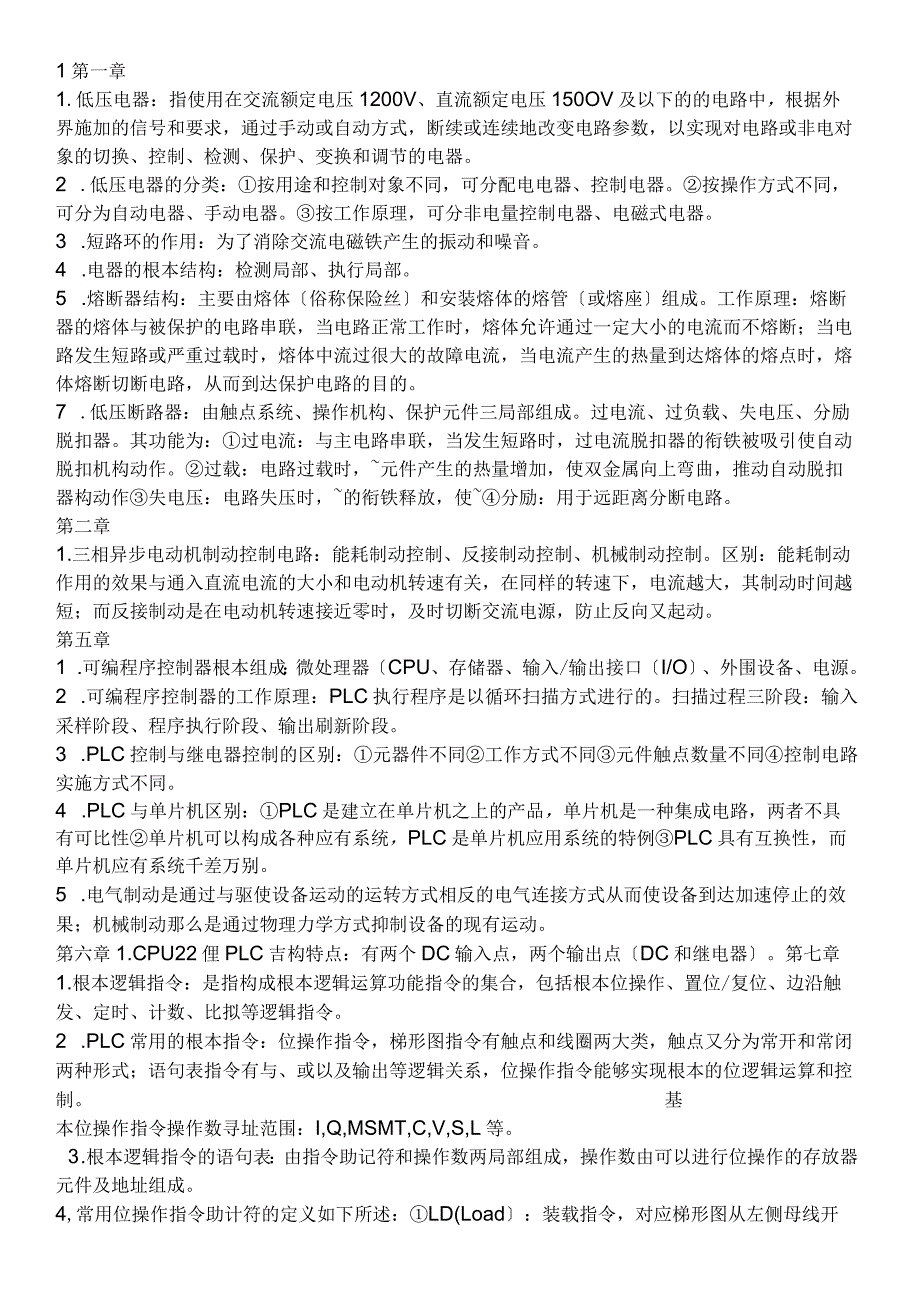

1、1第一章1.低压电器：指使用在交流额定电压1200V、直流额定电压150OV及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。2 .低压电器的分类：按用途和控制对象不同，可分配电电器、控制电器。按操作方式不同，可分为自动电器、手动电器。按工作原理，可分非电量控制电器、电磁式电器。3 .短路环的作用：为了消除交流电磁铁产生的振动和噪音。4 .电器的根本结构：检测局部、执行局部。5 .熔断器结构：主要由熔体俗称保险丝和安装熔体的熔管或熔座组成。工作原理：熔断器的熔体与被保护的电路串联，当电路正
2、常工作时，熔体允许通过一定大小的电流而不熔断；当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量到达熔体的熔点时，熔体熔断切断电路，从而到达保护电路的目的。7 .低压断路器：由触点系统、操作机构、保护元件三局部组成。过电流、过负载、失电压、分励脱扣器。其功能为：过电流：与主电路串联，当发生短路时，过电流脱扣器的衔铁被吸引使自动脱扣机构动作。过载：电路过载时，元件产生的热量增加，使双金属向上弯曲，推动自动脱扣器构动作失电压：电路失压时，的衔铁释放，使分励：用于远距离分断电路。第二章1.三相异步电动机制动控制电路：能耗制动控制、反接制动控制、机械制动控制。区别：能耗制动作用的效
3、果与通入直流电流的大小和电动机转速有关，在同样的转速下，电流越大，其制动时间越短；而反接制动是在电动机转速接近零时，及时切断交流电源，防止反向又起动。第五章1 .可编程序控制器根本组成：微处理器CPU、存储器、输入/输出接口I/O、外围设备、电源。2 .可编程序控制器的工作原理：PLC执行程序是以循环扫描方式进行的。扫描过程三阶段：输入采样阶段、程序执行阶段、输出刷新阶段。3 .PLC控制与继电器控制的区别：元器件不同工作方式不同元件触点数量不同控制电路实施方式不同。4 .PLC与单片机区别：PLC是建立在单片机之上的产品，单片机是一种集成电路，两者不具有可比性单片机可以构成各种应有系统，PL

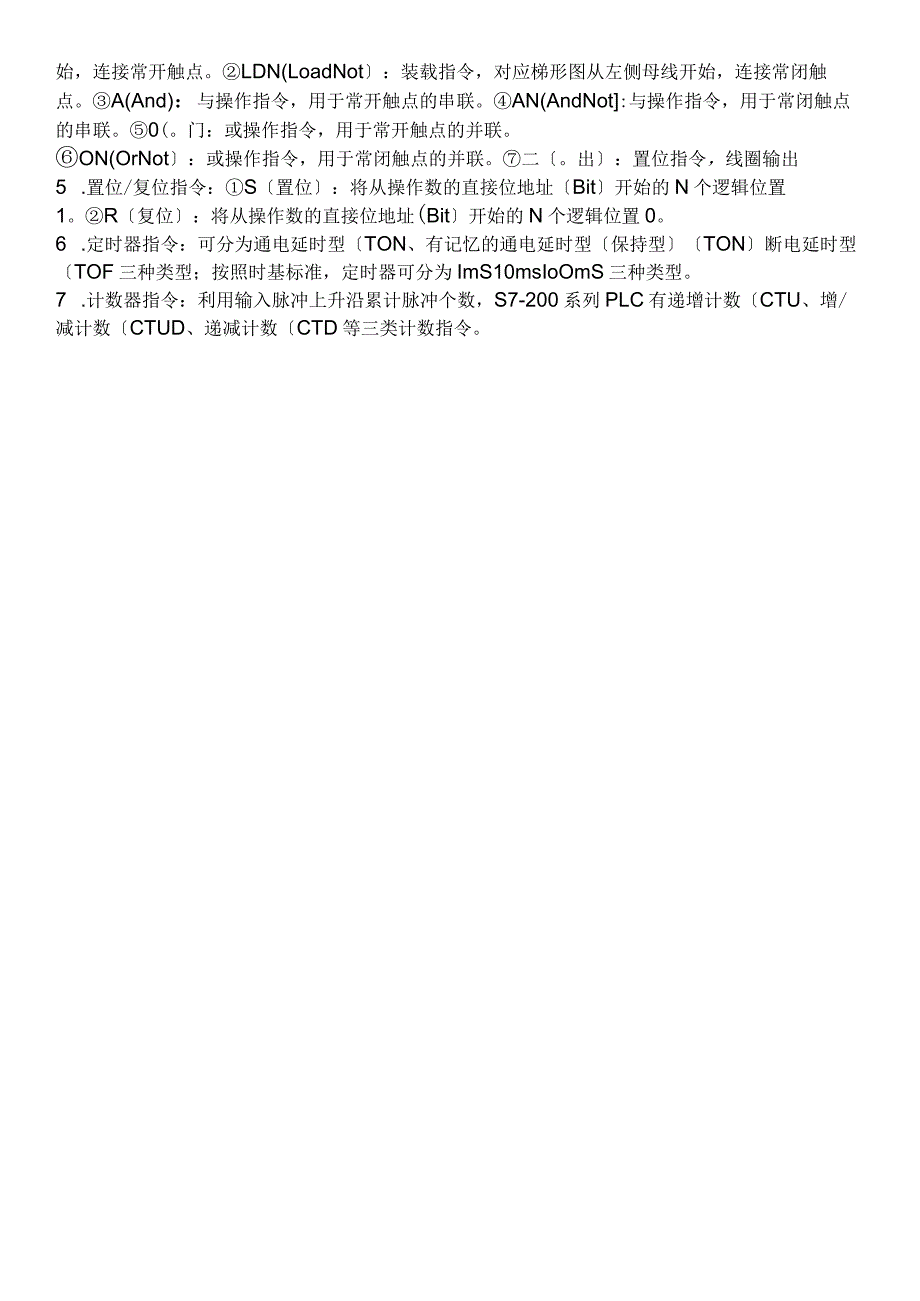

4、C是单片机应用系统的特例PLC具有互换性，而单片机应有系统千差万别。5 .电气制动是通过与驱使设备运动的运转方式相反的电气连接方式从而使设备到达加速停止的效果；机械制动那么是通过物理力学方式抑制设备的现有运动。第六章1.CPU22俚PLC吉构特点：有两个DC输入点，两个输出点DC和继电器。第七章1.根本逻辑指令：是指构成根本逻辑运算功能指令的集合，包括根本位操作、置位/复位、边沿触发、定时、计数、比拟等逻辑指令。2 .PLC常用的根本指令：位操作指令，梯形图指令有触点和线圈两大类，触点又分为常开和常闭两种形式；语句表指令有与、或以及输出等逻辑关系，位操作指令能够实现根本的位逻辑运算和控制。基本
5、位操作指令操作数寻址范围：I,Q,MSMT,C,V,S,L等。3 .根本逻辑指令的语句表：由指令助记符和操作数两局部组成，操作数由可以进行位操作的存放器元件及地址组成。4,常用位操作指令助计符的定义如下所述：LD(Load：装载指令，对应梯形图从左侧母线开始，连接常开触点。LDN(LoadNot：装载指令，对应梯形图从左侧母线开始，连接常闭触点。A(And)：与操作指令，用于常开触点的串联。AN(AndNot:与操作指令，用于常闭触点的串联。0(。门：或操作指令，用于常开触点的并联。ON(OrNot：或操作指令，用于常闭触点的并联。二。出：置位指令，线圈输出5 .置位/复位指令：S置位：将从操作数的直接位地址Bit开始的N个逻辑位置1。R复位：将从操作数的直接位地址(Bit开始的N个逻辑位置0。6 .定时器指令：可分为通电延时型TON、有记忆的通电延时型保持型TON断电延时型TOF三种类型；按照时基标准，定时器可分为ImS10msIoOmS三种类型。7 .计数器指令：利用输入脉冲上升沿累计脉冲个数，S7-200系列PLC有递增计数CTU、增/减计数CTUD、递减计数CTD等三类计数指令。aiWHEh期电it一命ata双速电动机定于绕组接线图主轴电动机控制电路IHSCSESE-
