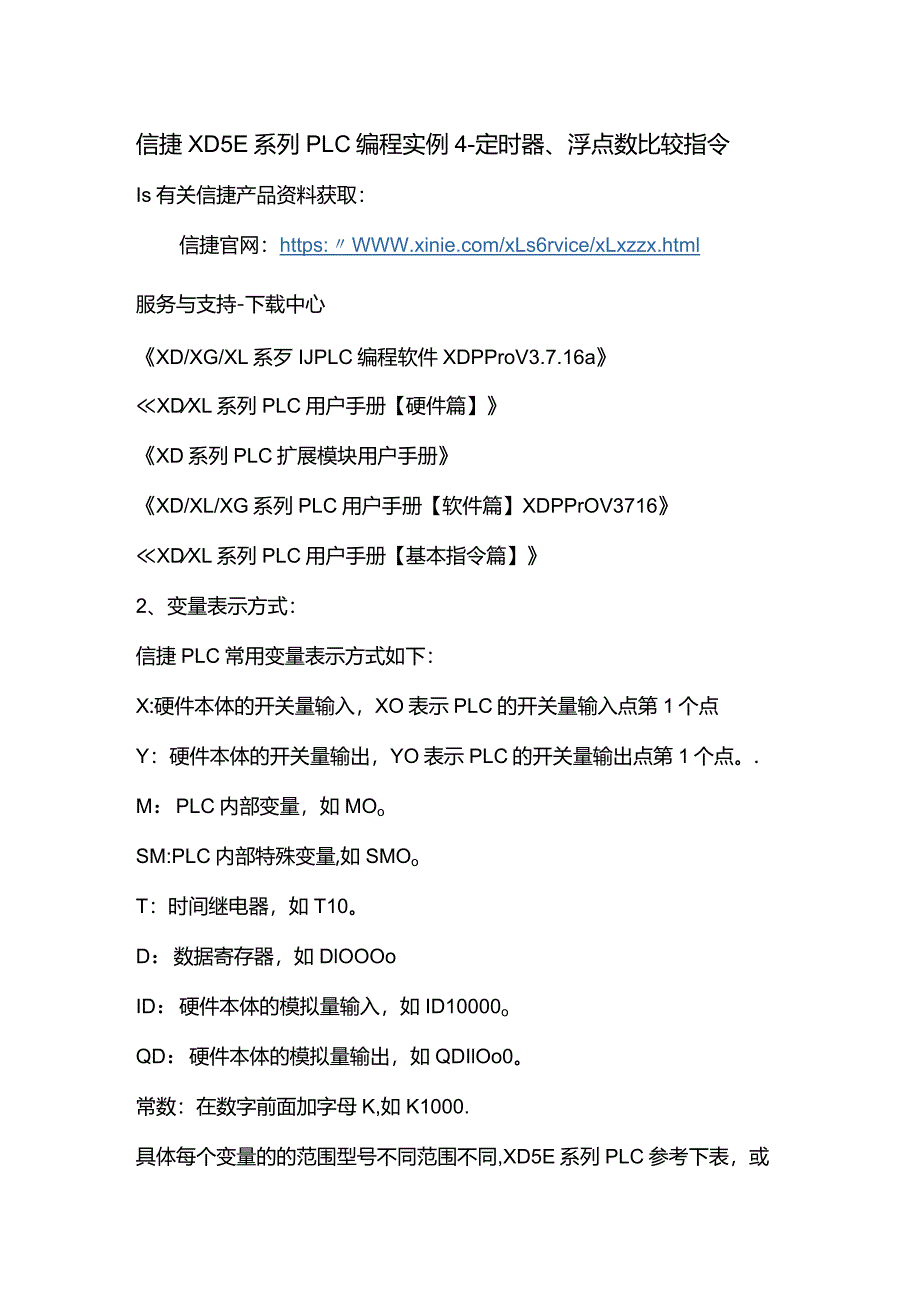

1、信捷XD5E系列PLC编程实例4-定时器、浮点数比较指令Is有关信捷产品资料获取：信捷官网：https:WWW服务与支持-下载中心XD/XG/XL系歹IJPLC编程软件XDPProV3.7.16aXDXL系列PLC用户手册【硬件篇】XD系列PLC扩展模块用户手册XD/XL/XG系列PLC用户手册【软件篇】XDPPrOV3716XDXL系列PLC用户手册【基本指令篇】2、变量表示方式：信捷PLC常用变量表示方式如下：X:硬件本体的开关量输入，XO表示PLC的开关量输入点第1个点Y：硬件本体的开关量输出，YO表示PLC的开关量输出点第1个点。.M：PLC内部变量，如MOoSM:PLC内部特殊变量,

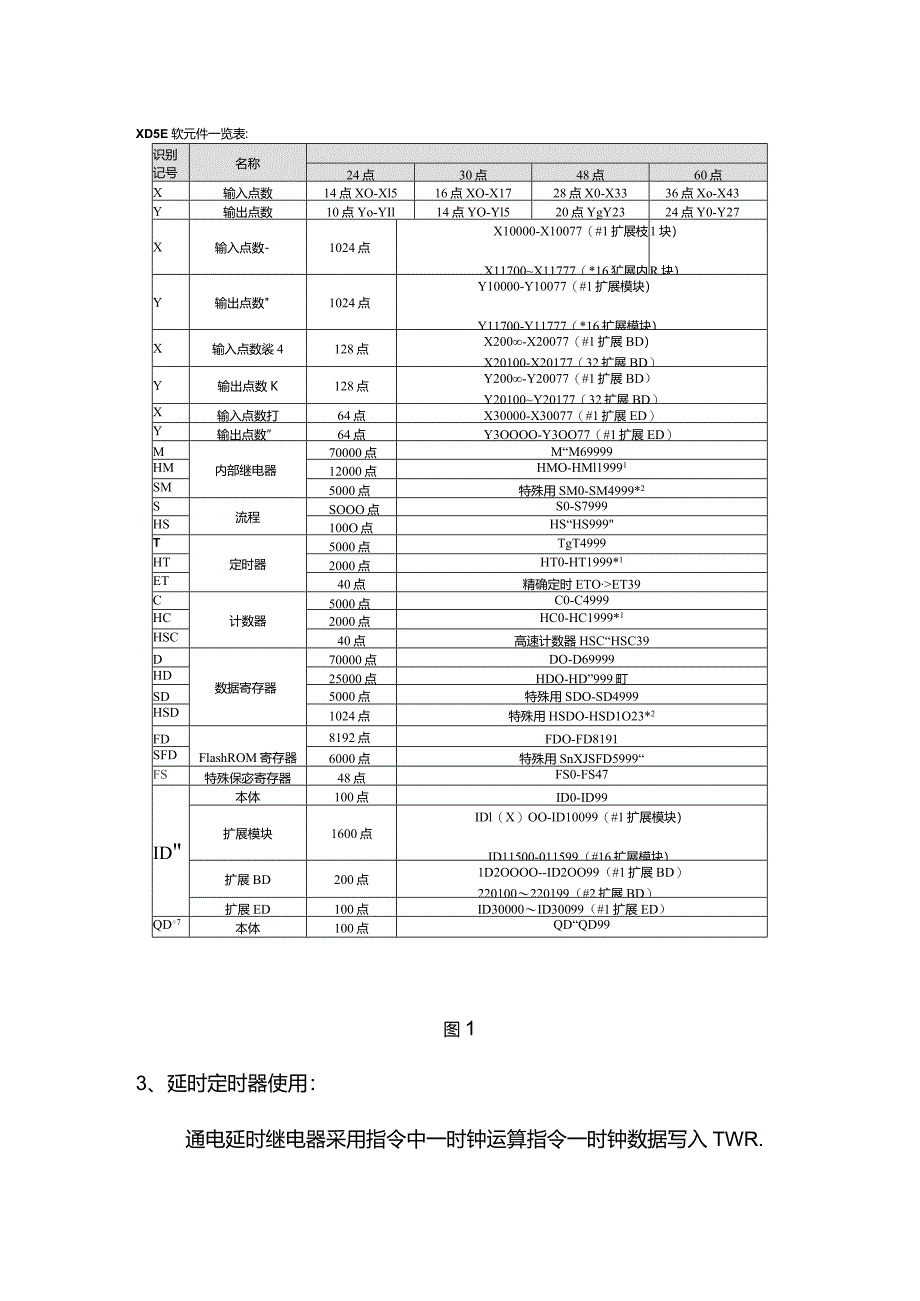

2、如SMOoT：时间继电器，如T10。D：数据寄存器，如DlOOOoID：硬件本体的模拟量输入，如ID10000oQD：硬件本体的模拟量输出，如QDIlOo0。常数：在数字前面加字母K,如K1000.具体每个变量的的范围型号不同范围不同,XD5E系列PLC参考下表，或基本指令手册。XD5E软元件一览表:识别记号名称24点30点48点60点X输入点数14点XO-Xl516点XO-X1728点X0-X3336点Xo-X43Y输出点数10点Yo-YIl14点YO-Yl520点YgY2324点Y0-Y27X输入点数-1024点X10000-X10077（#1扩展枝X11700X11777（*16犷展内1
3、块）R块）Y输出点数1024点Y10000-Y10077（#1扩展模块）Y11700-Y11777（*16扩展模块）X输入点数裟4128点X200-X20077（#1扩展BD）X20100-X20177（32扩展BD）Y输出点数K128点Y200-Y20077（#1扩展BD）Y20100Y20177（32扩展BD）X输入点数打64点X30000-X30077（#1扩展ED）Y输出点数”64点Y3OOOO-Y3OO77（#1扩展ED）M内部继电器70000点M“M69999HM12000点HMO-HMl19991SM5000点特殊用SM0-SM4999*2S流程SOOO点S0-S7999HS10
4、0O点HS“HS999T定时器5000点TgT4999HT2000点HT0-HT1999*1ET40点精确定时ETOET39C计数器5000点C0-C4999HC2000点HC0-HC1999*1HSC40点高速计数器HSC“HSC39D数据寄存器70000点DO-D69999HD25000点HDO-HD”999町SD5000点特殊用SDO-SD4999HSD1024点特殊用HSDO-HSD1O23*2FDFlashROM寄存器8192点FDO-FD8191SFD6000点特殊用SnXJSFD5999“FS特殊保宓寄存器48点FS0-FS47id本体100点ID0-ID99扩展模块1600点I
5、Dl（X）OO-ID10099（#1扩展模块）ID11500-011599（#16扩展模块）扩展BD200点1D2OOOO-ID2OO99（#1扩展BD）220100220199（#2扩展BD）扩展ED100点ID30000ID30099（#1扩展ED）QD7本体100点QD“QD99图13、延时定时器使用：通电延时继电器采用指令中一时钟运算指令一时钟数据写入TWR.程序如图1,定时器名称T12,定时器时基:100ms,延时时间:150IOOmsoKIg IBt 100ms图14、浮点数比较程序：此处以氧气浓度报警器为例，PLC采集到的氧气浓度值（浮点数）D2096,当氧气浓度值小于19.5%或大于23.5%,输出报警到M155.图2信捷PLC的比较指令很有意思,它把比较结果放入指定地址开始的存储区里。在这里采用的指令中-浮点数运算指令-浮点数区间比较EZCP当待比较数D2096下限K19.5时,M200为ON；当K19.5D2096K23.5时，M201为ON;当D2096上限K23.5时,M202为ON.因此,当氧气浓度值D2096小于19.5%小大于23.5%时,M201为OFF,M155为ON输出报警.
