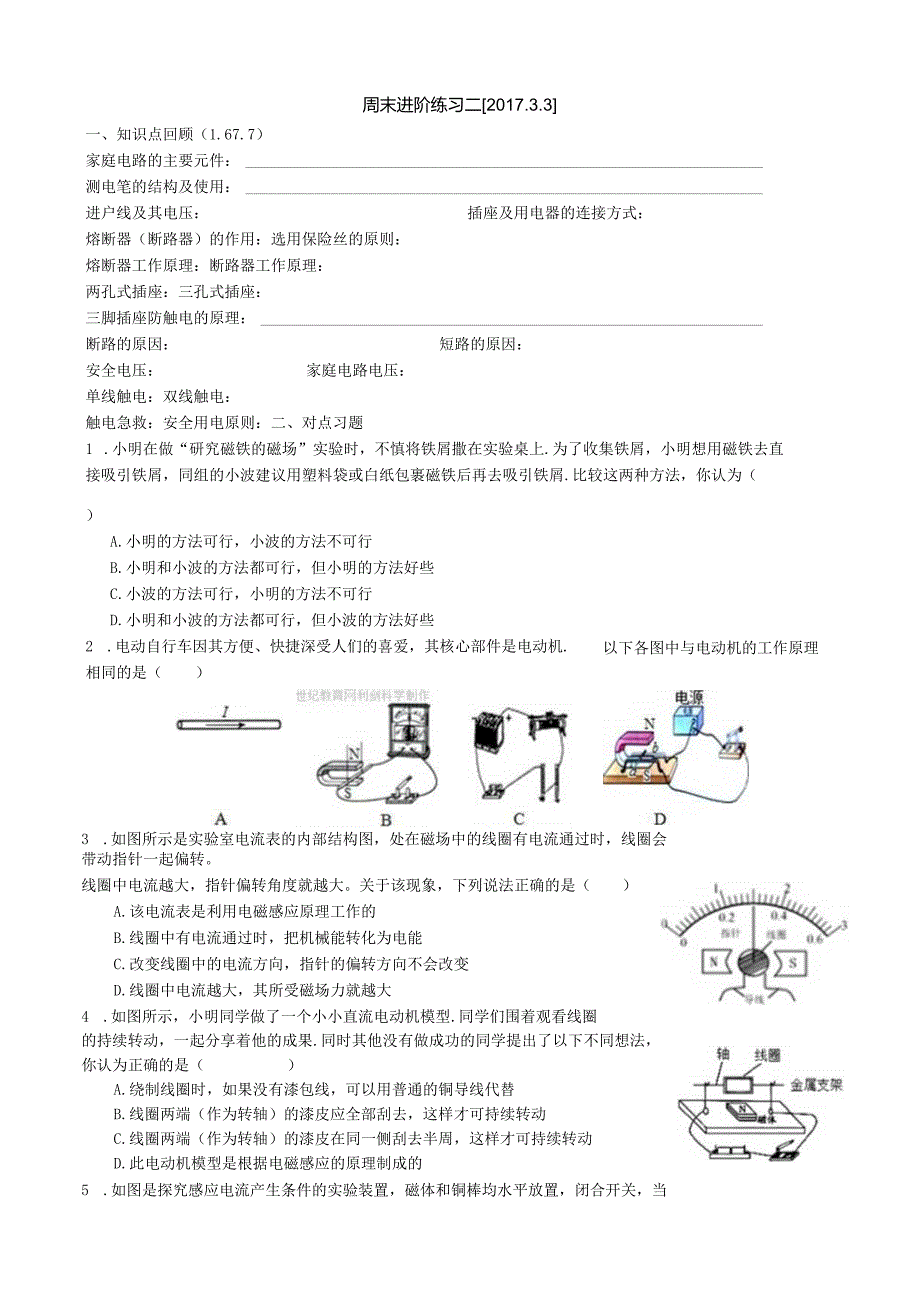

1、周末进阶练习二2017.3.3一、知识点回顾（1.67.7）家庭电路的主要元件：测电笔的结构及使用：进户线及其电压：插座及用电器的连接方式：熔断器（断路器）的作用：选用保险丝的原则：熔断器工作原理：断路器工作原理：两孔式插座：三孔式插座：三脚插座防触电的原理：断路的原因：短路的原因：安全电压：家庭电路电压：单线触电：双线触电：触电急救：安全用电原则：二、对点习题1 .小明在做“研究磁铁的磁场”实验时，不慎将铁屑撒在实验桌上.为了收集铁屑，小明想用磁铁去直接吸引铁屑，同组的小波建议用塑料袋或白纸包裹磁铁后再去吸引铁屑.比较这两种方法，你认为（）A.小明的方法可行，小波的方法不可行B.小明和小波的
2、方法都可行，但小明的方法好些C.小波的方法可行，小明的方法不可行D.小明和小波的方法都可行，但小波的方法好些以下各图中与电动机的工作原理2 .电动自行车因其方便、快捷深受人们的喜爱，其核心部件是电动机.相同的是（）3 .如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是（）A.该电流表是利用电磁感应原理工作的B.线圈中有电流通过时，把机械能转化为电能C.改变线圈中的电流方向，指针的偏转方向不会改变D.线圈中电流越大，其所受磁场力就越大4 .如图所示，小明同学做了一个小小直流电动机模型.同学们

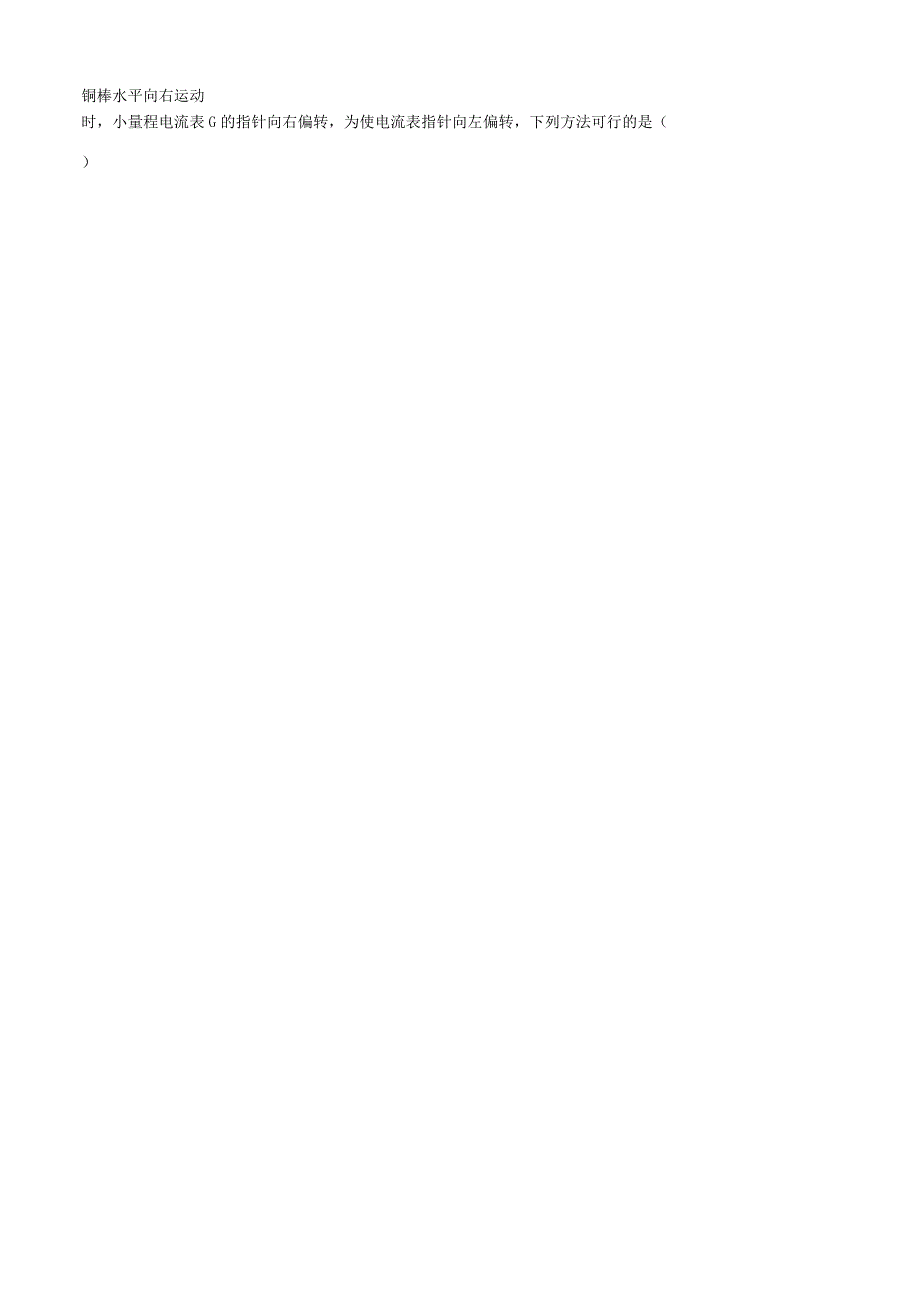

3、围着观看线圈的持续转动，一起分享着他的成果.同时其他没有做成功的同学提出了以下不同想法，你认为正确的是（）A.绕制线圈时，如果没有漆包线，可以用普通的铜导线代替B.线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动C.线圈两端（作为转轴）的漆皮在同一侧刮去半周，这样才可持续转动D.此电动机模型是根据电磁感应的原理制成的5 .如图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（）A.使铜棒竖直向下运动B.使铜棒竖直向上运动C.将磁体的N、S极对调，仍使铜棒水平向右运动D.保持铜棒静

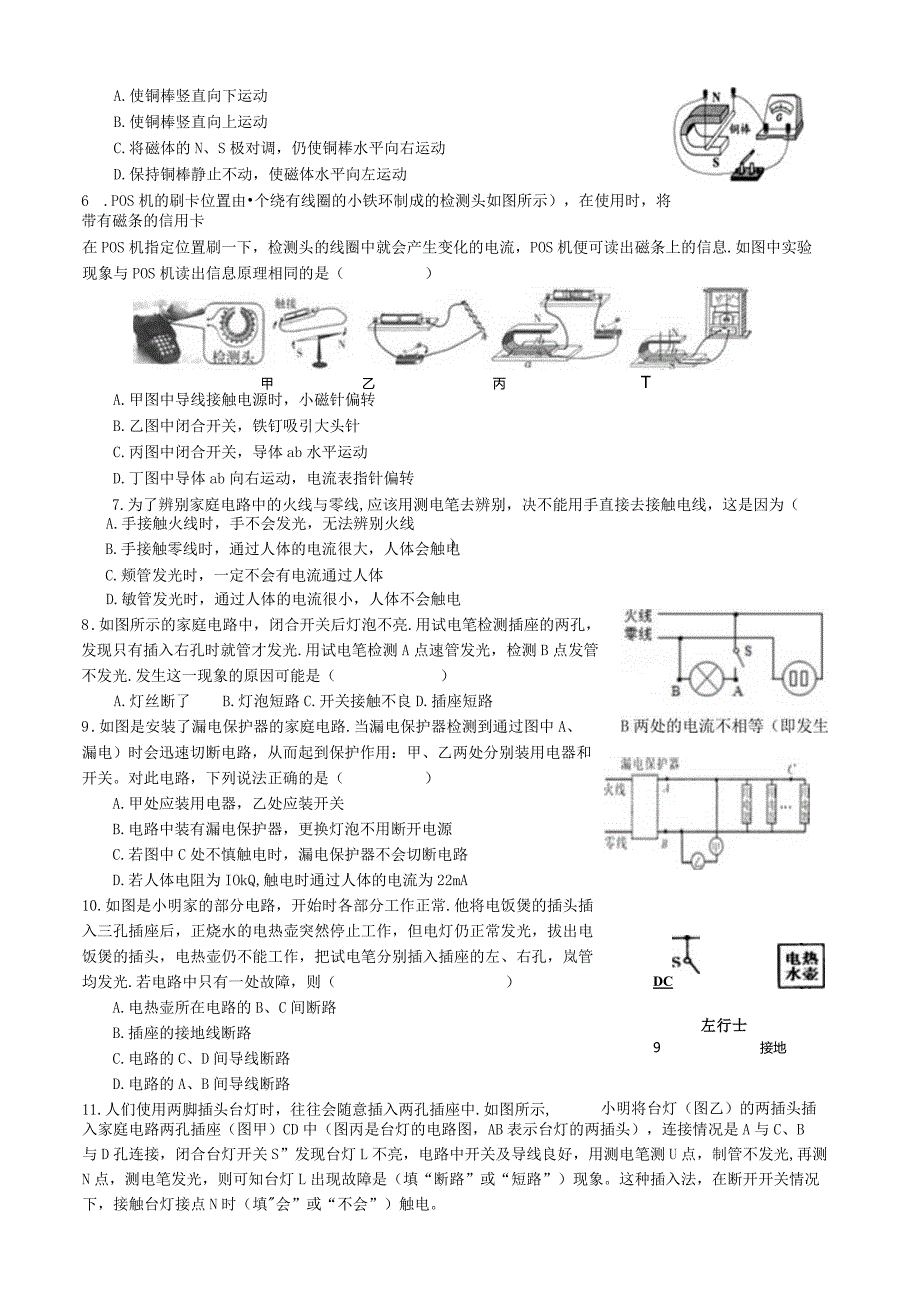

4、止不动，使磁体水平向左运动6 .POS机的刷卡位置由个绕有线圈的小铁环制成的检测头如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息.如图中实验现象与POS机读出信息原理相同的是（）甲乙丙TA.甲图中导线接触电源时，小磁针偏转B.乙图中闭合开关，铁钉吸引大头针C.丙图中闭合开关，导体ab水平运动D.丁图中导体ab向右运动，电流表指针偏转7.为了辨别家庭电路中的火线与零线,应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（）A.手接触火线时，手不会发光，无法辨别火线B.手接触零线时，通过人体的电流很大，人体会触电
5、C.颊管发光时，一定不会有电流通过人体D.敏管发光时，通过人体的电流很小，人体不会触电8 .如图所示的家庭电路中，闭合开关后灯泡不亮.用试电笔检测插座的两孔，发现只有插入右孔时就管才发光.用试电笔检测A点速管发光，检测B点发管不发光.发生这一现象的原因可能是（）A.灯丝断了B.灯泡短路C.开关接触不良D.插座短路9 .如图是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A、漏电）时会迅速切断电路，从而起到保护作用：甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（）A.甲处应装用电器，乙处应装开关B.电路中装有漏电保护器，更换灯泡不用断开电源C.若图中C处不慎触电时，漏电保护器
6、不会切断电路D.若人体电阻为IOkQ,触电时通过人体的电流为22mA10.如图是小明家的部分电路，开始时各部分工作正常.他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，岚管均发光.若电路中只有一处故障，则（）A.电热壶所在电路的B、C间断路B.插座的接地线断路C.电路的C、D间导线断路D.电路的A、B间导线断路11.人们使用两脚插头台灯时，往往会随意插入两孔插座中.如图所示,DC左行士9接地小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连
7、接情况是A与C、B与D孔连接，闭合台灯开关S”发现台灯L不亮，电路中开关及导线良好，用测电笔测U点，制管不发光,再测N点，测电笔发光，则可知台灯L出现故障是（填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时（填会”或“不会”）触电。12 .指南针之所以能指南北是因为受到的作用。科考人员把一条形ISlZE磁铁带到地球某极地后，用细绳悬挂，其在水平位置平衡的情景如图所示，由此可知所在位置为地理（选填“南”或“北）极。YY-X13 .小明在探究通电直导线周围的磁场方向与电流方向的关系后，想进一步探究影响通电直导线周围磁场强弱的因素。经老师指导及查阅资料知，磁场的强弱可用物理
8、量“B”来表示（单位为“），其大小与直导线中的电流I、测试点到直导线的距离r有关。小明通过实验所测得的两组实验数据如下。表一：当测试点到直导线的距离r=0.02m时，磁场的强弱B与电流I的实验数据12.551020B/T2.5IO55XlO5IOXlO520105（1）分析表中的实验数据，你能得到什么结论?答：，表二：当直导线中的电流I=5A时，磁场的强弱B与距离r的实验数据r/m0.020.040.060.08B/T5X1052.51051.67X1051.25IO5（2）分析表二中的实验数据，你能得到什么结论?答：O（3）根据上述实验数据，当我们如果实验中小磁针偏转不明显，请提供,条改进的
9、建议:14 .如图为一种椭球体磁铁，该磁铁磁性最强的部位在哪里呢?小明认为在磁铁的两端。为了验证自己的猜想，他做了如下的实验：步骤1：将两个磁铁如甲图放置，手拿住上面的磁铁，将下面磁铁的两端分别接触上面磁铁的下端，下面磁铁均掉落。步骤2：将两个磁铁如图乙放置，手拿住上面的磁铁，下面的磁铁不会掉落。（1）根据小明的实验，可判断出小明的猜想是（选填“正确”或“错误”）的。（2）要确定该磁铁磁性最强的部位，你的实验方案是o15 .某同学受奥斯特实验的启发，产生了探究通电长直导线周围磁场的兴趣。探究过程如下:A.让竖直的通电长直导线垂直穿过一张硬纸板，以导线为中心在纸板上任意做直线。在直线上不同位置放
10、上能够自由转动的小磁针，发现小磁针静止时N极指向都与直线垂直；B,直线上任意关于导线对称两点处的小磁针N极指向相反；C.改变电流大小时，小磁针指向不变；D.通过查阅资料得知，通电长直导线外某点的磁场强弱与电流大小成正比，与这一点到直导线的距离成反比。（1）做实验时，纸板的俯视图如下，其中表示电流方向垂直纸面向外，小磁针涂黑部分为N极。请在右边探究过程纸板的俯视图上作出通电长直导线周围的磁感线分布图。（分布图要能够反映不同位置处磁场的强弱和方向）。（2）若要验证某点磁场强弱与其到通电长直导线距离成反比的结论，应控制不变。（3）同一通电长直导线周围，离通电导线距离为r和2r的两点。磁场强弱的比值为
11、。16 .巨磁电阻效应1988年阿尔贝费尔和彼得格林贝格尔发现，在铁、铭相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”.更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”.组成三层膜的两种金属中，有一种是铁、钻、锲这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”.进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时.用R。表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铝组成的复合膜R与Ro之比与膜层厚度d（三层膜厚度均相同）的关系如图所示。影响转换成电流的变化来读
12、取信息.（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是A.铜、银；B.铁、铜；C.铜、铝；D.铁、镇.（2）对铁、铭组成的复合膜，当膜层厚度是1.7nm时，这种复合膜电阻（选填“具有”或“不具有”）“巨磁电阻效应”.（3） “新型读出磁头”可将微弱的信息转化为电信息.（4）铁、铭组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R。（选填“大”或“小”）得多。（5）如图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域.将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是下图中的ARCD17 .投入使用才17
13、年的长沙浏阳河大桥由于严重损坏于今年年初被拆除重建。导致大桥损坏的一个重要原因是过往车辆严重超载。新桥建设现已开始，为了能抓拍超载车辆，小明及其物理兴趣小组成员决定为大桥管理者设计个“汽车超载记录器”来进行监控管理。如图甲为该超载记录器原理图。R为压敏电阻,当车辆驶入被监测路段时，其阻值随它受到的压力变化而变化，变化关系如图乙所示。当电压表示数达到或超过4V时,继电器的衔铁被吸下,工作电路中的照相机就开始工作,抓拍超载车辆。已知电源电压U=IOV,电压表量程为05V,线圈电阻Rd=5。，保护电阻RLIoQ,问：（取g=10Nkg）（1）若某车的质量为15t,静止时轮胎与路面接触的总面积为0.3
14、旅，则静止时该车对路面的压强为多少？（2）第（1）问中该车辆过桥时，电压表的示数是多少？（3）该记录器所能记录的过桥车辆的最大质量是多少？18 .如图所示电路中，火线与零线间接有一盏额定电压为220V电阻为484欧的灯泡，AB两点间有一只电阻RAB,魔术师闭合开关灯泡发光，之后他用手抓住火线裸露的线头B,令人惊讶的是他竟安然无恙！（切勿模仿）！请问：灯泡正常发光时，火线与零线之间的电压是伏特。通过灯丝的电流是安培。为了安全，加在人体的电压不能超过伏特若通过人体的电流最大不能超过3（hn,试估算人体的电阻O魔术师为了自己的安全，AB间的电阻IU阻值应该不小于多少欧姆？19 .阅读短文，回答问题：
15、漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器.其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中L为零，进户线中流入的电流L和流出的电流L相等，漏电保护器内部自动开关处于闭合状态.如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的L不为零，就会造成L和L不相等，当L和L的差异达到一定值，保护器内部自动开关就会立即断开.排除漏电故障后，重新合闸即可恢复供电.为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。甲乙丙(1)关于漏电保护器，下列说法正确的是A.当电路发生短路时，漏电保护器会自动切
