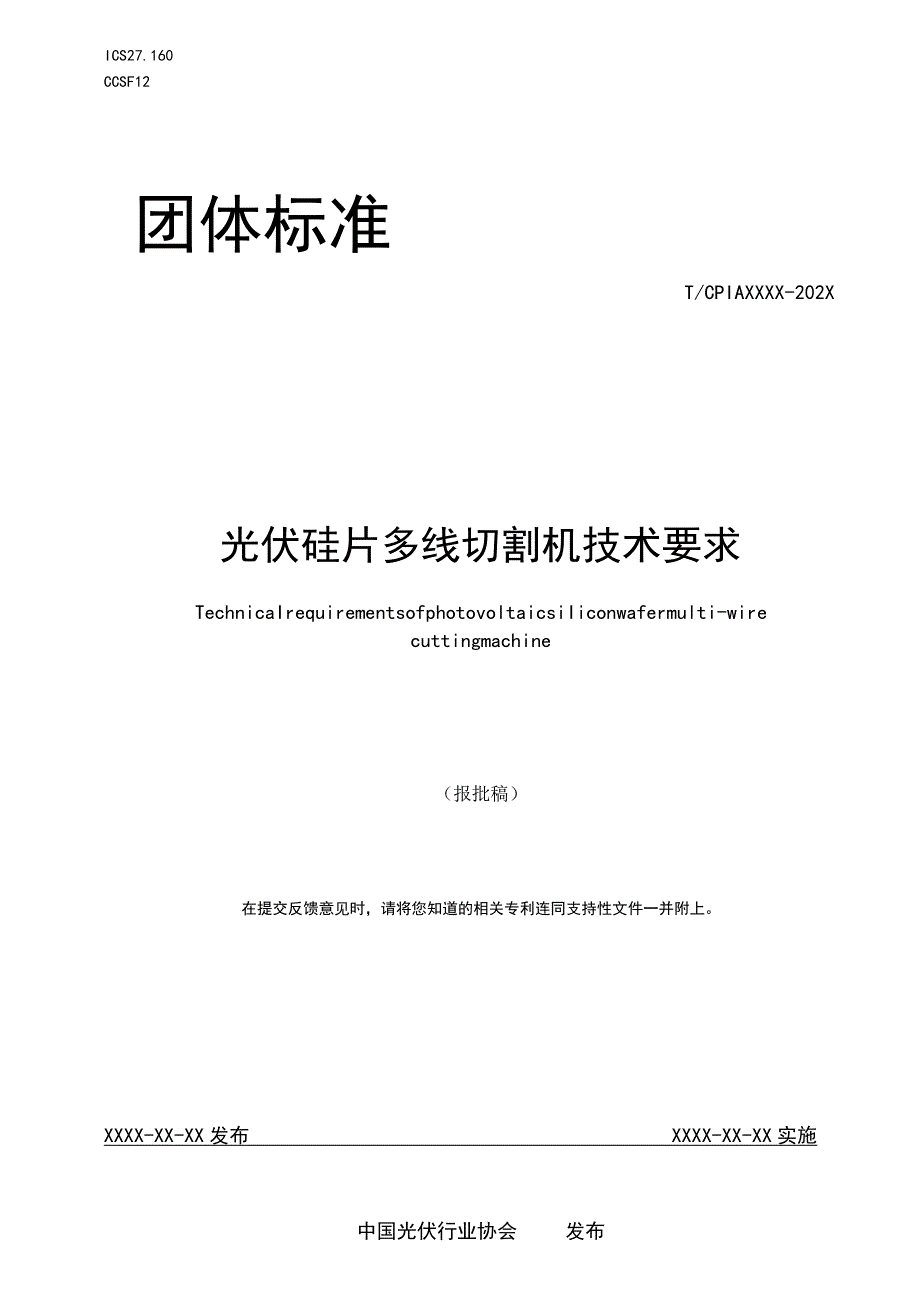

1、ICS27.160CCSF12团体标准T/CPIAXXXX-202X光伏硅片多线切割机技术要求TechnicaIrequirementsofphotovoltaicsiIiconwafermulti-wirecuttingmachine（报批稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX发布XXXX-XX-XX实施中国光伏行业协会发布光伏硅片多线切割机技术要求1范围本文件规定光伏硅片多线切割机的技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本文件适用于光伏硅片多线切割机的设计、生产和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构
2、成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标识GB5226.1机械电气安全机械电气设备第1部分：通用技术条件GB/T7344交流伺服动机通用技术条件GB/T13306标牌GB15760金属切割机床安全防护通用技术条件GB/T16439交流伺服系统通用技术条件GB/T17587.3滚珠丝杠副第3部分：验收条件和验收检验GB/T26071太阳能电池用硅单晶片GB/T29055太阳能电池用多晶硅片JB/T3997金属切削机床灰铸铁件技术条件JB/T14209.2滚珠直线导轨
3、副第2部分：精度检验JB/T14209.3滚珠直线导轨副第3部分：技术条件3术语和定义下列术语和定义适用于本文件。1主辐mainrolI由主体支撑件和附着在主体支撑件外圆柱面上的软质涂覆层组成的简状零件。线网wireweb以一定的张力缠绕在两根或多根轴线相互平行的主辑的线槽内形成的螺旋状电镀金刚石线。33前主车昆轴承箱frontmainrolIerbearingbox用于支撑主辑高速转动的壳体圆周方向固定、轴向方向上可以浮动的主轴。a4后主车昆轴承箱rearmainrolIerbearingbox用于支撑主较高速转动的壳体为完全固定的主轮轴承箱。as收放线系统coilinganduncoiIi

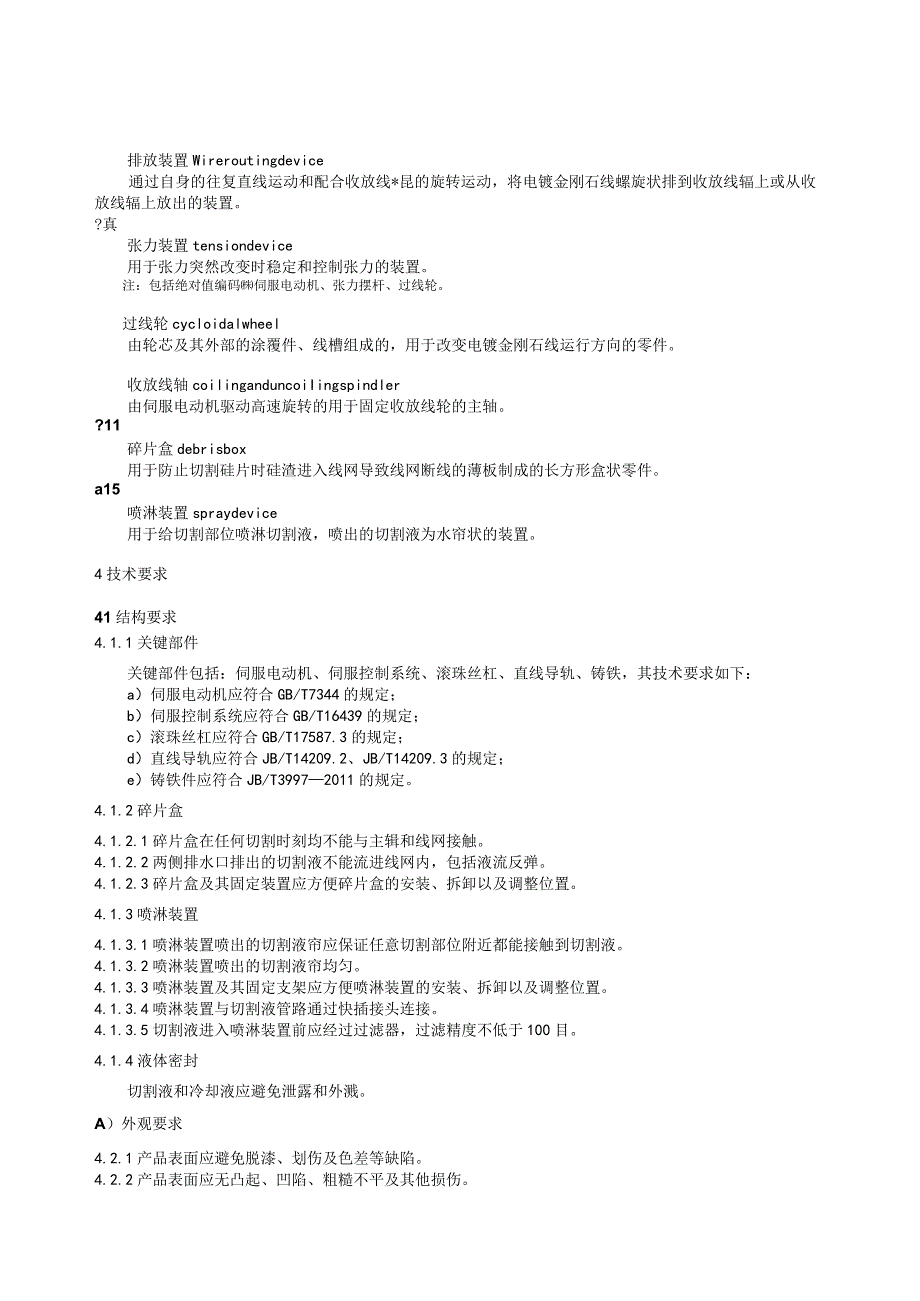

4、ngsystem由收放线轮、排线装置、张力装置、过线轮等组成的用于给线网持续输入一定速度、一定张力的电镀金刚石线的系统。1A收放线辐coilinganduncoiIingrolI随着收放线轴高速旋转的螺旋状存储电镀金刚石线的筒状零件。a7排放装置Wireroutingdevice通过自身的往复直线运动和配合收放线*昆的旋转运动，将电镀金刚石线螺旋状排到收放线辐上或从收放线辐上放出的装置。?真张力装置tensiondevice用于张力突然改变时稳定和控制张力的装置。注：包括绝对值编码伺服电动机、张力摆杆、过线轮。过线轮cycloidalwheel由轮芯及其外部的涂覆件、线槽组成的，用于改变电镀金
5、刚石线运行方向的零件。收放线轴coilinganduncoiIingspindler由伺服电动机驱动高速旋转的用于固定收放线轮的主轴。?11碎片盒debrisbox用于防止切割硅片时硅渣进入线网导致线网断线的薄板制成的长方形盒状零件。a15喷淋装置spraydevice用于给切割部位喷淋切割液，喷出的切割液为水帘状的装置。4技术要求41结构要求4.1.1关键部件关键部件包括：伺服电动机、伺服控制系统、滚珠丝杠、直线导轨、铸铁，其技术要求如下：a）伺服电动机应符合GB/T7344的规定；b）伺服控制系统应符合GB/T16439的规定；c）滚珠丝杠应符合GB/T17587.3的规定；d）直线导轨应
6、符合JB/T14209.2、JB/T14209.3的规定；e）铸铁件应符合JB/T39972011的规定。4.1.2碎片盒4.1.2.1碎片盒在任何切割时刻均不能与主辑和线网接触。4.1.2.2两侧排水口排出的切割液不能流进线网内，包括液流反弹。4.1.2.3碎片盒及其固定装置应方便碎片盒的安装、拆卸以及调整位置。4.1.3喷淋装置4.1.3.1喷淋装置喷出的切割液帘应保证任意切割部位附近都能接触到切割液。4.1.3.2喷淋装置喷出的切割液帘均匀。4.1.3.3喷淋装置及其固定支架应方便喷淋装置的安装、拆卸以及调整位置。4.1.3.4喷淋装置与切割液管路通过快插接头连接。4.1.3.5切割液进
7、入喷淋装置前应经过过滤器，过滤精度不低于100目。4.1.4液体密封切割液和冷却液应避免泄露和外溅。A）外观要求4.2.1产品表面应避免脱漆、划伤及色差等缺陷。4.2.2产品表面应无凸起、凹陷、粗糙不平及其他损伤。4.2.3产品零、部件外露结合面边缘应整齐、匀称,无明显的错位。44性能要求4. 3.1主辑轴承箱主轴锥面斜向圆跳动斜向圆跳动值应不大于3m。4. 3.2主辐安装后非涂覆部分的径向圆跳动径向圆跳动应不大于15ymo5. 3.3工件进给直线度精度进给直线度精确度应不大于5m/250mm6. 3.4收放线系统静态张力精确度线速度为零的状态下，电镀金刚石线张力实际值与设定值的偏差应在0.3
8、N范围内。4.3.5前主辑轴承箱和后主辐轴承箱轴线对中精确度前主辐轴承箱和后主辑轴承箱轴线对中值(m)应不大于0.15mm,对中角度的正切值(ta11)应不大于0.03mml,00mm,如图1。4.3.6收放线轴最远端径向圆跳动精确度径向圆跳动值应不大于0.02mmc4.3.7切割硅片尺寸及质量切割单晶硅片尺寸及质量应符合GB/T26071的规定。切割多晶硅片尺寸及质量应符合GB/T29055的规定。4A安全要求4.4.1机械电气安全机械电气安全应符合GB5226.1的要求。4.4.2防护装置安全防护装置应符合GB15760的要求。4.4.3报警装置光伏硅片多线切割机自动报警装置应符合GB/T
9、15760的规定。4.4.4噪声噪声应符合GB/T15760的规定。4. 4.5振动振动应符合GB/T15760的规定。5试验方法1试验环境除特殊要求外，试验应在如下环境下进行：a）室温：235；b）湿度：75%RH；c）海拔：2000moR9外观试验通过目测及感官对产品表面进行检测，并符合4.2相关要求。耳1性能试验5.3.1前主辅轴承箱和后主辐轴承箱主轴锥面斜向跳动试验前主辑轴承箱和后主辐轴承箱主轴锥面斜向跳动试验应按照如下要求进行：a）把前主辑轴承箱的轴端锥面擦干净；b）将装有千分表的磁力表座吸附在设备机架上，将千分表靠近前主辑轴承箱的轴端锥面，并使测头以一定的压力和锥面接触，千分表的测
10、量方向垂直于锥面的母线；c）转动前主瓶轴承箱至少-圈，读取最大读数和最小度数并计算差值。差值为前主辑轴承箱主轴锥面斜向跳动值；d）后主辑轴承箱主轴锥面斜向跳动测量步骤与前主辑轴承箱主轴锥面斜向跳动一致。5. 3.2主辐安装后的径向圆跳动试验主辑安装后的径向圆跳动试验应按照如下要求进行：a）将主辐锥面、前主辑轴承箱和后主辑轴承箱的锥面擦干净；b）将主耨安装到前主程轴承箱和后主辑轴承箱上并锁紧；c）将装有千分表的磁力表座吸附在设备机架上，分别将杠杆千分表靠近并使测头以一定压力压紧在主辑两端非涂覆部分，千分表的测量方向垂直于主辐；d）转动主辑至少一圈，分别读取两端最大读数和最小读数并计算差值，差值大
11、者为主耨安装后的径向圆跳动值。5. 3.3工件进给直线度精确度试验工件进给直线度精确度试验应按照如下要求进行：a）将有一定刚度且平整的支撑板横跨在两根主辐上；b）直角尺放置于支撑板上，竖直窄边所在平面与主辑轴线平行；c）表座吸附于进给装置下表面，千分表固定于表座上并使测头以一定的压力压在直角尺的竖直窄边靠近最上边的位置并记为零位，记录千分表读数。使进给装置缓慢向下行走25Omm记录此位置千分表读数；d）在直角尺下方塞入不同规格塞尺测量月一,并上下行走直至零位和250mm位置千分表读数相同；e）进给装置再重新从零位行走至25Omm位置，记录这个过程千分表的读数最大值和最小值并计算差值；f）再将直
12、左尺旋转90,按照上述步躲重新测量一次并记录进给装置的零位行走到250nun位置的千分表读数最大值和最小值并计算差值。两次测得差值的最大值为工件进给直线度精确度，如图2。标引序号说明：1主辐；2支撑板：3一一直角尺；4磁力表座；5千分表；6进给装置；7塞尺。图2工件进给直线度精确度试验5.3.4收放线系统静态张力精确度试验收放线系统静态张力精确度试验应按照如下要求进行：a）线速度为零的状态下设定一个张力值；b）当张力稳定后使用张力仪测量电镀金刚石线的实际张力值。设定张力值与实际张力值的差值为张力精度；c）改变设定张力值，重复测量张力精确度，静态张力精确度测量次数应不低于三次求平均值。注：张力仪
13、精确度不低于0IM5.3.5前主根轴承箱和后主辑轴承箱轴线对中精确度试验前主辑轴承箱和后主辑轴承箱轴线对中精确度试验按照如下要求进行：a）以Easylaser品牌XT450型号激光对中仪为例，测量前主辐轴承箱和后主短轴承箱的对中精度；b）确保操控仪、S探测器、M探测器电源稳定并分别开机，确认三者之间建立通讯且稳定；c）将带支撑杆的磁力表座分别固定于前主枢轴承箱和后主辑轴承箱的轴端面，支撑杆保持竖直状态；d）将S探测器和M探测器分别安装在支撑杆上，使S探测器和M探测器大约位于圆周方向的同一角度；e）微调两探测器在圆周方向上的角度，使操控仪上S探测器和M探测器对应的角度读数都约为零，两角度差值不超
14、过0.1;f）微调探测仪在支撑杆上的位置使操控仪上S探测器和M探测器对应得位移显示值为零，点击操控仪上的确定按钮；g）手动旋转S探测器和M探测器旋转约120。，两角度差值不超过0.1。，点击操控仪上的确定按钮；h）继续向相同方向手动旋转S探测器和M探测器约120,两角度差值不超过0.1,点击操控仪上的确定按钮。此时操控仪上就显示出了前主短轴承箱和后主短轴承箱对中的位移值和角度的正切值，如图3。标引序号说明：1主根前轴承箱；2主辑后轴承箱；3S探测器；4M探测器；5磁力表座；6一一操控仪；7支撑杆。图3前主根轴承箱和后主辐轴承箱轴线对中精确度试验5.3.6收放线轴径向圆跳动试验收放线轴径向圆跳动
15、试验按照如下要求进行：a）把收放线轴的轴端远端部位擦干净；b）将装有千分表的磁力表座吸附在设备机架上，将千分表靠近绕线轴最远端轴；c）转动收放线轴至少一圈，取最大读数和最小读数并计算差值，差值为收放线轴径向圆跳动。5.3.7切割硅片尺寸及质量试验5.3.7.1切割单晶硅片质量试验方法应符合GB/T26071中的规定。5.3.7.2切割多晶硅片质量试验方法应符合GB/T29055中的规定。B4安全试验5.4.1 机械电气安全测试应按照GB5226.1的规定进行试验。5.4.2 防护装置测试应按照GB15760的规定进行试验。5.4.3 报警装置测试应按照GB15760的规定进行试验。5.4.4 噪声测试应按照GB15760的规定进行试验。5. 4.5振动测试按照GB5226.1的规定进行试验。6
