《尾矿提金树脂的运行与处理步骤.docx》由会员分享，可在线阅读，更多相关《尾矿提金树脂的运行与处理步骤.docx（2页珍藏版）》请在第壹文秘上搜索。

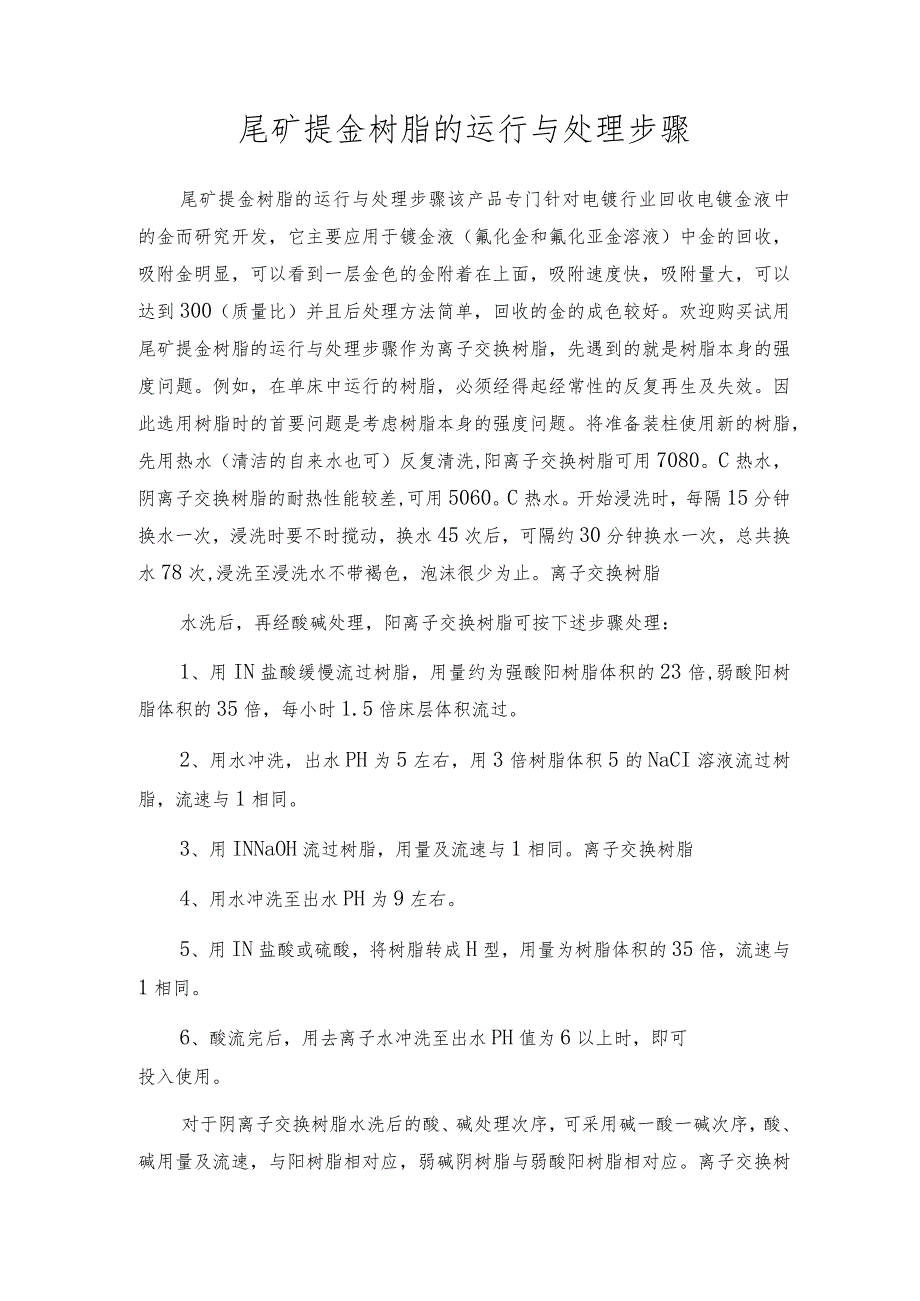

1、尾矿提金树脂的运行与处理步骤尾矿提金树脂的运行与处理步骤该产品专门针对电镀行业回收电镀金液中的金而研究开发，它主要应用于镀金液（氟化金和氟化亚金溶液）中金的回收，吸附金明显，可以看到一层金色的金附着在上面，吸附速度快，吸附量大，可以达到300（质量比）并且后处理方法简单，回收的金的成色较好。欢迎购买试用尾矿提金树脂的运行与处理步骤作为离子交换树脂，先遇到的就是树脂本身的强度问题。例如，在单床中运行的树脂，必须经得起经常性的反复再生及失效。因此选用树脂时的首要问题是考虑树脂本身的强度问题。将准备装柱使用新的树脂，先用热水（清洁的自来水也可）反复清洗,阳离子交换树脂可用7080。C热水，阴离子交换
2、树脂的耐热性能较差,可用5060。C热水。开始浸洗时，每隔15分钟换水一次，浸洗时要不时搅动，换水45次后，可隔约30分钟换水一次，总共换水78次,浸洗至浸洗水不带褐色，泡沫很少为止。离子交换树脂水洗后，再经酸碱处理，阳离子交换树脂可按下述步骤处理：1、用IN盐酸缓慢流过树脂，用量约为强酸阳树脂体积的23倍,弱酸阳树脂体积的35倍，每小时1.5倍床层体积流过。2、用水冲洗，出水PH为5左右，用3倍树脂体积5的NaCI溶液流过树脂，流速与1相同。3、用INNaOH流过树脂，用量及流速与1相同。离子交换树脂4、用水冲洗至出水PH为9左右。5、用IN盐酸或硫酸，将树脂转成H型，用量为树脂体积的35倍

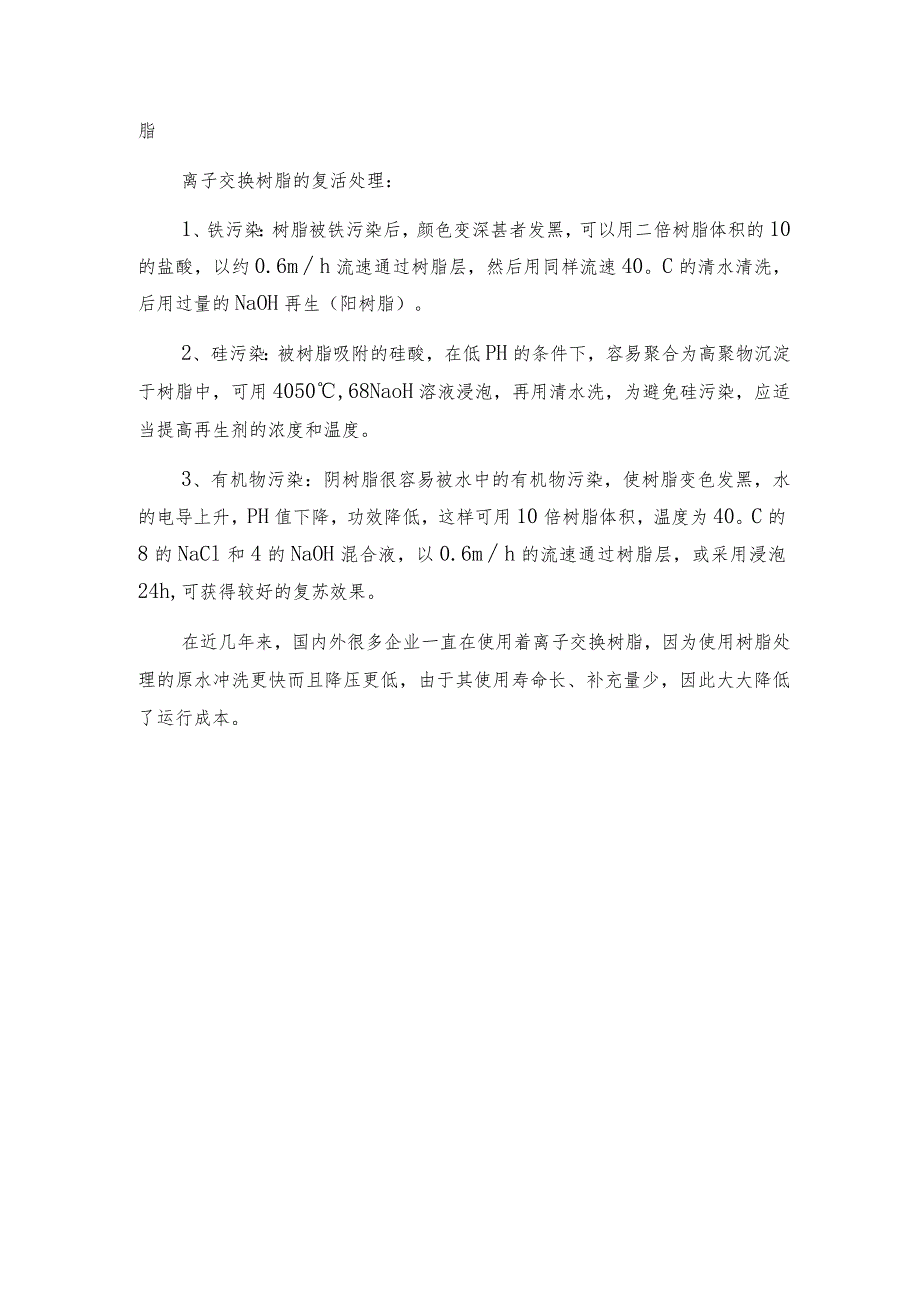

3、，流速与1相同。6、酸流完后，用去离子水冲洗至出水PH值为6以上时，即可投入使用。对于阴离子交换树脂水洗后的酸、碱处理次序，可采用碱一酸一碱次序，酸、碱用量及流速，与阳树脂相对应，弱碱阴树脂与弱酸阳树脂相对应。离子交换树脂离子交换树脂的复活处理：1、铁污染：树脂被铁污染后，颜色变深甚者发黑，可以用二倍树脂体积的10的盐酸，以约0.6mh流速通过树脂层，然后用同样流速40。C的清水清洗，后用过量的NaOH再生（阳树脂）。2、硅污染：被树脂吸附的硅酸，在低PH的条件下，容易聚合为高聚物沉淀于树脂中，可用4050,68NaoH溶液浸泡，再用清水洗，为避免硅污染，应适当提高再生剂的浓度和温度。3、有机物污染：阴树脂很容易被水中的有机物污染，使树脂变色发黑，水的电导上升，PH值下降，功效降低，这样可用10倍树脂体积，温度为40。C的8的NaCl和4的NaOH混合液，以0.6mh的流速通过树脂层，或采用浸泡24h,可获得较好的复苏效果。在近几年来，国内外很多企业一直在使用着离子交换树脂，因为使用树脂处理的原水冲洗更快而且降压更低，由于其使用寿命长、补充量少，因此大大降低了运行成本。
