1、工程测量的个人实习心得测量学实习总结篇一前言一.实习目的：1、巩固和加深课堂所学理论学问，培育同学理论联系实际的潜力、动手潜力、实事求是的科学态度、刻苦耐劳的工作作风和相互协作的团队精神；2、娴熟把握常用测量仪器（水准仪、经纬仪、钢尺）和工具的操作和使用方法；3、把握导线测量、三角高程测量和三、四等水准测量的观测与计算方法，把握地形测量的测、算、绘技能；4、培育一丝不苟的测绘技术工作态度、培育吃苦耐劳、团结友爱、群众协作的精神。二.实习要求要求把握测量仪器的使用，了解其检验和校正的方法；把握测绘的基本技术和基本方法，提高同学的实际作业潜力；学习和把握大比例尺数字测图的基本概念和技术。三.实习任

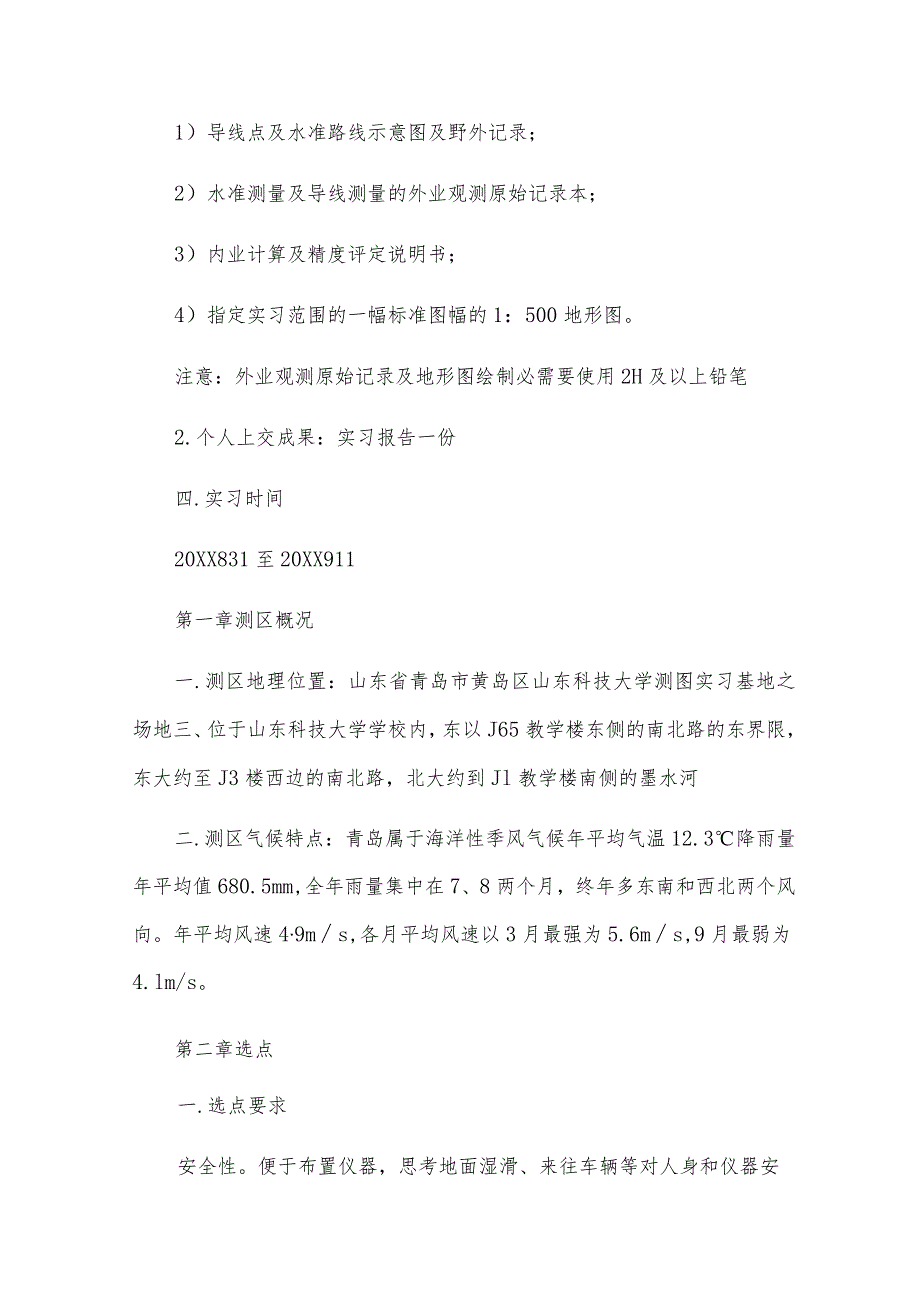

2、务1.小组上交成果及资料：1）导线点及水准路线示意图及野外记录；2）水准测量及导线测量的外业观测原始记录本；3）内业计算及精度评定说明书；4）指定实习范围的一幅标准图幅的1：500地形图。注意：外业观测原始记录及地形图绘制必需要使用2H及以上铅笔2.个人上交成果：实习报告一份四.实习时间20XX831至20XX911第一章测区概况一.测区地理位置：山东省青岛市黄岛区山东科技大学测图实习基地之场地三、位于山东科技大学学校内，东以J65教学楼东侧的南北路的东界限，东大约至J3楼西边的南北路，北大约到Jl教学楼南侧的墨水河二.测区气候特点：青岛属于海洋性季风气候年平均气温12.3降雨量年平均值680

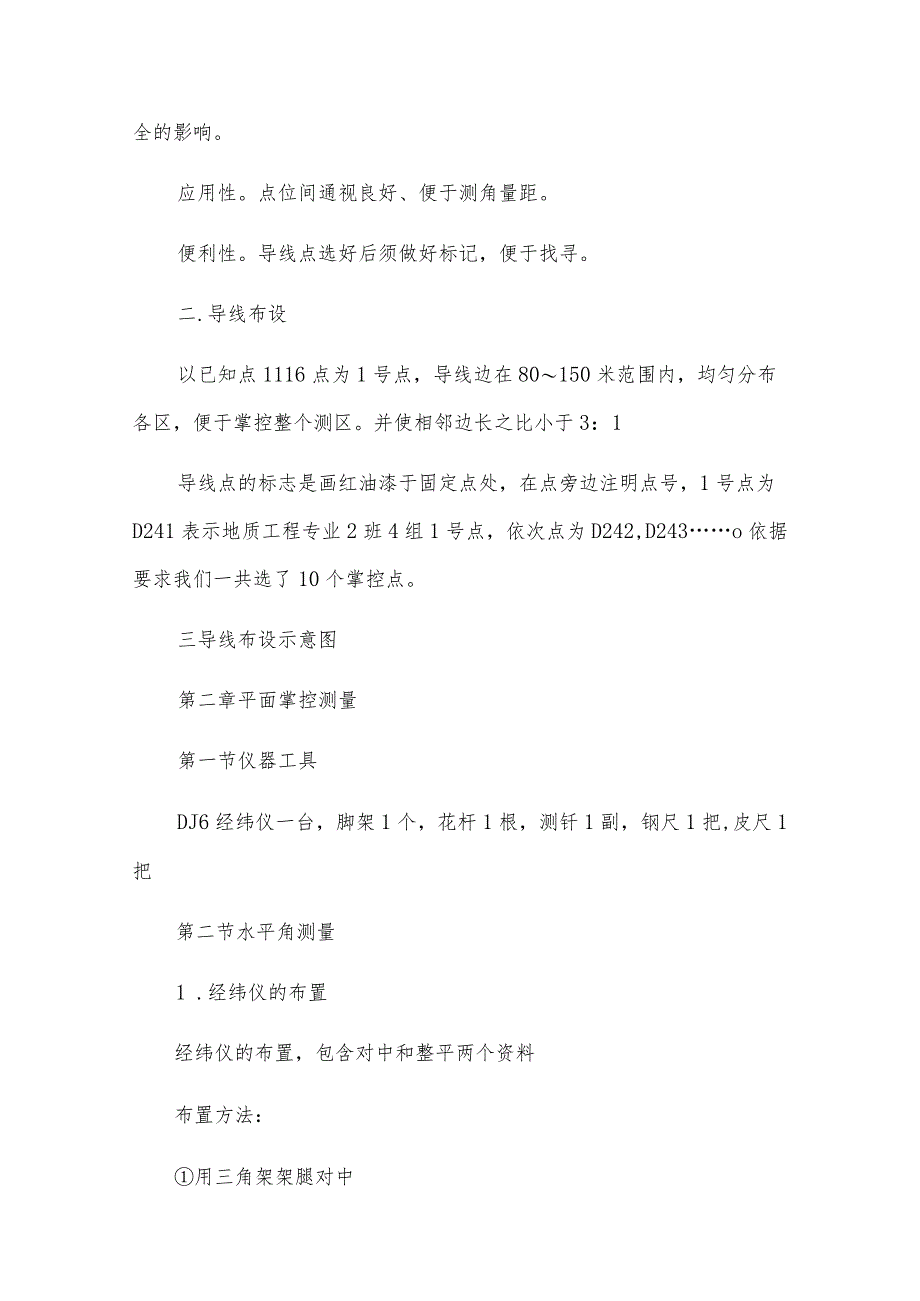

3、.5mm,全年雨量集中在7、8两个月，终年多东南和西北两个风向。年平均风速49ms,各月平均风速以3月最强为5.6ms,9月最弱为4.lm/s。第二章选点一.选点要求安全性。便于布置仪器，思考地面湿滑、来往车辆等对人身和仪器安全的影响。应用性。点位间通视良好、便于测角量距。便利性。导线点选好后须做好标记，便于找寻。二.导线布设以已知点1116点为1号点，导线边在80150米范围内，均匀分布各区，便于掌控整个测区。并使相邻边长之比小于3：1导线点的标志是画红油漆于固定点处，在点旁边注明点号，1号点为D241表示地质工程专业2班4组1号点，依次点为D242,D243o依据要求我们一共选了10个掌控
4、点。三导线布设示意图第二章平面掌控测量第一节仪器工具DJ6经纬仪一台，脚架1个，花杆1根，测钎1副，钢尺1把,皮尺1把第二节水平角测量1 .经纬仪的布置经纬仪的布置，包含对中和整平两个资料布置方法：用三角架架腿对中使架头大致水平，架头中心大致对准测站标志，先在适当位置踩实一条架腿，两手分别握另外两条架腿，在移动架腿的同时，从光学对中器的目镜中察看，使对中器的十字丝中心对准测站标志为止。用三角架腿粗平伸缩三角架的架腿，在移动架腿的同时，使基座圆水准泡居中,使照准部大致水平。脚螺旋精平，平移基座精准明确对中照准部大体水平后，可旋动脚螺旋使照准部水准管气泡居中,使照准部精准明确水平，检查仪器是否对中
5、，如不对中，则平移基座，精准明确对中，在调脚螺旋进行照准部精平，如此反复直到精准明确对中和照准部精准明确水平为止。2、测回法测水平角经纬仪布置好后，先将经纬仪竖盘放在盘左位置，松开水平制动扳扭，转动照准部，使望远镜大致瞄准A点上的标杆，然后，拧紧水平制动扳扭，用微动螺旋使望远镜精准明确的瞄准A点（一般瞄准标杆的底部）读取水平读盘读书al,记入水平角观测记录手簿内松开水平制动扳扭，按顺时针方向转动照准部，用上述方法精准明确瞄准B点，读取水平度盘读数bl,记录，即完成半个测回。倒转望远镜，使竖盘位于盘右位置，这次用望远镜先精准明确瞄准B点，读取水平度盘读数b2,记录松开水平制动扳扭，逆时针方向转动
6、照准部。用望远镜精准明确瞄准A点，读取水平度盘读数a2,记录。完成一个测回。进行第二个测回，盘左，用望远镜瞄准A点后，转动水平度盘使读数比原先读数加添90度，再按上述方法再测一个测回。这样能够减小由于水平度盘不平整所造成的误差。3、水平角作业要求测回数两个，半侧回归零差18，同一方向值各测回较差24，盘左盘右较差不能超过40导线方位角闭合差40（n为测站数），导线全长相对闭合差1/3000.测水平角的测角中误差不能超过40，若不能充足精度要求则需重测。4、评价：在进行水平角测量时，每个测站保证每个车站的精度,做到步步有检核，这是我们顺当一次测完到达要求的法宝。第三节距离测量1.仪器：钢尺2、直
7、线定线：当两点间的距离大于钢尺长度时，需分段丈量，故量距时和水平角测量同时进行。3、量距：丈量工作由三人完成，两人拉钢尺一人记录。往还丈量各两次，其相对误差1/2000,互差3mm。第四节内业计算一，导线点坐标计算注意事项：在内业计算前，先进行角度闭合差检验，依据各测回成果计算的闭合导线角度闭合差不得超过401、闭合导线角度闭合差：2 .计算角度改正数：3 .计算改正后的角度：4 .推算方位角：5 .计算坐标增量：6 .计算坐标增量闭合差：7 .计算全长闭合差及其相对误差：8 .精度充足后，计算坐标增量改正数：9 .计算改正后的坐标增量10、计算导线点的坐标二.评价在进行内业计算时，角度的改正
8、数往往不能整除，所以改正数就不能平均调配，我们遵守的原则是大角度配大改正数，小角度配小改正数。内业计算必需要认真，我们在计算时就由于抄错一个数导致后面描图显现大的误差，检查了很久才检查出来，是前面一个数据错了，并导致后面全错了，挥霍了很多时间，所以内业计算必需要认真，认真。第三章高程掌控测量一 .仪器：Ds3水准仪二 .方法：双面尺法以四等水准测量要求施测三 .水准测量原理利用水准仪带给的一条水平视线，借助水准尺来测定地面两点之间的高差，从而由已知点的高程和测得的高差，求出待测点的高程。四 .水准仪的使用步骤1、布置水准仪在定点1和定点2之间安置水准仪，使仪器至电1和点2之间的距离之差不超过5
9、米2.粗略整平先用双手同时内（外）转动一对脚螺旋，使气泡未居中而位于脚螺旋之间，再转动另一只脚螺旋使气泡居中。3、瞄准水准尺在瞄准水准尺之前，先进行目镜对光，使十字丝成像清楚松开制动螺旋，转动望远镜，利用望远镜简上的缺口和准星,瞄准水准尺，然后再拧紧制动螺旋转动物镜对光螺旋进行对光，使尺子的影像看的特别清楚，并转动微动螺旋，使尺子的像靠近十字丝竖丝的一侧，以便于读数除去视差为了检验对光质量，可用眼睛在目镜后上下微微晃动，若发觉十字丝与目标影像有相对移动，则须重新进行对光，直到眼睛上下移动而水准尺上读数不变为止4、精准明确整平5、读数读数依照后黑一一前黑一一前红一一后红的次序读数四.水准测量的检
10、核同一同一水准尺的红面与黑面读数（加尺常数后）之差不超过4mm,黑红面高差之差（在红面所测高差上减或加100mm又不超过5mm,取其平均值作为该站的观测高差。五.水准测量的内业1、水准路线闭合差的计算2、高差闭合差的允许值3、水准路线闭合差的调配4.水准高程点的计算第四章地形图测绘一.仪器经纬仪、小平板仪、半圆仪、皮尺等二.方法极坐标定点法施测碎部点三.步骤1、测图前先准备好图纸，将聚酯薄膜图纸用夹子固定在图板上,按本图幅西南角坐标值在图上标出各坐标格网线的坐标，并展绘掌控点。2、在测站（假定测站的高程）布置经纬仪，量取仪器高。选取起始方向（零方向），并将水平度盘配置为00000；3、在图纸上
11、找出测站位置，确定方向线，用小针将半圆仪圆孔中心钉在该测站点。标尺员按必需路线选取地形特征点并树立视距尺，观测员瞄准标尺读出视距、中丝读数、水平度盘读数和竖盘读数。距离测量时，比较近的距离直接用皮尺量取水平距离。记录员算出水平距离、高程并报告给绘图员。绘图员依据数据绘出碎部点位置。地貌点的测定要求：点与点之间的间距约10米。4、适时将所测碎部点，连接绘成地物，勾绘等高线。对比实地进行检查。5、按地形图图式的要求，描绘地物和地貌，并进行图面整饰、清洁。第五章实习感想为期10天的测量学实习已经结束。回顾这两周的实习生活，虽然不得不理解黑色肤色的本身，不得不感受精疲力竭的真谛，但是我们在收获一种技能
12、的同时，也收获了一段值得回味的经过。由于测量学是一门实践性很强的学科，而测量实习对培育同学思维和动手潜力、把握实在工作程序和资料起着相当紧要的作用。虽然我们在学校有过仿佛的测量，但是难度根本无法与野外相比，我们的目的在于在测量实习中巩固课本中所学的学问，解决遗留的问题，发觉学习中的不足，弥补遗漏掉的学问点。每一天清晨，我们抗拒疲乏，披星戴月，踩着朝露，扛着仪器,大刀阔斧的走向我们的实习基地；烈日下，我们挑战极限，在酷暑中，我们挥洒我们的汗水，呈现我们的风采；晚上，我们整理内业,相互交流。我们的不怕苦、不怕累，团结协作的精神，来自与我们对学问的渴望，来自与我们对建设祖国的猛烈愿望。透过这次实习我充分理解理论联系实际的紧要性，理解理论并不代表能充分使用，在实际操作过程中我们碰到了很多问题，但经过我们的摸索，很多都克服了，不能独自克服的，我们也透过寻求其他同学和老师的帮忙克服了。能够说这次实习不仅仅磨练了实际的动手潜力巩固了所学的理论学问，还充分加强了同学与同学、同学与老师之间的感情。我信任这一次实习必需会成为我们大家在大同学活中难以忘却的完美记忆！
