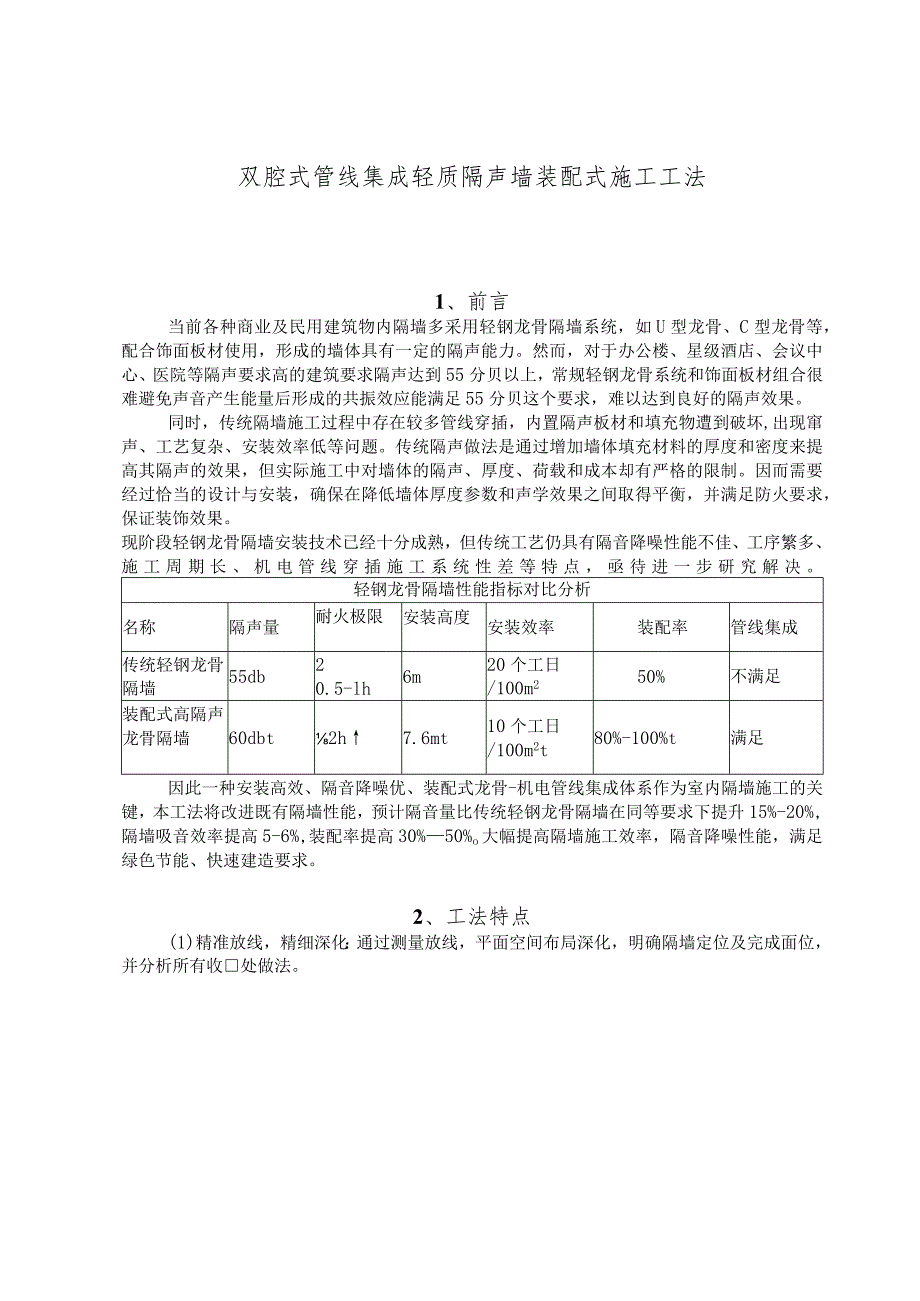

1、双腔式管线集成轻质隔声墙装配式施工工法1、前言当前各种商业及民用建筑物内隔墙多采用轻钢龙骨隔墙系统，如U型龙骨、C型龙骨等，配合饰面板材使用，形成的墙体具有一定的隔声能力。然而，对于办公楼、星级酒店、会议中心、医院等隔声要求高的建筑要求隔声达到55分贝以上，常规轻钢龙骨系统和饰面板材组合很难避免声音产生能量后形成的共振效应能满足55分贝这个要求，难以达到良好的隔声效果。同时，传统隔墙施工过程中存在较多管线穿插，内置隔声板材和填充物遭到破坏,出现窜声、工艺复杂、安装效率低等问题。传统隔声做法是通过增加墙体填充材料的厚度和密度来提高其隔声的效果，但实际施工中对墙体的隔声、厚度、荷载和成本却有严格的
2、限制。因而需要经过恰当的设计与安装，确保在降低墙体厚度参数和声学效果之间取得平衡，并满足防火要求，保证装饰效果。现阶段轻钢龙骨隔墙安装技术已经十分成熟，但传统工艺仍具有隔音降噪性能不佳、工序繁多、施工周期长、机电管线穿插施工系统性差等特点，亟待进一步研究解决。轻钢龙骨隔墙性能指标对比分析名称隔声量耐火极限安装高度安装效率装配率管线集成传统轻钢龙骨隔墙55db20.5-lh6m20个工日/100m250%不满足装配式高隔声龙骨隔墙60dbt2h7.6mt10个工日/100m2t80%-100%t满足因此一种安装高效、隔音降噪优、装配式龙骨-机电管线集成体系作为室内隔墙施工的关键，本工法将改进既有

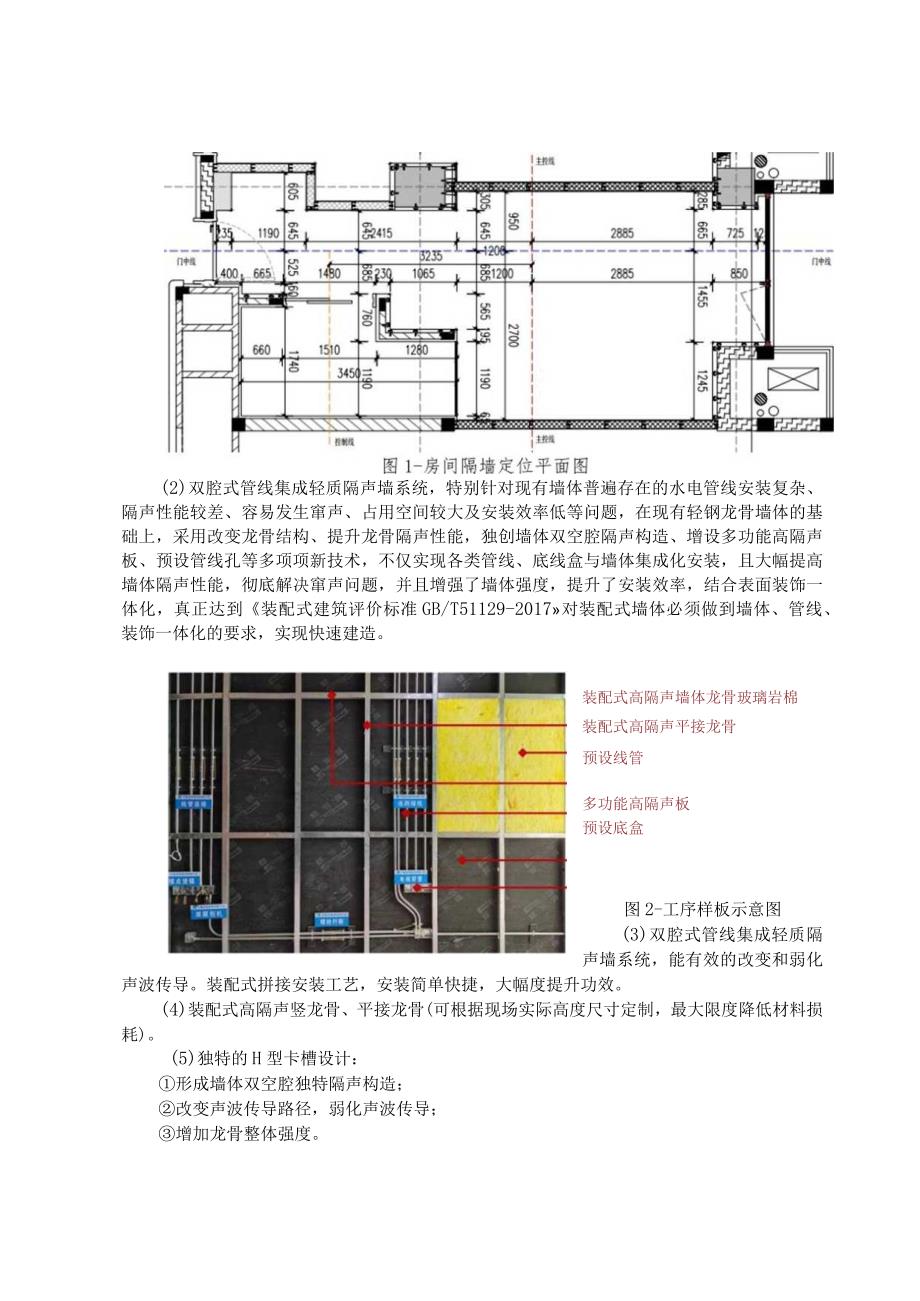

3、隔墙性能，预计隔音量比传统轻钢龙骨隔墙在同等要求下提升15%-20%,隔墙吸音效率提高5-6%,装配率提高30%50%o大幅提高隔墙施工效率，隔音降噪性能，满足绿色节能、快速建造要求。2、工法特点(1)精准放线，精细深化：通过测量放线，平面空间布局深化，明确隔墙定位及完成面位，并分析所有收处做法。(2)双腔式管线集成轻质隔声墙系统，特别针对现有墙体普遍存在的水电管线安装复杂、隔声性能较差、容易发生窜声、占用空间较大及安装效率低等问题，在现有轻钢龙骨墙体的基础上，采用改变龙骨结构、提升龙骨隔声性能，独创墙体双空腔隔声构造、增设多功能高隔声板、预设管线孔等多项项新技术，不仅实现各类管线、底线盒与墙

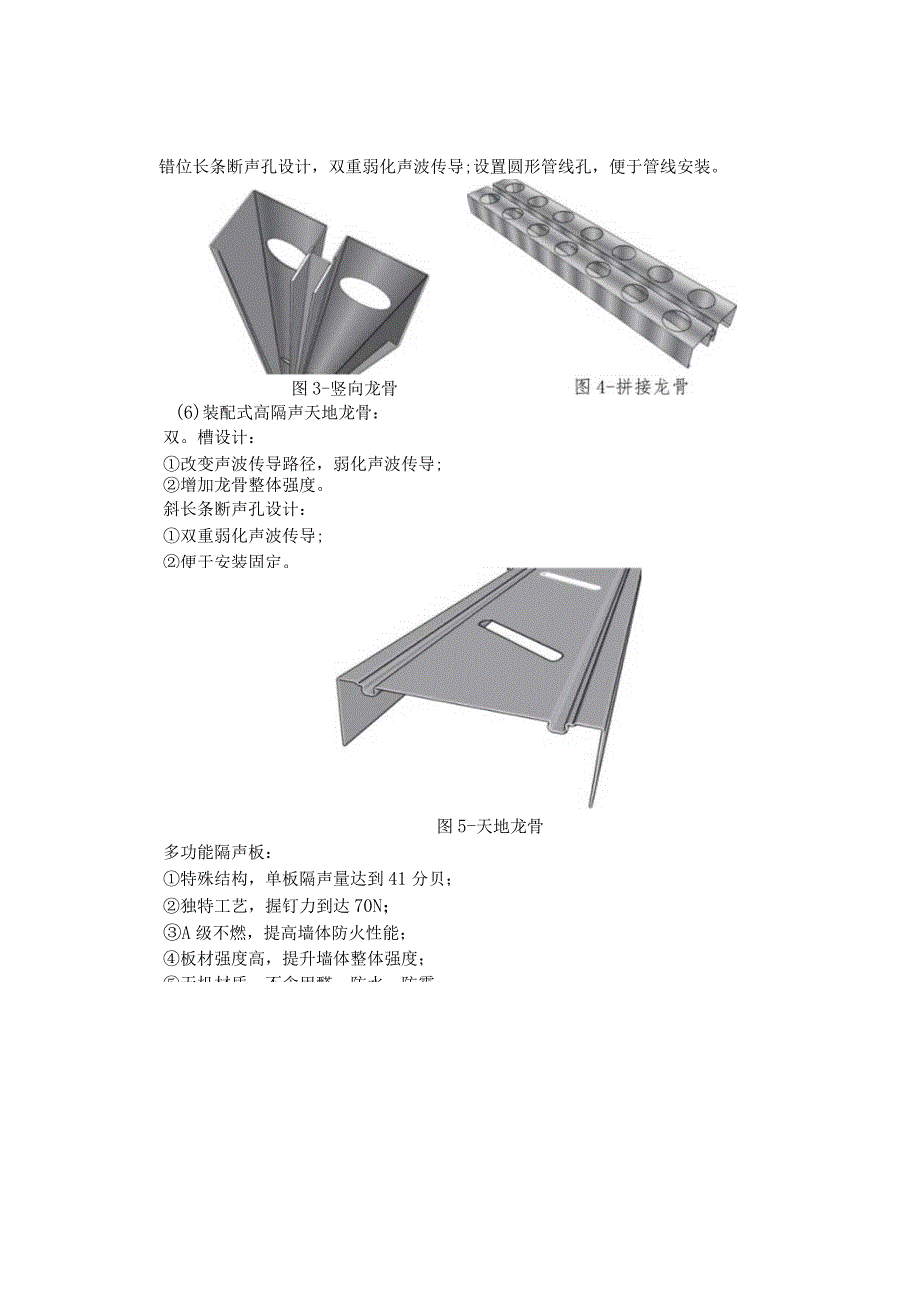

4、体集成化安装，且大幅提高墙体隔声性能，彻底解决窜声问题，并且增强了墙体强度，提升了安装效率，结合表面装饰一体化，真正达到装配式建筑评价标准GB/T51129-2017对装配式墙体必须做到墙体、管线、装饰一体化的要求，实现快速建造。装配式高隔声墙体龙骨玻璃岩棉装配式高隔声平接龙骨预设线管多功能高隔声板预设底盒图2-工序样板示意图(3)双腔式管线集成轻质隔声墙系统，能有效的改变和弱化声波传导。装配式拼接安装工艺，安装简单快捷，大幅度提升功效。(4)装配式高隔声竖龙骨、平接龙骨(可根据现场实际高度尺寸定制，最大限度降低材料损耗)。(5)独特的H型卡槽设计：形成墙体双空腔独特隔声构造；改变声波传导路径
5、，弱化声波传导；增加龙骨整体强度。错位长条断声孔设计，双重弱化声波传导;设置圆形管线孔，便于管线安装。图3-竖向龙骨(6)装配式高隔声天地龙骨：双。槽设计：改变声波传导路径，弱化声波传导;增加龙骨整体强度。斜长条断声孔设计：双重弱化声波传导;便于安装固定。图5-天地龙骨多功能隔声板：特殊结构，单板隔声量达到41分贝；独特工艺，握钉力到达70N；A级不燃，提高墙体防火性能；板材强度高，提升墙体整体强度；无机材质，不含甲醛、防水、防霉。图6-多功能隔声板A.隔墙系统组成：134丽墙体：双面单层IOmm纤维水泥板+装配式高隔声龙骨+多功能隔声板+双空腔填充玻璃棉（龙骨间距60Omm）+饰面板。图7-
6、隔墙组成爆炸图H攻政B.墙体性能指标参数:墙体厚度容重隔音防火最大高度安装效率重复利用率134mm56kgm259db23h7.6m10个工日/100nf80%（7）双腔式管线集成轻质隔声墙系统优势1）龙骨预设管孔，多功能板上可直接固定线管、底盒，墙体管线装饰一体化，装配式实现整体集成。2）高隔声隔墙系统双空腔设计，结合玻璃岩棉安装，隔声可达59分贝以上，单板隔声分贝可达41db,实现STC（实验室隔声量）-FSTC（实地隔声量）仅为2-3分贝。3）墙体内置多功能隔声板，集成管线并杜绝窜声。4）柔性安全结构设计，抗震减振性能优越。5）轻质墙体降低建筑荷载，保温节能性能优越。6）墙体厚度134m
7、m,空间利用最大化，容重不大于56kg/m，7）标准化生产模块化安装，干法施工效率更高。8）装配式结构可循环利用，性价比更高。9）防火不小于3小时。3、适用范围本工法适用于办公楼、酒店的隔墙施工，尤其适用于隔声、防火要求高的办公楼、酒店轻质隔墙施工。4、工艺原理（1）首先对空间平面布置进行深化，确定每面轻质隔墙的定位，以及完成尺寸；通过现场的轴线以及定位，将隔墙进行精确定位，并明确所有的门窗洞口，包柱，暗门等的具体做法。（2）施工现场对隔墙线以及完成面线进行精确放制。（3）高隔声隔墙施工，天地龙骨、竖向龙骨、平接龙骨、高隔声板施工，岩棉施工，两侧封双面单层石膏板，完成轻钢龙骨隔墙系统部分施工。
8、1）装配式安装原理天地龙骨，沿顶、沿地安装前根据定位控制线固定阻燃隔声垫，龙骨采用膨胀螺栓（或钢制一体钉）错位安装固定，间距600mm。竖向龙骨，采用抽芯钾钉固定在天地龙骨上。多功能隔声板，采用插接形式，插入竖向龙骨的H型卡槽内。平接龙骨，通过龙骨的H型卡槽后续竖向龙骨、平接龙骨和多功能隔声板的安装，依次重复、的步骤。内部管线敷设，通过龙骨预设圆孔，布置墙体内部管线；相比较传统轻钢龙骨隔墙，避免了穿插施工，提高施工效率，同时也避免了管线敷设对龙骨的破坏；墙体内安装的多功能隔声板，使墙体两侧的管线实现了管线分离。岩棉安装在龙骨空挡内，采用岩棉钉固定在多功能隔音板上。基层板使用自攻螺丝钉固定在竖龙
9、骨和平接龙骨上。装饰饰面板，根据工艺需求可选择粘贴、装配式墙板、涂料等。5、施工工艺流程与操作要点5.1 施工工艺流程5.2 操作要点5. 2.1排版放线定位1、按排版施工图在顶、地面放出高隔声横龙骨边线，上下必须垂直；在墙体位置上放出高隔声竖龙骨边线，标出门窗位置；在放线过程中，须做好门窗洞口等特殊位置的标注。2、与墙体接触面的横龙骨、竖龙骨粘贴阻燃隔声垫，分别在建筑地面结构顶面固定沿顶、沿地龙骨，与隔墙四周固定的轻功龙骨均需粘贴阻燃隔声垫。图8-阻燃隔声垫粘贴示意图金属膨胀螺栓错位安装沿顶龙骨:金属膨胀螺栓错位安装沿顶龙骨图9-沿顶、沿地龙骨安装示意图3、膨胀螺钉的安装与检查采用膨胀螺钉、
10、射钉等连接件连。间距不大于600MM（两侧错位固定）。4、按次顺序安装平接龙骨、竖龙骨、依次插入多功能高隔声板及配套龙骨。安装平接龙骨（平接龙骨H型卡槽卡在高隔声板上）竖龙骨安装（用抽芯与沿顶、沿地龙骨固定）安装高隔声板（高隔声板插入竖龙骨H型卡槽内）图10-平接龙骨、竖龙骨、高隔声板安装示意图图11-拼接示意图图12-拼接示意图在主墙体固定竖龙骨（竖龙骨一般比天地龙骨之间净高短8MM,上下各4MM的伸缩缝隙）。将竖龙骨插入横龙骨时，开口方向应保持一致，剪口应一致朝上，上下不得倒置，以保证线管孔在同一水平面上。r!第二步：延顶龙骨安装，膨胀螺栓固定60011.l笫步：延地龙骨安装，膨胀螺栓固定
11、600。注：依次从复以上步骤，直至全部安装完成图13-墙体施工工序示意图5.2.2安装管线1、管线安装方式：竖向龙骨、平接龙骨都预设有管孔，竖龙骨预设管孔间距为600mm,平接龙骨预设管孔间距为60mm,线管敷设可直接通过龙骨的预设管孔进行管线的敷设布置，避免了在安装管线的时候切断横、竖向龙骨，底盒可直接固定在多功能板，十分快捷；图15-线管分离示意图3、安装墙体内水、电管线和设备时，应避免在沿墙下端设置管线。5.2.3切割安装保温材料严格按照设计要求粘贴50厚玻璃棉（荷重32kgm3）于龙骨档内，且安装牢固,不得松脱下垂。平接龙骨竖向龙骨图16-玻璃棉（岩棉）安装示意图5.2.4安装双侧基层
12、板1、水泥纤维板竖向铺设，长边（即包封边）接缝应落在竖龙骨上；龙骨两侧的水泥纤维板及龙骨一侧的内外两层水泥纤维板应错缝排列，接缝不得落在同一根龙骨上；水泥纤维板先用钻头引孔固定。2、基层板使用自攻螺丝固定在轻钢龙骨骨架上。封钉前先根据龙骨双向间距在板表面弹双向墨线，用以确定钉子的固定位置。安装时从上往下或由中间向两头固定,要求布钉均匀，钉距10015Omm左右，钉尾陷入板面。为避免今后收缩变形，板与板拼接处留3-5mm缝。对版面大的饰面，基层板宜错缝安装，避免产生通缝而形成集中伸缩应力。相邻板的板边一定要厚薄均匀、一致，以免产生接缝高差。图17-纤维水泥板安装示意图5.2.5基板接缝处理先将拌
13、制的嵌膏静置三至五分钟，且同时将板缝清洁；然后将嵌缝膏填入板间缝隙，压抹严实（厚度以不高出板面为宜），待嵌入嵌健膏固化后，再用嵌缝膏涂抹在板缝两侧基板上（涂抹宽度自板边起应不小于50mm）,再将接缝纸带贴在板缝处,用抹刀刮平压实（纸带与嵌缝膏间不得有气泡）。5.3 细部节点示意图图18-隔墙的节点图图19-隔墙内部剖视图多雕雕部螭棉/岩棉平觥骨（H-01）图20-隔墙横剖图蝴（嬲脚领_mmmn04*35微伯楣2图22-a局部放大图5.4 隔墙现场定位放线及验线隔墙通过平面图中的轴线及现场控制线进行图纸定位，现场根据施工图纸进行放线，放线完成后组织项目设计、施工等相关人员进行验线工作，验线工作确
