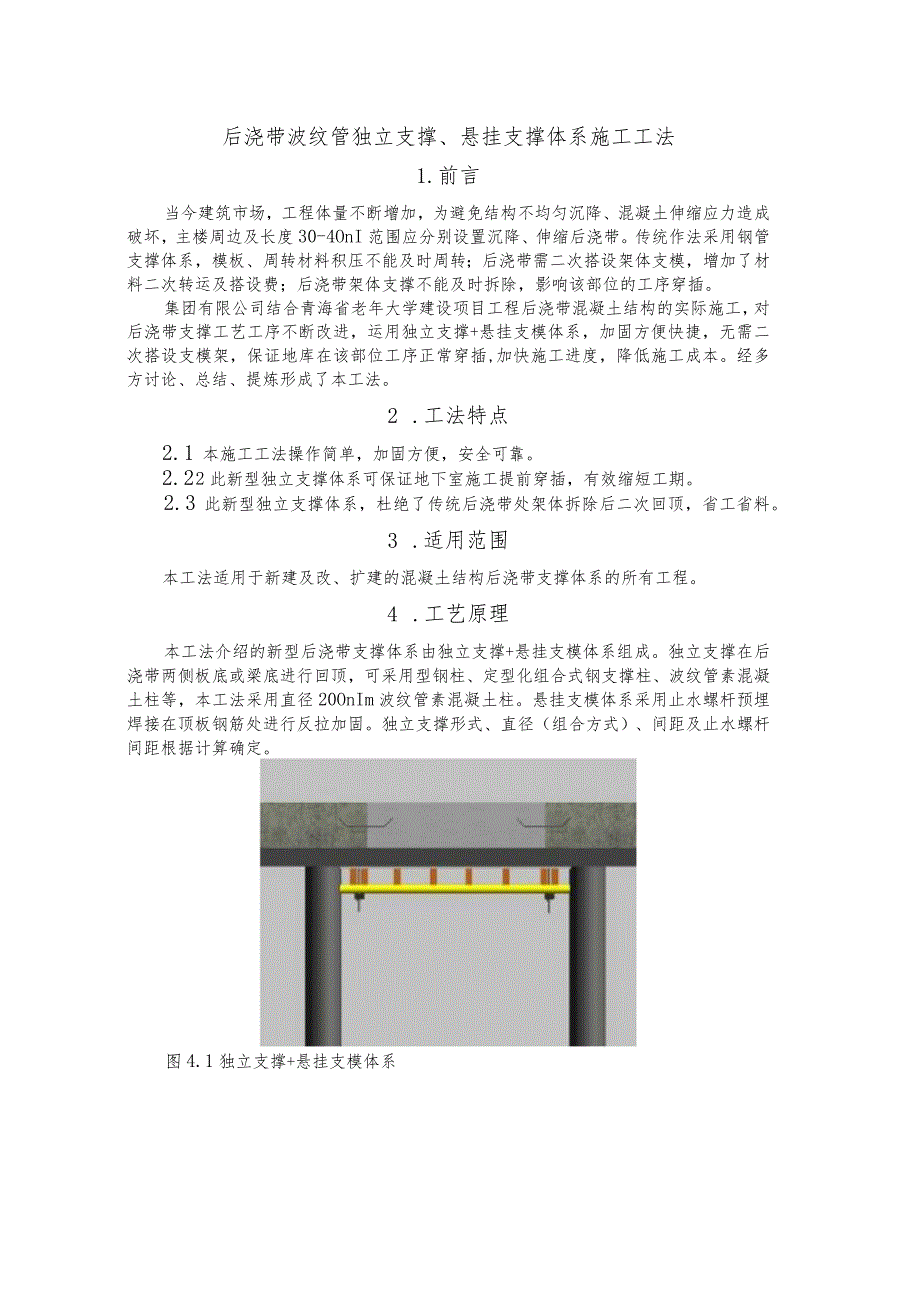

1、后浇带波纹管独立支撑、悬挂支撑体系施工工法1.前言当今建筑市场，工程体量不断增加，为避免结构不均匀沉降、混凝土伸缩应力造成破坏，主楼周边及长度30-4OnI范围应分别设置沉降、伸缩后浇带。传统作法采用钢管支撑体系，模板、周转材料积压不能及时周转；后浇带需二次搭设架体支模，增加了材料二次转运及搭设费；后浇带架体支撑不能及时拆除，影响该部位的工序穿插。集团有限公司结合青海省老年大学建设项目工程后浇带混凝土结构的实际施工，对后浇带支撑工艺工序不断改进，运用独立支撑+悬挂支模体系，加固方便快捷，无需二次搭设支模架，保证地库在该部位工序正常穿插,加快施工进度，降低施工成本。经多方讨论、总结、提炼形成了本
2、工法。2 .工法特点2.1 本施工工法操作简单，加固方便，安全可靠。2.2 2此新型独立支撑体系可保证地下室施工提前穿插，有效缩短工期。2.3 此新型独立支撑体系，杜绝了传统后浇带处架体拆除后二次回顶，省工省料。3 .适用范围本工法适用于新建及改、扩建的混凝土结构后浇带支撑体系的所有工程。4 .工艺原理本工法介绍的新型后浇带支撑体系由独立支撑+悬挂支模体系组成。独立支撑在后浇带两侧板底或梁底进行回顶，可采用型钢柱、定型化组合式钢支撑柱、波纹管素混凝土柱等，本工法采用直径20OnIm波纹管素混凝土柱。悬挂支模体系采用止水螺杆预埋焊接在顶板钢筋处进行反拉加固。独立支撑形式、直径（组合方式）、间距及

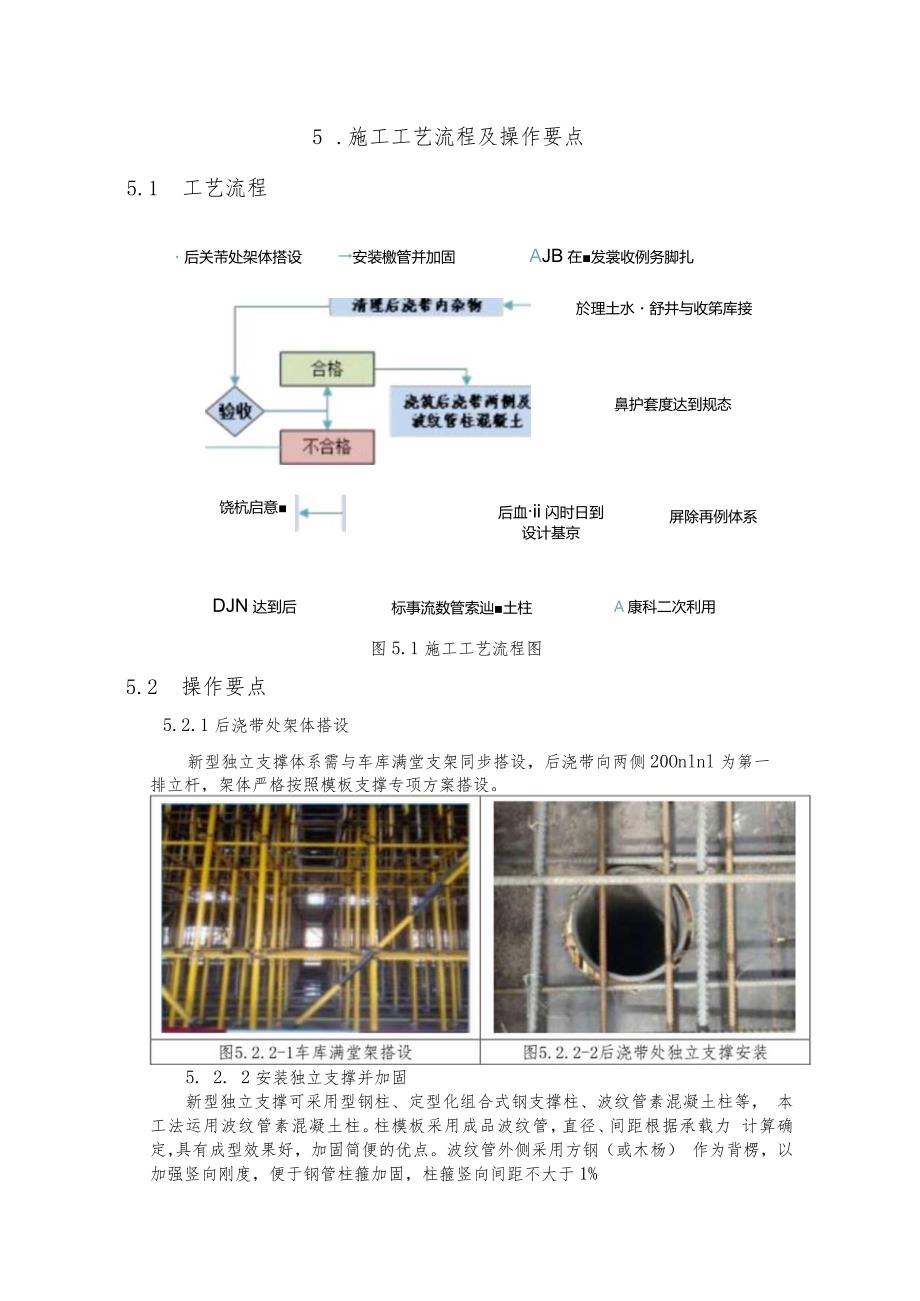

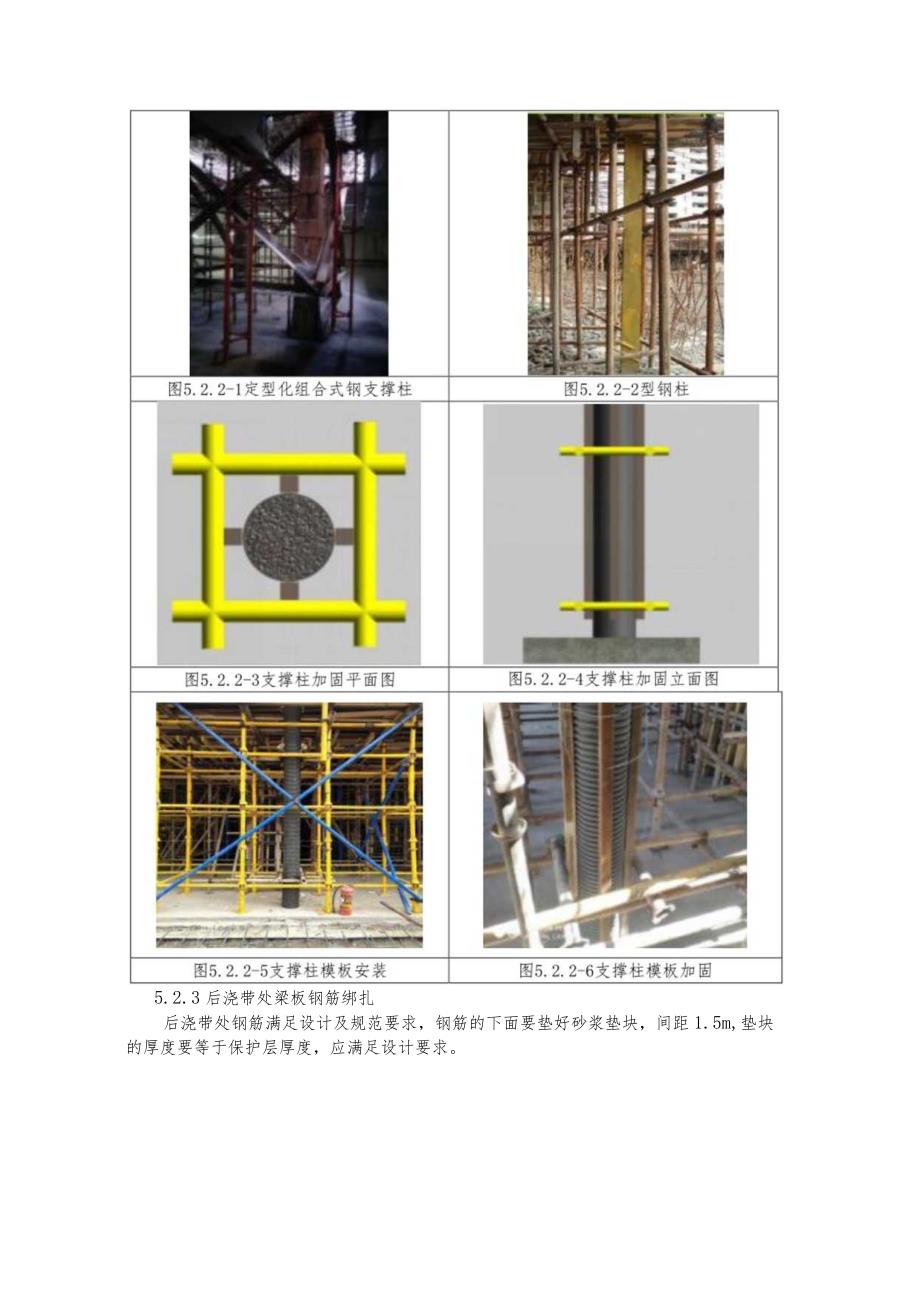

3、止水螺杆间距根据计算确定。图4.1独立支撑+悬挂支模体系5 .施工工艺流程及操作要点5.1 工艺流程后关芾处架体搭设安装檄管并加固AJB在发裳收例务脚扎於理土水舒井与收笫库接鼻护套度达到规态DJN达到后饶杭启意后血ii闪时日到设计基京标事流数管索辿土柱屏除再例体系A康科二次利用图5.1施工工艺流程图5.2 操作要点5.2.1后浇带处架体搭设新型独立支撑体系需与车库满堂支架同步搭设，后浇带向两侧20Onlnl为第一排立杆，架体严格按照模板支撑专项方案搭设。5. 2. 2安装独立支撑并加固新型独立支撑可采用型钢柱、定型化组合式钢支撑柱、波纹管素混凝土柱等， 本工法运用波纹管素混凝土柱。柱模板采用成
4、品波纹管，直径、间距根据承载力 计算确定，具有成型效果好，加固简便的优点。波纹管外侧采用方钢（或木杨） 作为背楞，以加强竖向刚度，便于钢管柱箍加固，柱箍竖向间距不大于1%5.2.3后浇带处梁板钢筋绑扎后浇带处钢筋满足设计及规范要求，钢筋的下面要垫好砂浆垫块，间距1.5m,垫块的厚度要等于保护层厚度，应满足设计要求。图5. 2. 37梁后浇带做法5. 2. 4预埋止水螺杆并与板筋焊接Jt HMnn卡溯魏图5. 2. 3-2板后浇带做法后浇带两侧模板支设和钢筋绑扎完成后，将止水螺杆焊接在顶板双层钢筋上; 止水螺杆间距为500nno图5. 2. 4-1悬挂支模止水螺杆预埋图5. 2. 4-2悬挂支模
5、止水螺杆焊接5.2.5浇筑后浇带两侧及波纹管柱混凝土后浇带两侧混凝土浇筑前，先浇筑新型独立支撑波纹管内的混凝土，柱混凝土分层浇筑，振捣棒不得触动波纹管，做到均匀振实；后浇带两侧梁和板同时浇筑，浇筑成阶梯形，连续向前推进，浇筑时先用插入式振捣器顺浇筑方向边浇筑边振捣，借助标高线用卷尺随时检查混凝土厚度及表面标高。5.2.6反拉加固后浇带浇筑时，悬挂支模完成后，利用焊接止水螺杆对后浇带及两侧处模板进行反向加固，利用止水螺杆加固体系完成后浇带处混凝土浇筑。图5. 2. 6-2 BIM悬挂支模示意图图5.2.6T悬挂支模体系5.2.7浇筑后浇带部位混凝土后浇带内的混凝土浇筑要待结构封顶后根据沉降结果确
6、定浇筑时间，在浇筑后浇带混凝土前要作好健内垃圾清理、钢筋除锈，钢丝网凿除、浮动石子凿除清理等工作，并用水冲洗干净并充分湿润不少于24h,残留在混凝土表面的积水应予清除，并在施工健处铺30mm厚与混凝土内成分相同的一层水泥砂浆，然后再浇筑混凝土。后浇带在底板、梁底位置处混凝土要分层振捣，每层不超过500mm,混凝土要细致捣实，使新旧混凝土紧密结合。5.2.8拆除波纹管素混凝土柱后浇带波纹管混凝土柱拆除时搭设活动脚手架，从波纹管顶部采用电镐人工凿除破碎，破除后“轻拿轻放”，不得采用整体推倒以免破坏地下室底板，并在凿除时保证施工人员的安全，保证施工时所需的照明设备及安全警示装置，设专职安全员进行旁站
7、监督。拆除后的波纹管可周转使用，素混凝土支撑柱后期粉碎后可进行二次利用。图5. 2. 8T拆除波纹管素混凝土柱图5. 2. 8-2拆除后素混凝土柱粉碎图5. 2. 8-3材料搅拌图5. 2. 8-4加工制作6.材料与设备6.1 材料表6.1施工主要材料需用表序号材料名称规格需用计划单位1波纹管200mm120m2素混凝土C2015.08m33方钢40*40*3mm360m4钢管48.3*3.6mm86m6.2 主要机具设备表6.2主要机具设备序号设备名称用途1手持切割机切割拉缝材料2电钻拉缝材料打孔3塔吊垂直运输4扳手铝膜安装5线锤测垂直度6靠尺侧水平度7激光水平仪找平7.质量控制7.1 质量
8、标准混凝土质量控制标准(GB50164-2011)混凝土结构工程施工质量验收规范(GB50204-2002)建筑工程质量验收统一标准(GB50300-2013)混凝土结构设计规范(GB50010-2010)o7.2 质量保证措施7.2.1工程质量的过程控制和管理措施。(1)波纹管进场时必须进行验收，经验收合格后方能使用。(2)切割机、电钻要有合格证，经验收后才允许使用。(3)波纹管施工要进行验收，合格后才允许加固模板。(4)钢筋的规格形状-尺寸-数量-间距-锚固长度和接头位置必须符合设计要求和施工规范规定。(5)在浇筑混凝土时振动棒不能离波纹管太近，避免损坏波纹管。(6)施焊的地方要对螺杆进行
9、保护，避免螺杆被烧伤。7.2.2成品保护措施(1)在后浇带两端两侧墙处各增设临时挡水砖墙，其高度高于底板高度，墙壁两侧抹防水砂浆。(2)为防止底板周围施工积水流进后浇带内，在后浇带两侧50CIn宽处，用砂浆做出宽5cm,高5-10Cnl挡水带。(3)后浇带施工缝处理完毕并清理干净后，顶部用木模板或铁皮封盖，并用砂浆做出挡水带，四周设临时栏杆围护，以免施工过程中污染钢筋，堆积垃圾。(4)后浇带留设后，应采取保护措施，防止垃圾杂物掉人后浇带内。保护措施可采用木盖板覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500m以上。8 .安全措施8.1 所有机电设备均需按规定检查验收，正常后投入使用，均需
10、设漏电保护。8.2 2进入施工现场必须戴好安全帽，2m以上高空作业必须佩带安全带。8.3 高空操作人员应符合高层施工体质要求，开工前进行体检。8.4 高空作业人员应佩带工具袋，工具应放在工具袋中不得放在桁架或易失落的地方，所有手动工具(如手锤、扳手、撬棍)，应穿上绳子套在安全带或手腕上，防止失落伤及他人。8.5 5手持式切割机使用前必须认真检查设备，确保各部件完好性，待确认无误后在进行作业。9 .环保措施9.1 要合理的对波纹管材料进行切割避免材料的浪费，对环境造成污染。9.2 对废料要进行分类处理、不能随意丢弃。9.3 3严禁将废料在施工现场进行焚烧处理。9.4 波纹管可周转使用，素混凝土支
11、撑柱后期粉碎后可进行二次利用。10 .效益分析1)10.1经济效益2)青海省老年大学建设项目通过新型后浇带独立支撑施工工法创造了一定的经济效益。3) 10.Ll工法施工后浇带，采用成品波纹管做模板、具有间距大、安装简便快捷的优点，节省人工成本；4) 10.1.2传统钢管立杆支撑体系，鉴于钢管材料长细比大，单根承载力低，需参考模板支架体系进行搭设，施工进展较慢，其搭设成型后钢管横距、纵跑较小，极大影响地下室后续工序施工人员及材料通行；5) 10.1.3传统钢管立杆支撑体系，后浇带区域需设置独立模板支撑体系，该体系在主楼结构封顶且沉降稳定后方可浇筑，周转料具投入量大，且占用时间长；6) 10.1.
12、4考虑素混凝土柱具有良好的力学性能，根据结构计算，可将支撑间距扩大至3m,避免了周转料具的投入；7) 10.1.5采用后浇带悬吊支模体系，避免了二次模板支架搭设，不影响地下室后续工序穿插。8)传统方法施工采用碗扣独立支撑体系，搭设高度3.1m,后浇带两侧共四根立杆，间距90Omm布置，四道横杆，所需材料用量及费用如下：后浇带1专统方法施工材料统计表长度单位碗扣立杆钢管(m)碗扣横杆钢管(m)合计碗扣(m)钢管(m)模板(m2)木杨(m)使用时间(d)伸缩462m636676941406028741294862460后浇带单价0.025m天0.015m天58/张1870m3小计210902586
13、53928合计776042)新型后浇带独立支撑体系：C20直径200mm波纹管构造柱4m间距设置,预埋通丝螺杆间距90Omm设置，分5个段流水施工，材料周转使用，具体材料明细及费用如下：后浇带优化施工工序后施工材料统计表长度单位素混凝土(m3)破除人工模板(m2)木彷(m)钢管(m)600长螺杆+螺帽(m)伸缩后浇带462m17.5630日55436961188615单价393m3180元/058/张1870m30.015m天3.5/m小计69015400111602311210692152合计49794结论：后浇带支撑体系优化后可节约27810元。10.2社会效益新型后浇带独立支撑施工可有效解决或减少措施费的投入，增加施工进度。由于新型后浇带独立支撑体系，可直接利用波纹管周转，素混凝土支撑柱后期粉碎后可进行二次利用，从而降低成本管理，提高经济效益。
