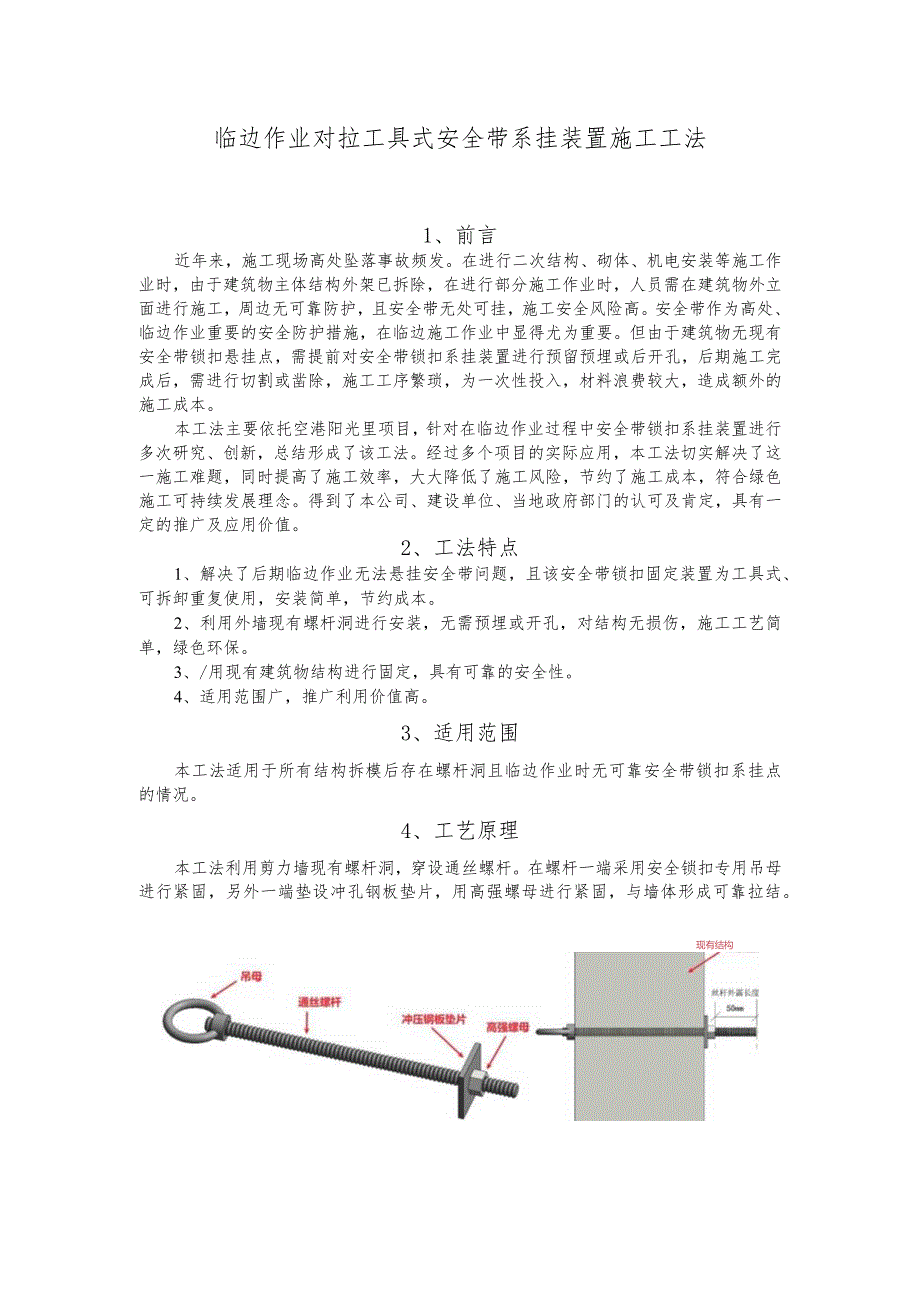

1、临边作业对拉工具式安全带系挂装置施工工法1、前言近年来，施工现场高处坠落事故频发。在进行二次结构、砌体、机电安装等施工作业时，由于建筑物主体结构外架已拆除，在进行部分施工作业时，人员需在建筑物外立面进行施工，周边无可靠防护，且安全带无处可挂，施工安全风险高。安全带作为高处、临边作业重要的安全防护措施，在临边施工作业中显得尤为重要。但由于建筑物无现有安全带锁扣悬挂点，需提前对安全带锁扣系挂装置进行预留预埋或后开孔，后期施工完成后，需进行切割或凿除，施工工序繁琐，为一次性投入，材料浪费较大，造成额外的施工成本。本工法主要依托空港阳光里项目，针对在临边作业过程中安全带锁扣系挂装置进行多次研究、创新，
2、总结形成了该工法。经过多个项目的实际应用，本工法切实解决了这一施工难题，同时提高了施工效率，大大降低了施工风险，节约了施工成本，符合绿色施工可持续发展理念。得到了本公司、建设单位、当地政府部门的认可及肯定，具有一定的推广及应用价值。2、工法特点1、解决了后期临边作业无法悬挂安全带问题，且该安全带锁扣固定装置为工具式、可拆卸重复使用，安装简单，节约成本。2、利用外墙现有螺杆洞进行安装，无需预埋或开孔，对结构无损伤，施工工艺简单，绿色环保。3、/用现有建筑物结构进行固定，具有可靠的安全性。4、适用范围广，推广利用价值高。3、适用范围本工法适用于所有结构拆模后存在螺杆洞且临边作业时无可靠安全带锁扣系

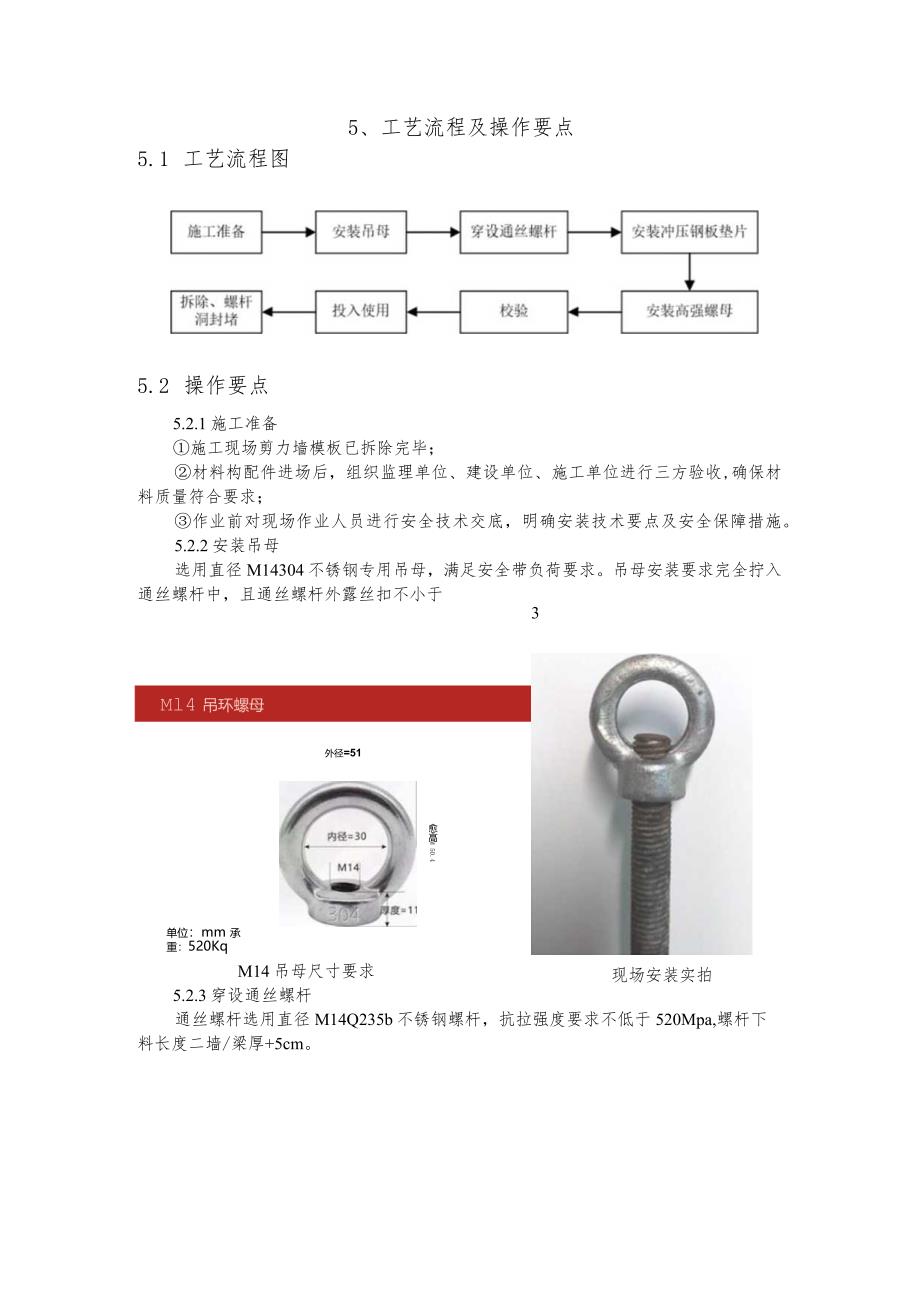

3、挂点的情况。4、工艺原理本工法利用剪力墙现有螺杆洞，穿设通丝螺杆。在螺杆一端采用安全锁扣专用吊母进行紧固，另外一端垫设冲孔钢板垫片，用高强螺母进行紧固，与墙体形成可靠拉结。现有结构5、工艺流程及操作要点5.1 工艺流程图3丝。现场安装实拍单位：mm 承重：520Kq外径=51愈高M 50.45.2 操作要点5.2.1施工准备施工现场剪力墙模板已拆除完毕；材料构配件进场后，组织监理单位、建设单位、施工单位进行三方验收,确保材料质量符合要求；作业前对现场作业人员进行安全技术交底，明确安装技术要点及安全保障措施。5.2.2安装吊母选用直径M14304不锈钢专用吊母，满足安全带负荷要求。吊母安装要求完

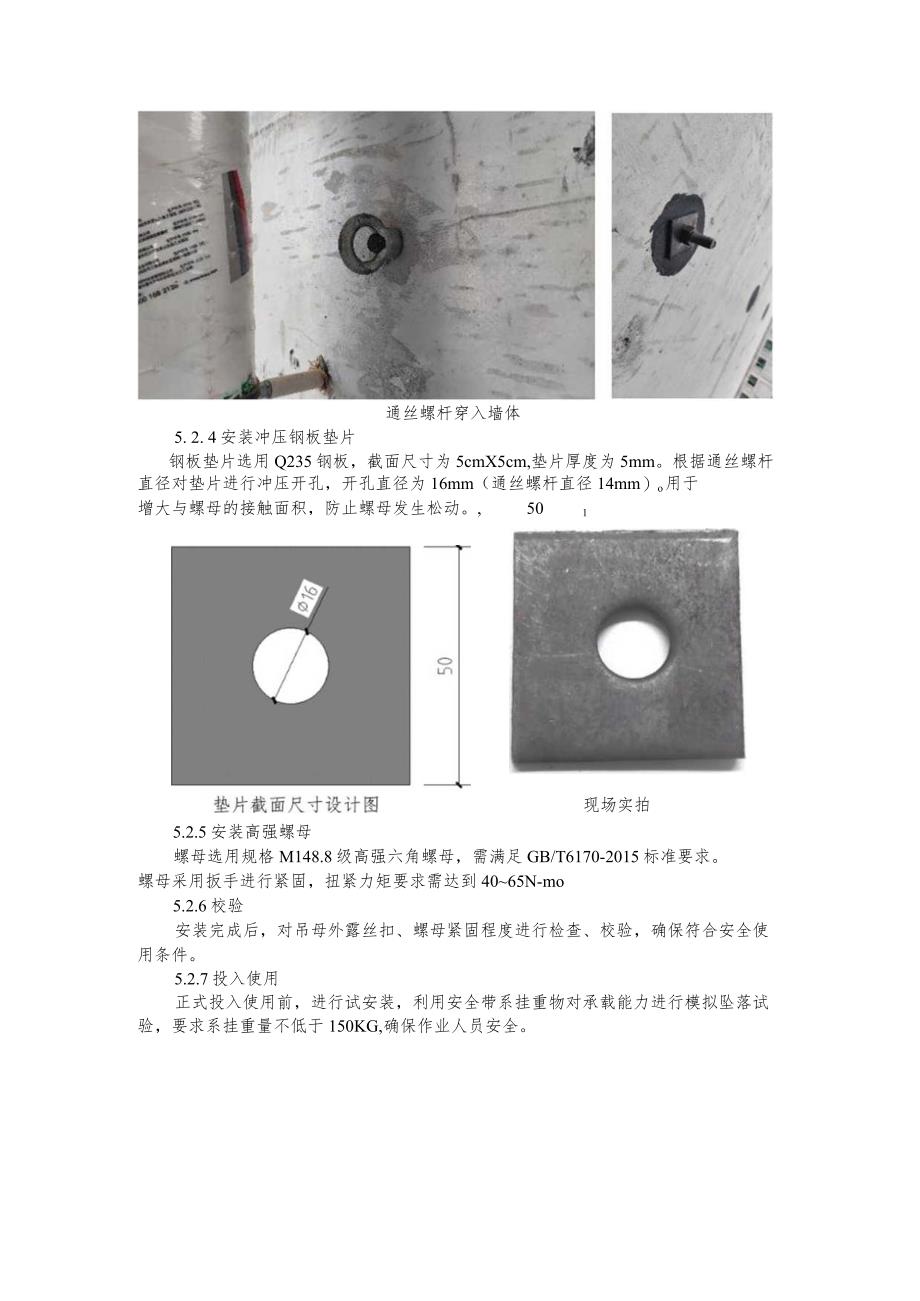

4、全拧入通丝螺杆中，且通丝螺杆外露丝扣不小于Ml4吊环螺母M14吊母尺寸要求5.2.3穿设通丝螺杆通丝螺杆选用直径M14Q235b不锈钢螺杆，抗拉强度要求不低于520Mpa,螺杆下料长度二墙/梁厚+5cm。通丝螺杆穿入墙体5. 2. 4安装冲压钢板垫片钢板垫片选用Q235钢板，截面尺寸为5cmX5cm,垫片厚度为5mm。根据通丝螺杆直径对垫片进行冲压开孔，开孔直径为16mm（通丝螺杆直径14mm）o用于增大与螺母的接触面积，防止螺母发生松动。,501现场实拍5.2.5安装高强螺母螺母选用规格M148.8级高强六角螺母，需满足GB/T6170-2015标准要求。螺母采用扳手进行紧固，扭紧力矩要求需
5、达到4065N-mo5.2.6校验安装完成后，对吊母外露丝扣、螺母紧固程度进行检查、校验，确保符合安全使用条件。5.2.7投入使用正式投入使用前，进行试安装，利用安全带系挂重物对承载能力进行模拟坠落试验，要求系挂重量不低于150KG,确保作业人员安全。坠落试验安装完成成型效果5.2.8拆除、螺杆洞封堵施工作业完毕后，对该装置进行拆除回收再利用。拆除完成后清理孔内杂物,进行螺杆洞封堵。6、人员、材料及机具设备主要劳动力计划6.1 主要材料施工主要材料性匍2表序号材料名称型号单位备注1吊母M14个材质308不锈钢2通丝螺杆M14个材质308不锈钢3冲压钢板垫片50505mm（内开孔直径16mm）个
6、Q235钢板4高强螺母M14个材质8.8级碳钢6.2 主要机具设备施工主要机具序号设备名称型号单位数量用途1扳手/1紧固螺母7、质量控制1、通丝螺杆、冲压钢板垫片质量应符合GB/T700-2006碳素结构钢规范要求；吊母质量需符合JB/T7382-1994吊环螺母规范要求。2、材料进场前施工单位应组织监理、建设单位进行三方联合验收，检查材料规格、尺寸、产品合格证等，符合验收要求后方可进入施工现场使用。对质量有怀疑，可委托第三方试验室对原材料进行复试检验。3、首次使用应进行试安装，安装完成后对该装置进行模拟坠落试验，确保承载力符合使用要求。4、吊母要求完全拧入螺杆且螺杆外露丝扣不小于3丝。5、高
7、强螺母、冲压钢板垫片与结构应紧固到位，且螺杆伸出螺母长度不应小于IOC明采用电动扳手进行紧固，扭紧力矩需达到4065Nmo8、安全措施8.1 安全控制标准认真贯彻执行“预防为主、安全第一、综合治理”的方针，严格执行各项规章制度，现场安全管理，应执行以下标准：1、中华人民共和国安全生产法2、安全生产管理条例3、建筑施工安全检查标准JGJ59-20114、建筑施工高处作业安全技术规范JGJ80-20168.2安全措施1、加强人员进场严把关，尤其是涉及高处作业、悬空作业、临边作业等危险作业人员必须从严准入管理，严禁不具备资格（特殊工种必须持证上岗）、技能的人员以及身患不宜高处作业疾病如贫血、高血压、
8、心脏病、癫痫、身体疲劳过度、精神不振、情绪低落等人员从事高处作业；2、进入施工现场，作业区戴好合格的安全帽，并系好帽带，禁止吸烟，禁止酒后上岗。衣着灵便，操作时精神集中。3、高处作业人员应经过体检，合格后方可上岗，有心脏病等不适宜高空作业的人不得从事高处作业。4、高空作业距施工面高度超过2米（含2米）时应系牢合格的安全带。5、在没有可靠的防护设施时，高处作业必须系安全带，否则不准在高处作业。同时安全带的质量必须达到以使用安全要求，并要做到高挂低用。6、坚持班前安全活动，针对班组的专业特点和作业条件进行安全技术交底。安全技术交底包括两方面内容：一是按照施工方案的要求对施工方案进行细化和补充：二是
9、要将操作者的安全注意事项讲明，保证操作者的人身安全。7、加强高处作业人员安全教育交底频次和针对性，加强对高处作业人员安全防护技能专项培训；8、采用新工艺、新技术、新设备施工和调换工作岗位时，项目部应对操作人员进行新技术新岗位的安全教育。9、不准在六级强风或大雨、雾天气从事露天高处作业。另外，还必须做好高处作业过程中的安全检查，如发现人的异常行为、物的异常状态，要及时加以排除，使之达到安全要求，从而控制高处坠落事故发生。9、环境保护措施1、安全带系挂装置为可拆卸、可周转重复使用，符合绿色施工理念。2、利用结构现有螺杆洞进行安装，无需打孔、预埋。对结构无损伤，环保、无污染，对周围环境干扰小。3、施
10、工完成拆除后，应及时进行回收，做好防锈处理，避免受雨水腐蚀产生氧化生锈，影响其材料性能。4、放置长时间不用是应存放于库房内，存放环境应干燥通风，保证其使用寿命。10、效益分析10.1 经济效益本工法对模板加固对拉螺杆进行重复利用，利用现有结构螺杆洞进行安装，无需进行预埋预留或开孔。后期使用完成后，无需进行切割，可拆卸后回收再利用，无材料损耗，周转利用率高，节约成本。同时安装工艺简单，施工效率高，在一定程度上可节约施工工期，综合效益显著。本工法相比传统做法，吊环无需预埋或后开孔，安装每个吊环预计可节约成本20元。综合三个项目实际运用，总计节约费用340560元。10.2 社会效益经过使用效果对比，本工法采用对拉工具式安全带系挂装置，大大提高了高处临边作业的安全性、可靠性，有效降低了高处临边作业安全风险。相比传统做法，无需进行预埋与开孔，对结构无损伤，作业过程环保、无污染，施工工艺简单，适用范围广，可大大提高施工效率。所有构配件拆卸后均可多次周转重复再利用，符合绿色施工可持续发展施工理念，达到降本增效的目的。通过在多个项目的成功应用，得到了建设单位、监理单位及相关政府部门的一直认可。具有施工简单、环保无污染、可拆卸、可周转重复使用等诸多有点，同时可大大提高高处临边作业的安全性，综合效益显著，具有一定的推广性。
