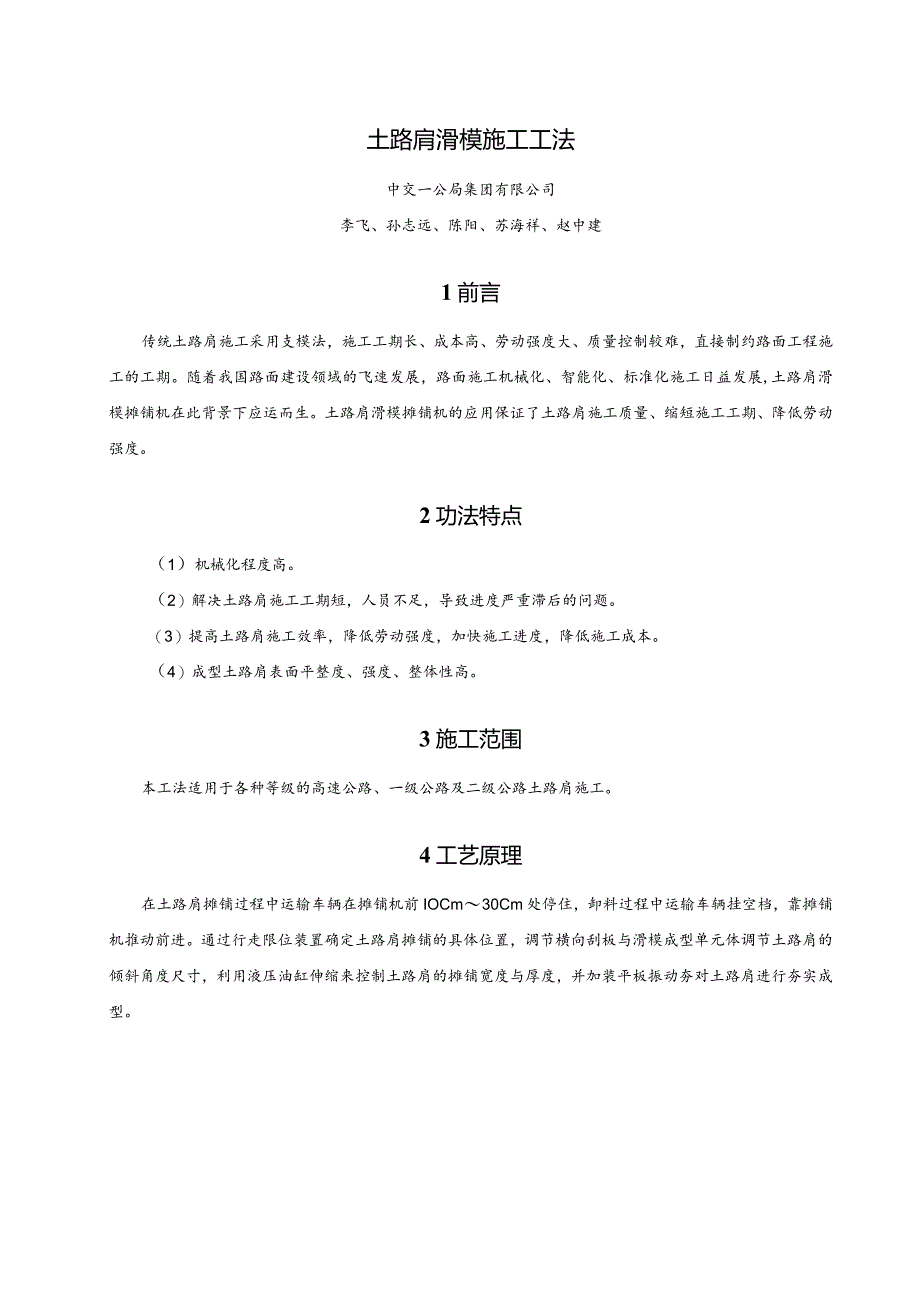

1、土路肩滑模施工工法中交一公局集团有限公司李飞、孙志远、陈阳、苏海祥、赵中建1前言传统土路肩施工采用支模法，施工工期长、成本高、劳动强度大、质量控制较难，直接制约路面工程施工的工期。随着我国路面建设领域的飞速发展，路面施工机械化、智能化、标准化施工日益发展,土路肩滑模摊铺机在此背景下应运而生。土路肩滑模摊铺机的应用保证了土路肩施工质量、缩短施工工期、降低劳动强度。2功法特点（1）机械化程度高。（2）解决土路肩施工工期短，人员不足，导致进度严重滞后的问题。（3）提高土路肩施工效率，降低劳动强度，加快施工进度，降低施工成本。（4）成型土路肩表面平整度、强度、整体性高。3施工范围本工法适用于各种等级的
2、高速公路、一级公路及二级公路土路肩施工。4工艺原理在土路肩摊铺过程中运输车辆在摊铺机前IOCm30Cm处停住，卸料过程中运输车辆挂空档，靠摊铺机推动前进。通过行走限位装置确定土路肩摊铺的具体位置，调节横向刮板与滑模成型单元体调节土路肩的倾斜角度尺寸，利用液压油缸伸缩来控制土路肩的摊铺宽度与厚度，并加装平板振动夯对土路肩进行夯实成型。5工艺流程及操作要点5.1施工工艺流程滑模机就位及调图51工艺流程图5.2操作要点1 .施工准备（1）技术准备测量放样校核道路中线，测设现浇路肩的控制桩，直线段柱距为20米，曲线段为10米，路口为1-5米，现场锭水泥钉，挂线施工。技术人员认真熟悉设计图纸，掌握招标文
3、件、施工规范，组织相关人员进行现场勘察，向施工人员进行详细技术交底，对各子分项工程进行自检、报验。G)试验员对原材料进行复试。质检人员负责分项工程的质量监测.工程部对现场作业人员进行三级技术、安全、环境保护交底。(2)现场准备施工前必须检查机械是否运行良好，并进行机械试运行。(3)材料准备(D士路肩施工前，土路肩施工所需的材料应全部到场，所有报验手续已完成，并经监理现场验收合格，确保具备开工条件。2 .准备下承层根据测量放线，对水泥稳定碎石基层超宽处进行凿除，凿除采用两台风镐进行作业，并用铁辙清除基底杂物。如遇基底松散部位，应人工夯实，整理出路肩基底形状，注意路肩的斜交角度。3 .测量挂线根据
4、测量放样的点位,挂设钢丝绳作为基准线，基准线两侧各设置一个紧线器,基准线应定设牢固，禁止扰动。摊铺过程中禁止碰撞基准线，一但碰撞变位，应重新测量定设。4 .料场闷料土路肩摊铺前2-3天对取土场进行灌水闷料，根据项目现场一系列的摊铺总结试验确定含水率达8.7%-10.2%时砂砾土塑性较好，摊铺成型的土路肩完整、不易塌边，取料时应进行全段面开挖，保证填料含水率均匀一致。5 .滑模机就位及调试首先对滑模机表面杂物进行清理，检查各个部件、传感器元件等信号是否正常，一些正常后，进行滑模机就位设置，此时将滑模机的传感器滑竿搭接在挂设的基准线上，以基准线为基准，在竖直及水平两个平面上，调整橙具至设计的高度及
5、水平位置。槿具位置调整好并检查正确无误后，将传感器指示灯调灭，滑模摊铺机记录、锁定初始状态，滑模机就位完毕。(6)集料运输土路肩滑模摊铺机采用自卸车运料，按指定的运输路线快速运到施工现场，设专人指挥车辆卸料，减少集料水分蒸发，确保土路肩成型质量。卸料时要保证摊铺机料斗中剩余一部分混合料不要露出刮料板，运输车离开后应及时收斗使剩余集料同下一车一起摊铺。(7)摊铺振动成型土路肩滑模摊铺机设有两条水平设置的滑道，通过两根竖向导轨滑动设置在两条滑道上，车体架上设置有驱动两条导轨滑动的横向油缸，滑模成型模具通过升降油缸在两根竖向导轨上升降滑动。调整行走限位装置与土路肩事先放出的边线对齐，摊铺机行走过程中
6、保持限位装置与边线始终重合，确保成型的土路肩线型直顺。同时通过调整液压油缸伸缩来控制摊铺宽度与厚度，调整熨平板的倾角控制横坡。摊铺前人工调整液压油缸使熨平板底部距下承层顶的距离为土路肩的松铺厚度，采用走挂钢丝绳的方法控制高程。同时为保证成型土路肩与下承层垂直度，调整内侧档板距下承层顶不超过ICm。摊铺机行走速度为35mmin,振动频率为35004500rmin时，成型的土路肩表面平整，线性顺直，无塌边现象。当摊铺机速度大于5/min时，随着摊铺速度和振动频率逐渐增大表面压实逐渐降低,塌边掉角现象越发严重。考虑到土路肩施工进度、成型后的外观质量、经济性等，将摊铺速度控制在3mmin-5mmin,
7、振动频率控制在35004500rmin0开始摊铺后，摊铺机先缓慢起步逐渐达到设定摊铺速度，调整压实成型装置至最佳振动频率，摊铺过程中自动振动夯实成型，成型后的土路肩压实度达93%以上。图5-2路肩摊铺成型(8)成品检测每天土路肩施工完成后，由试验室对成型土路肩压实度进行检测。6材料设备表6-1主要材料一览表序号材料名称单位数量备注1土路肩摊铺机台12含水率8.7%-10.2%砂砾土m328425.143自卸车辆67质控制7.1 主要技术指标表71路肩实测项目项次检查项目规定值或允许偏差检查方法和频率1压实度()不小于设计值，设计未规定时不小于90%每20Om测1点2平整度(mm)土路肩203m
8、直尺：每200m测2处X5尺3横坡()1.0水准仪：每20Om测2个断面4宽度(mm)满足设计要求尺量：每20Om测2点5外观路肩应无阻水，无杂物7.2 质量控制措施（1） 土路肩滑膜摊铺机摊铺过程中，移动速度控制在3mmin-5mmin(2)摊铺过程中，振动器的振动频率控制在3500-45007min0(3)摊铺机摊铺过程中，挡板倾斜夹角控制在30-60度。(4)内侧档板距土路肩的下承层顶小于ICm。(5)运输车辆在摊铺机前IoCm30Cm处停住，严禁撞击摊铺机。卸料过程中运输车辆挂空档，靠摊铺机推动前进。8安全措施(1)建立安全生产保证体系，对操作人员进行专业的技术培训，考核合格后安排上岗
9、工作。(2)在开工前对全体相关人员经行安全技术交底。(3)所有施工人员必须佩带安全帽、反光背心。(4)施工前检查各种施工机具安全性能，存在安全隐患的不得进行相应施工，直至修复无安全隐患方可使用。(5)针对各项具体工程特点、施工环境、施工方法、劳动组织、作业方法、使用的机械、动力设备、变配电设施、以及各种安全防护设施等制定切实可行的安全施工技术措施。(6)做好司机的安全教育，落实安全责任制。（7）施工时，指派专人负责各种机械设备安全作业范围监督、检查，杜绝伤人事故的发生。9环保措施（1）施工区域应保持清洁，做到工完场清。（2） 路肩摊铺时，应尽量避免污染施工场地。（3）施工中的废物集中堆置，并及
10、时处理。（4）施工场地、便道等在使用完毕后，按要求及时恢复。10资源节约（1）本工法形成过程中，严格执行国家对于节能方面的规定的相关要求，最大限度的节省施工成本O（2）采用土路肩滑模摊铺机较传统支模法，较少材料废弃量。11效益分析11.1 经济效益土路肩滑模摊铺机使土路肩施工速度得到显著提高，使人、材、机的充分利用，大幅节省机械设备费用及人工费用。土路肩施工进度直接影响路面工程总进度，采用本施工工法缩短了总工期，减少施工管理费用，节约成本。我标段上路肩设计总量28425.14n传统支模法施工成本为51.17万元；采用土路肩滑模摊铺机施工成本为34.11万元，使用该工艺，经济效益大幅度提高。11.2 社会效益土路肩滑模摊铺机加快了土路肩施工进度，可使土路肩施工一次成型，成品外观、压实度、平整度、横坡等各项控制性指标均可控。使用本机械，使施工环节连接有序，施工流程规范、标准，施工质量稳定、可控，由人为控制转为机械控制，提高了现场施工标准化。
