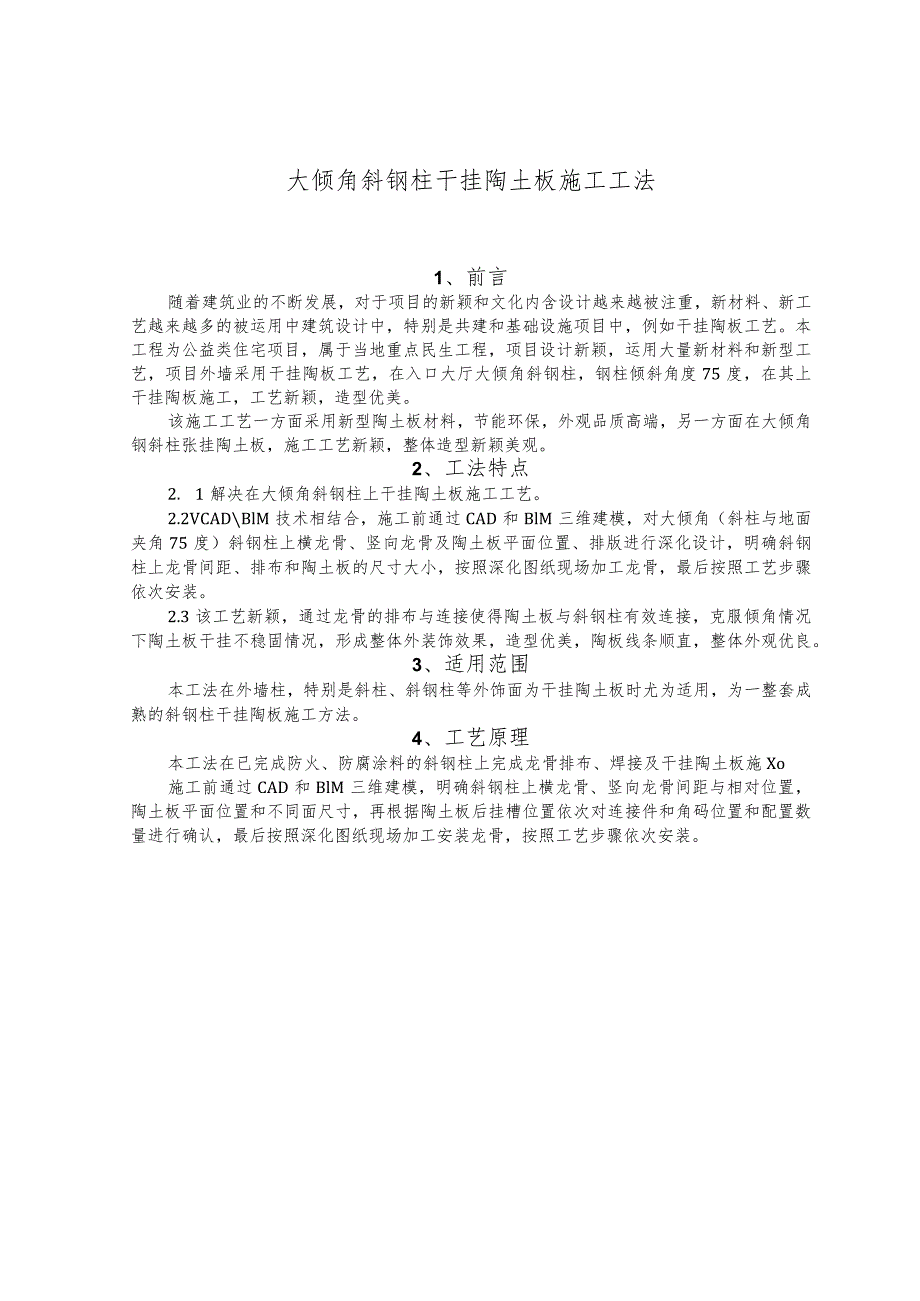

1、大倾角斜钢柱干挂陶土板施工工法1、前言随着建筑业的不断发展，对于项目的新颖和文化内含设计越来越被注重，新材料、新工艺越来越多的被运用中建筑设计中，特别是共建和基础设施项目中，例如干挂陶板工艺。本工程为公益类住宅项目，属于当地重点民生工程，项目设计新颖，运用大量新材料和新型工艺，项目外墙采用干挂陶板工艺，在入口大厅大倾角斜钢柱，钢柱倾斜角度75度，在其上干挂陶板施工，工艺新颖，造型优美。该施工工艺一方面采用新型陶土板材料，节能环保，外观品质高端，另一方面在大倾角钢斜柱张挂陶土板，施工工艺新颖，整体造型新颖美观。2、工法特点2. 1解决在大倾角斜钢柱上干挂陶土板施工工艺。2.2VCADBlM技术相
2、结合，施工前通过CAD和BlM三维建模，对大倾角（斜柱与地面夹角75度）斜钢柱上横龙骨、竖向龙骨及陶土板平面位置、排版进行深化设计，明确斜钢柱上龙骨间距、排布和陶土板的尺寸大小，按照深化图纸现场加工龙骨，最后按照工艺步骤依次安装。2.3该工艺新颖，通过龙骨的排布与连接使得陶土板与斜钢柱有效连接，克服倾角情况下陶土板干挂不稳固情况，形成整体外装饰效果，造型优美，陶板线条顺直，整体外观优良。3、适用范围本工法在外墙柱，特别是斜柱、斜钢柱等外饰面为干挂陶土板时尤为适用，为一整套成熟的斜钢柱干挂陶板施工方法。4、工艺原理本工法在已完成防火、防腐涂料的斜钢柱上完成龙骨排布、焊接及干挂陶土板施Xo施工前通

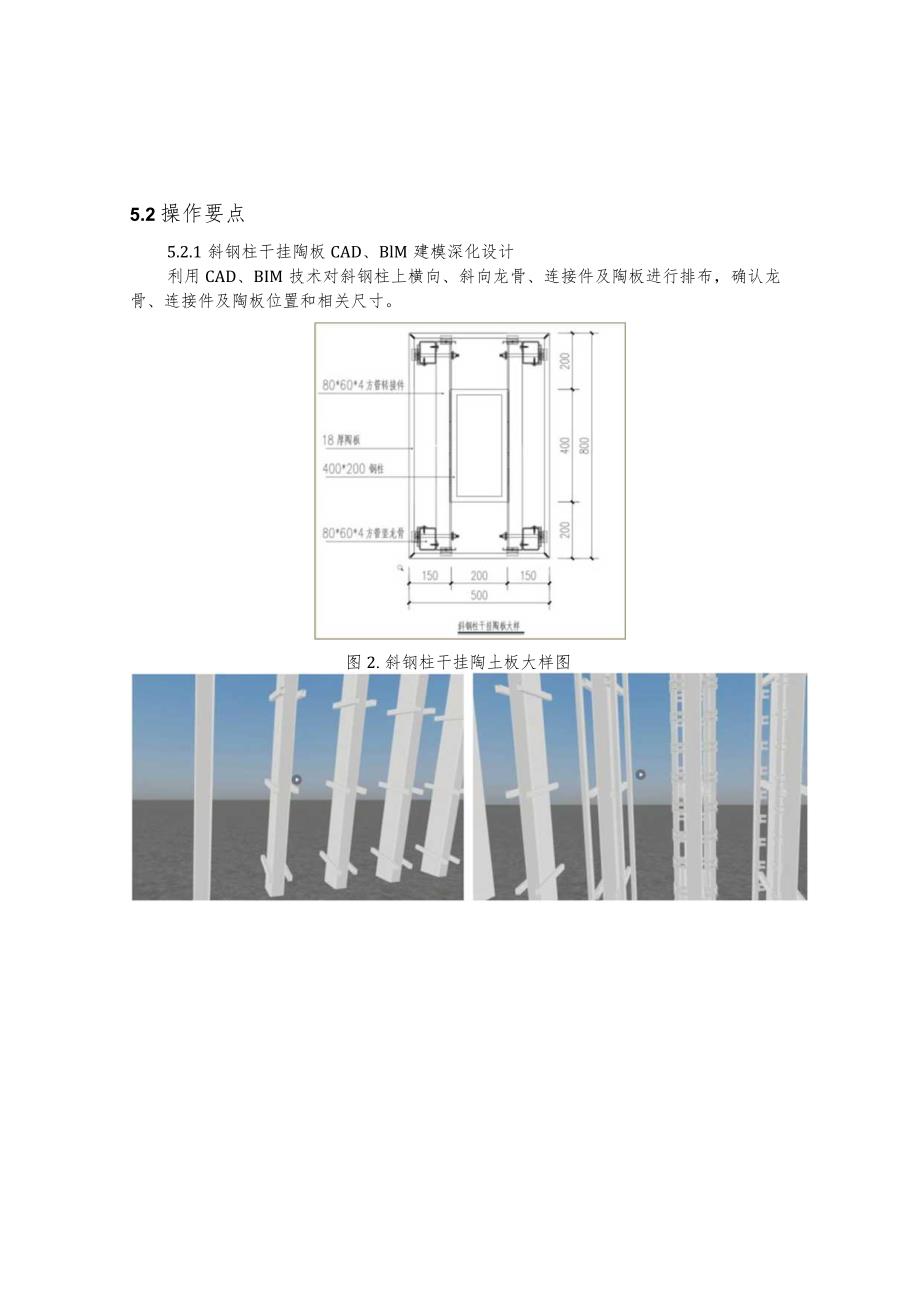

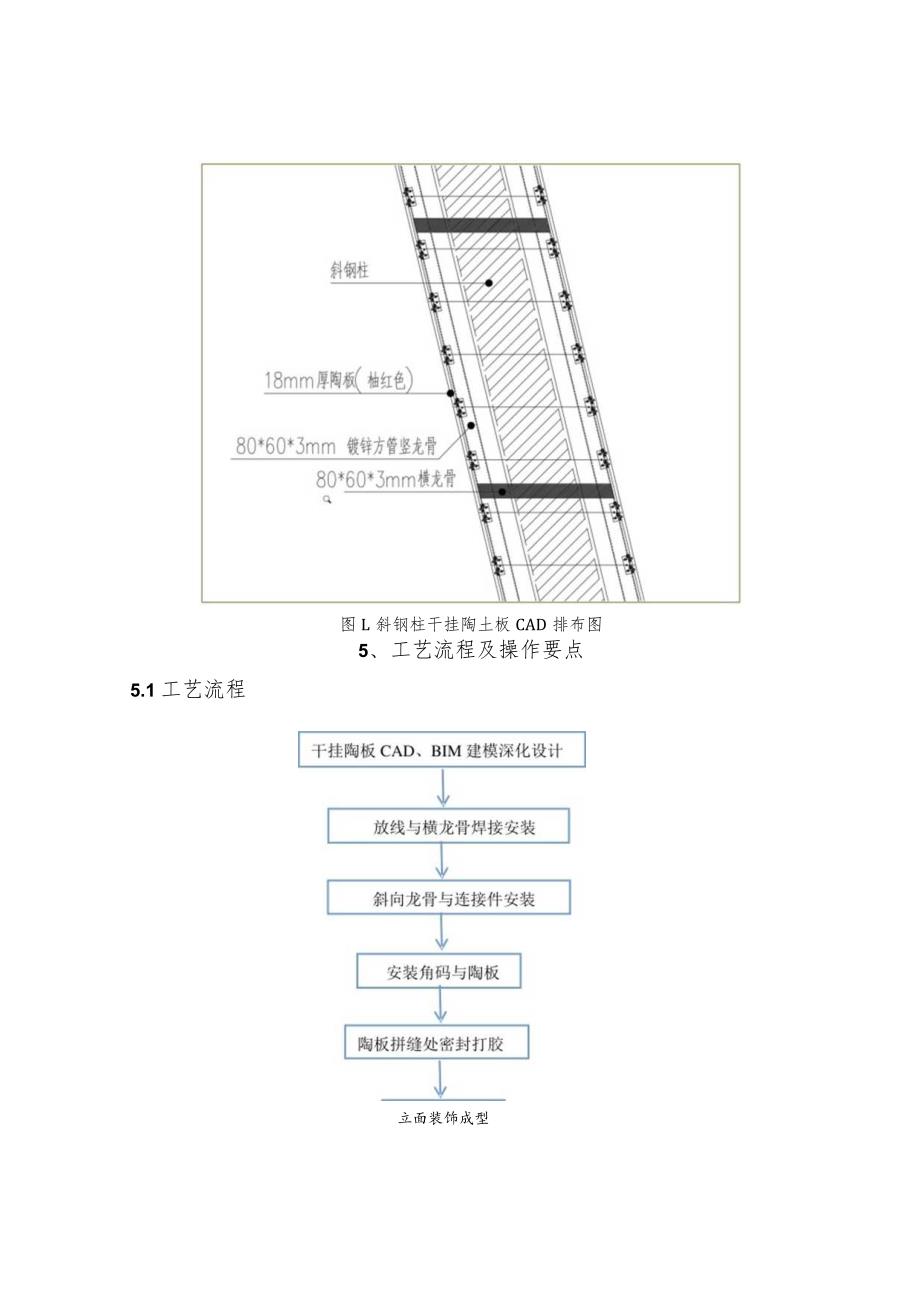

3、过CAD和BlM三维建模，明确斜钢柱上横龙骨、竖向龙骨间距与相对位置，陶土板平面位置和不同面尺寸，再根据陶土板后挂槽位置依次对连接件和角码位置和配置数量进行确认，最后按照深化图纸现场加工安装龙骨，按照工艺步骤依次安装。图L斜钢柱干挂陶土板CAD排布图5、工艺流程及操作要点5.1工艺流程立面装饰成型5.2操作要点5.2.1斜钢柱干挂陶板CAD、BlM建模深化设计利用CAD、BIM技术对斜钢柱上横向、斜向龙骨、连接件及陶板进行排布，确认龙骨、连接件及陶板位置和相关尺寸。图2.斜钢柱干挂陶土板大样图图3,斜钢柱干挂陶土板工艺流程BIM建模图5.2.2放线与横龙骨焊接安装根据深化图纸在斜钢柱上放横龙骨
4、和斜向龙骨控制线，根据横龙骨定位线，剥离焊接区斜钢柱外表面防火防腐涂料，焊接横龙骨，焊接验收合格后补刷焊接处防火和防腐涂料。图4.斜钢柱与横龙骨焊接BlM图接。连接栓连螺丝用攻采自骨用龙琳一向骨斜龙一与向工骨斜龙与横件接*,连龙，一向件一柱钢装斜接斜安装连5.件安装S5接，安图连后上与成骨骨完龙龙装向向安斜斜骨在3龙纸2向图5标计按照深图6,斜向龙骨与震黑器需图7.斜向龙骨与连接件安装实际细部图5. 2.4安装角码与陶板。连接件安装完成后进行角码和陶板安装，角码一段卡于陶板挂槽内（陶板预留有上端和下端挂槽），一段卡住连接件，并采用螺丝顶紧连接件，位于倾斜面的陶板角码与连接件的上端连接采用定制上
5、下双向卡槽角码。图8.双向卡槽角码安装CAD图图9.陶板安装BlM图图10.陶板安装细部构造图5.2.5陶板拼缝处密封打胶陶板干挂完成后拼缝处采用中性硅酮密封胶进行加胶密封处理。图IL陶板拼缝打胶图12.钢斜柱陶板安装成型效果图5.3劳动力组织表5.3劳动力组织情况表（单位：工日/每个功育2房间）序号工序名称专业技术人员技工人数普工人数1施工图纸深化设计1/2横龙骨、斜向龙骨加工13/3龙骨焊接连接1514安装连接片及陶板安装1626拼缝打胶/216、人员、材料及机具设备主要劳动力计划6.1材料主要材料统计表序号材料名称规格主要技术指标1横龙骨80*60*4un/2斜向龙骨80*60*3mm/
6、3连接件2mm铝合金材质4陶土板500*600*18mm,500*800*18mm5角码单向卡槽、双向卡槽/6密封胶硅酮密封胶中性硅酮密封胶6.2设备主要机具序号工器具名称规格1高空作业车30m2电焊机/3扳手/6. 3劳动力计划序号工种人数1焊工5人2钢结构安装工4人3吊车司机4人4安全员2人7、质量控制7.1质量控制标准7.1.1施工时，质量控制与验收应严格按照建筑工程施工质量验收统一标准(GB50300-2013)和金属与石材幕墙工程技术规范(JGJ133-2013)的要求，确保施工质量和安全施工。7.2.1采用CAD、BIM深化设计需按照现场实际已安装完成的斜钢柱定位、尺寸及相对位置进
7、行深化，以确保深化图与现场相符，能够指导施工。7.2.2龙骨、连接件、角码及陶板进场后要检查相关质量证明文件和合格证，并校对其型号、数量、力学性能报告，确保进场材料符合设计要求。7.2.3横向龙骨焊接前需剥离连接处钢钢柱外表面防火涂料，保证横向龙骨与斜钢柱的有效焊接，焊接完成后要对焊缝进行检查验收，并补刷防腐防火涂料，确保结构防火安全。7.2.4干挂陶板角码螺丝应与连接件紧密结合，陶板直角对接采用海棠角对接，线条应顺直，棱角应方正。8、安全措施施工中安全措施具体如下：1. 1龙骨与斜钢柱焊接前，必须检查焊接设备和工具是否安全，如焊机是否接地,连接点是否接触良好，焊接电缆的绝缘护套是否损坏，应事
8、先申请用火证，并设专人监护。8. 2在设备上焊接前，应先将设备的接地线或中性线拆除，焊接后再恢复。9. 3焊接前，应检查工作环境，清除危险有害因素，并设置监督人员。当附近有其他人员和相关设施时，应采取屏幕保护和安全间隔，以确保作业安全。在高处进行焊接作业时，必须悬挂安全带。更换焊条时，焊工应戴绝缘手套。10. 4斜钢柱干挂陶板时应搭设满堂脚手架或采用高空车进行安装操作，焊接作业应设置接火盆。11. 5进行安装作业及高处作业时系好安全带。9、环境保护措施11.1 境管理目标：施工现场的环境管理，应使其符合施工环保的各项具体要求。12. 2环境管理措施：在严把质量关的基础上加大施工现场文明管理与环
9、境防治工作，具体措施如下：13. 2.1成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章，加强对工程材料、设备生产生活垃圾的控制和治理，遵守有防火及废弃物处理的规章制度，做好交通环境疏导，充分满足便民要求，认真接受城市交通管理，随时接受相关单位的监督检查。14. 2.2在施工前，由项目总工程师按国家或地方有关施工环保措施及企业环境管理体系要求，进行必要的培训。15. 3现场垃圾及时清理，并存放进指定垃圾站。做到工完场清。整个定型化防护门堆放场地与施工现场要达到整齐有序、干净无污染的整体效果。10、效益分析10.1经济效益“大倾角斜钢柱干
10、挂陶土板施工工法”是一套完整先进的施工工艺，通过CAD、BlM技术深化设计，一次施工成优，具简单、精准、高效，同时提高工程质量、加速施工进度、降低成本和实现文明施工等优点，西安市儿童福利院改扩建项目节约工期15个工日，造价节省3.2万元。陶土板是一种新型节能、环保型装饰材料，其斜钢柱上干挂工艺新颖独特，较为少见，工法结合BlM建模技术，施工前完成排版、工艺流程三维模拟，施工过程无返工，一次施工成优，减少材料浪费，加快施工进度，整体施工成型效果美观，干挂陶板线条顺直，轮廓硬朗，倾斜干挂安全，与其他墙面干挂石材有效融合，艺术观赏性强，美观大气，对项目整体外立面提升效果显著，对于企业的施工能力的肯定，对知名度有一定的提升，得到了业主的充分肯定。
