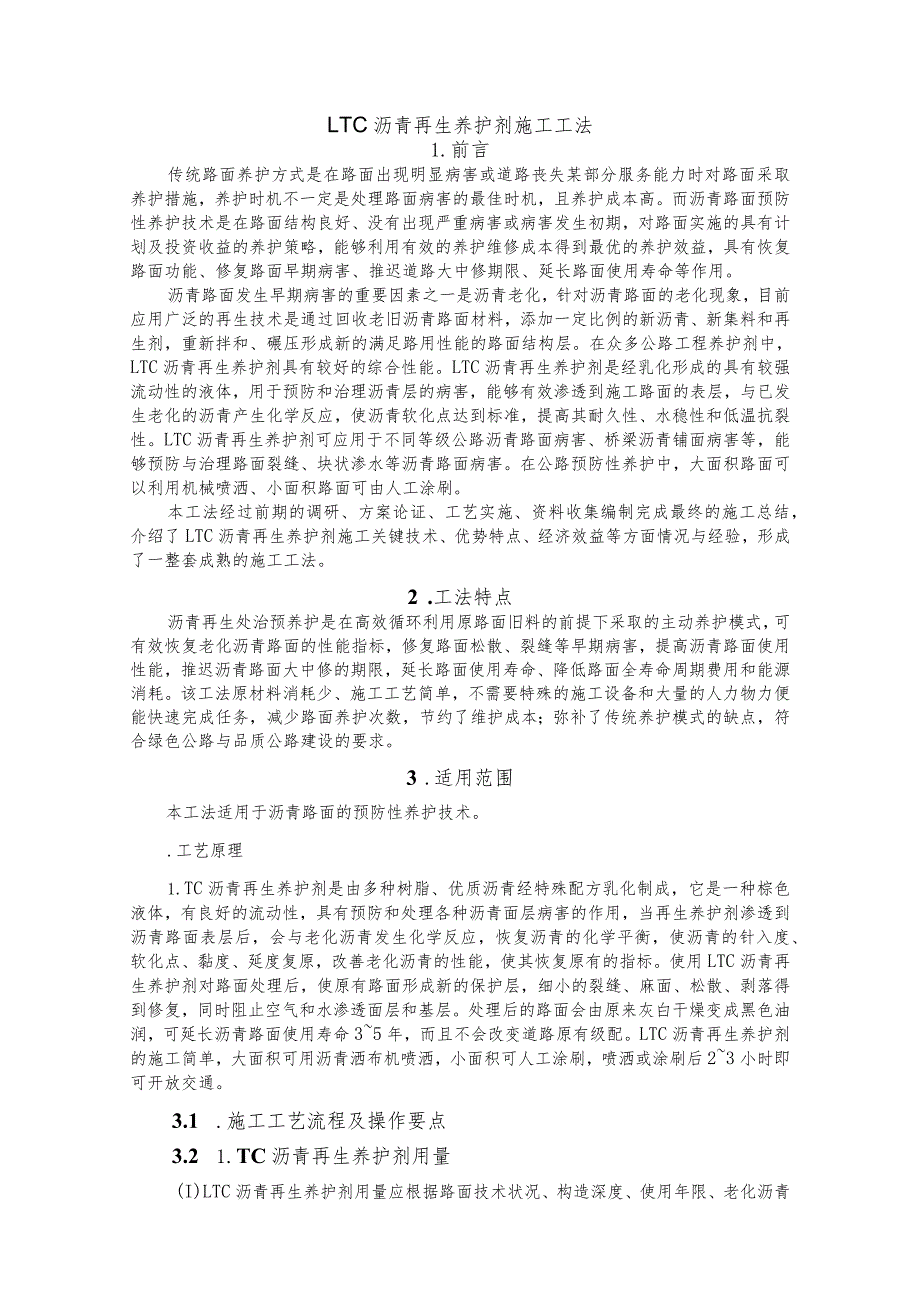

1、LTC沥青再生养护剂施工工法1.前言传统路面养护方式是在路面出现明显病害或道路丧失某部分服务能力时对路面采取养护措施，养护时机不一定是处理路面病害的最佳时机，且养护成本高。而沥青路面预防性养护技术是在路面结构良好、没有出现严重病害或病害发生初期，对路面实施的具有计划及投资收益的养护策略，能够利用有效的养护维修成本得到最优的养护效益，具有恢复路面功能、修复路面早期病害、推迟道路大中修期限、延长路面使用寿命等作用。沥青路面发生早期病害的重要因素之一是沥青老化，针对沥青路面的老化现象，目前应用广泛的再生技术是通过回收老旧沥青路面材料，添加一定比例的新沥青、新集料和再生剂，重新拌和、碾压形成新的满足路
2、用性能的路面结构层。在众多公路工程养护剂中，LTC沥青再生养护剂具有较好的综合性能。LTC沥青再生养护剂是经乳化形成的具有较强流动性的液体，用于预防和治理沥青层的病害，能够有效渗透到施工路面的表层，与已发生老化的沥青产生化学反应，使沥青软化点达到标准，提高其耐久性、水稳性和低温抗裂性。LTC沥青再生养护剂可应用于不同等级公路沥青路面病害、桥梁沥青铺面病害等，能够预防与治理路面裂缝、块状渗水等沥青路面病害。在公路预防性养护中，大面积路面可以利用机械喷洒、小面积路面可由人工涂刷。本工法经过前期的调研、方案论证、工艺实施、资料收集编制完成最终的施工总结，介绍了LTC沥青再生养护剂施工关键技术、优势特
3、点、经济效益等方面情况与经验，形成了一整套成熟的施工工法。2 .工法特点沥青再生处治预养护是在高效循环利用原路面旧料的前提下采取的主动养护模式，可有效恢复老化沥青路面的性能指标，修复路面松散、裂缝等早期病害，提高沥青路面使用性能，推迟沥青路面大中修的期限，延长路面使用寿命、降低路面全寿命周期费用和能源消耗。该工法原材料消耗少、施工工艺简单，不需要特殊的施工设备和大量的人力物力便能快速完成任务，减少路面养护次数，节约了维护成本；弥补了传统养护模式的缺点，符合绿色公路与品质公路建设的要求。3 .适用范围本工法适用于沥青路面的预防性养护技术。.工艺原理1.TC沥青再生养护剂是由多种树脂、优质沥青经特
4、殊配方乳化制成，它是一种棕色液体，有良好的流动性，具有预防和处理各种沥青面层病害的作用，当再生养护剂渗透到沥青路面表层后，会与老化沥青发生化学反应，恢复沥青的化学平衡，使沥青的针入度、软化点、黏度、延度复原，改善老化沥青的性能，使其恢复原有的指标。使用LTC沥青再生养护剂对路面处理后，使原有路面形成新的保护层，细小的裂缝、麻面、松散、剥落得到修复，同时阻止空气和水渗透面层和基层。处理后的路面会由原来灰白干燥变成黑色油润，可延长沥青路面使用寿命35年，而且不会改变道路原有级配。LTC沥青再生养护剂的施工简单，大面积可用沥青洒布机喷洒，小面积可人工涂刷，喷洒或涂刷后23小时即可开放交通。3.1 .

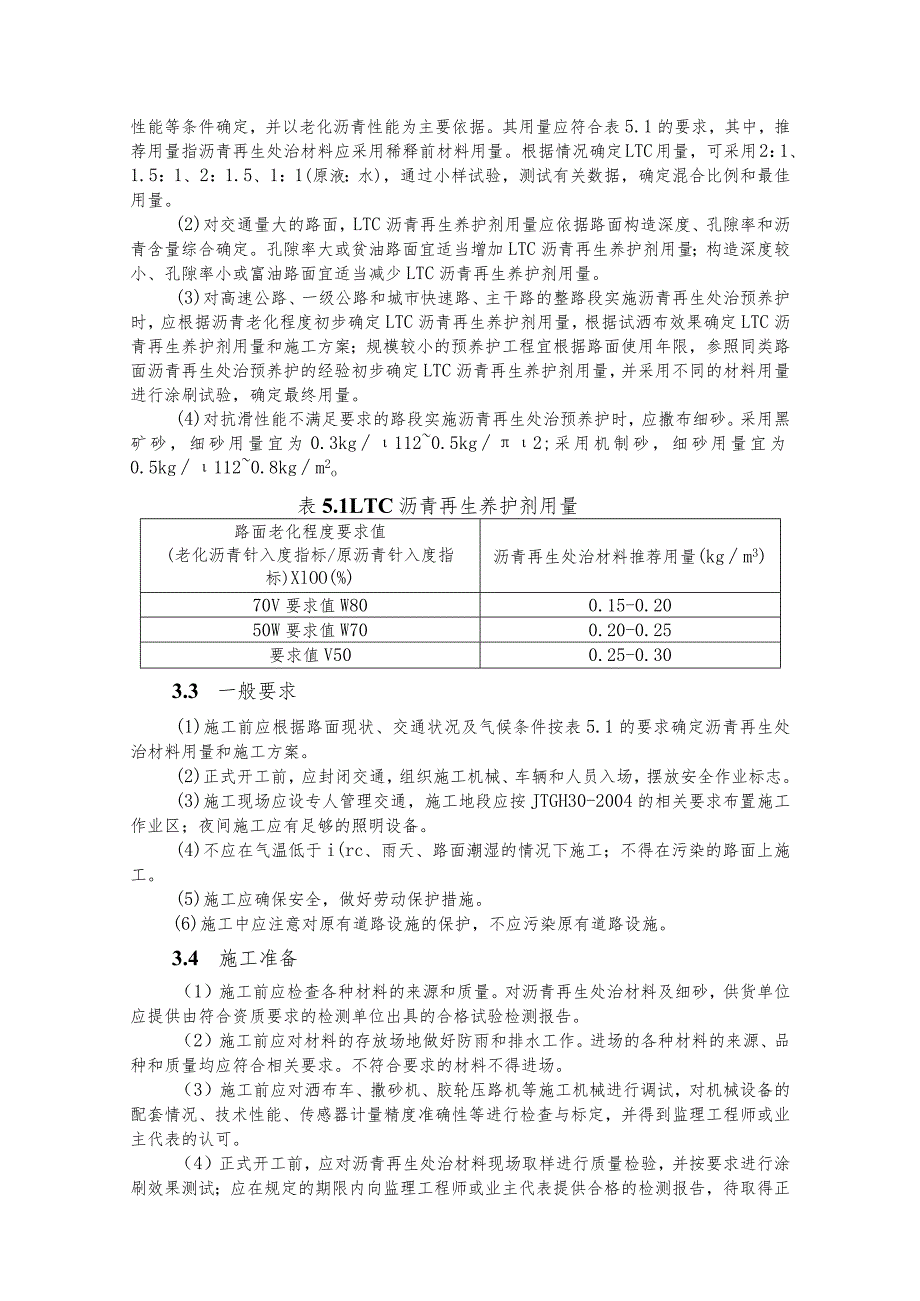

5、施工工艺流程及操作要点3.2 1.TC沥青再生养护剂用量(I)LTC沥青再生养护剂用量应根据路面技术状况、构造深度、使用年限、老化沥青性能等条件确定，并以老化沥青性能为主要依据。其用量应符合表5.1的要求，其中，推荐用量指沥青再生处治材料应采用稀释前材料用量。根据情况确定LTC用量，可采用2：1、1.5：1、2：1.5、1：1(原液：水)，通过小样试验，测试有关数据，确定混合比例和最佳用量。(2)对交通量大的路面，LTC沥青再生养护剂用量应依据路面构造深度、孔隙率和沥青含量综合确定。孔隙率大或贫油路面宜适当增加LTC沥青再生养护剂用量；构造深度较小、孔隙率小或富油路面宜适当减少LTC沥青再生养
6、护剂用量。(3)对高速公路、一级公路和城市快速路、主干路的整路段实施沥青再生处治预养护时，应根据沥青老化程度初步确定LTC沥青再生养护剂用量，根据试洒布效果确定LTC沥青再生养护剂用量和施工方案；规模较小的预养护工程宜根据路面使用年限，参照同类路面沥青再生处治预养护的经验初步确定LTC沥青再生养护剂用量，并采用不同的材料用量进行涂刷试验，确定最终用量。(4)对抗滑性能不满足要求的路段实施沥青再生处治预养护时，应撒布细砂。采用黑矿砂，细砂用量宜为0.3kg1120.5kg2;采用机制砂，细砂用量宜为0.5kg1120.8kgm2o表5.1LTC沥青再生养护剂用量路面老化程度要求值(老化沥青针入度
7、指标/原沥青针入度指标)XlOO(%)沥青再生处治材料推荐用量(kgm3)70V要求值W800.15-0.2050W要求值W700.20-0.25要求值V500.25-0.303.3 一般要求(1)施工前应根据路面现状、交通状况及气候条件按表5.1的要求确定沥青再生处治材料用量和施工方案。(2)正式开工前，应封闭交通，组织施工机械、车辆和人员入场，摆放安全作业标志。(3)施工现场应设专人管理交通，施工地段应按JTGH30-2004的相关要求布置施工作业区；夜间施工应有足够的照明设备。(4)不应在气温低于i(rc、雨天、路面潮湿的情况下施工；不得在污染的路面上施工。(5)施工应确保安全，做好劳动
8、保护措施。(6)施工中应注意对原有道路设施的保护，不应污染原有道路设施。3.4 施工准备（1）施工前应检查各种材料的来源和质量。对沥青再生处治材料及细砂，供货单位应提供由符合资质要求的检测单位出具的合格试验检测报告。（2）施工前应对材料的存放场地做好防雨和排水工作。进场的各种材料的来源、品种和质量均应符合相关要求。不符合要求的材料不得进场。（3）施工前应对洒布车、撒砂机、胶轮压路机等施工机械进行调试，对机械设备的配套情况、技术性能、传感器计量精度准确性等进行检查与标定，并得到监理工程师或业主代表的认可。（4）正式开工前，应对沥青再生处治材料现场取样进行质量检验，并按要求进行涂刷效果测试；应在规
9、定的期限内向监理工程师或业主代表提供合格的检测报告，待取得正式认可后方可开工。（5）施工前应将路面清扫干净，并用强力空气喷吹设备清除裂缝中的砂石及垃圾。对于机器设备无法清理的地方，应采用人工方式辅助清理。（6）施工前应对符合使用要求和设计规定予以保留的交通标线、突起路标及其他路面设施，采取覆盖塑料胶膜等保护措施。对不符合使用要求和设计规定不予保留的交通标线、突起路标及其他路面设施应按以下要求进行处理：a）对不予保留的交通标线可直接进行沥青再生处治材料的洒布与涂刷；（7） b）对不予保留的突起路标及其他路面设施，应在洒布与涂刷沥青再生处治材料之前清除，并修复因此损坏的路面。（8） 1.TC沥青再

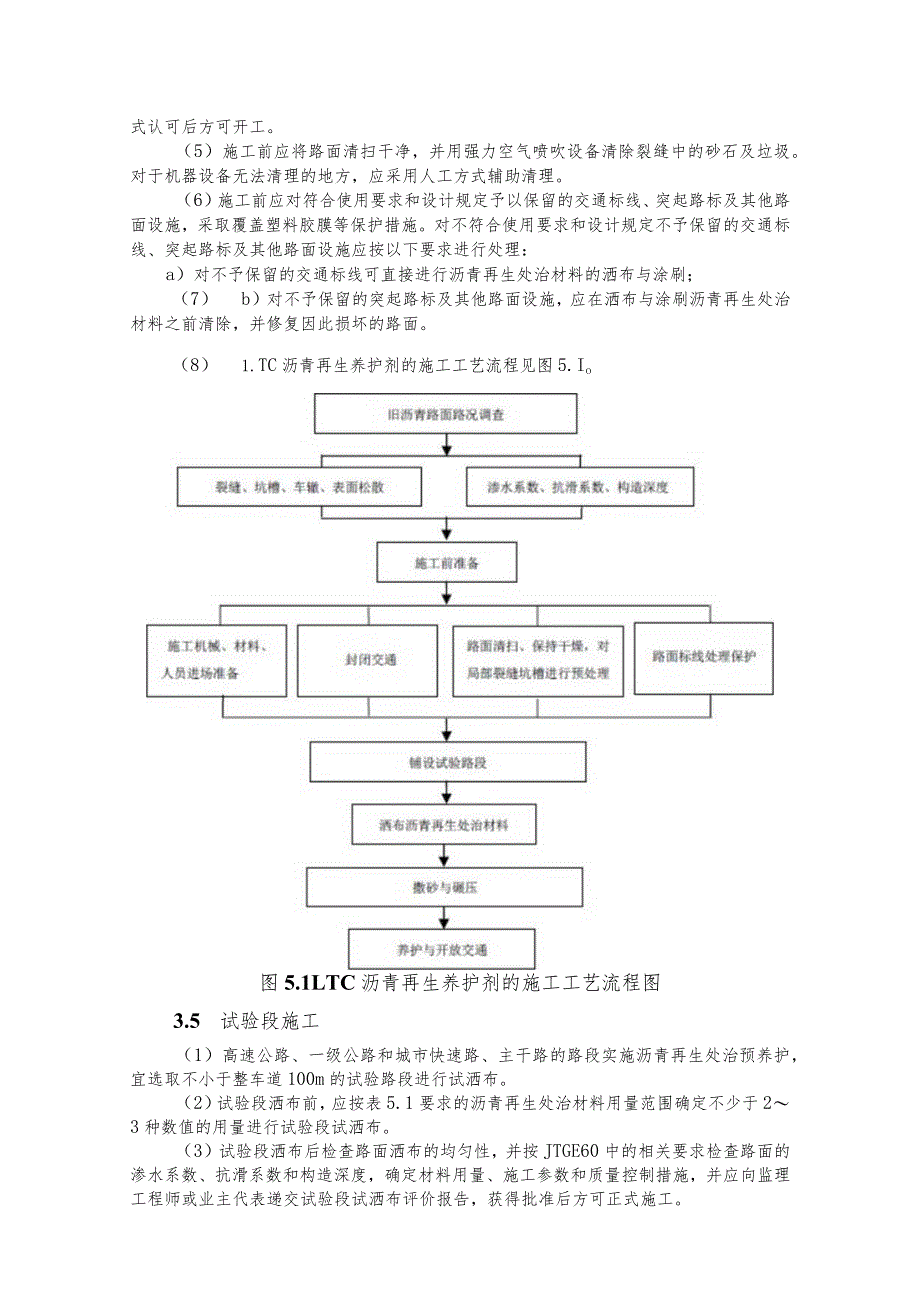

10、生养护剂的施工工艺流程见图5.Io图5.1LTC沥青再生养护剂的施工工艺流程图3.5 试验段施工（1）高速公路、一级公路和城市快速路、主干路的路段实施沥青再生处治预养护，宜选取不小于整车道100m的试验路段进行试洒布。（2）试验段洒布前，应按表5.1要求的沥青再生处治材料用量范围确定不少于23种数值的用量进行试验段试洒布。（3）试验段洒布后检查路面洒布的均匀性，并按JTGE60中的相关要求检查路面的渗水系数、抗滑系数和构造深度，确定材料用量、施工参数和质量控制措施，并应向监理工程师或业主代表递交试验段试洒布评价报告，获得批准后方可正式施工。5.5洒布与涂刷（1）沥青再生处治预养护施工宜采用具有
11、精确计量系统的专用洒布车，小规模施工或局部施工可采用小型手动高压喷洒设备。机械洒布应在干燥、洁净的路面上按下列要求进行：a）喷洒设备的容器罐应配有搅拌装置，以防止沥青再生处治材料的离析。喷洒系统宜配有挡板，防止喷洒过程中材料飞溅；在靠近中央分隔带作业时，应对路缘石等小型构件进行防污染保护；b）喷洒设备应配有过滤器，防止材料不均匀阻塞管道或喷嘴；C）洒布车洒油喷管应高度适宜，喷嘴与洒油喷管应成15。30。夹角，喷嘴应无堵塞，能产生高冲击力的扇形喷雾，洒布时同一个点应有2个或3个喷嘴喷洒，喷雾应分布均匀。喷洒管道宜选用金属材质，喷嘴宜选用外螺纹接头喷嘴；d）洒布时应及时调整洒布车的洒布速度，严格控
12、制洒布量，确保在整个洒布宽度范围内洒布的均匀性和准确性；e）洒布过程中应校核沥青再生处治材料用量；若实际用量与设计用量差超过-5%+10%,则应及时调查原因，重新调整洒布量；f）洒布完成后，应人工将路面边角空白及花白处均匀补涂。（2）小面积低等级道路或人行道、广场、停车场等无法使用机械作业的区域，沥青再生处治预养护可采用人工涂刷的方式在干燥的路面上按下列要求施工:a）应准备适量的手提胶桶和适用的长毛滚筒刷，将沥青再生处治材料倒入或泵入手提胶桶内，并准确称量其重量；b）应按选定的桶装重量，准确地将路面划分为若干小段，分组分段进行退步式滚涂作业，将适量的沥青再生处治材料均匀涂刷在路面上；C）局部有
13、病害的路段应处理后涂刷。5.6撒砂与碾压按下列要求进行撒砂碾压施工：a）洒布或涂刷沥青再生处治材料后应立即采用机械或人工方式均匀撒布细砂；b）必要时，撒砂后应采用胶轮压路机碾压12遍；C）在开放交通前应清理路面浮砂。5.7开放交通（1）施工结束后应及时清理施工现场，并对已实施路面进行保护。（2）施工结束后应揭去覆盖在交通标志线上的塑料胶膜，并应按设计要求重新划设交通标志线，设置突起路标及其他路面设施。（3）待路面干透，手按路面无黏结感时方可开放交通。6.材料与设备6.1材料要求（I）LTC沥青再生养护剂运至现场后应按要求取样进行质量检验，经评定合格后方可使用，不得以供应商提供的检测报告或商检报
14、告代替现场检测。1.TC沥青再生养护剂技术指标应符合表6.1的要求。表6.1LTC沥青再生养护剂技术要求技术指标单位技术要求试验方法筛上剩余量（Ll8mm筛）%0.1T0652电荷阳离子（+）/阴离子（一）T0653破乳速度慢裂或中裂T0658黏度道路标准黏度C25.5Pas820T0621恩格拉黏度E2516T0622蒸发残留物含量%250T0651发留性责蒸残物质针入度(25C,5s,100g)0.Imm45-300T0604延度（15C）cm240T0606溶解度（三氯乙烯）%297.5T0607存淀性贮稳性5d%5T0655Id%1（2）细砂的选择应经过认真的料源调查。不同料源、品质、
