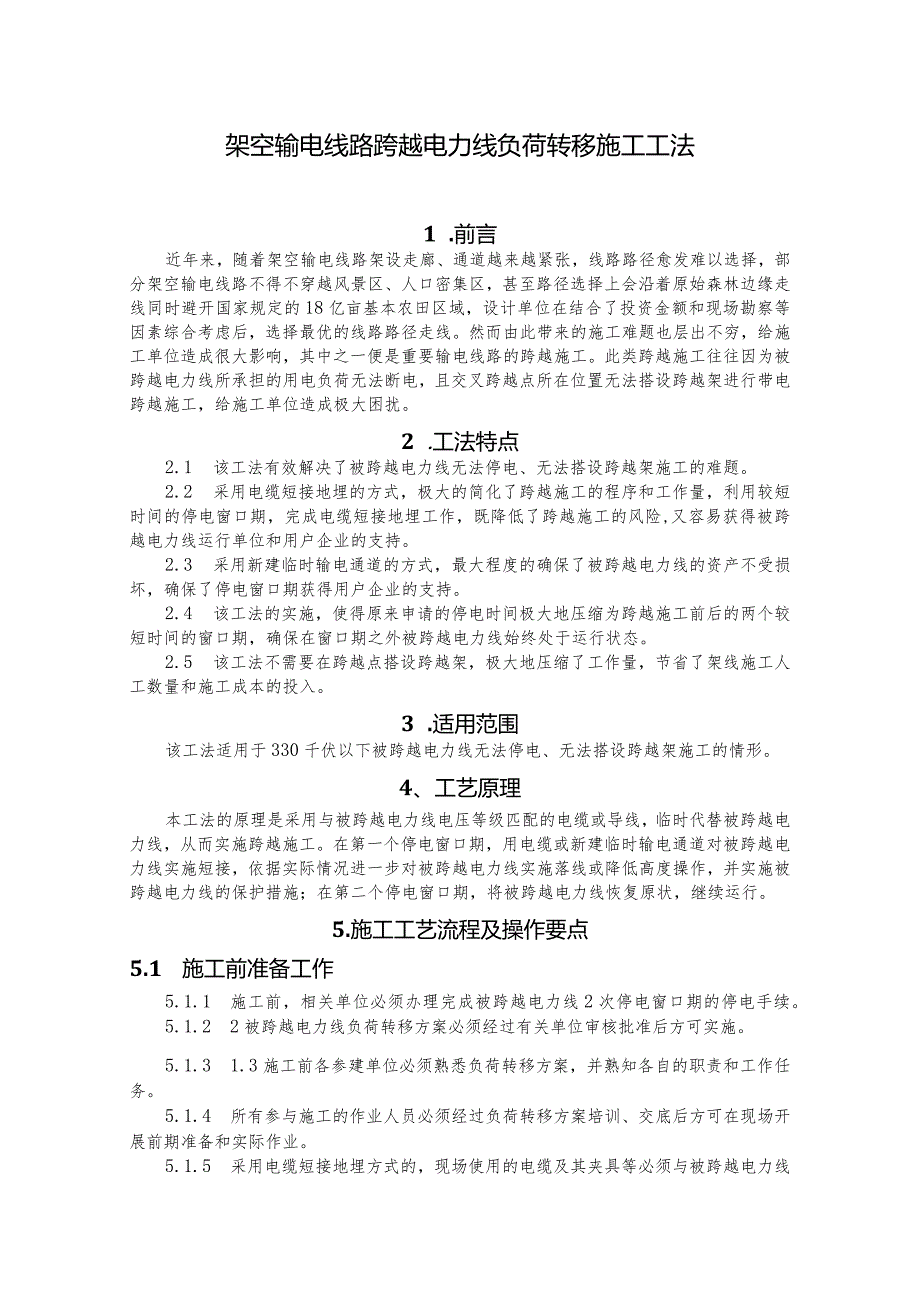

1、架空输电线路跨越电力线负荷转移施工工法1 .前言近年来，随着架空输电线路架设走廊、通道越来越紧张，线路路径愈发难以选择，部分架空输电线路不得不穿越风景区、人口密集区，甚至路径选择上会沿着原始森林边缘走线同时避开国家规定的18亿亩基本农田区域，设计单位在结合了投资金额和现场勘察等因素综合考虑后，选择最优的线路路径走线。然而由此带来的施工难题也层出不穷，给施工单位造成很大影响，其中之一便是重要输电线路的跨越施工。此类跨越施工往往因为被跨越电力线所承担的用电负荷无法断电，且交叉跨越点所在位置无法搭设跨越架进行带电跨越施工，给施工单位造成极大困扰。2 .工法特点2.1 该工法有效解决了被跨越电力线无法
2、停电、无法搭设跨越架施工的难题。2.2 采用电缆短接地埋的方式，极大的简化了跨越施工的程序和工作量，利用较短时间的停电窗口期，完成电缆短接地埋工作，既降低了跨越施工的风险,又容易获得被跨越电力线运行单位和用户企业的支持。2.3 采用新建临时输电通道的方式，最大程度的确保了被跨越电力线的资产不受损坏，确保了停电窗口期获得用户企业的支持。2.4 该工法的实施，使得原来申请的停电时间极大地压缩为跨越施工前后的两个较短时间的窗口期，确保在窗口期之外被跨越电力线始终处于运行状态。2.5 该工法不需要在跨越点搭设跨越架，极大地压缩了工作量，节省了架线施工人工数量和施工成本的投入。3 .适用范围该工法适用于
3、330千伏以下被跨越电力线无法停电、无法搭设跨越架施工的情形。4、工艺原理本工法的原理是采用与被跨越电力线电压等级匹配的电缆或导线，临时代替被跨越电力线，从而实施跨越施工。在第一个停电窗口期，用电缆或新建临时输电通道对被跨越电力线实施短接，依据实际情况进一步对被跨越电力线实施落线或降低高度操作，并实施被跨越电力线的保护措施；在第二个停电窗口期，将被跨越电力线恢复原状，继续运行。5.施工工艺流程及操作要点5.1 施工前准备工作5.1.1 施工前，相关单位必须办理完成被跨越电力线2次停电窗口期的停电手续。5.1.2 2被跨越电力线负荷转移方案必须经过有关单位审核批准后方可实施。5.1.3 1.3施

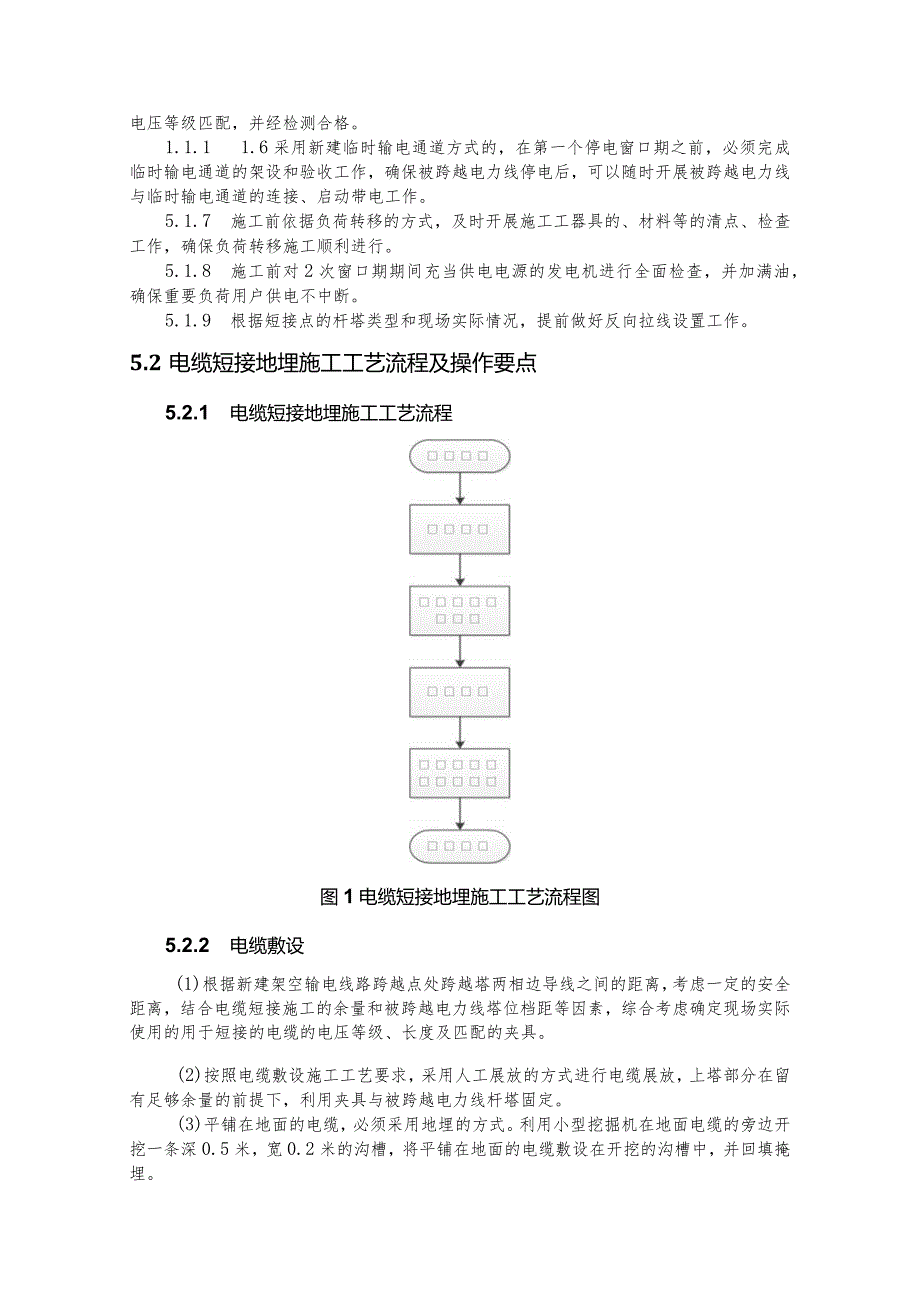

4、工前各参建单位必须熟悉负荷转移方案，并熟知各自的职责和工作任务。5.1.4 所有参与施工的作业人员必须经过负荷转移方案培训、交底后方可在现场开展前期准备和实际作业。5.1.5 采用电缆短接地埋方式的，现场使用的电缆及其夹具等必须与被跨越电力线电压等级匹配，并经检测合格。1.1.1 1.6采用新建临时输电通道方式的，在第一个停电窗口期之前，必须完成临时输电通道的架设和验收工作，确保被跨越电力线停电后，可以随时开展被跨越电力线与临时输电通道的连接、启动带电工作。5.1.7 施工前依据负荷转移的方式，及时开展施工工器具的、材料等的清点、检查工作，确保负荷转移施工顺利进行。5.1.8 施工前对2次窗口
5、期期间充当供电电源的发电机进行全面检查，并加满油，确保重要负荷用户供电不中断。5.1.9 根据短接点的杆塔类型和现场实际情况，提前做好反向拉线设置工作。5.2电缆短接地埋施工工艺流程及操作要点5.2.1 电缆短接地埋施工工艺流程图1电缆短接地埋施工工艺流程图5.2.2 电缆敷设(1)根据新建架空输电线路跨越点处跨越塔两相边导线之间的距离，考虑一定的安全距离，结合电缆短接施工的余量和被跨越电力线塔位档距等因素，综合考虑确定现场实际使用的用于短接的电缆的电压等级、长度及匹配的夹具。(2)按照电缆敷设施工工艺要求，采用人工展放的方式进行电缆展放，上塔部分在留有足够余量的前提下，利用夹具与被跨越电力线

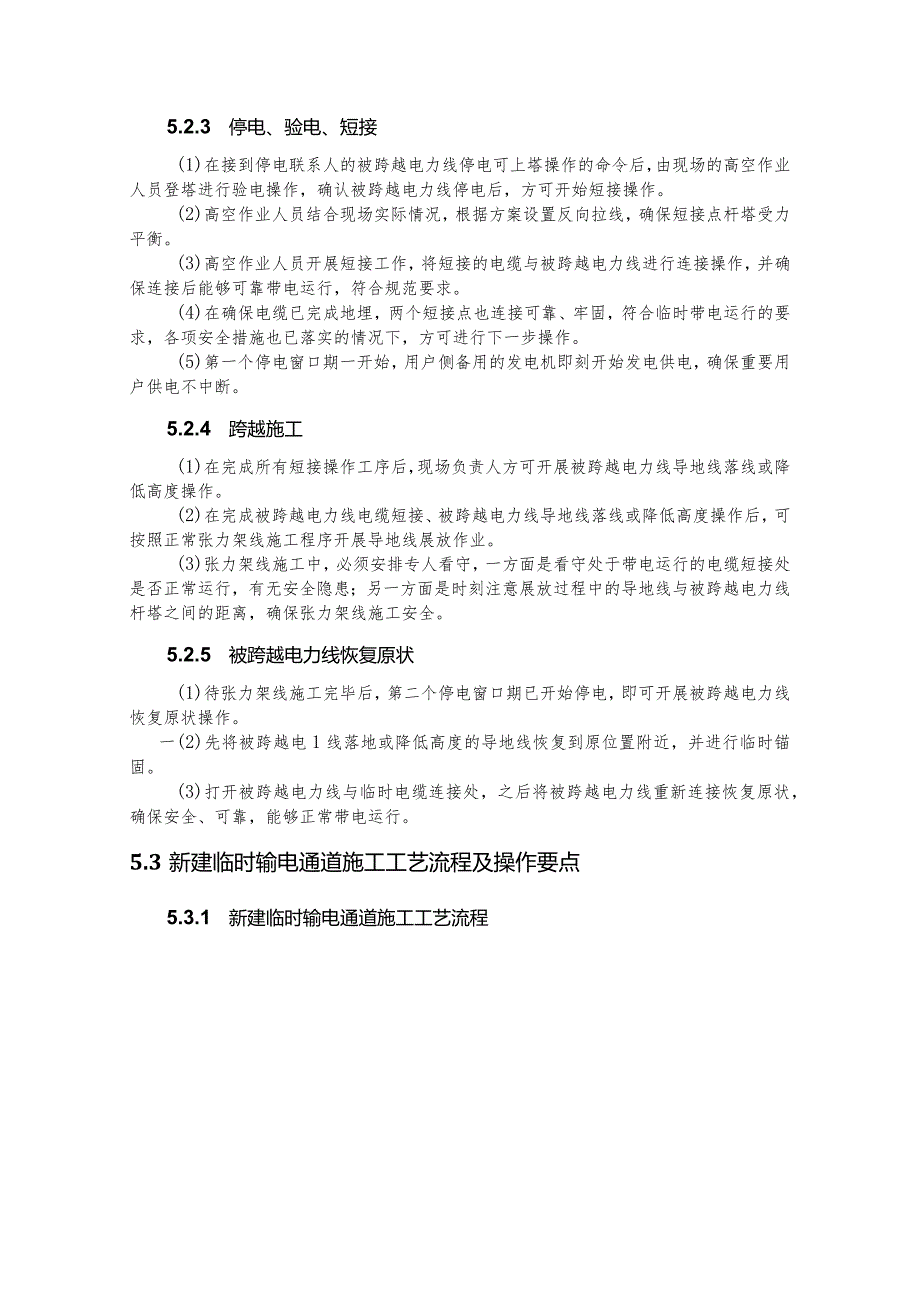

6、杆塔固定。(3)平铺在地面的电缆，必须采用地埋的方式。利用小型挖掘机在地面电缆的旁边开挖一条深0.5米，宽0.2米的沟槽，将平铺在地面的电缆敷设在开挖的沟槽中，并回填掩埋。5.2.3 停电、验电、短接(1)在接到停电联系人的被跨越电力线停电可上塔操作的命令后，由现场的高空作业人员登塔进行验电操作，确认被跨越电力线停电后，方可开始短接操作。(2)高空作业人员结合现场实际情况，根据方案设置反向拉线，确保短接点杆塔受力平衡。(3)高空作业人员开展短接工作，将短接的电缆与被跨越电力线进行连接操作，并确保连接后能够可靠带电运行，符合规范要求。(4)在确保电缆已完成地埋，两个短接点也连接可靠、牢固，符合临
7、时带电运行的要求，各项安全措施也已落实的情况下，方可进行下一步操作。(5)第一个停电窗口期一开始，用户侧备用的发电机即刻开始发电供电，确保重要用户供电不中断。5.2.4 跨越施工(1)在完成所有短接操作工序后，现场负责人方可开展被跨越电力线导地线落线或降低高度操作。(2)在完成被跨越电力线电缆短接、被跨越电力线导地线落线或降低高度操作后，可按照正常张力架线施工程序开展导地线展放作业。(3)张力架线施工中，必须安排专人看守，一方面是看守处于带电运行的电缆短接处是否正常运行，有无安全隐患；另一方面是时刻注意展放过程中的导地线与被跨越电力线杆塔之间的距离，确保张力架线施工安全。5.2.5 被跨越电力
8、线恢复原状(1)待张力架线施工完毕后，第二个停电窗口期已开始停电，即可开展被跨越电力线恢复原状操作。一(2)先将被跨越电1线落地或降低高度的导地线恢复到原位置附近，并进行临时锚固。(3)打开被跨越电力线与临时电缆连接处，之后将被跨越电力线重新连接恢复原状，确保安全、可靠，能够正常带电运行。5.3新建临时输电通道施工工艺流程及操作要点5.3.1 新建临时输电通道施工工艺流程图2新建临时输电通道施工工艺流程图5.3.2 新建临时输电通道（1）根据设计单位出具的临时输电通道施工图，提前完成临时输电通道的建设工作，并在第一个停电窗口期之前具备与被跨越电力线连接承担负荷转移的能力。（2）临时输电通道架设
9、完毕后，起点与终点处采用与被跨越电力线匹配的、适当的连接方式进行连接准备。5.3.3 停电、验电、短接（1）在接到停电联系人的被跨越电力线停电可上塔操作的命令后，由现场的高空作业人员登塔进行验电操作，确认被跨越电力线停电后，方可开始短接操作。（2）高空作业人员结合现场实际情况，根据方案设置反向拉线或被跨越电力线杆塔与临时通道杆塔之间完成导地线连接后进行紧线操作，确保短接点杆塔受力平衡。（3）高空作业人员开展短接工作，将短接的临时通道导地线与被跨越电力线进行液压连接操作，并确保连接后能够可靠带电运行，符合规范要求。(4)第一个停电窗口期一开始，用户侧备用的发电机即刻开始发电供电，确保重要用户供电
10、不中断。5.3.4 跨越施工(1)在完成所有短接操作工序后，现场负责人方可开展被跨越电力线导地线落线或降低高度操作。(2)在完成被跨越电力线新建临时输电通道短接、被跨越电力线导地线落线或降低高度操作后，可按照正常张力架线施工程序开展导地线展放作业。(3)张力架线施工中，必须安排专人看守，一方面是看守处于带电运行的新建临时输电通道是否正常运行，有无安全隐患；另一方面是时刻注意展放过程中的导地线与被跨越电力线杆塔之间的距离，确保张力架线施工安全。5.3.5 被跨越电力线恢复原状(1)待张力架线施工完毕后，第二个停电窗口期已开始停电，即可开展被跨越电力线恢复原状操作。(2)先将被跨越电力线落地或降低
11、高度的导地线恢复到原位置附近，并进行临时锚固。(3)打开被跨越电力线与新建临时输电通道连接处，之后将被跨越电力线重新连接恢复原状，确保安全、可靠，能够正常带电运行。(4)新建临时输电通道可根据建设单位处理意见，或保留临时通道或拆除导地线和杆塔但保留铁塔基础。6 .材料与设备6.1 材料一、电缆短接地埋方式序号名称规格数量备注1电缆根据被跨越电力线电压等级确定根据新建架空输电线路跨越点处跨越塔两相边导线之间的距离，考虑一定的安全距离，结合电缆短接施工的余量和被跨越电力线塔位档距等因素综合考虑确定2接头用夹具根据被跨越电力线电压等级确定根据被跨越电力线相数确定，并考虑一定的余量3固定用夹具根据被跨
12、越电力线杆塔型式确定根据被跨越电力线杆塔型式确定，并考虑一定的余量二、新英临时输电通道方式序号名称规格数量备注1铁塔基础施工用原材料(水泥、砂、石等)根据设计施工图要求的铁塔基础强度、配合比等因素确定根据设计施工图方量、配合比等确定2杆塔塔材以设计施工图为准以设计施工图为准3导、地线以设计施工图为准以设计施工图为准4耐张线夹等金具以设计施工图为准以设计施工图为准6.2 设备序号工器具规格型号单位数量备注1小型挖掘机台1电缆敷设方式2电缆头制作工具套2电缆敷设方式3电缆测试工具台1电缆敷设方式4商混车或混凝土搅拌机台2新建临时输电通道方式5振动棒个4新建临时输电通道方式6抱杆根据新建临时输电通道
13、杆塔确定副2新建临时输电通道方式7流动式起重机根据新建临时输电通道地形、杆塔等确定台1新建临时输电通道方式8张力机根据新建临时输电通道架设需求确定台1新建临时输电通道方式9牵引机根据新建临时输电通道架设需求确定台1新建临时输电通道方式7 .质量控制7.1 质量控制标准7. 1.1U10kV-750kV架空输电线路施工及验收规范(GB50233-2014)8. 1.2U10kV-750kV架空送电线路工程施工质量及评定规程(DL/T5168-2016)9. 1.3电气装置安装工程电缆线路施工及验收规范(GB50168-2006)10. 1.4国家电网公司基建质量管理规定(国网(基建/2)112-
14、2021)7.2 质量控制措施7.2.1选用的临时短接电缆必须经过测试合格后，方可用于本施工方法。7.2.2选用的临时电缆、各类夹具等必须有出厂合格证等质量证明文件。7.2.3临时电缆短接完毕后，必须经过现场质量人员的检查合格后方可投入使用。7.2.4电缆敷设过程中，严禁将电缆随意卸载丢下运输车辆，严禁将电缆弯折打金勾。7.2.5运输至现场的临时短接电缆，必须经过现场外观检查合格。7.2.6电缆敷设若遇到混凝土道路无法地埋时，可通过在临时电缆外侧套装钢管，水平敷设在混凝土道路表面，并采取固定和覆盖措施予以保护。7.2.7新建临时输电通道所有施工环节，必须符合架空输电线路施工及质量验收规范各项质
15、量要求。7.2.8运输至现场施工的基础钢筋、杆塔塔材、导地线及金具等必须妥善保管，确保外包装完好，不发生锈蚀、弯曲变形等质量问题。8 .安全措施8.1 作业实施前，所有参建单位、人员必须经过安全技术交底，明确自身职责和任务分工，并办好交底人和被交底人双方签字。8.2 加强作业人员安全教育、技术培训等工作，考试合格后方可允许进入现场参与施工。8.3 作业前，主要项目管理人员、工作负责人等一定要亲赴现场再次勘察核实，将施工全过程从头到尾排查一遍，对涉及的风险点、施工细节等与方案对比，查缺补漏。8.4 在登塔验电短接前，一定要核对停电线路的双重设备名称，确认无误后方可登塔作业。8.5 现场使用的临时电缆，凡是检查存在外观破损等情况的，一律不准使用。8.6 在短接施工完毕恢复供电前，现场人员一定要落实好各项安全管控措施，尤其注意防自身触电、防他人触电等人身伤害事
